EN
FB3G133-1APL-70
| Nennspannung | VAC | 115 |
| Stromaufnahme | Ein | 0.7 |
| Geschwindigkeit (U/min) | min -1 | 4450 |
| Stromverbrauch | W | 48 |
| Max. Luftdurchsatz | CFM / m 3 /H | 275/467 |
| Max. statischer Druck | In.wg /Pa | 1.65/413 |
50 Stück

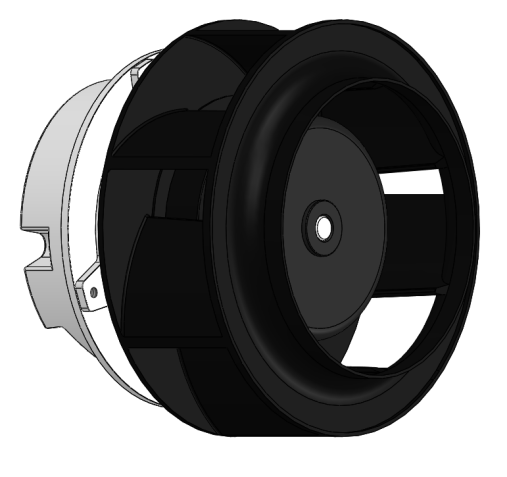

Die FB3G133-1APL-70 ist ein einphasiger EC-Radialventilator mit rückwärts gekrümmten Schaufeln für 115 V Wechselspannung, der speziell für die Stromnetze Nordamerikas und Japans entwickelt wurde. Sein BLEC72-Motor liefert 467 m³/h (275 CFM) bei 413 Pa und verbraucht dabei nur 48 W bei 4450 U/min – eine direkte Plug-and-Play-Aufrüstung gegenüber herkömmlichen 115-V-Wechselspannungs-Schattenspulen- und PSC-Ventilatoren. Das Gehäusemaß von 133 mm passt in kompakte Luftbehandlungsgeräte, Fan-Coil-Geräte und Elektronikkühlgestelle. Die Dualfrequenzkompatibilität für 50/60 Hz gewährleistet eine konsistente Leistung sowohl bei US-amerikanischen 60-Hz- als auch bei japanischen 50-Hz-Installationen ohne Transformator oder Spannungswandler. Die Drehzahlregelung über 0–10 VDC/PWM mit FG-Drehzahlgeber (3 Impulse/Umdrehung) ermöglicht eine präzise Luftstromregelung. CE-, RoHS-, ISO9001- und ErP2026-zertifiziert mit einer L10-Lagerlebensdauer von 50.000 Stunden.

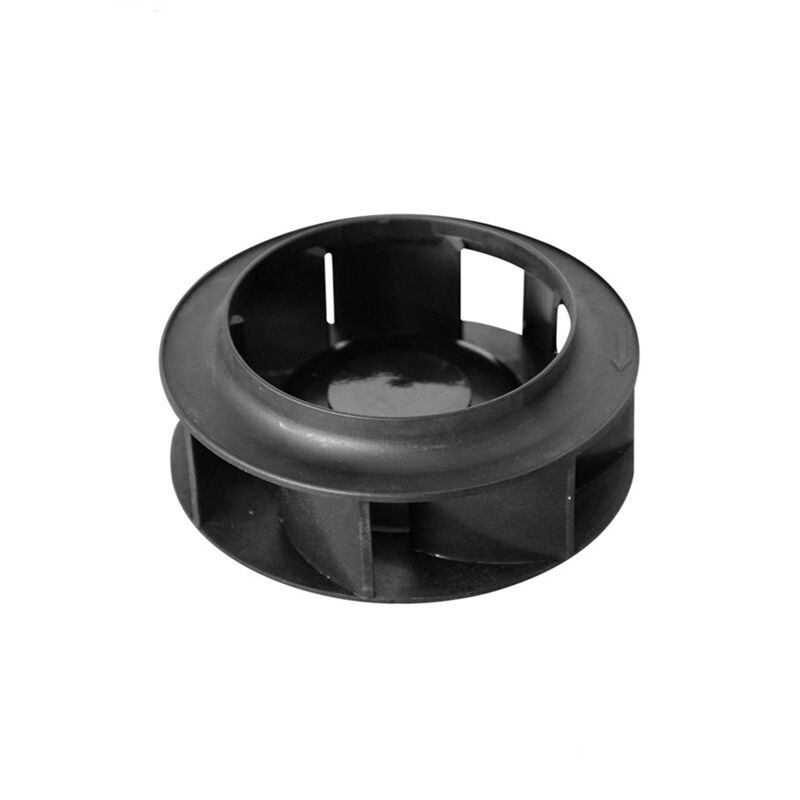

Die FB3G133-1APL-70 verfügt über einen BLEC72-Dauermagnet-Brushless-Motor mit externem Rotor, der für den Betrieb an 115 V~ Einphasen-Netzspannung bei 50/60 Hz konzipiert ist. Bei 4450 min⁻¹ nimmt der Motor lediglich 0,7 A auf, um 48 W Wellenleistung zu erzeugen, und treibt damit das 7-Flügel-Gebläse aus glasfaserverstärktem Polypropylen (PP) an, das 467 m³/h bei 413 Pa fördert. Der breite Eingangsspannungsbereich von 92–138 V~ bewältigt reale Netzschwankungen sowohl bei 60 Hz (USA/Kanada) als auch bei 50 Hz (Japan). Das Gehäuse aus Aluminium-Druckguss bietet Schutzart IP44. Kugellager ermöglichen die Montage in beliebiger Lage mit einer L10-Lebensdauer von über 50.000 Stunden bei 40 °C. Schutzfunktionen: Weichstart, Strombegrenzung, Unterspannung/Überspannung, thermische Überlastung, Blockierrotor, Verpolungsschutz. FG-Drehzahlgeber (3 Impulse/Umdrehung). CE, RoHS, ISO 9001, ErP 2026 sowie EN ISO 12100 und EN 60204-1 sowie EMV-konform.
| EC-Rückwärts-Kreisgebläse |  |
|
| Typ | FB3G133-1APL-70 | |
| Modell | BLEC72 | |
| Phase | ~ | 1~ |
| Nennspannung | VAC | 115 |
| Frequenz | HZ | 50/60 |
| Spannungsbereich | VAC | 92~138 |
| Stromaufnahme | Ein | 0.7 |
| Geschwindigkeit (U/min) | min -1 | 4450 |
| Stromverbrauch | W | 48 |
| Schalldruckpegel | db(a) | 67.8 |

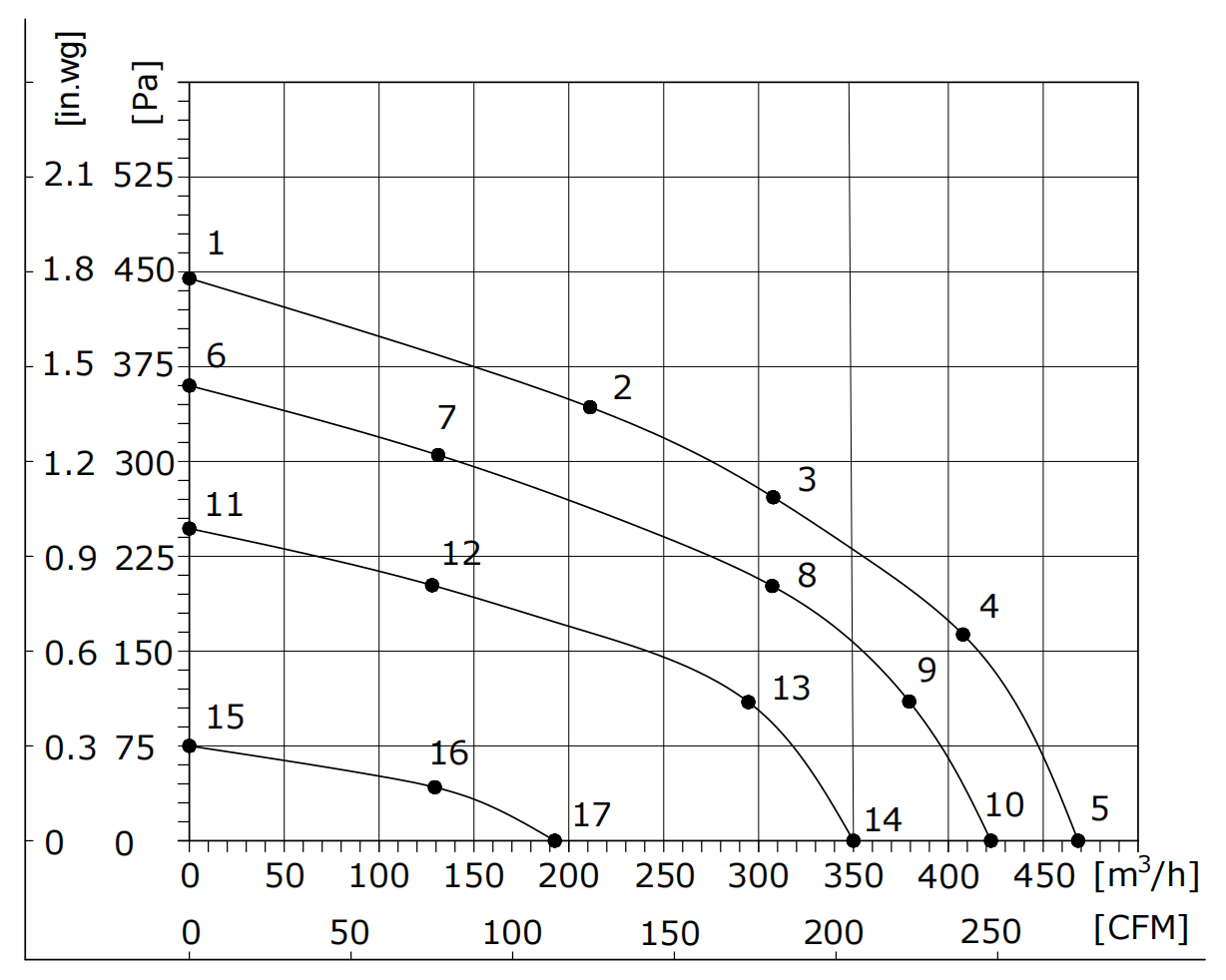

| Max. Luftdurchsatz | CFM / m 3 /H | 275/467 |
| Max. statischer Druck | In.wg /Pa | 1.65/413 |
| Isolationsklasse | ~ | Klasse B |
| Schutzgrad | ~ | IP44 |
| Steuerungseingang | ~ | 0~10 VDC / PWM |
| Signal-Ausgabe | ~ | FG (Drehzahlausgang) |
Anmerkungen:
I. Standardkabellänge. Anpassbar.

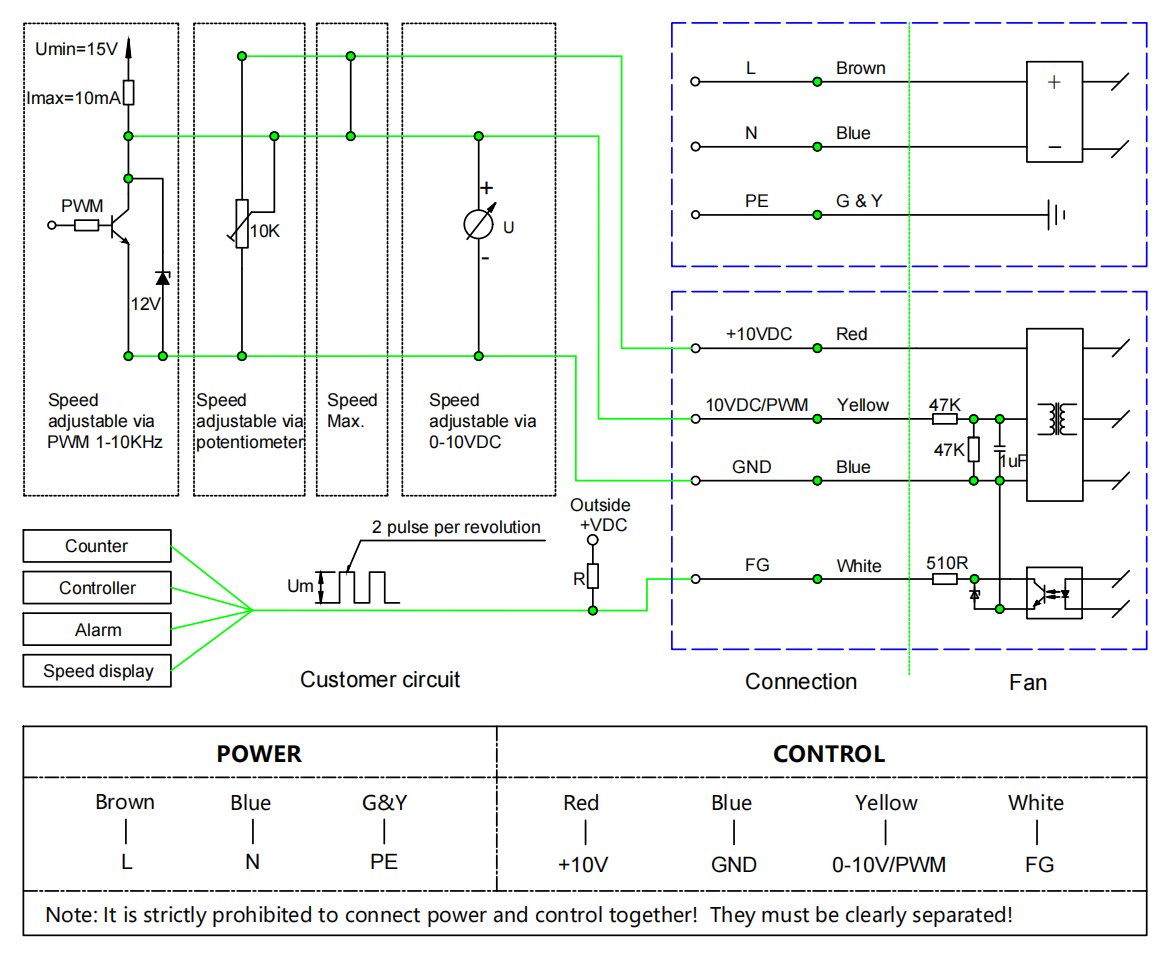

II. 0–10 V/PWM-Steuerung. Modbus RTU RS485 optional.
Testbedingungen:
I. Angegebene Umgebung und Einbaumethode.
II. Eingangsspannung – Betriebsspannung.
III. Temperatur – Raumtemperatur 25 °C.
IV. Luftfeuchtigkeit – 65 % rel. Luftfeuchte.
I. Beim Entfernen des Lüfters nicht direkt am Anschlusskabel des Lüfters ziehen. Bei übermäßiger mechanischer Belastung des Kabels kann die innere Lötstelle abreißen.
II. Den Anschlussstecker des Lüfters nicht ein- oder ausstecken, während der Lüfter in Betrieb ist.
III. Falls der Lüfter nach dem Einschalten nicht funktioniert, den Laufrad-, Rotor- oder andere Teile nicht berühren; eine fachkundige technische Person muss den Lüfter prüfen, um Verletzungen an Hand oder anderen Körperteilen durch einen plötzlichen Start des Lüfters zu vermeiden.
IV. Aufgrund der Soft-Start-Eigenschaften des Lüfters: Um Verletzungen zu vermeiden, das Laufrad oder andere Teile des Lüfters nicht berühren, solange der Lüfter eingeschaltet ist oder mit niedriger Drehzahl läuft.
V. Der Ventilator darf nur unter Anleitung von Fachpersonal betrieben und verwendet werden, um zu verhindern, dass Kinder mit diesem Produkt in Berührung kommen.
VI. Falls die Stromleitung abgenutzt oder beschädigt ist, muss sie an den Hersteller zurückgesandt werden, um von diesem repariert oder unter dessen Anleitung ausgetauscht zu werden.
VII. Als Bestandteil des Ventilators wird nicht empfohlen, den Motor allein ohne Laufrad oder Last zu betreiben.
1. Netzbereit für USA/Japan: Betrieb mit Standard-Wechselstrom 115 V AC, 50/60 Hz: Der FB3G133-1APL-70 kann direkt an das Stromnetz in Nordamerika und Japan angeschlossen werden – ohne Transformator oder Spannungswandler. Die breite Eingangsspannungsbandbreite von 92–138 V AC bewältigt reale Netzschwankungen. Gleiche Verkabelung, gleiche Spannung wie herkömmliche Wechselstrom-Lüfter – direkter Austausch mit einer Energieeinsparung von 40–60 %.
2. Zuverlässigkeit bei Dualfrequenz: Konstruiert für den Betrieb sowohl mit 50 Hz als auch mit 60 Hz bei konstanten Leistungsdaten von 467 m³/h bei 413 Pa. Von entscheidender Bedeutung für Geräte, die zwischen den USA (60 Hz) und Japan (50 Hz) exportiert werden, sowie für Anlagen mit gemischter Frequenzversorgung.
3. EC-Effizienz, AC-Einfachheit: Mit nur 48 W ersetzt der FB3G133-1APL-70 herkömmliche 115-V-AC-Schattenspulen- und PSC-Lüfter mit einem Verbrauch von 80–120 W. Gleicher Wechselstrom-Eingang, deutlich geringere Betriebskosten. Die Stromaufnahme von 0,7 A bei 115 V AC liegt deutlich innerhalb der üblichen Grenze von 15 A für Zweigstromkreise.

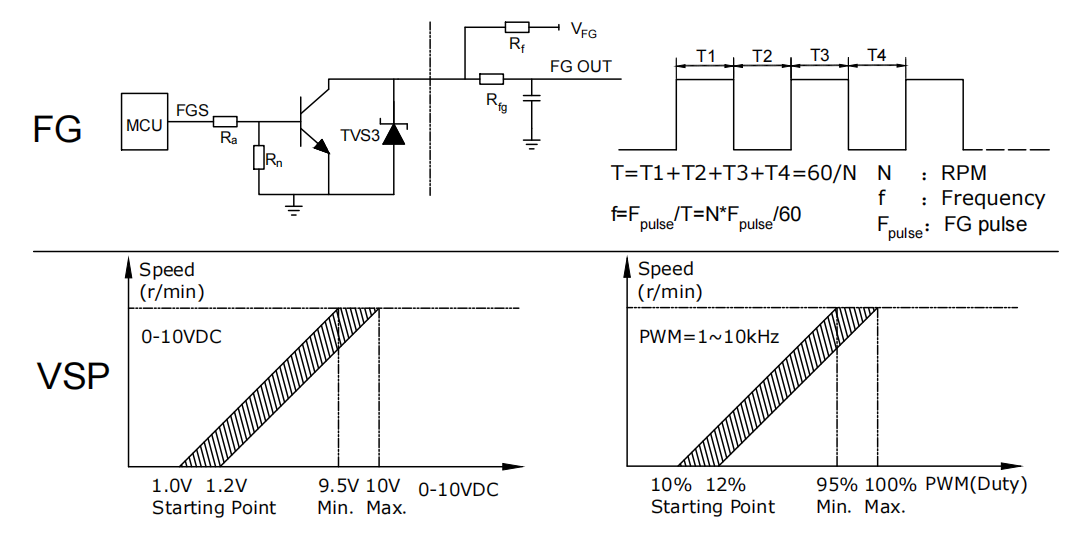

4. Umfassender Schutz: Weichstart, Strombegrenzung, Unterspannungs-/Überspannungserkennung, thermischer Überlastschutz, Blockierrotorschutz, Verpolungsschutz. FG-Drehzahlgeber (3 Impulse/Umdrehung) zur Drehzahlerfassung. 0–10 VDC/PWM-Drehzahlsteuerung von 0 bis 4450 U/min.
5. Zertifiziert & flexibel: CE, RoHS, ISO 9001, ErP 2026 gemäß EN ISO 12100, EN 60204-1, EMV. Druckgussaluminium, IP44, Kugellager mit einer L10-Lebensdauer von über 50.000 Stunden. OEM/ODM mit kundenspezifischer Spannung, Steckverbindern und Kabeln. Muster innerhalb von 7 Tagen, Serienproduktion innerhalb von 14–21 Tagen.
