FB3G133-1APL-70
| Voltan nominal | VAC | 115 |
| Tegangan arus | A | 0.7 |
| Kelajuan(rpm) | min -1 | 4450 |
| Kehabisan kuasa | W | 48 |
| Aliran Udara Maks. | CFM / m 3 /H | 275/467 |
| Tekanan Statis Maks. | In.wg /Pa | 1.65/413 |
50pcs

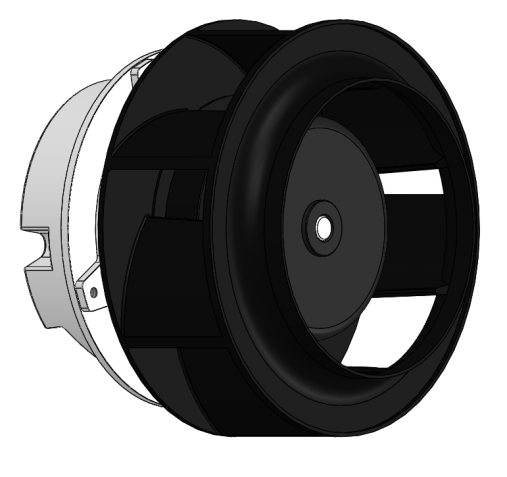

The FB3G133-1APL-70 ialah kipas sentrifugal berkeluk ke belakang EC satu fasa 115VAC yang direka khas untuk grid kuasa Amerika Utara dan Jepun. Motor BLEC72-nya menghasilkan aliran udara sebanyak 467 m³/j (275 CFM) pada tekanan 413 Pa dengan penggunaan tenaga hanya 48W pada kelajuan 4450 RPM—sebagai peningkatan langsung yang sesuai (drop-in upgrade) bagi kipas lama 115VAC jenis shaded-pole dan PSC. Faktor bentuk 133mm sesuai untuk unit pengawal udara padat, unit koil kipas, dan rak pendinginan elektronik. Keserasian frekuensi ganda 50/60 Hz memastikan prestasi yang konsisten dalam pemasangan di AS (60Hz) dan Jepun (50Hz) tanpa memerlukan transformer atau penukar voltan. Kawalan kelajuan 0-10VDC/PWM dengan tachometer FG (3 denyut/putaran) memberikan pengawalan aliran udara yang tepat. Disahkan mengikut piawaian CE, RoHS, ISO9001, dan ErP2026 dengan jangka hayat bantalan L10 sebanyak 50,000 jam.

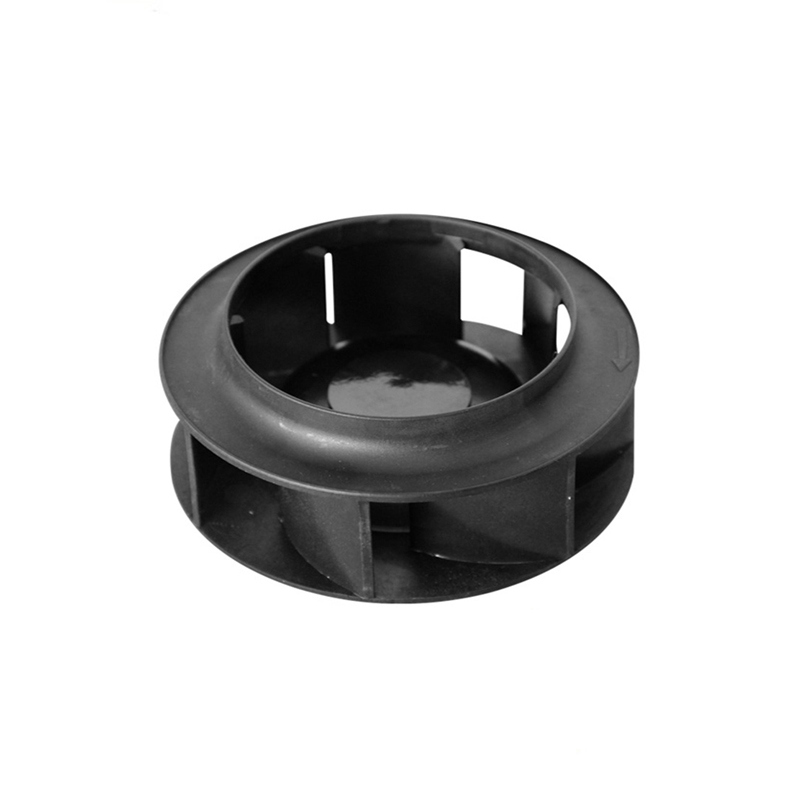

The FB3G133-1APL-70 mempunyai motor magnet kekal tanpa berus jenis rotor luar BLEC72 yang direkabentuk untuk operasi bekalan utama satu fasa 115VAC pada 50/60 Hz. Pada kelajuan 4450 RPM, motor ini hanya menarik arus sebanyak 0.7A untuk menghasilkan kuasa poros sebanyak 48W, memacu impeler polipropilena (PP) bertakal serat kaca 7 bilah bagi menjana aliran udara sebanyak 467 m³/j pada tekanan 413 Pa. Julat input lebar 92~138 VAC mampu menangani ketidakstabilan grid sebenar daripada bekalan 60Hz (AS/Kanada) dan 50Hz (Jepun). Kabinet aluminium tuangan tekan memberikan perlindungan IP44. Galas bebola menyokong pemasangan pada sebarang sudut dengan jangka hayat perkhidmatan L10 lebih daripada 50,000 jam pada suhu 40°C. Set perlindungan: permulaan lembut, had arus, voltan rendah/tinggi, beban lebih haba, rotor terkunci, dan kutub songsang. Tachometer FG (3 denyut/putaran). Sesuai dengan piawaian CE, RoHS, ISO9001, ErP2026 serta EN ISO 12100 dan EN 60204-1, serta mematuhi keperluan EMC.
| Kipas Sentrifugal EC Kebelakang |  |
|
| TAIP | FB3G133-1APL-70 | |
| Model | BLEC72 | |
| Fasa | ~ | 1~ |
| Voltan nominal | VAC | 115 |
| Frekuensi | Hz | 50/60 |
| Julat voltan | VAC | 92~138 |
| Tegangan arus | A | 0.7 |
| Kelajuan(rpm) | min -1 | 4450 |
| Kehabisan kuasa | W | 48 |
| Aras tekanan bunyi | dB(A) | 67.8 |
| Aliran Udara Maks. | CFM / m 3 /H | 275/467 |
| Tekanan Statis Maks. | In.wg /Pa | 1.65/413 |
| Kelas Insulasi | ~ | Kelas B |
| Tahap perlindungan | ~ | IP44 |

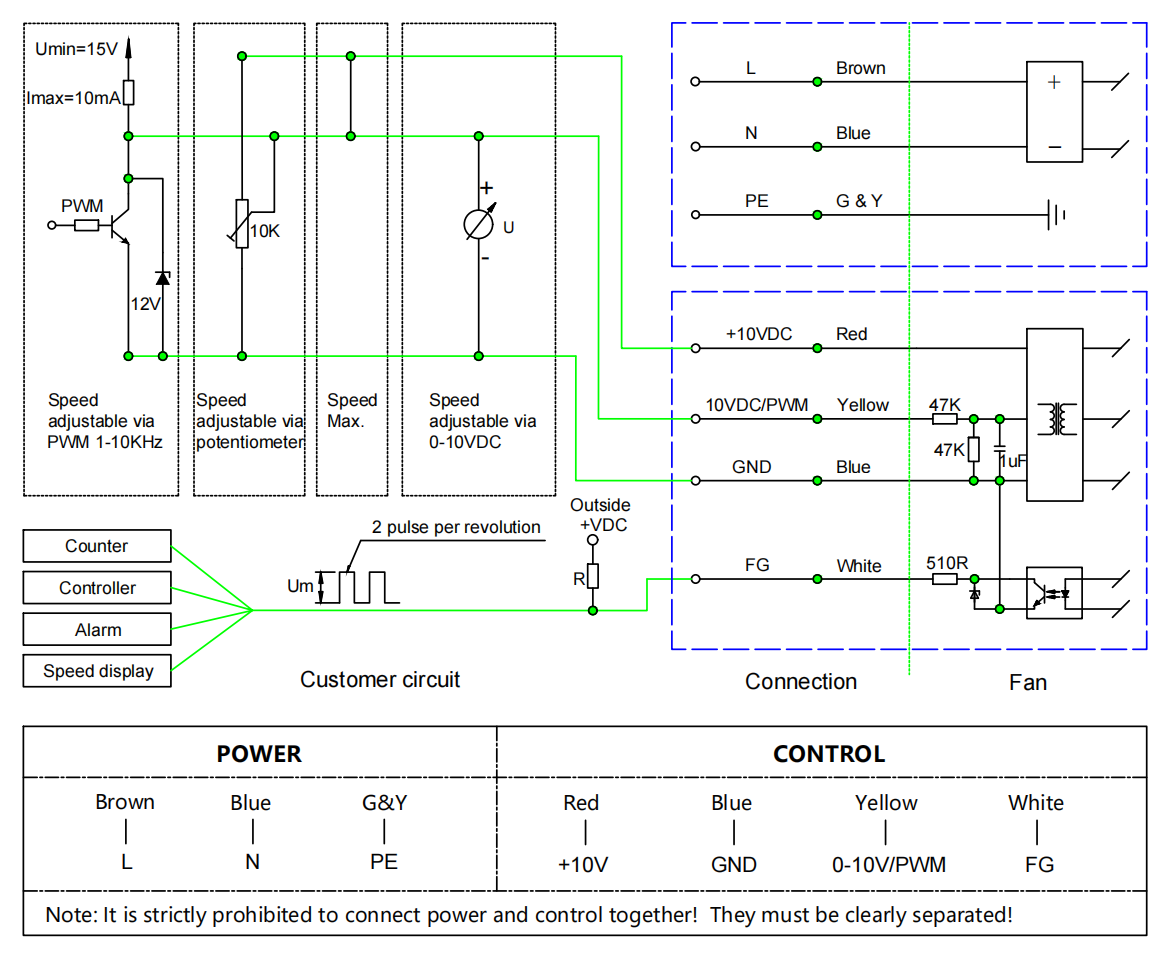

| Input Kawalan | ~ | 0~10VDC / PWM |
| Output isyarat | ~ | FG (Output Tach) |
Perhatian:
I. Panjang kabel piawai. Boleh disesuaikan.
II. Kawalan 0-10V/PWM. Modbus RTU RS485 adalah pilihan.
Keadaan ujian:
I. Alam sekitar dan mod pemasangan yang ditentukan.
II. Voltan Input—Voltan operasi.
III. Suhu—Bilik pada 25°C.
IV. Kelembapan—65% RH.
I. Apabila mengeluarkan kipas, jangan angkat terus wayar sambungan kipas. Jika wayar sambungan dikenakan tekanan berlebihan, bahagian keluli dalaman mungkin terlepas.
II. Jangan pasang atau cabut plag wayar sambungan kipas semasa kipas sedang beroperasi.
III. Jika kipas tidak berfungsi selepas dihidupkan, jangan sentuh impeler, rotor, atau bahagian lain kipas; kakitangan teknikal pakar diperlukan untuk memeriksa kipas bagi mengelakkan permulaan tiba-tiba kipas yang boleh menyebabkan kecederaan tangan atau kecederaan peribadi lain.
IV. Disebabkan ciri permulaan lembut kipas, untuk mengelakkan kecederaan peribadi, jangan sentuh impeler atau bahagian lain kipas semasa kipas berada dalam keadaan berkuasa atau beroperasi pada kelajuan rendah.
V. Kipas perlu dioperasikan dan digunakan di bawah panduan kakitangan profesional untuk mengelakkan kanak-kanak daripada menyentuh produk ini
VI. Jika talian kuasa haus atau rosak, ia perlu dikembalikan kepada pengilang untuk dibaiki atau digantikan di bawah panduan pengilang
VII. Sebagai sebahagian daripada kipas, tidak digalakkan menggunakan motor secara berasingan apabila tiada impeler atau beban
1. Sedia Untuk Grid AS/Jepun: Beroperasi pada bekalan piawai 115VAC 50/60 Hz, FB3G133-1APL-70 disambungkan secara langsung ke bekalan utama di Amerika Utara dan Jepun tanpa transformer atau penukar voltan. Input VAC lebar 92~138 VAC mampu menangani pelbagai fluktuasi grid sebenar. Pemasangan wayar yang sama dan voltan yang sama seperti kipas AC lama—penggantian terus dengan penjimatan tenaga 40–60%.
2. Kebolehpercayaan Dual-Frekuensi: Direka untuk beroperasi pada kedua-dua frekuensi 50 Hz dan 60 Hz dengan prestasi konsisten 467 m³/j pada tekanan 413 Pa. Penting bagi peralatan yang dieksport antara pasaran AS (60 Hz) dan Jepun (50 Hz), serta bagi kemudahan dengan agihan kuasa bercampur frekuensi.
3. Kecekapan EC, Kesimpelan AC: Dengan penggunaan tenaga hanya 48 W, FB3G133-1APL-70 menggantikan kipas AC lama jenis kutub berbayang dan PSC yang menggunakan tenaga 80–120 W pada bekalan 115VAC. Input AC yang sama, tetapi kos operasi jauh lebih rendah. Arus tarikan sebanyak 0.7 A pada 115VAC berada dalam had litar cabang piawai 15 A.

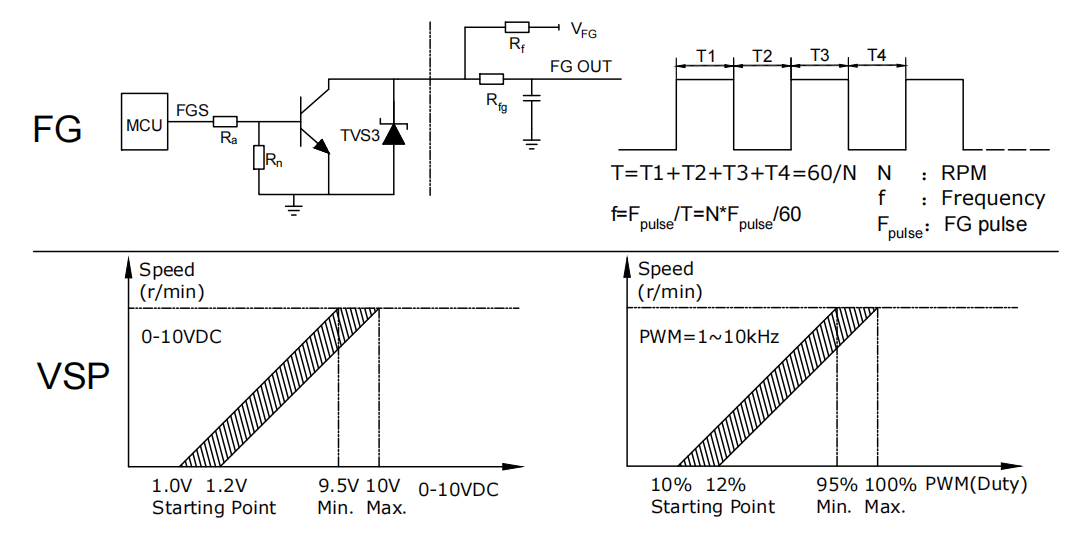

4. Perlindungan Komprehensif: Permulaan lembut, had arus, pengesanan voltan rendah/tinggi, beban berlebihan haba, rotor terkunci, perlindungan kepolaran songsang. Tach FG (3 denyutan/putaran) untuk pemantauan RPM. Kawalan kelajuan 0-10VDC/PWM dari 0-4450 RPM.
5. Disahkan & Fleksibel: CE, RoHS, ISO9001, ErP2026 dengan EN ISO 12100, EN 60204-1, EMC. Aluminium tuangan mati, IP44, galas bebola dengan jangka hayat L10 lebih daripada 50,000 jam. OEM/ODM dengan voltan tersuai, penyambung, dan kabel. Sampel dalam 7 hari, pengeluaran dalam 14-21 hari.
S1: Apakah jenis pembayaran yang anda sokong?
J1: Untuk pesanan sampel, bayaran 100% terlebih dahulu; Untuk pesanan pukal, 30% bayaran awal dan 70% akan dibayar sebelum penghantaran
K2: Adakah anda akan menyediakan sampel?
J2: Sampel tersedia dan boleh dihantar dalam tempoh 7 hari untuk model piawai
S3: Bagaimana saya boleh memilih model yang lebih sesuai?
J3: Kami memerlukan maklumat seperti jenis kipas, kuantiti, saiz, bahan, voltan, aliran udara dan tekanan statik.
S4: Bagaimana saya boleh membuat pesanan?
J4: Biasanya kami memberikan sebut harga dalam tempoh 24 jam selepas menerima pertanyaan anda. Pertama, tandatangani PI, bayar deposit, kemudian kami akan mengatur pengeluaran. Selepas pengeluaran selesai, anda perlu membayar baki. Akhirnya, kami akan menghantar barang.
S5: Mengenai pengangkutan
A5: Semua kaedah penghantaran yang tersedia boleh digunakan, sama ada melalui pos express, udara atau laut. Syarikat penghantaran yang dilantik atau penghantar kami sendiri boleh digunakan untuk penghantaran. Kami akan menjejaki kargo sepenuhnya sehingga barang sampai kepada anda.
S6: Berapa lamakah tempoh waranti?
A6: Kami kini menawarkan jaminan kualiti selama 3 tahun untuk produk kami sendiri, dan bagi menangani masalah produk semasa, syarikat kami menyediakan sokongan teknikal, serta membantu sesetengah pelanggan memperbaiki produk mereka.
