FK3G225-24PY-90
| Nennspannung | VDC | 48 |
| Stromaufnahme | A | 3.0±10% |
| Geschwindigkeit (U/min) | min -1 | 4000±5% |
| Stromverbrauch | W | 144±10% |
| Max. Luftdurchsatz | CFM / m 3 /H | 459.03/780 |
| Max. statischer Druck | In.wg /Pa | 3.192/798 |
MOQ:20
Kurzbeschreibung

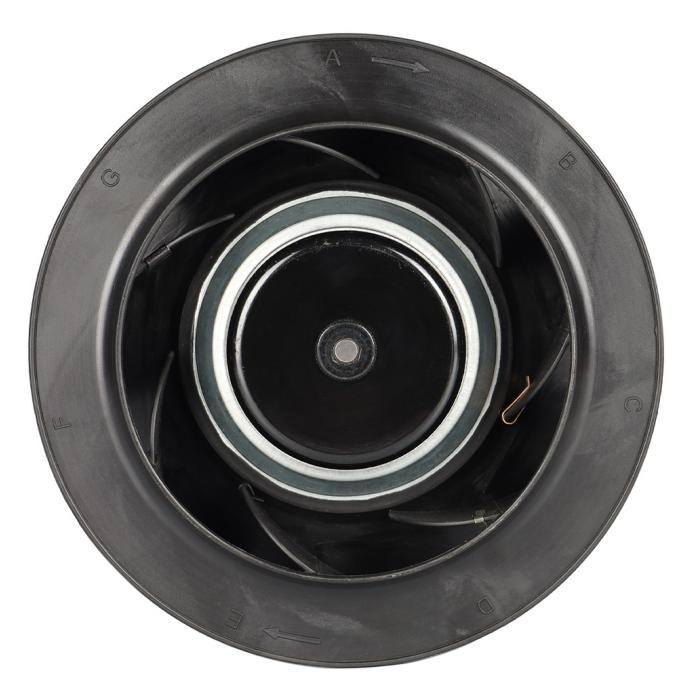

Der FK3G225-24PY-90 ist ein kompaktes DC-Radialgebläse mit integriertem Montagebügel, das für den Niederspannungs-Betrieb mit 24 VDC ausgelegt ist. Es bietet eine moderate Luftstrom- und statische Druckleistung und eignet sich daher gut für verschiedene Lüftungs- und Kühlanwendungen mit geringer bis mittlerer Leistung. Mit einer Schutzart IP44 und Unterstützung sowohl analoger als auch digitaler Drehzahlregelung ermöglicht es eine flexible Installation in mehreren Ausrichtungen.
Produktspezifikation

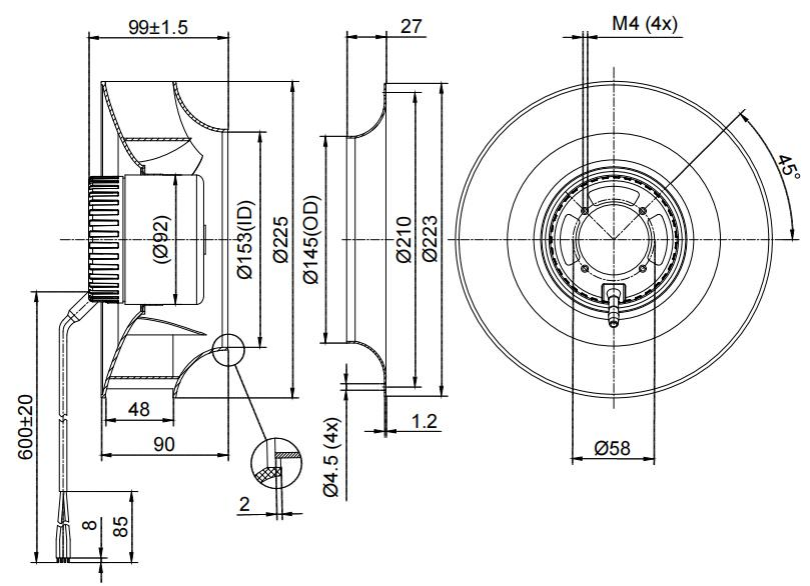

Der FK3G225-24PY-90 ist ein DC-Rückwärts-Kreisgebläse mit integriertem Montagebügel und wird von einem dreiphasigen bürstenlosen DC-Außenläufermotor (Modell BLDC92) angetrieben. Bei einer Nennspannung von 24 VDC und einem Eingangsspannungsbereich von 16–28 VDC liefert es einen maximalen Luftstrom von 1202 m³/h und einen maximalen statischen Druck von 514 Pa, läuft mit 2700 ± 5 % U/min, verbraucht 144 W und weist einen Schalldruckpegel von 68,3 dB(A) auf. Das Gebläse verfügt über mehrere Schutzfunktionen wie Strombegrenzung, sanftes Anlaufen, Über- und Unterspannungserkennung, thermische Überlastsicherung sowie Blockierrotor-Schutz und gewährleistet so einen zuverlässigen Betrieb bei Umgebungstemperaturen von -25 °C bis 60 °C. Die mechanische Konstruktion verwendet ein Flügelrad aus glasfaserverstärktem Kunststoff und ein Gehäuse aus Druckguss-Aluminium, mit einem 225 mm Durchmesser großen Flügelrad mit sieben Schaufeln und einem Gesamtgewicht von ca. 3600 g (einschließlich Einlass). Es unterstützt sowohl analoge Drehzahlregelung über 0–10 VDC als auch digitale PWM-Regelung (1–10 kHz) und bietet ein FG-Drehzahlsignal (4 Impulse pro Umdrehung). Zertifiziert nach CE, RoHS, ISO9001 und ErP ist dieses Gebläse ideal geeignet für Anwendungen wie Schaltschrankkühlung, kleinere Lüftungssysteme, thermisches Management von Elektronik und industrielle Steuerungsgehäuse.
| DC-Rückwärts-Kreiselpumpe |  |
|
| Typ | FB3G190-48PY-90 | |
| Modell | BLDC92 | |
| Nennspannung | VDC | 48 |
| Spannungsbereich | VDC | 36~57 |
| Stromaufnahme | A | 3.0±10% |
| Geschwindigkeit (U/min) | min-1 | 4000±5% |
| Stromverbrauch | W | 144±10% |
| Schalldruckpegel | dB(A) | 72±5% |
| Max. Luftdurchsatz | CFM / m³ /h | 459.03/780 |
| Max. statischer Druck | In.wg /Pa | 3.192/798 |
| Isolationsklasse | ~ | Klasse B |
| Schutzgrad | ~ | IP44 |
| Steuerungseingang | ~ | 0~10 VDC / PWM |
| Signal-Ausgabe | ~ | FG (Drehzahlausgang) |

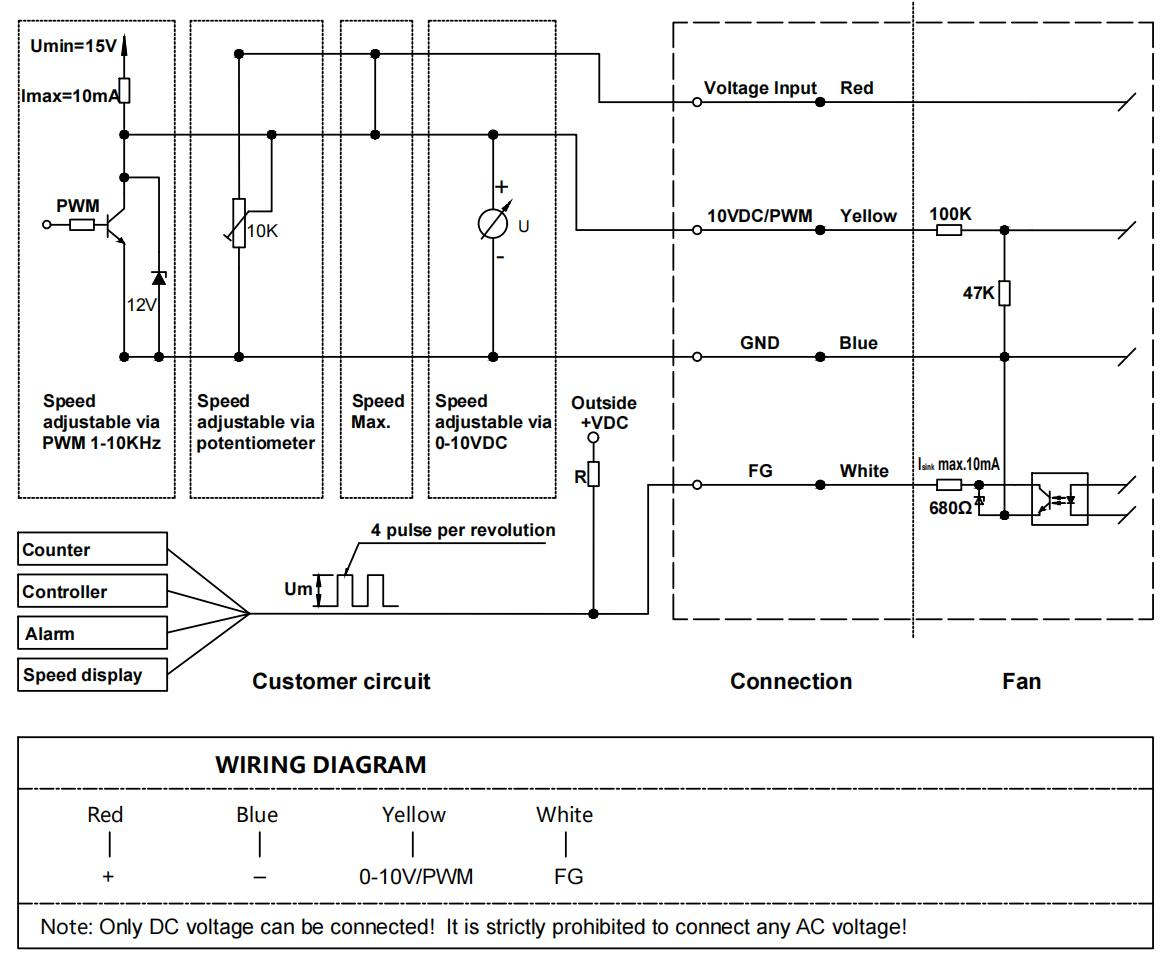

Anschlussdiagramm
Anmerkungen：
ⅰ. Standardkabellänge gemäß untenstehender Abbildung. Die Kabellänge kann angepasst werden
ⅱ. Herkömmlicher Modus ist die 0-10V/PWM-Steuerung, optional kann das Kommunikationsprotokoll ausgetauscht werden. Detaillierte Informationen zum Kommunikationsprotokoll erhalten Sie vom technischen Personal
Prüfbedingung:
ⅰ. Die Prüfdaten werden unter den angegebenen Umgebungsbedingungen und Montageart erhalten
ⅱ. Eingangsspannung --- Betriebsspannung
ⅲ. Temperatur --- Raumtemperatur 25 °C
ⅴ. Luftfeuchtigkeit --- 65 % r.F.
Sicherheitsanforderungen
ⅰ. Beim Herausnehmen des Lüfters nicht direkt am Lüfterkabel ziehen. Bei übermäßiger Belastung des Kabels könnte der innere Anschluss lösen
ⅱ. Den Lüfterstecker nicht ein- oder ausstecken, während der Lüfter in Betrieb ist
ⅲ. Falls der Lüfter nach dem Starten nicht funktioniert, dürfen Flügelrad, Rotor oder andere Teile nicht berührt werden. Eine Inspektion durch fachkundiges Personal ist erforderlich, um Verletzungen durch plötzliches Anlaufen des Lüfters zu vermeiden
ⅳ. Aufgrund der Sanftanlauf-Funktion des Lüfters darf bei eingeschaltetem Gerät oder beim langsamen Lauf keine Berührung des Flügelrads oder anderer Lüfterteile erfolgen, um Personenschäden zu vermeiden
ⅴ. Der Lüfter muss unter Anleitung von Fachpersonal bedient werden, um zu verhindern, dass Kinder mit diesem Produkt in Berührung kommen
ⅵ. Wenn die Stromleitung abgenutzt oder beschädigt ist, muss sie zur Reparatur an den Hersteller zurückgesandt oder unter Anleitung des Herstellers ausgetauscht werden
ⅶ. Als Teil des Lüfters wird empfohlen, den Motor nicht allein ohne Laufrad oder Lastbetrieb zu verwenden
1. Hohe Effizienz: Unsere Radiallüfter liefern hohe Luftstromraten und Drücke bei gleichzeitiger Minimierung des Energieverbrauchs und gewährleisten so optimale Leistung und Effizienz.
2. Geringe Geräuschentwicklung: Durch den Einsatz fortschrittlicher Strömungstechnologie werden Schaufelwinkel angepasst, um einen hohen Luftdurchsatz bei minimalem Geräuschpegel zu erzielen.
3. Weites Anwendungsspektrum: Geeignet für eine Vielzahl von Branchen und Umgebungen, einschließlich industrielle Lüftung, HLK-Systeme, Landwirtschaft, Bauwesen, Automobilindustrie und mehr, bietet flexible, kundenspezifische Lösungen (OEM/ODM).
4. Nachhaltige Entwicklung: Unsere Ventilatoren sind energiesparend und umweltfreundlich konzipiert. Durch den Einsatz neuer Materialien wie glasfaserverstärktem Kunststoff erfüllen sie ökologische Energieanforderungen, widerstehen rauen Betriebsbedingungen und gewährleisten langfristige Zuverlässigkeit.
5. Einfache Installation und Wartung: Ausgestattet mit Installationsgittern und Optionen zur Kanalbefestigung verfügen unsere Ventilatoren über benutzerfreundliche Designs und leicht wartbare Komponenten, was eine problemlose Wartung ermöglicht.
