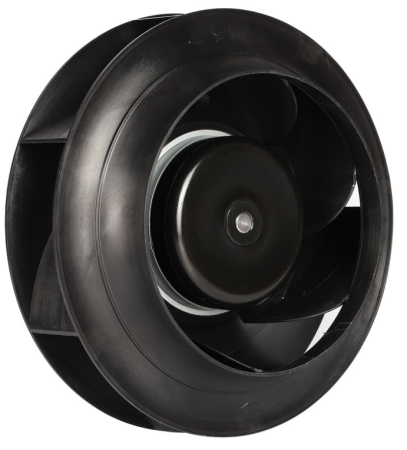

Quạt ly tâm cong ngược FB3G190-24PY-90S, 24VDC, 190 mm, lưu lượng khí 941 m³/h

Các FB3G190-24PY-90S là một biến thể cuộn dây PY được tối ưu hóa hiệu suất trong dòng quạt ly tâm cong ngược 190 mm, cung cấp lưu lượng khí nâng cao đạt 941 m³/giờ (554 CFM) ở áp suất tĩnh 838 Pa từ nguồn điện một chiều 24 V. Động cơ không chổi than ngoại vi BLDC92 của quạt tạo ra công suất 170 W tại tốc độ 4400 vòng/phút, mang lại một điểm vận hành đặc trưng nằm giữa biến thể tiêu chuẩn PL và các cấu hình có đầu ra cao nhất. Thiết kế cuộn dây PY tối ưu hóa đường cong mô-men xoắn–tốc độ của động cơ cho các ứng dụng yêu cầu sự cân bằng giữa lưu lượng khí cao và khả năng tạo áp suất tĩnh cao. Quạt hoạt động an toàn ở điện áp thấp 24 VDC với dải điện áp đầu vào từ 16–28 VDC, phù hợp cho các trạm điện một chiều viễn thông, thông gió chạy bằng năng lượng mặt trời, hệ thống xử lý không khí dự phòng bằng pin và làm mát thiết bị di động—nơi yêu cầu hiệu suất cao phải được đảm bảo từ nguồn điện một chiều. Quạt được trang bị điều khiển tốc độ theo tín hiệu 0–10 VDC hoặc PWM và phản hồi tốc độ dạng xung FG (3 xung/vòng), cho phép điều tiết chính xác lưu lượng khí trên toàn bộ dải vận hành. Sản phẩm đã được chứng nhận CE, RoHS, ISO9001 và ErP2026, với tuổi thọ ổ bi L10 lên đến 50.000 giờ nhằm đảm bảo độ tin cậy trong vận hành liên tục.

Các FB3G190-24PY-90S có cấu hình quấn dây PY của động cơ roto ngoài BLDC92, một biến thể thiết kế điều chỉnh các đặc tính điện từ nhằm đạt được điểm hoạt động tốc độ–công suất tinh chỉnh hơn so với cấu hình quấn dây PL. Tại 4400 vòng/phút, động cơ tiêu thụ 7,1 A từ nguồn điện một chiều 24 V để tạo ra công suất trục 170 W, dẫn động cánh quạt cong ngược 7 cánh nhằm tạo lưu lượng 941 m³/giờ ở áp suất tĩnh 838 Pa. Điều này đại diện cho một bước cải tiến hiệu năng đáng kể so với các biến thể cơ sở đường kính 190 mm, đặc biệt về khả năng tạo áp suất tĩnh, do đó rất phù hợp cho các hệ thống có đường ống dẫn dài hơn hoặc trở kháng bộ lọc cao hơn. Dải điện áp đầu vào rộng từ 16–28 VDC cho phép sử dụng cả nguồn 24 V đã được điều chỉnh và các cụm pin chì-axit trong suốt chu kỳ sạc. Vỏ động cơ làm bằng nhôm đúc áp lực đảm bảo độ cứng kết cấu và khả năng tản nhiệt hiệu quả. Các ổ bi cho phép lắp đặt ở mọi góc độ với tuổi thọ phục vụ L10 trên 50.000 giờ ở nhiệt độ môi trường 40°C. Bộ điều khiển điện tử tích hợp cung cấp bộ chức năng bảo vệ toàn diện: mạch khởi động mềm, giới hạn dòng điện chủ động, khóa điện áp thấp, ngắt điện áp cao, cảm biến quá nhiệt độc lập cho cả động cơ và điện tử, phát hiện rotor bị kẹt và bảo vệ chống phân cực ngược. Đầu ra đồng hồ đo tốc độ FG (3 xung/vòng) cho phép xác minh tốc độ theo vòng khép kín. Đạt tiêu chuẩn CE, RoHS, ISO9001, ErP2026 và các tiêu chuẩn quốc tế liên quan về tương thích điện từ, an toàn cơ học và an toàn thiết bị điện.

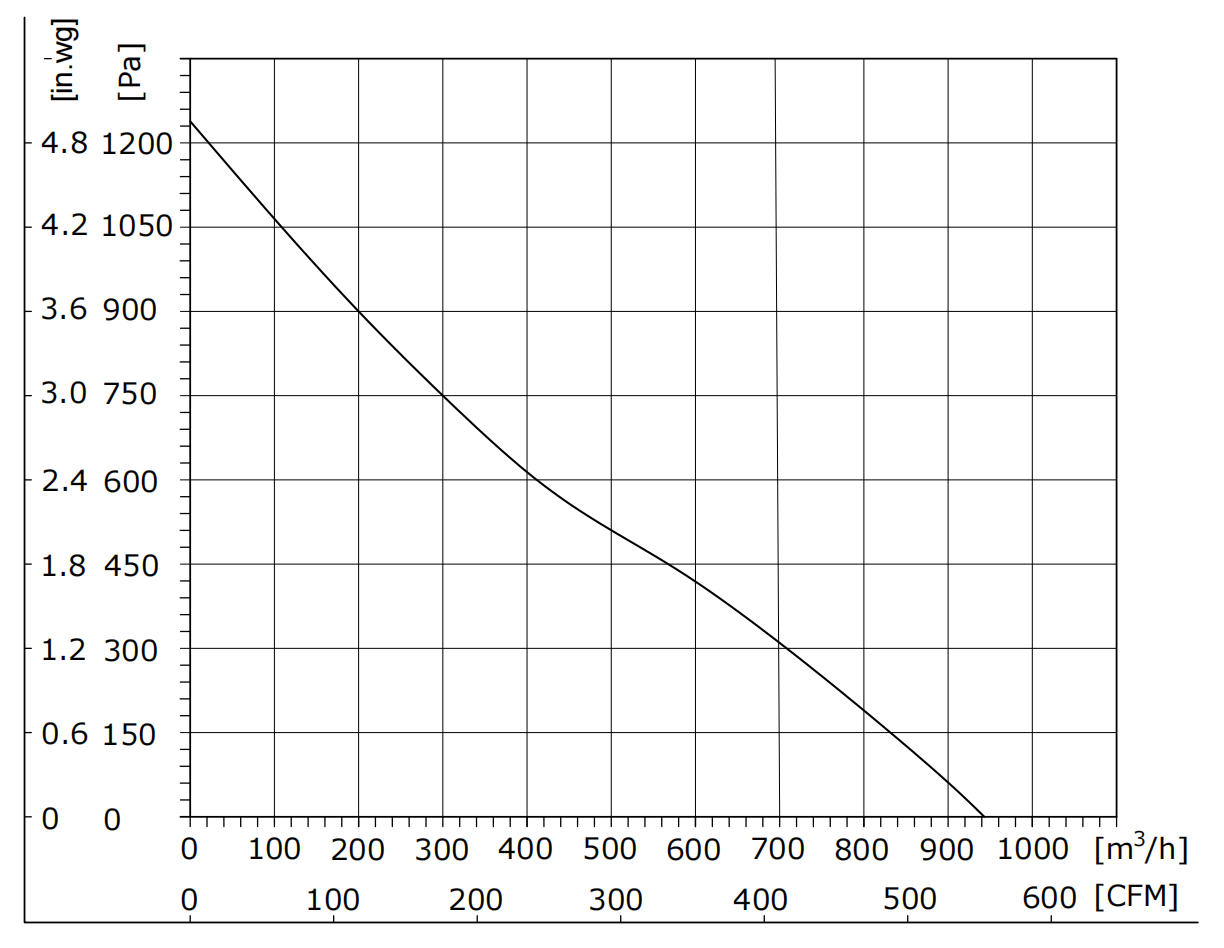

Quạt ly tâm ngược dòng một chiều
Loại	FB3G190-24PY-90S
Mô hình	BLDC92

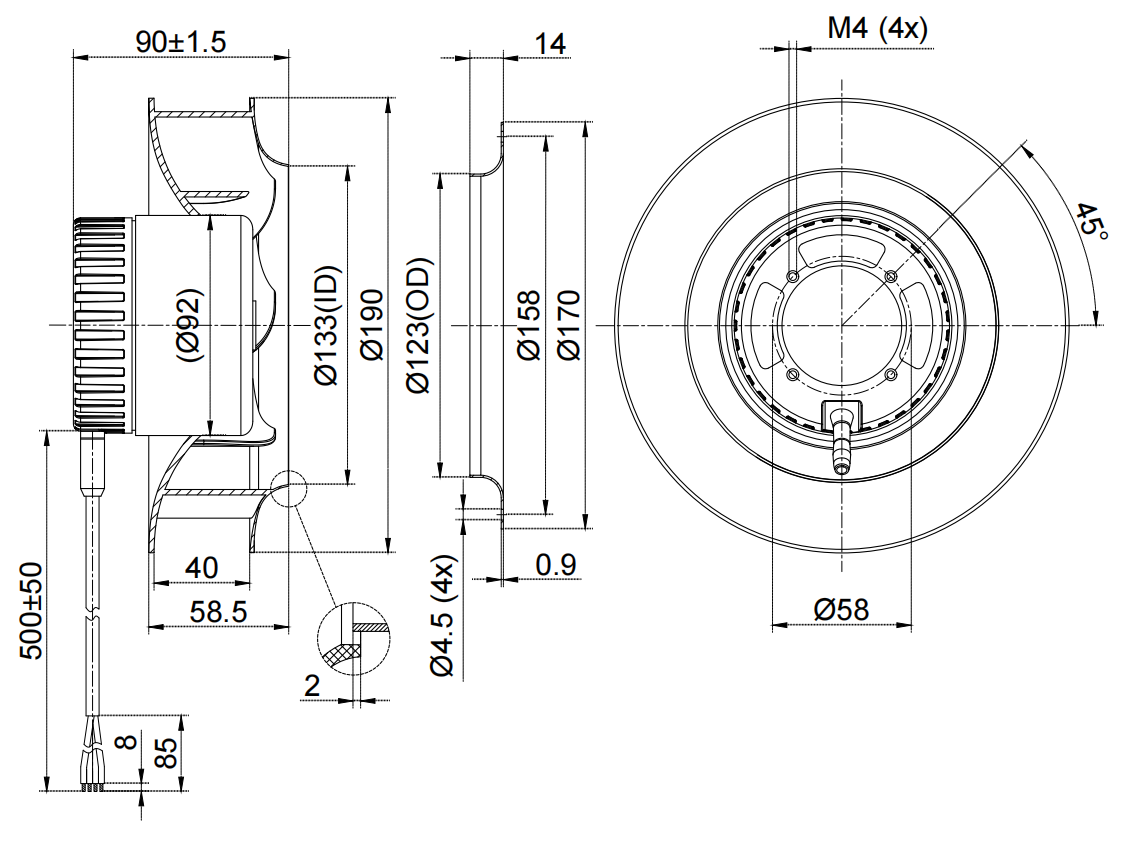

Ghi chú:

I. Chiều dài cáp tiêu chuẩn. Tham khảo hình bên dưới. Chiều dài cáp có thể được tùy chỉnh.

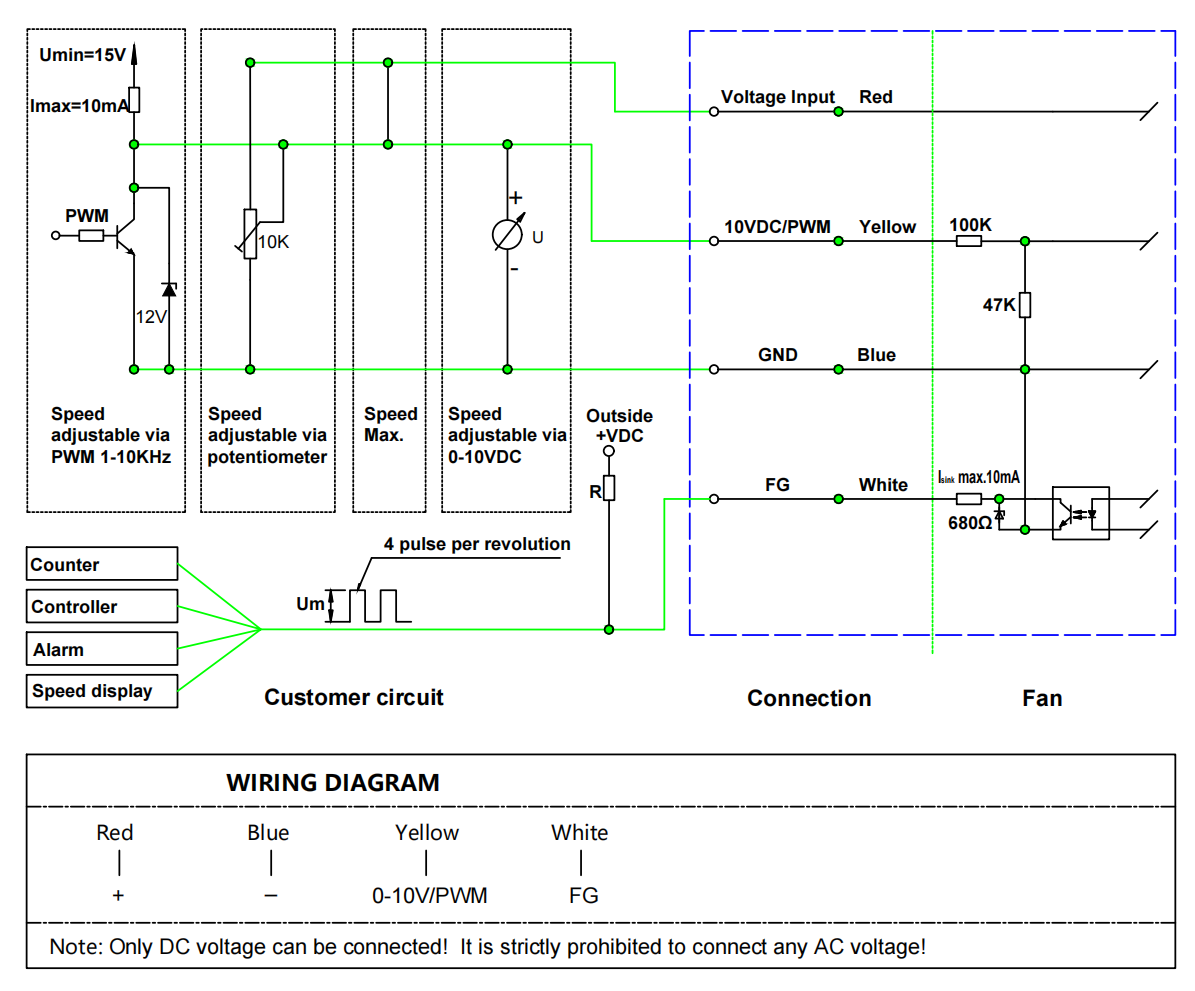

II. Chế độ thông thường là điều khiển 0–10 V/PWM. Giao thức Modbus RTU qua RS485 có sẵn như một tùy chọn. Vui lòng liên hệ nhân viên kỹ thuật để biết chi tiết về giao thức Modbus485.

Điều kiện kiểm tra:

I. Dữ liệu thử nghiệm được thu thập trong điều kiện môi trường và chế độ lắp đặt đã quy định.

II. Điện áp đầu vào — điện áp hoạt động.

III. Nhiệt độ — Nhiệt độ phòng 25°C.

IV. Độ ẩm — 65% RH.

I. Khi tháo quạt ra, không kéo trực tiếp dây dẫn điện của quạt. Nếu dây dẫn chịu lực quá mức, phần hàn bên trong có thể bị bong ra.

II. Không cắm hoặc rút phích cắm dây dẫn quạt khi quạt đang hoạt động.

III. Nếu quạt không hoạt động sau khi khởi động, không chạm vào bánh xe công tác, rô-to hoặc các bộ phận khác. Nhân viên kỹ thuật chuyên trách cần kiểm tra quạt để tránh nguy cơ quạt khởi động đột ngột gây chấn thương tay hoặc các chấn thương cá nhân khác.

IV. Do đặc tính khởi động mềm của quạt, để tránh chấn thương cá nhân, vui lòng không chạm vào bánh xe cánh quạt hoặc các bộ phận khác của quạt khi quạt đang được cấp điện hoặc đang chạy ở tốc độ thấp.

V. Quạt cần được vận hành và sử dụng dưới sự hướng dẫn của nhân viên chuyên nghiệp nhằm ngăn trẻ em tiếp xúc với sản phẩm này.

VI. Nếu dây nguồn bị mòn hoặc hư hỏng, sản phẩm cần được gửi trả lại nhà máy để sửa chữa hoặc thay thế theo hướng dẫn của nhà sản xuất.

VII. Là một bộ phận của quạt, việc sử dụng riêng động cơ mà không có bánh xe cánh quạt hoặc tải là không được khuyến nghị.

VIII. Vui lòng đọc kỹ sổ tay kỹ thuật này trước khi sử dụng.

1. Hiệu suất quấn dây tối ưu PY: Mô hình FB3G190-24PY-90S được trang bị động cơ BLDC92 có cuộn dây PY được thiết kế riêng nhằm đạt áp suất tĩnh cao tới 838 Pa ở lưu lượng 941 m³/h — một điểm vận hành tối ưu cho các ứng dụng mà trở lực hệ thống là yếu tố ràng buộc chính trong thiết kế. Với dòng điện tiêu thụ 7,1 A ở điện áp 24 VDC để tạo ra công suất đầu ra 170 W, mô hình này cung cấp khả năng tạo áp suất cao hơn trên mỗi watt so với các cấu hình cuộn dây tiêu chuẩn, do đó trở thành lựa chọn ưu tiên cho các hệ thống dẫn khí có bộ lọc chịu tải cao, đường ống phân phối dài hoặc mạch khí nhiều nhánh, nơi việc duy trì lưu lượng khi đối mặt với trở lực ngược đáng kể là yếu tố then chốt đảm bảo hiệu suất hệ thống.

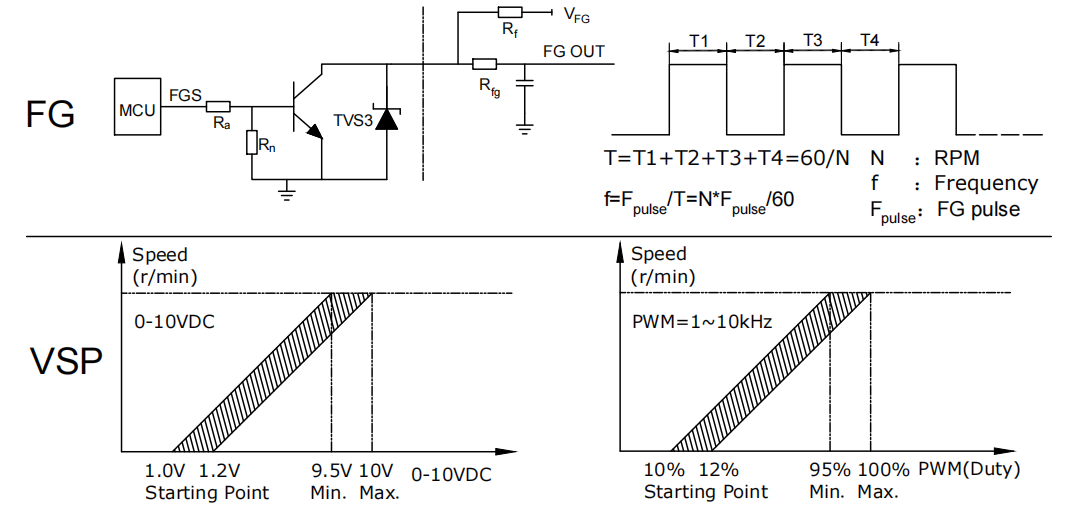

2. Điều khiển chính xác tốc độ – áp suất: Các đầu vào điều khiển 0–10 VDC và PWM cung cấp khả năng điều chỉnh tốc độ vô cấp từ 0 đến 4400 vòng/phút, cho phép triển khai các chiến lược điều khiển áp suất và lưu lượng theo vòng kín. Đầu ra đồng hồ đo tốc độ FG (3 xung/vòng) cung cấp phản hồi tốc độ thời gian thực để xác minh và chẩn đoán hệ thống. Dải điện áp đầu vào rộng 16–28 VDC đảm bảo hoạt động ổn định ngay cả khi điện áp pin dao động, giúp thiết bị đáng tin cậy trong các ứng dụng ngoài lưới điện và di động, nơi chất lượng nguồn điện không được đảm bảo.

3. Bảo vệ tự động toàn diện: Bộ điều khiển tích hợp cung cấp khả năng bảo vệ tự động chống lại các chế độ hỏng hóc phổ biến mà không cần giám sát từ bên ngoài. Chức năng khởi động mềm giới hạn dòng điện xung trong quá trình cấp nguồn. Giới hạn dòng điện chủ động bảo vệ cuộn dây khi quá tải. Phát hiện điện áp thấp/quá cao ngăn chặn hoạt động ngoài dải điện áp an toàn 16–28 VDC. Hai cảm biến quá nhiệt kép theo dõi độc lập nhiệt độ của động cơ và điện tử. Bảo vệ chống kẹt roto ngắt nguồn nếu bánh công tác bị cản trở cơ học. Bảo vệ chống đảo cực ngăn ngừa hư hại do sai sót trong đấu nối dây tại hiện trường, đặc biệt hữu ích trong các hệ thống một chiều (DC) nơi sai sót về cực tính là rủi ro phổ biến.

4. Đạt chứng nhận triển khai toàn cầu: Quạt đạt chứng nhận CE, RoHS, ISO9001 và ErP2026, đồng thời tuân thủ các tiêu chuẩn điện từ châu Âu (EN 61000-6-1/6-3), tiêu chuẩn chất lượng điện năng (EN 61000-3-2/3-3), an toàn cơ khí (EN ISO 12100) và an toàn thiết bị điện (EN 60204-1). Vỏ bọc bằng nhôm đúc áp lực có cấp bảo vệ IP44 giúp bảo vệ các linh kiện bên trong khỏi bụi và nước bắn tung tóe. Các ổ bi được đánh giá có tuổi thọ L10 trên 50.000 giờ đảm bảo mức độ bảo trì tối thiểu trong suốt vòng đời vận hành. Dải nhiệt độ môi trường hoạt động từ -25°C đến 60°C hỗ trợ triển khai cả trong phòng thiết bị trong nhà lẫn các tủ ngoài trời.

5. Tích hợp linh hoạt và hỗ trợ: Yếu tố hình dạng 190 mm với mặt bích lắp đặt tiêu chuẩn cho phép tích hợp dễ dàng vào các thiết kế mới hoặc nâng cấp hiệu suất cho thiết bị hiện có. Đầu ra đồng hồ đo tốc độ FG (3 xung/vòng) cho phép giám sát tốc độ mà không cần cảm biến bổ sung. Dịch vụ OEM và ODM sẵn có để tùy chỉnh các giá trị điện áp đặt, loại đầu nối, chiều dài cáp và giao thức truyền thông, bao gồm Modbus RTU qua RS485. Mẫu tiêu chuẩn được giao trong vòng 7 ngày để đánh giá, thời gian sản xuất hàng loạt đầy đủ là 14–21 ngày đối với đơn hàng số lượng lớn.
