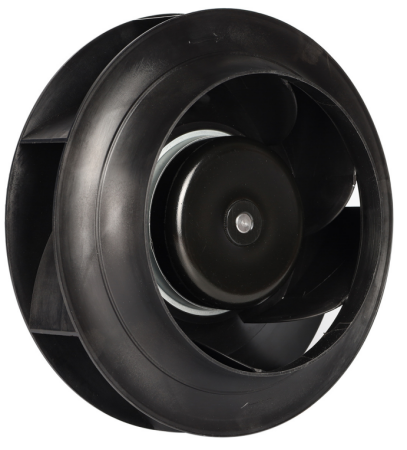

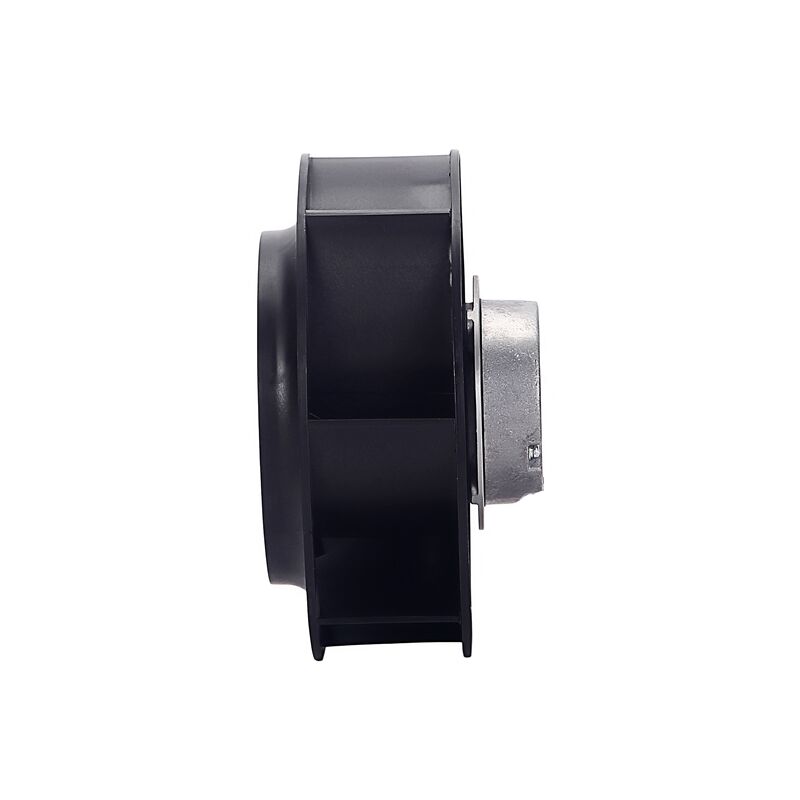

FB3G190-24PY-90S 後方曲げ遠心ファン、24VDC、190mm、941 m³/h

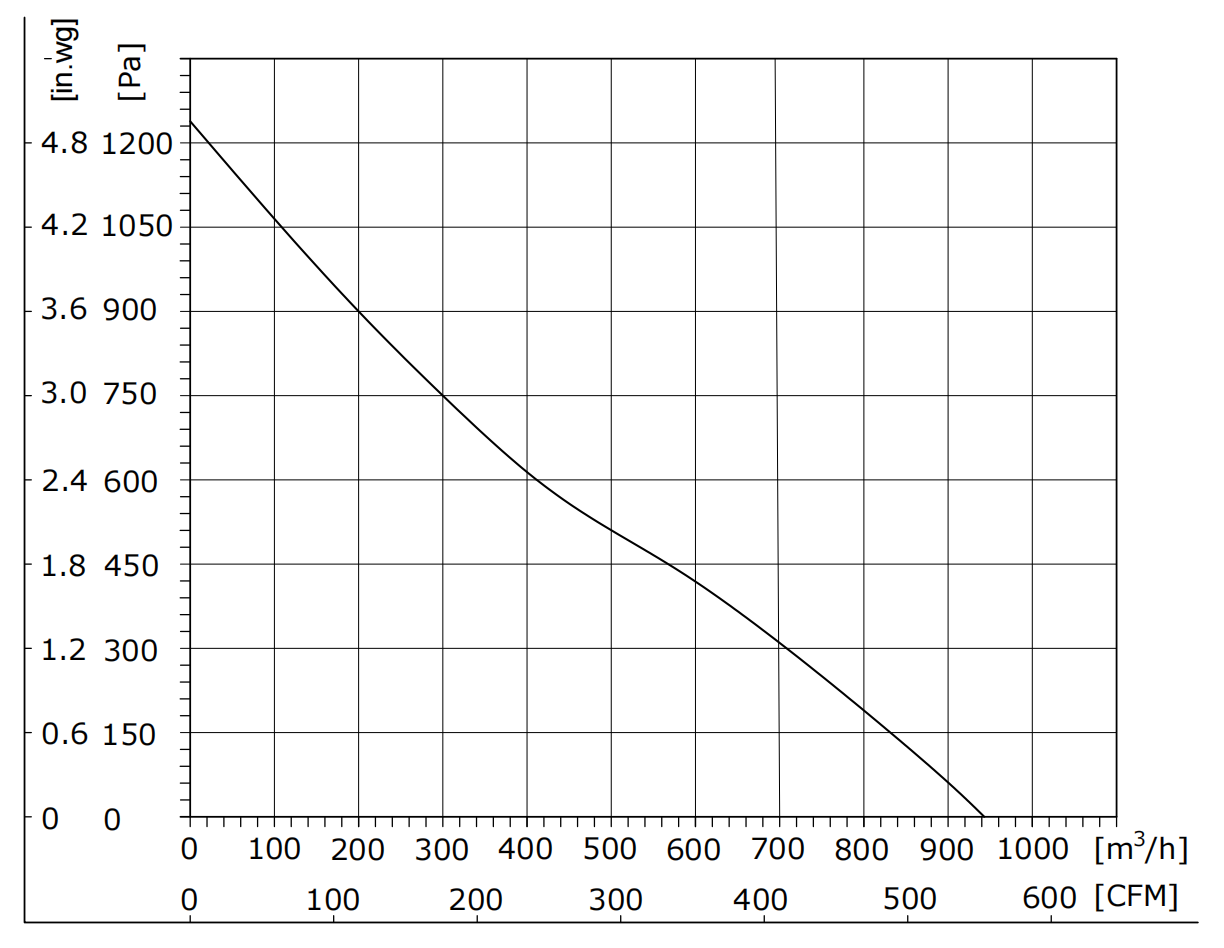

The FB3G190-24PY-90S これは、190mm後方曲げ遠心ファンシリーズにおける性能最適化されたPY巻線タイプであり、24VDC電源から838Paで最大941 m³/h（554 CFM）の風量を実現します。BLDC92ブラシレス外装ローターモーターは、4400回転/分で170Wの出力を発生し、標準PLタイプと最高出力仕様との間で明確な動作点を提供します。PY巻線設計は、高風量と高静圧性能の両立が求められるアプリケーション向けにモータートルク・回転数特性曲線を最適化しています。安全な低電圧24VDC（入力範囲：16～28VDC）で動作するため、通信機器用DC電源設備、太陽光発電による換気、バッテリー備蓄型空調装置、および直流電源から高パフォーマンスを要求されるモバイル機器の冷却などに適しています。0～10VDC／PWM速度制御およびFGタコメータフィードバック（3パルス／回転）を備えており、全動作範囲にわたり精密な風量制御が可能です。CE、RoHS、ISO9001、ErP2026認証を取得しており、L10ベアリング寿命は50,000時間で、連続運転における信頼性を保証します。

The FB3G190-24PY-90S bLDC92外装ローターモーターのPY巻線構成を採用しており、PL巻線と比較して電磁特性を調整し、より洗練された回転数－出力動作点を実現しています。4400 rpmで、24VDC電源から7.1Aを消費し、シャフト出力170Wを発生させ、7枚羽根の後退曲線型インペラーを駆動して、838 Paで941 m³/hの風量を生成します。これは、ベースラインとなる190mmモデルと比較して、特に静圧性能において有意な性能向上を示しており、ダクト配管が長いシステムやフィルター抵抗が高いシステムへの適用に最適です。入力電圧範囲は広く16～28 VDCをサポートしており、レギュレートされた24V電源および充電中の鉛蓄電池バンクの両方に対応します。ダイカストアルミニウム製ハウジングは構造的剛性と効果的な熱放散を提供します。ボールベアリングにより、あらゆる角度での取付けが可能で、周囲温度40°CにおけるL10寿命は50,000時間以上です。内蔵電子コントローラーは、ソフトスタート回路、アクティブ電流制限、低電圧ロックアウト、過電圧シャットダウン、モーターおよび電子回路それぞれに独立した熱過負荷センサー、ローターロック検出、逆極性保護を含む包括的な保護機能を備えています。FGタコメータ出力（3パルス／回転）により、閉ループによる回転数検証が可能です。CE、RoHS、ISO9001、ErP2026および電磁両立性、機械的安全性、電気機器安全性に関する関連国際規格に適合しています。

DC後方羽根車遠心ファン
タイプ	FB3G190-24PY-90S
モデル	BLDC92

意見:

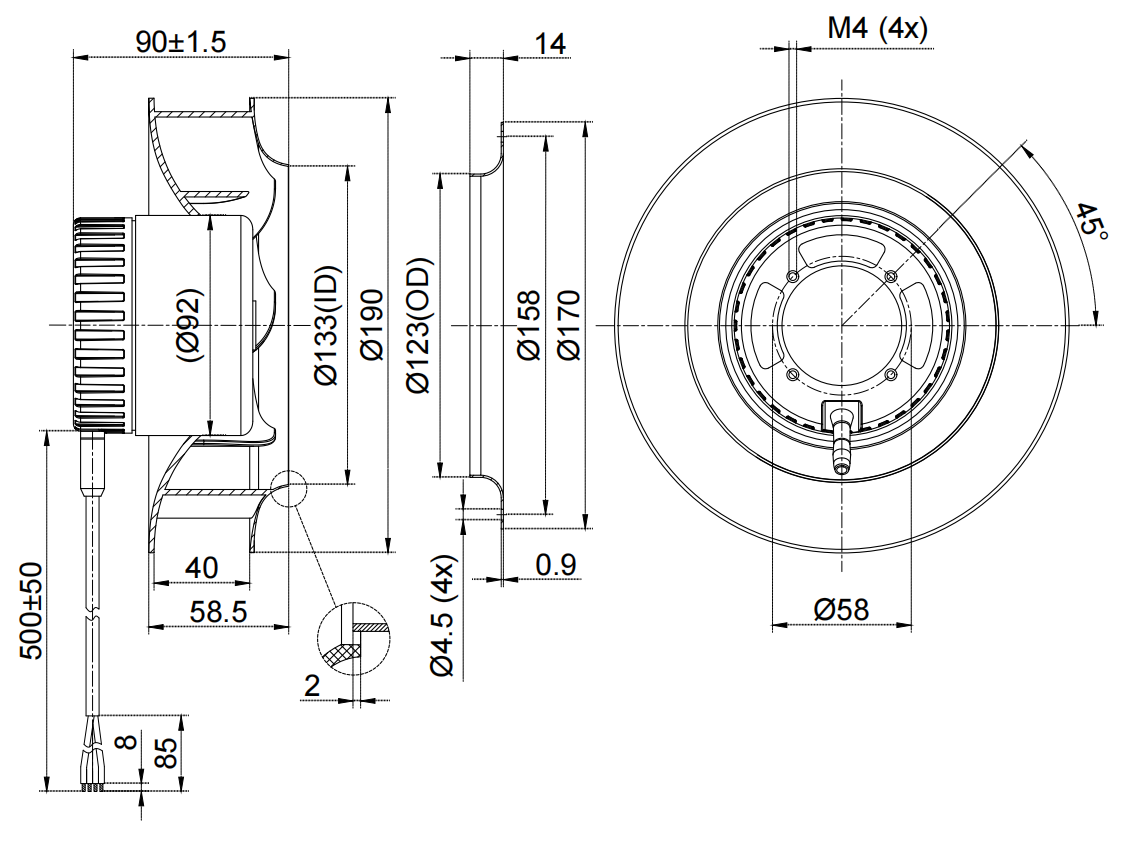

I. 標準ケーブル長：以下の図を参照してください。ケーブル長はカスタマイズ可能です。

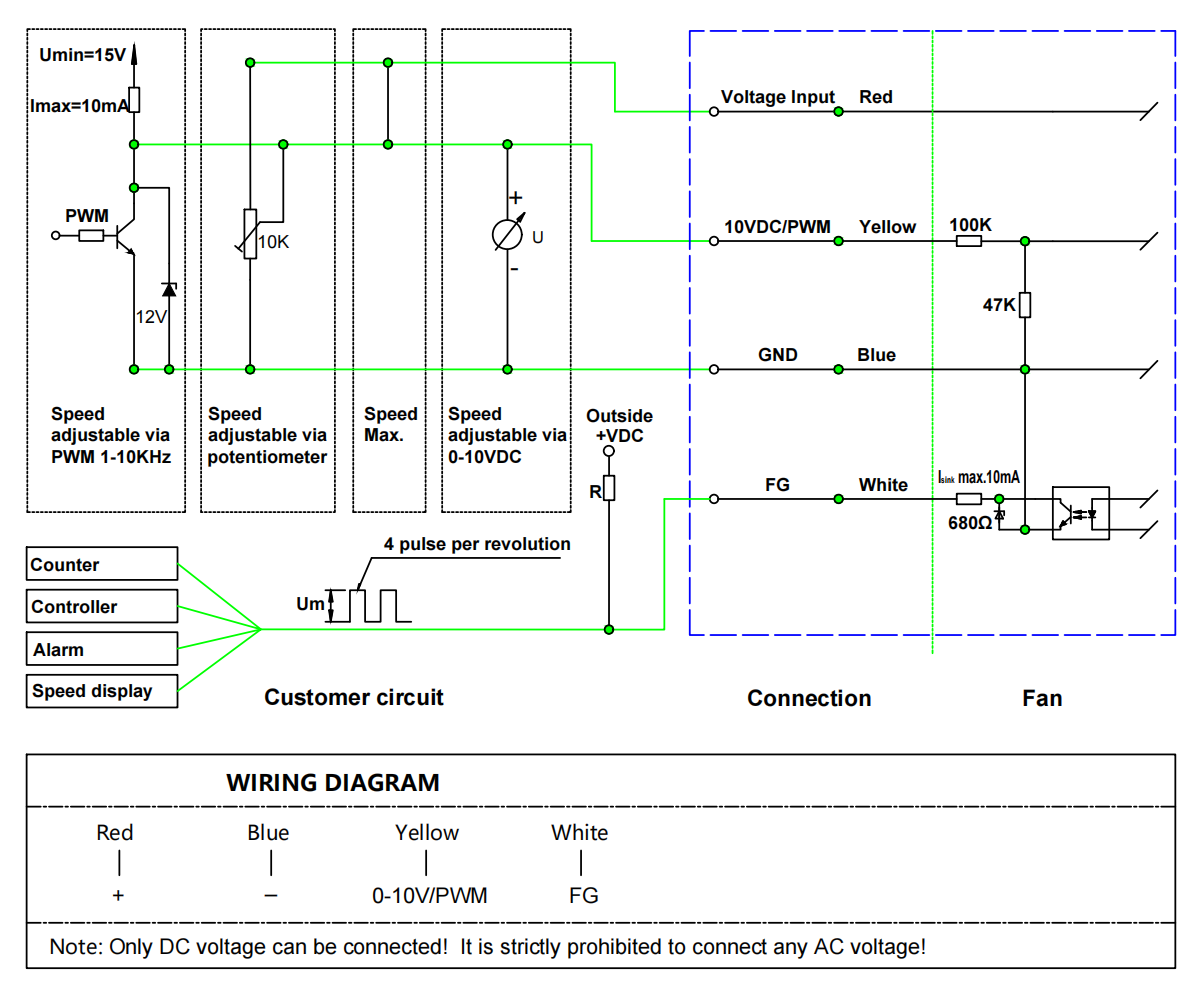

II. 従来モードは0–10V／PWM制御です。RS485上でのModbus RTUもオプションとしてご利用いただけます。詳細なModbus485プロトコルについては、技術担当者までお問い合わせください。

試験条件:

I. 試験データは、指定された環境条件および設置方式のもとで取得したものです。

II. 入力電圧――動作電圧。

III. 温度：室温25°C。

IV. 湿度――65%RH。

I. ファンを取り出す際は、ファンのリード線を直接持ち上げないでください。リード線に過度の負荷がかかると、内部の溶接部が剥離する可能性があります。

II. ファンが運転中であるときは、ファンのリードプラグを挿入または抜かないでください。

III. 運転開始後にファンが作動しない場合、インペラー、ローターその他の部品に触れないでください。ファンの突然の起動による手やその他の人身事故を防ぐため、専門の技術担当者がファンの点検を行う必要があります。

IV. ファンにはソフトスタート特性があるため、人身事故を防止するため、通電中または低速運転中のファンのインペラーその他の部品に触れないでください。

V. 子供が本製品に接触しないよう、ファンは専門スタッフの指導のもとで操作・使用する必要があります。

VI. 電源コードが摩耗または損傷した場合は、工場へ返送して修理を受けるか、メーカーの指導のもとで交換する必要があります。

VII. ファンの一部として設計されたモーターは、インペラーまたは負荷がない状態での単体使用は推奨されません。

VIII. 本技術マニュアルを、使用前に必ずよくお読みください。

1. PY最適化巻線性能： FB3G190-24PY-90Sは、BLDC92モーターに専用設計のPY巻線を採用しており、941 m³／hにおける静圧838 Paという高い性能を実現しています。これは、システム抵抗が主な設計制約となるアプリケーションにおいて最適化された動作点です。24VDCで7.1A（出力170W）を消費し、標準的な巻線構成と比較してワットあたりの静圧性能が向上しているため、フィルター負荷が高く、配管距離が長く、または多分岐の空気回路を有するダクト式システムにおいて、大きな逆圧に対しても流量を維持することがシステム性能にとって極めて重要である場合に、最も適した選択肢となります。

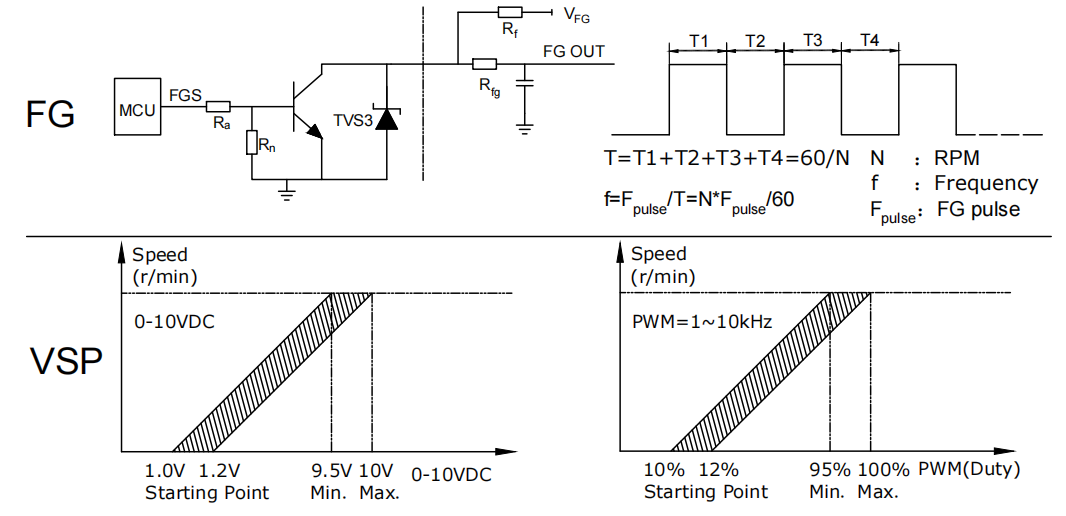

2. 精密な回転数－静圧制御： 0～10VDCおよびPWM制御入力により、0～4400rpmの段階なしの連続的な回転数制御が可能であり、閉ループ式の圧力および流量制御戦略を実現します。FGタコメータ出力（3パルス／回転）は、検証およびシステム診断用のリアルタイム回転数フィードバックを提供します。広範な入力電圧範囲16～28VDCにより、バッテリー電圧の変動時でも安定した動作を確保し、電源品質が保証されないオフグリッド環境およびモバイル設置用途においても信頼性の高い運用が可能です。

3. 総合的な自己保護機能： オンボードコントローラーは、外部モニタリングを必要とせずに、一般的な故障モードに対して自律的な保護を提供します。ソフトスタート機能により、電源投入時のインラッシュ電流が制限されます。アクティブな電流制限機能により、過負荷時にモータ巻線が保護されます。過電圧／低電圧検出機能により、安全範囲であるDC 16～28 Vの外側での動作が防止されます。二重の熱過負荷センサーが、モータと電子回路の温度をそれぞれ独立して監視します。ロックローター保護機能は、インペラーが機械的に閉塞された場合に電源を遮断します。逆極性保護機能は、現場配線ミスによる損傷を防止し、特に極性の誤接続が発生しやすいDCシステムにおいて非常に有効です。

4. グローバル展開認証済み： このファンはCE、RoHS、ISO9001、ErP2026の各認証を取得しており、欧州EMC規格（EN 61000-6-1／6-3）、電力品質規格（EN 61000-3-2／3-3）、機械的安全性規格（EN ISO 12100）、および電気機器の安全性規格（EN 60204-1）に適合しています。IP44等級のダイカストアルミニウム製ハウジングにより、内部部品が粉塵および水の飛沫から保護されます。L10寿命が50,000時間以上のボールベアリングを採用しており、運用寿命中に最小限の保守で済みます。周囲温度－25℃～60℃の動作範囲により、屋内設備室および屋外エンクロージャへの設置の両方に対応します。

5. 柔軟な統合とサポート： 190mmのフォームファクターと標準マウントフランジにより、新規設計への簡単な組み込みや既存機器への性能向上アップグレードが可能です。FGタコメータ出力（3パルス／回転）により、追加のセンサーを用いずに速度監視が可能です。OEMおよびODMサービスでは、カスタム電圧設定値、コネクタ種別、ケーブル長、およびRS485経由Modbus RTUを含む通信プロトコルなどに対応いたします。標準サンプルは評価用として7日以内に発送可能で、量産注文の場合の納期は14～21日です。

Q1：どのような支払い方法に対応していますか？

A1：T/T（手形振出：30％前払い、出荷前70％）およびTrade Assurance（取引保証）に対応しております。また、大口注文についてはL/C（信用状）もご利用いただけます。

Q2：サンプルの提供は可能ですか？

A2：はい。標準モデルは7日以内に発送可能です。カスタム構成（電圧、コネクタ、ケーブル長、制御プロトコル）の場合は、2～4週間かかります。

Q3：より適したモデルを選定するにはどうすればよいですか？

A3: 目標風量（m³／h または CFM）、静圧（Pa）、動作電圧、およびその他の特殊要件をお知らせください。当社のエンジニアリングチームが24時間以内に性能曲線および見積もりをご提供いたします。

Q4: 注文の手順を教えてください。

A4: お問い合わせ → 見積書発行（24時間以内） → 形式請求書（Proforma Invoice）発行 → 手付金支払い（30％） → 製造（標準14～21日間） → 残金支払い（70％） → 追跡番号付き出荷。製造工程全体において、生産状況の更新情報を随時ご提供いたします。

Q5: 輸送について

A5: すべての配送方法に対応可能です：宅配便（3～5日）、航空便（3～7日）、海運（15～40日）。お客様が指定された運送会社をご利用いただくか、当社提携のフォワーダーをご利用いただけます。EXW、FOB、CIF、DAP、DDP の各貿易条件にも対応しております。納品まで、全行程における貨物追跡サービスを提供いたします。

Q6: ご提供のファンにはどのような認証がありますか？

A6：当社のファンはCE、RoHS、TUV、ISO 9001認証を取得しています。UL認証はご要望に応じて対応可能です。すべてのファンは出荷前に当社蘇州工場で検査を行っています。当社製品については、現在3年間の品質保証を提供しており、技術的なお問い合わせおよび製品最適化に関しては工場ラインによるサポートを実施しています。
