FG3G400-2APN-20
| Điện áp danh nghĩa | VẮC XOÁY | 230 |
| Dòng điện tiêu thụ | A | 2.18±10% |
| Tốc độ (vòng/phút) | tối thiểu -1 | 1760±5% |
| Tiêu thụ điện năng | W | 500±10% |
| Lưu lượng gió tối đa | CFM / m 3 /H | 3472.15/5900 |
| Áp suất tĩnh tối đa | In.wg /Pa | 0.96/240 |
5 cái

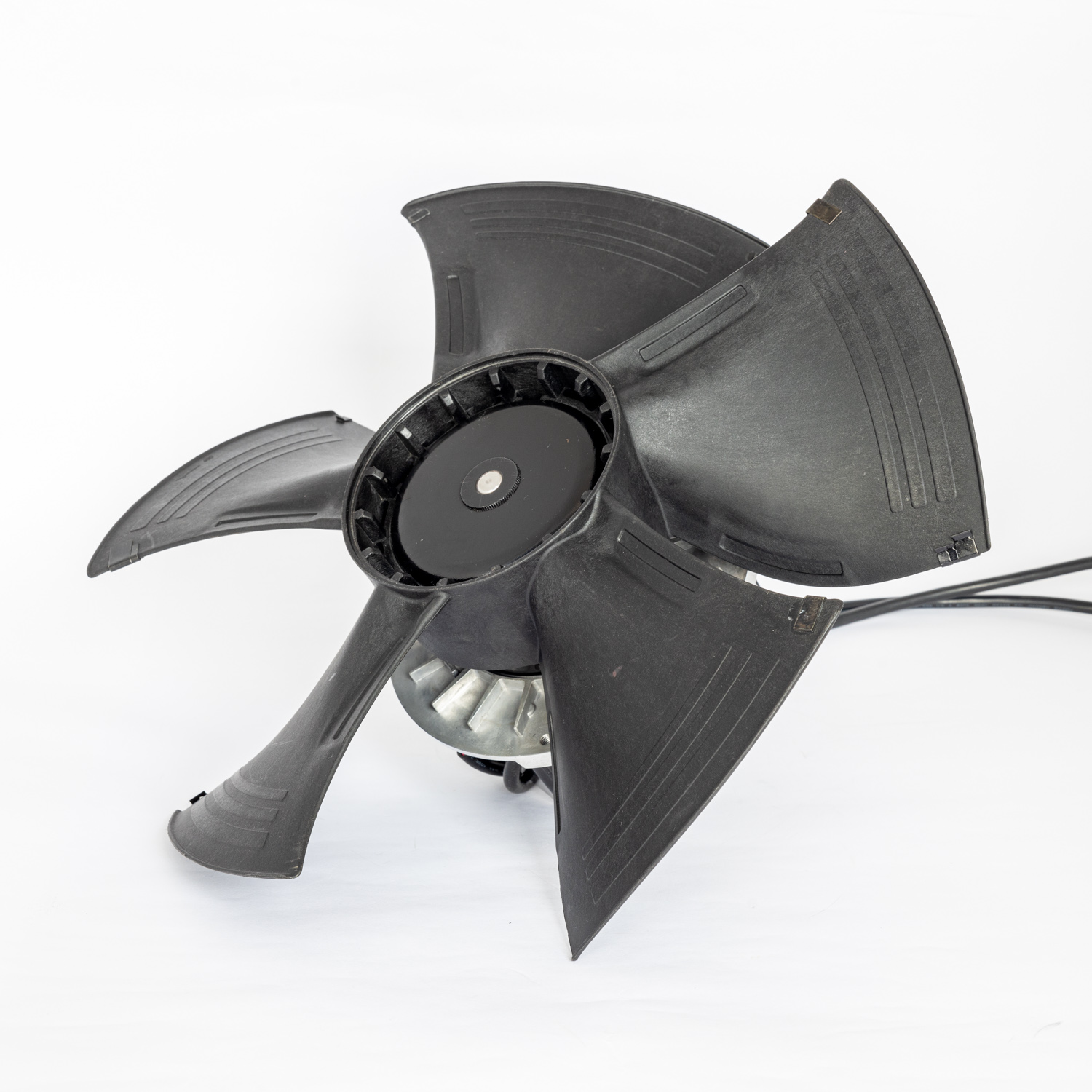

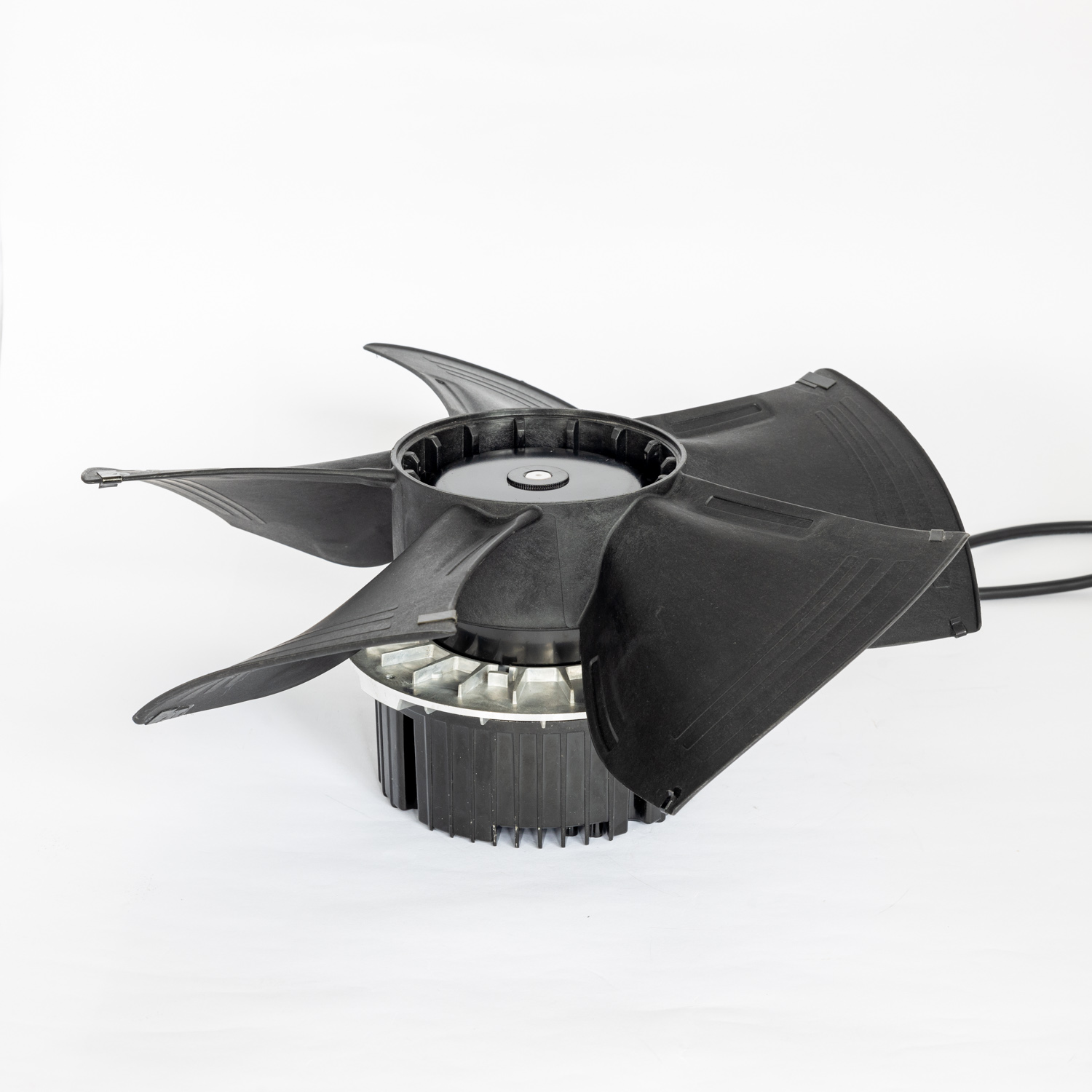

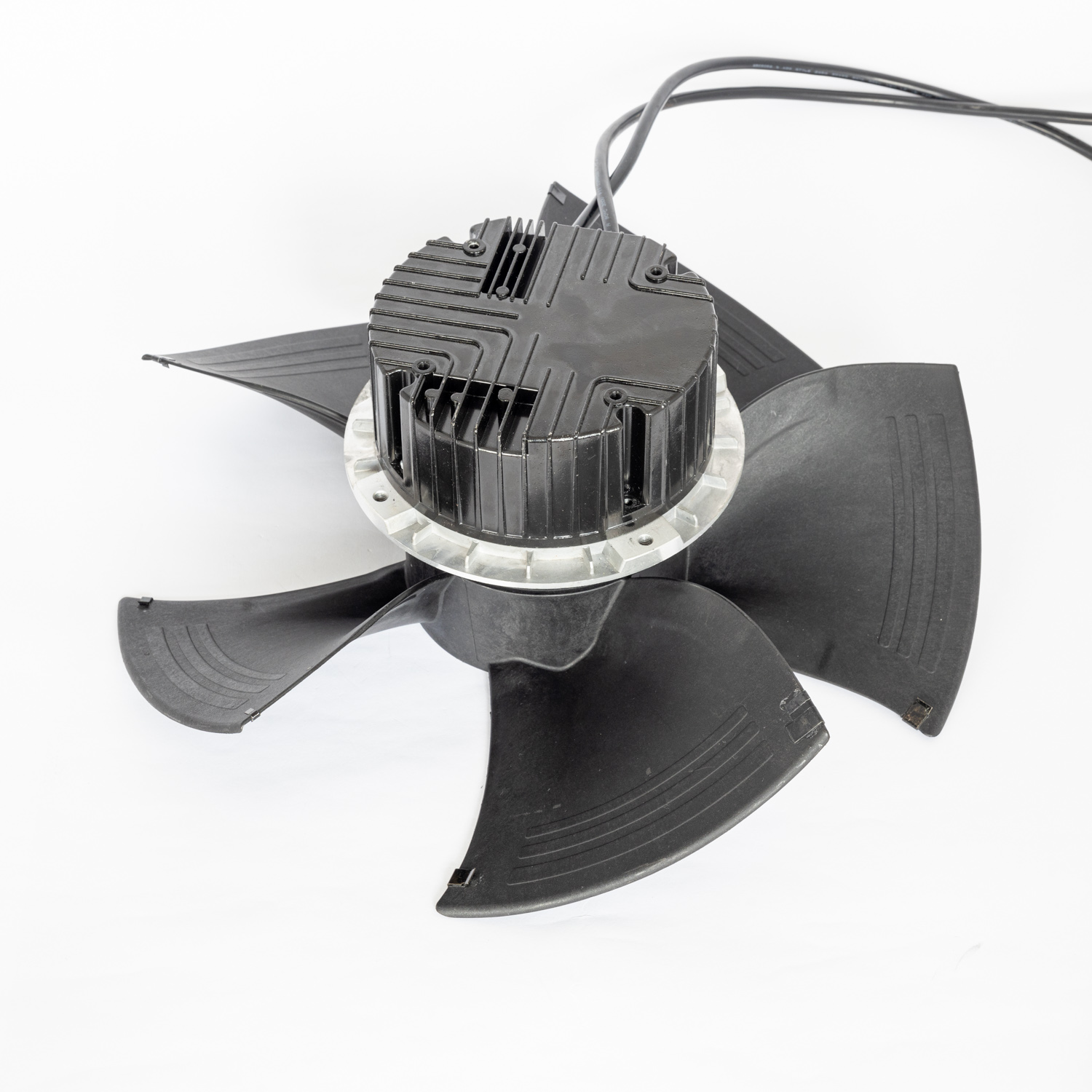

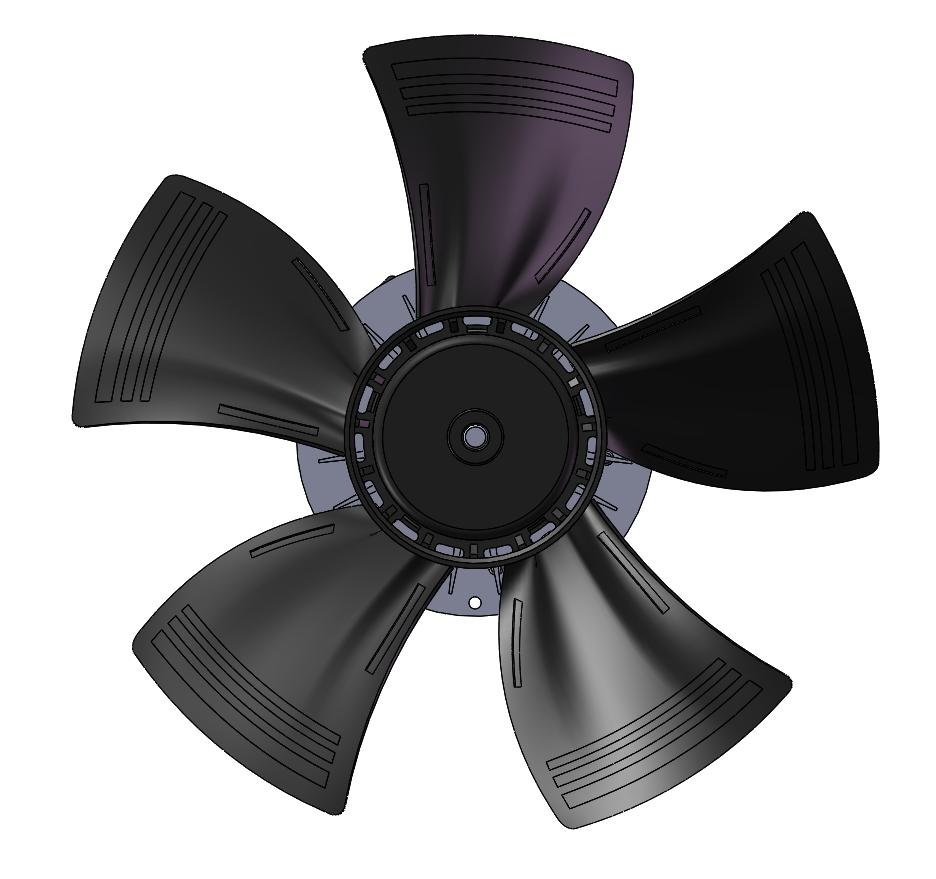

Mô tả ngắn gọn
Bộ FG3G400-2APN-20 là quạt trục EC đường kính lớn được thiết kế cho lưu lượng gió cực cao và các ứng dụng thông gió áp suất tĩnh trung bình đến thấp. Hoạt động ở điện áp 230VAC với dải điện áp đầu vào rộng từ 184–270VAC và tương thích với nguồn điện 50/60Hz, quạt cung cấp lưu lượng gió vượt trội lên đến 5900 m³/h tại áp suất tĩnh 240Pa. Quạt này được trang bị giao diện điều khiển thông minh tiên tiến, hỗ trợ không chỉ điều chỉnh tốc độ theo phương pháp truyền thống 0–10VDC và PWM mà còn tích hợp cổng truyền thông RS485 để trao đổi dữ liệu trực tiếp và điều khiển tập trung thông qua giao thức MODBUS với hệ thống chủ hoặc bộ điều khiển bên ngoài. Ngoài ra, quạt còn có công tắc báo động nhằm nâng cao độ tin cậy trong giám sát hệ thống. Sản phẩm rất phù hợp cho các ứng dụng thông gió không gian lớn, hút khí thải công nghiệp và tháp làm mát.
Thông số sản phẩm
Bộ FG3G400-2APN-20 được thiết kế xoay quanh động cơ EC roto ngoài và cánh quạt 5 lưỡi làm bằng nhựa gia cố sợi thủy tinh, có đường kính 400mm, mang lại sự cân bằng tối ưu giữa trọng lượng nhẹ và độ bền cấu trúc. Các đặc tính điện bao gồm một bộ đầy đủ các đầu nối điều khiển và truyền thông: ngõ ra điện áp tham chiếu +10VDC, ngõ vào điều khiển tốc độ dạng analog/PWM, ngõ ra cảm biến tốc độ FG (5 xung mỗi vòng quay), các đường truyền thông RS485 (RSA/RSB), và các tiếp điểm công tắc báo động độc lập (NC/COM). Điều này cho phép người dùng đạt được điều khiển tốc độ chính xác, giám sát trạng thái theo thời gian thực và cảnh báo lỗi thông qua các bo mạch điều khiển bên ngoài, từ đó thực hiện quản lý tự động hóa tích hợp cao. Quạt được tích hợp nhiều cơ chế an toàn như khởi động mềm, bảo vệ quá áp/thấp áp, bảo vệ kẹt roto và bảo vệ đảo cực, với điện áp chịu đựng cách điện lên đến 1800VAC. Sản phẩm đạt tiêu chuẩn bảo vệ IP54, cho phép hoạt động liên tục trong dải nhiệt độ từ -25℃ đến 60℃, phù hợp với môi trường có bụi và những vệt nước bắn nhẹ. Về mặt cơ khí, quạt có vỏ hộp làm bằng nhôm đúc nguyên khối và ổ bi, hỗ trợ lắp đặt ở mọi hướng. Tuân thủ các tiêu chuẩn CE, RoHS, ErP và các tiêu chuẩn an toàn quốc tế như EN ISO12100 và EN 60204-1, quạt này là lựa chọn lý tưởng cho các hệ thống thông gió yêu cầu lưu lượng khí lớn và điều khiển mạng thông minh.
Ngày định mức
| Quạt ly tâm hướng trục EC |  |
|
| LOẠI | FG3G400-2APN-20 | |
| Mẫu | BLEC102 | |
| Pha | ~ | 1~ |
| Điện áp danh nghĩa | VẮC XOÁY | 230 |
| Phạm vi điện áp | VẮC XOÁY | 184~270 |
| Tần số | Hz | 50/60 |
| Dòng điện tiêu thụ | A | 2.18±10% |
| Tốc độ (vòng/phút) | tối thiểu -1 | 1760±5% |
| Tiêu thụ điện năng | W | 500±10% |
| Mức áp suất âm thanh | dB(A) | 79±5% |
| Lưu lượng gió tối đa | CFM / m 3 /H | 3472.15/5900 |
| Áp suất tĩnh tối đa | In.wg /Pa | 0.96/240 |
| Lớp cách nhiệt | ~ | Lớp B |
| Độ bảo vệ | ~ | IP54 |
| Đầu vào điều khiển | ~ | 0~10VDC / PWM/Modbus-485 |
| Xuất tín hiệu | ~ | FG (Tach output) |

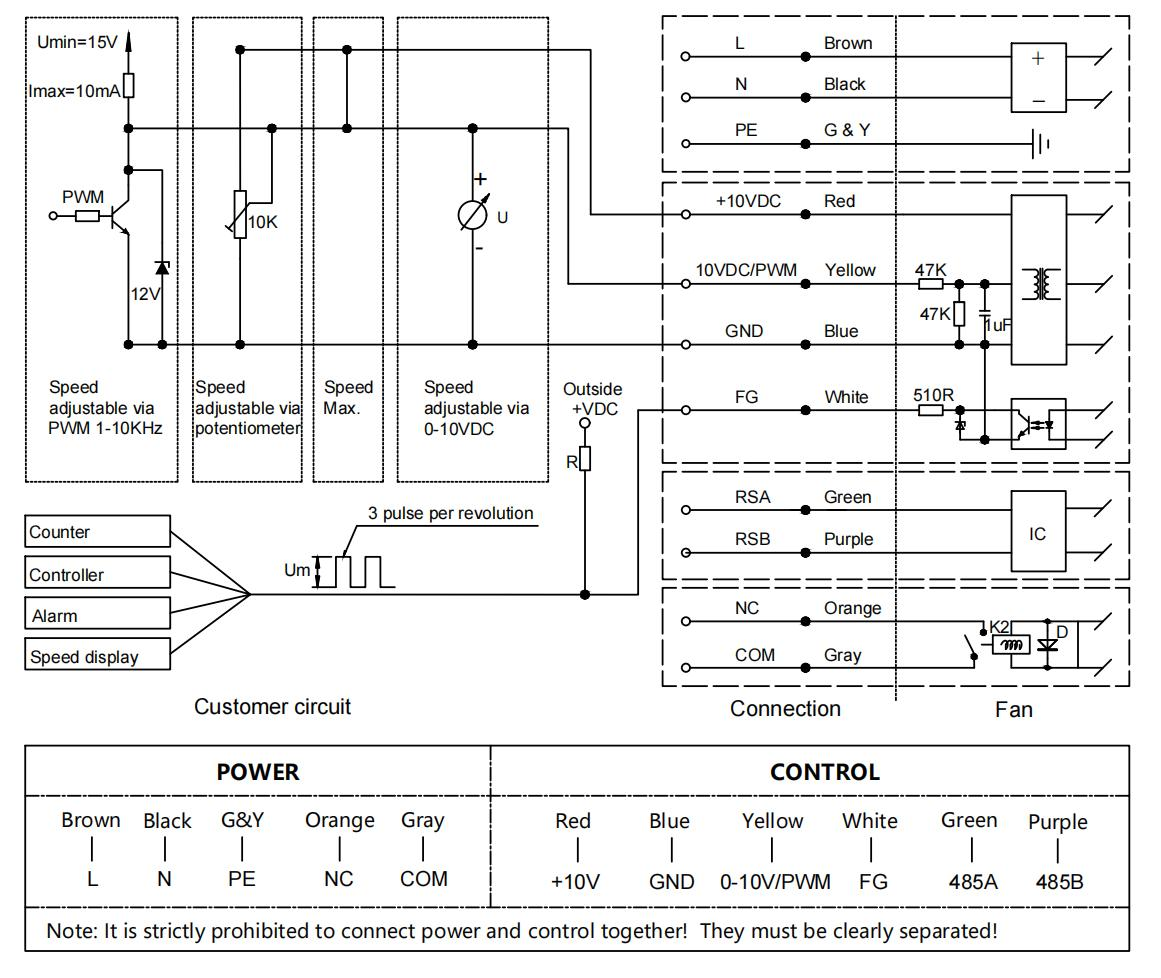

Sơ đồ kết nối

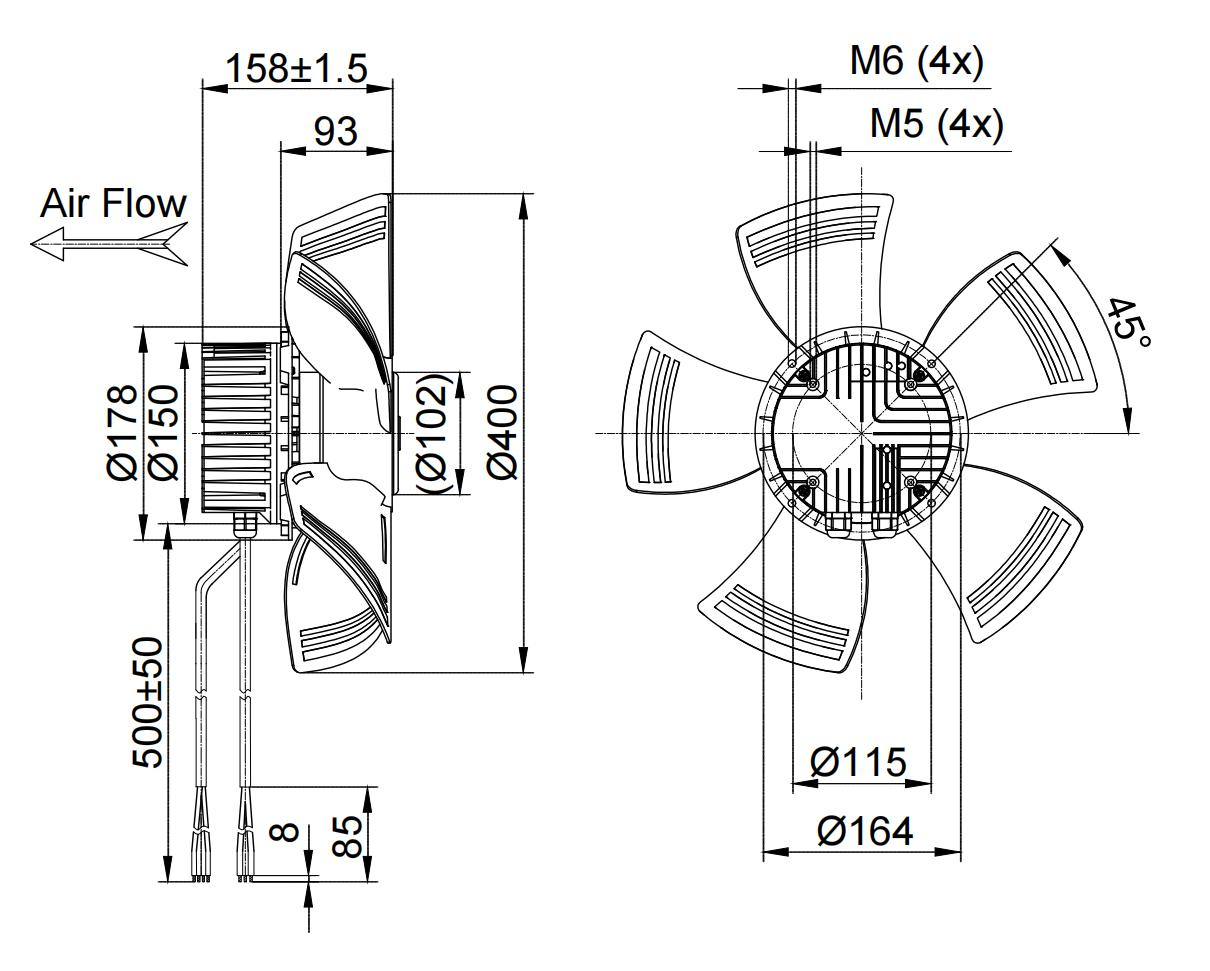

Ghi chú：
ⅰ. Chiều dài cáp tiêu chuẩn Tham khảo hình dưới. Chiều dài cáp có thể tùy chỉnh

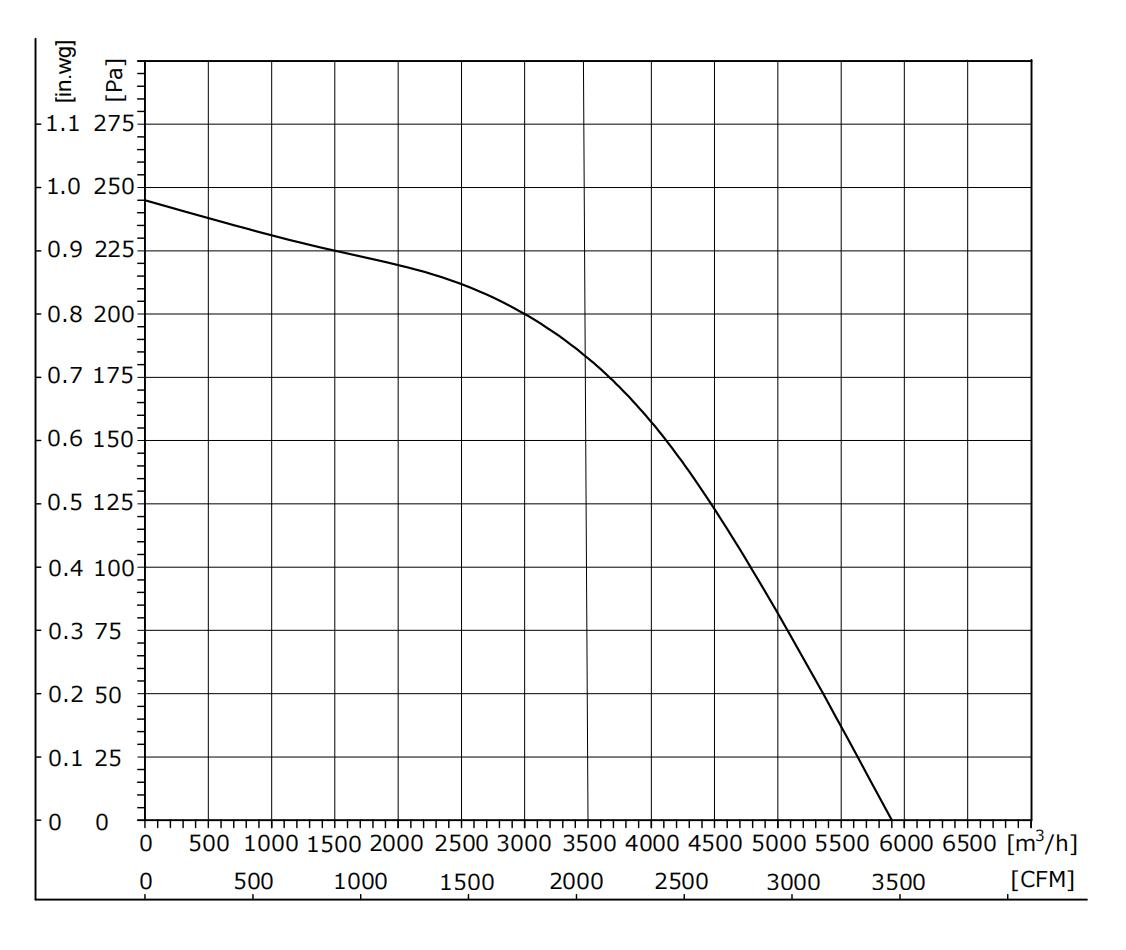

Điều kiện thử nghiệm：
ⅰ. Dữ liệu thử nghiệm được thu thập trong điều kiện môi trường và phương pháp lắp đặt đã quy định
ⅱ. Điện áp đầu vào---Điện áp hoạt động
ⅲ. Nhiệt độ---Nhiệt độ phòng 25℃
ⅴ. Độ ẩm---65%RH
Yêu cầu về an toàn
ⅰ. Khi lấy quạt ra, không được nâng trực tiếp dây dẫn của quạt. Nếu dây dẫn chịu lực quá mức, phần hàn bên trong có thể bị rơi ra
ⅱ. Không được cắm hoặc rút phích cắm dây dẫn của quạt khi quạt đang vận hành
ⅲ. Nếu quạt không hoạt động sau khi khởi động, không được chạm vào cánh quạt, rô-to hoặc các bộ phận khác, cần có nhân viên kỹ thuật chuyên nghiệp kiểm tra quạt để tránh quạt khởi động đột ngột gây chấn thương tay hoặc các chấn thương cá nhân khác
ⅳ. Dây nguồn và dây điều khiển của quạt không được nối ngược cực, nếu không sẽ bị cháy
ⅴ. Do đặc tính khởi động mềm của quạt, để tránh gây chấn thương cá nhân, không chạm vào cánh quạt hoặc các bộ phận khác của quạt khi đang có điện hoặc đang chạy ở tốc độ thấp
ⅵ. Quạt cần được vận hành và sử dụng dưới sự hướng dẫn của nhân viên chuyên môn để ngăn trẻ em tiếp xúc với sản phẩm này
ⅶ. Nếu dây nguồn bị mài mòn hoặc hư hỏng, cần gửi lại nhà sản xuất để sửa chữa hoặc thay thế theo hướng dẫn của nhà sản xuất
ⅷ. Là một bộ phận của quạt, không nên sử dụng động cơ riêng lẻ khi không có cánh quạt hoặc không có tải
Ưu điểm:
1. hiệu quả cao: Quạt ly tâm của chúng tôi có khả năng cung cấp lưu lượng gió và áp suất cao trong khi giảm thiểu tiêu thụ năng lượng, đảm bảo hiệu suất và hiệu quả tối ưu.
2. Độ ồn thấp: Áp dụng công nghệ động lực học chất lỏng tiên tiến để điều chỉnh góc cánh, tạo lưu lượng gió lớn đồng thời giảm mức độ ồn xuống mức tối thiểu
3. Phạm vi ứng dụng rộng rãi: Phù hợp với nhiều ngành công nghiệp và môi trường khác nhau, bao gồm thông gió công nghiệp, hệ thống HVAC, nông nghiệp, xây dựng, ô tô và nhiều lĩnh vực khác, mang đến các giải pháp tùy chỉnh linh hoạt (OEM/ODM).
4. Phát triển bền vững: Quạt của chúng tôi được thiết kế với các tính năng tiết kiệm năng lượng và thân thiện với môi trường. Sử dụng vật liệu mới như nhựa gia cố sợi thủy tinh, sản phẩm đáp ứng yêu cầu về năng lượng xanh, chịu được điều kiện làm việc khắc nghiệt và đảm bảo độ tin cậy lâu dài.
5. Dễ dàng lắp đặt và bảo trì: Được trang bị các tấm lắp đặt và tùy chọn gắn ống dẫn, quạt của chúng tôi có thiết kế thân thiện với người dùng và các bộ phận dễ bảo trì, giúp việc bảo dưỡng diễn ra thuận tiện, không gặp rắc rối.
