Khi một nhà sản xuất hàng không vũ trụ châu Âu cần nguồn không khí bù đáng tin cậy cho khu vực sản xuất, yếu tố quyết định không chỉ là lưu lượng không khí — mà còn là duy trì áp suất dương được kiểm soát bên trong khu vực sản xuất . Một cặp máy thổi đối xứng của FANOVA FS3G200-2AGD Máy thổi ly tâm EC một cửa hút hiện đang thực hiện đúng chức năng này, cấp khí vào tủ lọc để giữ bụi và các hạt gây nhiễm bẩn ra khỏi khu vực sản xuất độ chính xác cao.
Các khu vực sản xuất chính xác đặc biệt nhạy cảm với các chất gây ô nhiễm trong không khí. Trong quá trình lắp ráp và xử lý chính xác, bụi, hạt rắn và các chất gây ô nhiễm trong không khí được mang theo cùng luồng khí nguyên liệu có thể ảnh hưởng đến chất lượng và vệ sinh. Các giải pháp truyền thống thường dựa vào quạt không điều khiển, tiêu thụ điện liên tục, hoặc các quạt thổi cỡ lớn khó điều chỉnh phù hợp với nhu cầu thực tế.
Khách hàng mong muốn một quạt thổi nhỏ gọn, dễ điều khiển và ít cần bảo trì, có thể lắp đặt theo cặp thuận và nghịch quanh một tủ duy nhất — và hoạt động trên nguồn điện xoay chiều chuẩn 230 VAC một pha.

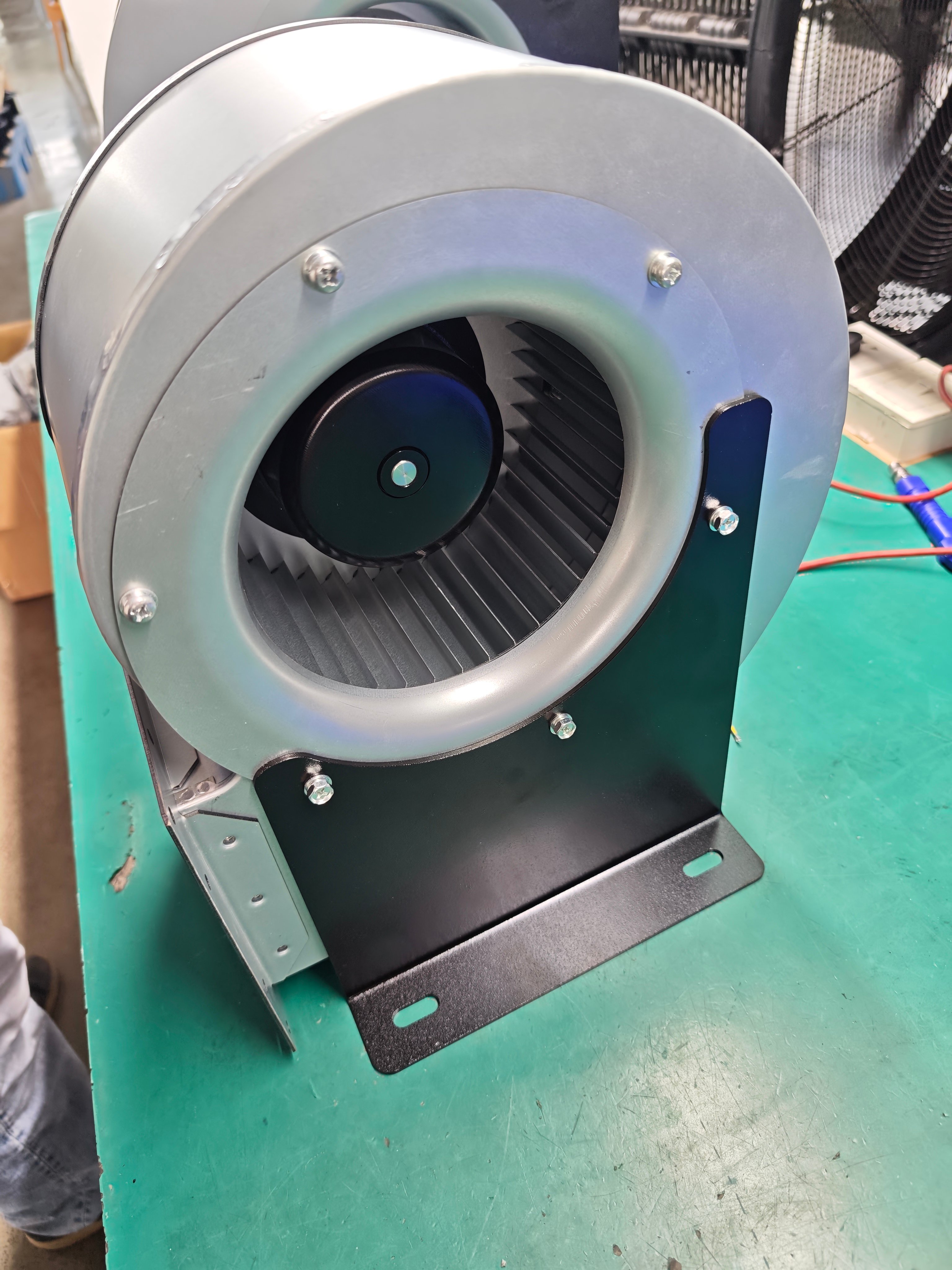

FANOVA cung cấp một cặp đối xứng quạt ly tâm hút khí một phía kiểu FS3G200 — gồm hai phiên bản 2LA và 2RA các biến thể có cùng mức định mức điện như nhau nhưng quay theo chiều ngược nhau, do đó chúng được lắp đặt đối xứng qua hai luồng khí của tủ.
| Thông số kỹ thuật | Giá trị (mỗi quạt) |
|---|---|
| Mô hình | FS3G200-2AGD-2LA / -2RA |
| Loại | Quạt ly tâm hút đơn EC, vỏ xoắn ốc |

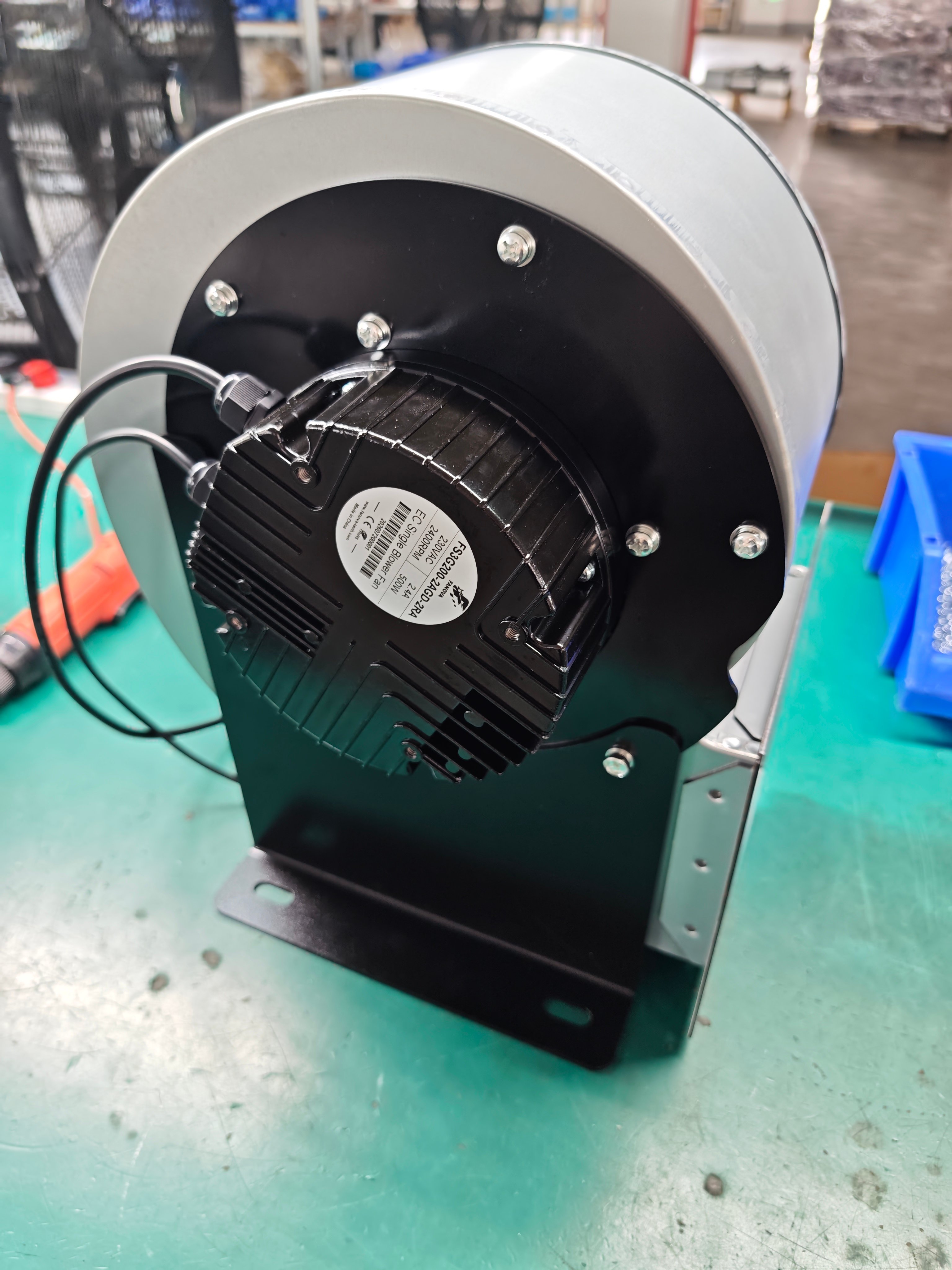

| Motor | BLEC102 · động cơ không chổi than nam châm vĩnh cửu, roto ngoài |
| Điện áp danh nghĩa | 230 VAC (dải 184–270) |
| Tần số | 50 / 60 Hz |
| Dòng điện tiêu thụ | 2,4 A ±10% |
| Tốc độ | 2400 vòng/phút ±5% |
| Tiêu thụ điện năng | 500 W ±10% |
| Lưu lượng gió tối đa | 1206,4 CFM / 2050 m³/giờ |
| Áp suất tĩnh tối đa | 4,44 in.wg / 1110 Pa |
| Mức áp suất âm thanh | 76,4 dB(A) ±5% |
| Lớp cách nhiệt | Lớp B |
| Độ bảo vệ | IP54 |
| Đầu vào điều khiển | 0–10 VDC / PWM / Modbus-485 |
| Xuất tín hiệu | FG (đồng hồ đo tốc độ quay) |
| Tuổi Thọ Thiết Kế | 50.000 giờ (L10) ở 40 °C, độ ẩm tương đối 15–65% |
| Bảo vệ | Giới hạn dòng điện · khởi động mềm · điện áp thấp/cao · quá nhiệt (linh kiện điện tử + động cơ) · kẹt roto · phân cực ngược |
Cặp quạt FS3G200 cung cấp không khí đã lọc dưới áp suất được kiểm soát cho khu vực sản xuất của cơ sở hàng không vũ trụ. Một cặp quạt quay trái và quay phải cho phép lắp đặt đối xứng với đường ống dẫn khí gọn gàng; giao diện điều khiển Modbus / tương tự cho phép cơ sở lập lịch và điều chỉnh lưu lượng khí theo lịch trình sản xuất.
