FW3G215-24GL-90
| Điện áp danh nghĩa | VẮC XOÁY | 230 |
| Dòng điện tiêu thụ | A | 0.65±10% |
| Tốc độ (vòng/phút) | tối thiểu -1 | 3750±5% |
| Tiêu thụ điện năng | W | 80±10% |
| Lưu lượng gió tối đa | CFM / m3 /H | 691.5/1175 |
| Áp suất tĩnh tối đa | In.wg /Pa | 1.08/270 |
20PCS
Mô tả ngắn gọn
Bộ FW3G215-24GL-90 là quạt trục một chiều có vành đỡ tích hợp, được thiết kế cho môi trường nhiệt độ thấp và có khả năng hoạt động ổn định xuống tới -40℃. Với nguồn điện 24VDC, quạt cung cấp lưu lượng gió cao lên đến 1846,9 m³/h, hỗ trợ điều khiển tốc độ 0–10VDC và PWM, phù hợp với nhiều hệ thống thông gió và làm mát tuần hoàn.
Thông số sản phẩm
Bộ FW3G215-24GL-90 là quạt trục DC có cấu trúc vành đỡ, được trang bị động cơ không chổi than roto ngoài BLDC92, định mức điện áp 24VDC với dải điện áp đầu vào từ 16–28VDC. Quạt cung cấp lưu lượng gió tối đa 1846,9 m³/h, vận hành ở tốc độ 3300±5% vòng/phút với mức tiêu thụ công suất 90W và mức áp suất âm thanh là 72 dB(A), phù hợp cho các ứng dụng thông gió yêu cầu lưu lượng gió lớn và áp suất tĩnh thấp. Dải nhiệt độ hoạt động kéo dài từ -40℃ đến 60℃, đảm bảo hiệu suất đáng tin cậy trong môi trường lạnh. Về mặt điện, quạt có khả năng chịu điện áp cách điện 600VAC và bao gồm các tính năng an toàn như giới hạn dòng điện, khởi động mềm, bảo vệ quá áp/dưới áp, bảo vệ kẹt roto, bảo vệ quá tải nhiệt và bảo vệ đảo cực. Cấu tạo cơ khí sử dụng cánh quạt làm bằng thép tấm mạ kẽm và nắp cuối bằng nhôm đúc nguyên khối, đường kính cánh quạt 215mm với bảy cánh, hỗ trợ lắp đặt ở mọi hướng và có trọng lượng tổng khoảng 2050g. Các tùy chọn điều khiển bao gồm điều chỉnh tốc độ dạng tương tự 0–10VDC và PWM (1–10kHz), cùng đầu ra cảm biến tốc độ FG (4 xung mỗi vòng quay). Quạt đáp ứng các tiêu chuẩn CE, RoHS, ISO9001 và ErP, rất phù hợp cho các ứng dụng thông gió kho lạnh, làm mát thiết bị công nghiệp, tuần hoàn không khí trong tủ điện và trao đổi không khí môi trường.
Ngày định mức
| Quạt trục EC với vành tường |  |
|
| LOẠI | FW3G200-2AGS-70 | |
| Mẫu | BLEC72 | |
| Pha | ~ | 1~ |
| Điện áp danh nghĩa | VẮC XOÁY | 230 |
| Phạm vi điện áp | VẮC XOÁY | 184~270 |
| Tần số | Hz | 50/60 |
| Dòng điện tiêu thụ | A | 0.65±10% |
| Tốc độ (vòng/phút) | tối thiểu -1 | 3750±5% |
| Tiêu thụ điện năng | W | 80±10% |
| Mức áp suất âm thanh | dB(A) | 71±5% |
| Lưu lượng gió tối đa | CFM / m3 /H | 691.5/1175 |
| Áp suất tĩnh tối đa | In.wg /Pa | 1.08/270 |
| Lớp cách nhiệt | ~ | Lớp B |
| Độ bảo vệ | ~ | Ip44 |
| Đầu vào điều khiển | ~ | 0~10VDC / PWM |
| Xuất tín hiệu | ~ | FG (Tach output) |

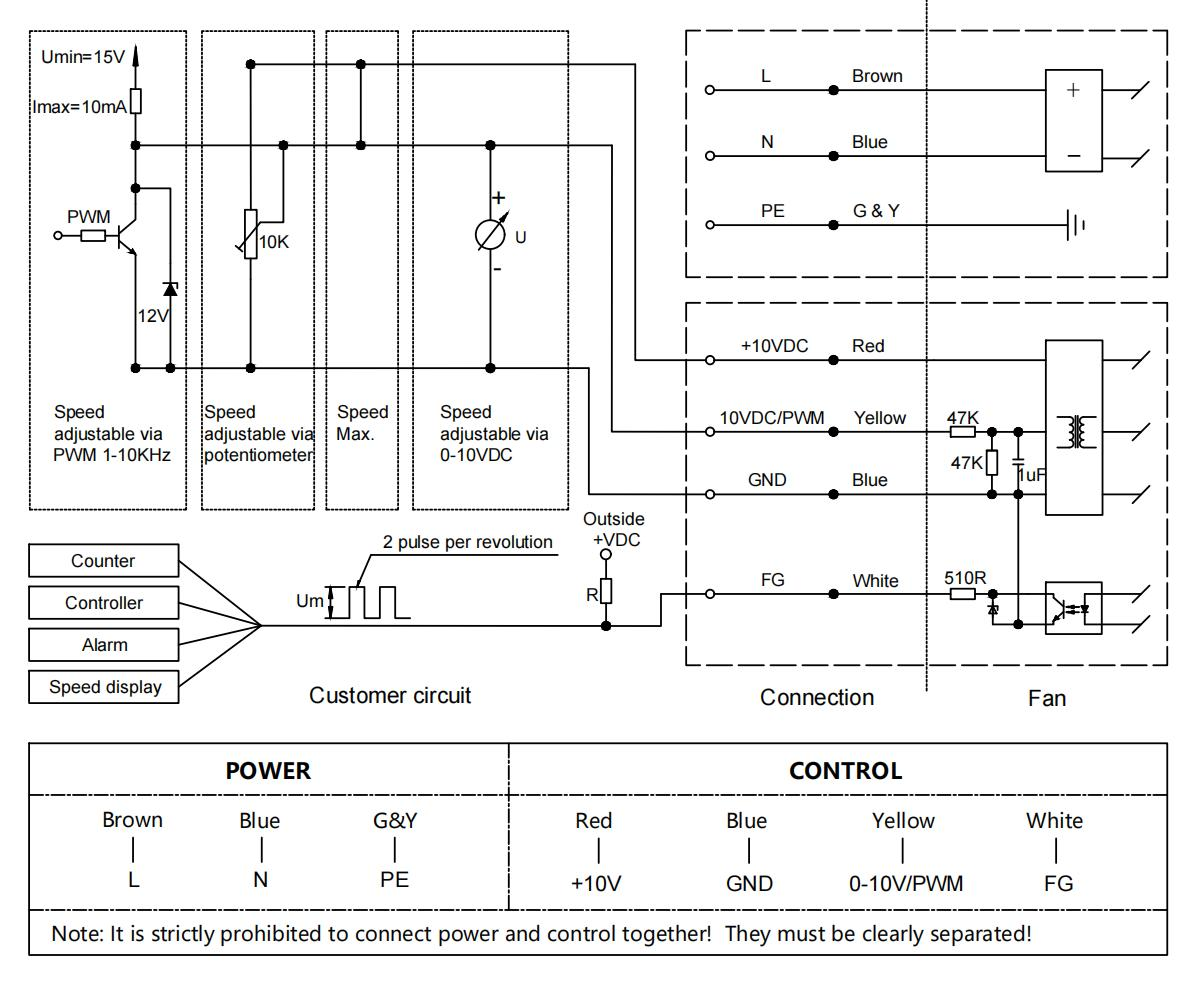

Sơ đồ kết nối
Ghi chú：
ⅰ. Chiều dài cáp tiêu chuẩn Tham khảo hình dưới. Chiều dài cáp có thể tùy chỉnh
Điều kiện thử nghiệm：
ⅰ. Dữ liệu thử nghiệm được thu thập trong điều kiện môi trường và phương pháp lắp đặt đã quy định
ⅱ. Điện áp đầu vào---Điện áp hoạt động
ⅲ. Nhiệt độ---Nhiệt độ phòng 25℃
ⅴ. Độ ẩm---65%RH
ⅰ. Khi lấy quạt ra, không được nâng trực tiếp dây dẫn của quạt. Nếu dây dẫn chịu lực quá mức, phần hàn bên trong có thể bị rơi ra
ⅱ. Không được cắm hoặc rút phích cắm dây dẫn của quạt khi quạt đang vận hành
ⅲ. Nếu quạt không hoạt động sau khi khởi động, không được chạm vào cánh quạt, rô-to hoặc các bộ phận khác, cần có nhân viên kỹ thuật chuyên nghiệp kiểm tra quạt để tránh quạt khởi động đột ngột gây chấn thương tay hoặc các chấn thương cá nhân khác
ⅳ. Dây nguồn và dây điều khiển của quạt không được nối ngược, nếu không sẽ làm cháy thiết bị
ⅴ. Do đặc tính khởi động mềm của quạt, để tránh gây chấn thương cá nhân, không chạm vào cánh quạt hoặc các bộ phận khác của quạt khi đang có điện hoặc đang chạy ở tốc độ thấp
ⅵ. Quạt cần được vận hành và sử dụng dưới sự hướng dẫn của nhân viên chuyên môn để ngăn trẻ em tiếp xúc với sản phẩm này
ⅶ. Nếu dây nguồn bị mài mòn hoặc hư hỏng, cần gửi lại nhà sản xuất để sửa chữa hoặc thay thế theo hướng dẫn của nhà sản xuất
ⅷ. Là một bộ phận của quạt, không nên sử dụng động cơ riêng lẻ khi không có cánh quạt hoặc không có tải
1. hiệu quả cao: Quạt ly tâm của chúng tôi có khả năng cung cấp lưu lượng gió và áp suất cao trong khi giảm thiểu tiêu thụ năng lượng, đảm bảo hiệu suất và hiệu quả tối ưu.
2. Độ ồn thấp: Áp dụng công nghệ động lực học chất lỏng tiên tiến để điều chỉnh góc cánh, tạo lưu lượng gió lớn đồng thời giảm mức độ ồn xuống mức tối thiểu
3. Phạm vi ứng dụng rộng rãi: Phù hợp với nhiều ngành công nghiệp và môi trường khác nhau, bao gồm thông gió công nghiệp, hệ thống HVAC, nông nghiệp, xây dựng, ô tô và nhiều lĩnh vực khác, mang đến các giải pháp tùy chỉnh linh hoạt (OEM/ODM).
4. Phát triển bền vững: Quạt của chúng tôi được thiết kế với các tính năng tiết kiệm năng lượng và thân thiện với môi trường. Sử dụng vật liệu mới như nhựa gia cố sợi thủy tinh, sản phẩm đáp ứng yêu cầu về năng lượng xanh, chịu được điều kiện làm việc khắc nghiệt và đảm bảo độ tin cậy lâu dài.
5. Dễ dàng lắp đặt và bảo trì: Được trang bị các tấm lắp đặt và tùy chọn gắn ống dẫn, quạt của chúng tôi có thiết kế thân thiện với người dùng và các bộ phận dễ bảo trì, giúp việc bảo dưỡng diễn ra thuận tiện, không gặp rắc rối.
