Paano Pinapabuti ng AHU Plug Fan ang Kawastuhan ng Pagpapahalaga sa Hangin?

Kung ikaw ay nakatayo na kahit isang beses sa tabi ng isang lumang air handling unit habang ito ay gumagana, alam mo ang tunog nito. Ang mababang, kumakagat na ungol na halo sa mataas na tonong uning-unin ng mga belt na pumipilay sa ilalim ng beban. Ito ang soundtrack ng kawalan ng kahusayan. Sa loob ng maraming dekada, iyan lamang ang presyo ng negosyo sa komersyal na HVAC. Tinanggap mo ang mga bill sa kuryente at ang mga problema sa pangangalaga dahil ganito lang talaga ang paraan ng paggana nito. Ngunit ang industriya ay tahimik na sumasailalim sa isang pagbabago, at sa sentro ng paglipat na ito ay isang kagamitan na hindi mukhang partikular na kahanga-hanga ngunit nagbabago ng lahat tungkol sa paraan ng paggalaw ng hangin sa loob ng isang gusali. Ang kagamitan na ito ay ang AHU plug fan.

Narito ang kaso tungkol sa mga tradisyonal na bentilador na pinapagana ng belt. Marami silang gumagalaw na bahagi na walang kinalaman sa pagpapagalaw ng hangin. Mayroon kayong mga belt na sumisira at pumapailanlang. Mayroon kayong mga pulley na kailangang i-align. Mayroon kayong mga bearing na kailangang bigyan ng langis at sa huli ay palitan. Ang bawat isa sa mga bahaging ito ay isang punto ng pagkawala ng enerhiya at potensyal na punto ng kabiguan. Ang plug fan ay gumagamit ng lubos na iba't ibang paraan. Sa halip na isang motor na nakaupo sa gilid at nagpapasa ng kapangyarihan sa pamamagitan ng goma na belt, ang motor ay direktang konektado sa impeller. Walang belt na maaaring lumipad, walang pulley na maaaring mali-align, at walang pagkawala sa transmisyon na kumakain sa kahusayan. Ito ay isang mas simple at mas malinis na paraan upang matapos ang gawain.

Ang Pagkakaiba ng Direct Drive

Ang pangunahing kalamangan ng isang plug fan ay nakasalalay sa isang simpleng pagpili sa disenyo. Ang impeller ay nakakabit nang direkta sa shaft ng motor. Maaaring hindi ito tunog na rebolusyonaryo, ngunit ang mga epekto ng desisyong iyon ay umaabot sa bawat aspeto ng pagganap ng sistema. Kapag inaalis ang belt at pulley system, agad na nawawala ang isang malaking pinagmumulan ng mekanikal na pagkawala. Ang belt drives ay likas na hindi epektibo. Sa pagitan ng limang hanggang labindalawang porsyento ng enerhiya na pumapasok sa motor ay hindi kailanman nararating ang mga blade ng fan. Nawawala ito bilang init, panlabas na pwersa (friction), at ingay.

Ang isang direktang drive na AHU plug fan ay nag-iiba sa lahat ng basurang iyon. Ang enerhiya mula sa motor ay pumapasok nang direkta sa pag-ikot ng backward curved impeller. Ibig sabihin, para sa parehong dami ng airflow, ang isang plug fan ay nangangailangan lamang ng mas kaunting kuryente. Sa loob ng isang taon—lalo na sa mga sistema na tumatakbo nang walang tigil—ang ganyang kahinaan sa kahusayan ay nagkakaroon ng tunay na halaga sa pera. Nagreresulta rin ito sa mas kaunting init na inilalagay sa hangin, kaya hindi kailangang magtrabaho nang husto ang mga cooling coils upang alisin ang dagdag na thermal load. Ito ay isang virtuous cycle kung saan ang kahusayan sa isang bahagi ay humahantong sa mas mahusay na pagganap sa buong air handling unit.

Muling Pag-isip sa Footprint sa Loob ng AHU

Ang espasyo sa loob ng isang air handling unit ay palaging limitado. Patuloy na sinusubukan ng mga inhinyero na ilagay ang higit pang mga coil, mas mahusay na pag-filter, at mas sopistikadong mga kontrol sa loob ng parehong kahon. Ang tradisyonal na mga nakakabit na bentilador ay kumuha ng maraming espasyo. Mayroon silang makapal na scroll casing na nagdidirekta sa daloy ng hangin, at ang motor ay nasa gilid, na nangangailangan pa ng karagdagang lapad o haba. Maaari itong pilitin ang buong AHU na maging mas malaki kaysa kailangan, na nagpapataas ng gastos sa materyales at ginagawang napakahirap ang pag-install sa mga makitid na mekanikal na silid.

Ang isang plug fan ng AHU ay ganap na binabago ang script na ito. Dahil wala itong scroll housing, ang bawat fan ay nagpapalabas ng hangin nang malaya sa loob ng plenum ng AHU. Ang motor ay nakatago nang maayos sa likuran ng impeller, na nagbibigay-daan sa napakakompaktong sukat ng buong yunit. Ito ay nagpapahintulot sa mga tagagawa na bawasan ang kabuuang sukat ng air handling unit nang hindi kinukompromiso ang kinerya nito. Ang mas maliit na AHU ay mas magaan, mas madaling i-install, at maaaring ilagay sa mga mekanikal na espasyo na hindi kailanman kayang sakupin ng isang tradisyonal na yunit na may katumbas na kapasidad. Para sa mga proyektong retrofit sa mga lumang gusali—kung saan ang mekanikal na silid ay idinisenyo noong limampung taon na ang nakalilipas—ang kakayahang makatipid ng espasyo na ito ay kadalasan ang nagpapagkaiba sa pagitan ng isang posible at praktikal na upgrade at ng isang imposibleng proyekto.

Ang Pagsasama ng Plug Fans at Teknolohiyang EC Motor

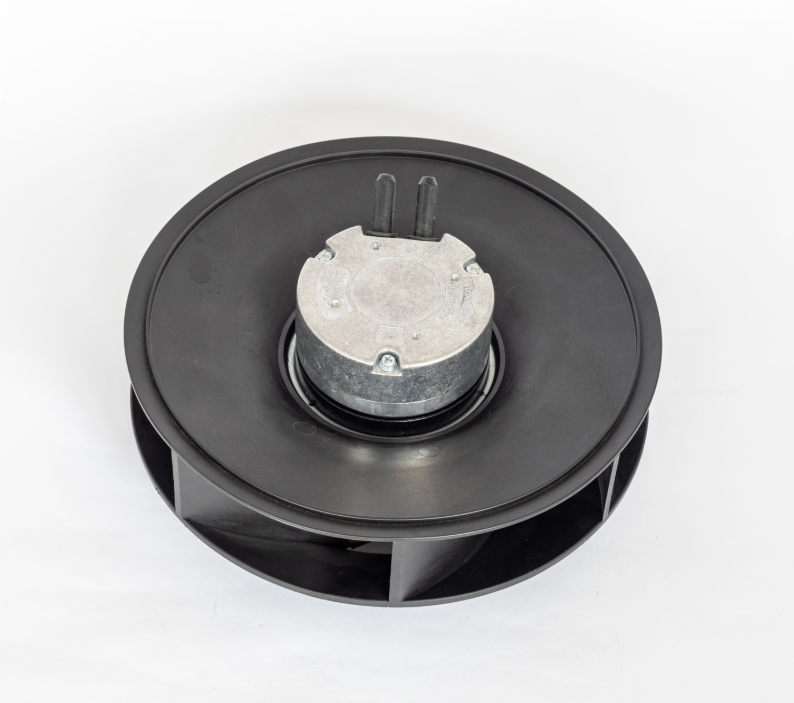

Ang konsepto ng plug fan ay nasa paligid na ng ilang panahon, ngunit tunay nga itong sumikat kasabay ng malawakang pag-ado ng teknolohiya ng EC motor. Ang mga lumang plug fan ay minsan ay gumagamit ng karaniwang AC motor na may mga panlabas na variable frequency drive. Ang ganitong setup ay nanatiling may kalamangan sa kahusayan ng direct drive, ngunit ang bahagi ng kontrol ay medyo mahirap gamitin. Ang mga modernong disenyo ng plug fan para sa AHU ay nagkakabit ng backward curved impeller sa isang electronically commutated motor na may built-in na drive electronics sa loob ng motor housing.

Ang kombinasyong ito ay napakahusay sa kahusayan. Ang mga motor na EC ay maaaring makamit ang mga rating ng kahusayan na higit sa kapatumbas na siyamnapu porsyento sa isang malawak na hanay ng mga bilis ng operasyon. Hindi tulad ng mga motor na AC na nawawala ang kahusayan nang malaki sa mas mababang bilis, ang isang motor na EC ay panatilihin ang kanyang pagganap kahit kapag tumatakbo ito sa bahagyang karga. Dahil ang mga yunit na panghawak ng hangin ay gumugol ng karamihan ng oras ng kanilang operasyon sa mga kondisyon ng bahagyang karga, ito ay napakahalaga. Ang bentilador ay maaaring bumaba ang bilis nito kapag ang gusali ay hindi kailangan ng buong daloy ng hangin, at ginagawa ito nang walang pagkawala sa kahusayan ng elektrikal. Ibig sabihin, ang mga pagtitipid sa enerhiya ay hindi lamang teoretikal na mga numero sa pinakamataas na antas. Nakikita ang mga ito sa bill ng kuryente buwan-buwan.

Mas Mababang Pagsisilbi Bilang Dagdag na Kadahilanan sa Kahusayan

Ang kahusayan ay hindi lamang tungkol sa kilowatt. Kasali rin dito ang mga oras ng paggawa, ang panahon ng pagkakabigo, at ang nakatagong gastos sa pagpapanatili ng operasyon ng kagamitan. Ang mga bentilador na pinapagalitan ng belt ay nangangailangan ng regular na pag-aalaga. Kailangang suriin ang tension ng mga belt at palitan kapag may mga palatandaan na ito ay sumisira. Kailangang maayos ang alignment ng mga pulley, o kung hindi man, magkakaroon ng di-pantay na pagsuot sa mga belt at mabubulok nang maaga. Kailangang lubrikan ang mga bearing, at sa huli, kailangang palitan ang buong bearing assembly. Ang lahat ng maintenance na ito ay nangangailangan ng mga bihasang teknisyan at nakatakdaang panahon ng pagkakabigo.

Ang isang plug fan ng AHU ay malaki ang nagpapababa sa ganoong pasanin sa pagpapanatili. Walang mga belt na kailangang palitan. Walang mga pulley na kailangang i-align. Ang disenyo ng direct drive ay may malaking bilang na mas kaunti pang gumagalaw na bahagi na maaaring mag-wear out o mabali. Para sa mga facility manager na abala na nga sa pagpapanatiling komportable ng mga lumang gusali, ito ay isang regalo. Ibig sabihin nito ay mas kaunting emergency call kapag nabali ang isang belt sa gitna ng heat wave. Ibig sabihin nito ay mas kaunting oras na ginugugol sa mga gawain ng preventive maintenance na inaalis ang mga technician mula sa iba pang priyoridad. At ibig sabihin nito ay mas mahabang service life ng kagamitan sa kabuuan. Ang ganitong pagbaba sa pagpapanatili ay isang sariling anyo ng kahusayan, na nagpapalaya ng mga yaman na maaaring ipaanod sa iba pang pagpapabuti ng gusali.

Redundansiya sa pamamagitan ng Mga Array ng Fan

Isa sa mga pinakakompeleng aplikasyon ng teknolohiyang plug fan ay ang konpigurasyong array ng hangin o pader ng hangin. Sa isang tradisyonal na AHU, isang malaking hangin lamang ang nangangasiwa sa buong kailangan ng daloy ng hangin. Kung mabigo ang hangin na iyon, hindi na gumagana ang buong yunit. Walang bahagyang operasyon, walang maayos na pagbaba ng performance. Nawawala ang bentilasyon ng gusali hanggang sa maisagawa ang mga pagkukumpuni. Ito ay isang solong punto ng kabiguan na maaaring magdulot ng malubhang konsekwensiya sa mga mahahalagang kapaligiran tulad ng mga ospital, sentro ng data, o mga pasilidad sa paggawa ng gamot.

Dahil ang mga kipas na ahu plug ay kompakto at modular, maaaring ayusin ang maraming mas maliit na kipas sa isang hanay upang tugunan ang parehong kabuuang kinakailangan ng daloy ng hangin. Ito ay lumilikha ng likas na redundansya. Kung mabigo ang isang kipas sa hanay, ang natitirang kipas ay maaaring pabilisin nang bahagya ang bilis upang kompensahin ang nawalang daloy ng hangin. Nanatiling aktibo ang sistema habang inaasahan ang pagpapanatili sa isang maginhawang oras. Hindi lamang ito tungkol sa katiyakan. Kasama rin dito ang kakayahang umangkop sa operasyon. Maaaring i-stage ang isang hanay ng kipas kaya’t tumatakbo lamang ang kinakailangang bilang ng kipas upang tugunan ang kasalukuyang pangangailangan. Ito ay nagpapabuti pa ng higit ang kahusayan sa bahagyang karga at nagpapahaba ng buhay ng serbisyo ng bawat indibidwal na kipas dahil hinahati nila ang gawain imbes na isang yunit lamang ang kumukuha ng buong pasanin ng tuloy-tuloy na operasyon.

Mga Tunay na Resulta sa Mundo na Nagsasalita Para sa Kanilang Sarili

Ang mga teoretikal na kalamangan ng plug fans ay maganda, ngunit ang tunay na patunay ay nasa larangan. Ang mga proyektong retrofit sa sektor ng komersyal na gusali ay nakadokumento ng malakiang pagtitipid sa enerhiya kapag ang mga belt-driven na bentilador ay pinalitan ng mga ahu plug fan array. Ang pagbawas ng enerhiya na dalawampu’t lima hanggang apatnapu’t porsyento ay hindi bihira, at sa ilang kaso, ang pagtitipid ay lumampas na sa limampu’t porsyento depende sa operating profile ng gusali. Ang mga numerong ito ay nagpapakita ng mga panahon ng pagbabalik (payback periods) na may kahulugan sa pananalapi—karaniwang nasa hanay na dalawa hanggang limang taon.

Higit sa mga numero ng enerhiya, napapansin ng mga taong naninirahan sa gusali ang pagkakaiba sa kaginhawahan. Ang mga plug fan na may EC motor ay nagbibigay ng mas maasikaso at mas tiyak na kontrol sa daloy ng hangin. Ang pagkakasunud-sunod ng mga fan ay karaniwang nagdudulot din ng mas pantay na daloy ng hangin sa harap ng mga coil at filter, na nagpapabuti sa kahusayan ng paglipat ng init at nababawasan ang posibilidad ng mainit o malamig na lugar sa espasyong pinaninirahan. At dahil gumagana ang mga fan sa mas mababang antas ng ingay, ang panloob na ugong ng sistema ng bentilasyon ay nawawala sa likuran ng atensyon mo—halos hindi mo na napapansin. Ito ang uri ng pagpapabuti na hindi nagsisilbing ulo ng balita ngunit ginagawa ang gusali na isang mas mainam na lugar para magtrabaho o tirahan.

Pagpili ng Tamang Kasama para sa Paglipat

Ang paglipat mula sa mga tradisyonal na bentilador patungo sa isang mataas na kahusayan na solusyon ng AHU plug fan ay isang matalinong hakbang, ngunit nangangailangan ito ng pakikipagtulungan sa isang partner na nauunawaan ang mga detalye ng inhinyerya. Ang pagpili ng bentilador ay dapat tugma sa mga tiyak na kinakailangan ng static pressure ng sistema. Ang mga kontrol ng motor ay kailangang maisama nang maayos sa building management system. At ang pisikal na instalasyon—kung ito man ay sa isang bagong yunit o bilang isang retrofit—ay nangangailangan ng maingat na pagpaplano upang matiyak na ang lahat ay tumutugma at gumagana ayon sa inaasahan.

Ang pinakamahusay na mga resulta ay nangyayari kapag ang tagapagkaloob ng bentilador ay nagtatrabaho nang magkasama sa koponan ng disenyo o sa facility manager upang tukuyin ang eksaktong mga teknikal na kailangan. Hindi ito isang sitwasyon kung saan ang isang sukat ay angkop para sa lahat. Ang iba't ibang laki ng impeller, rating ng kapangyarihan ng motor, at mga protocol ng kontrol ay lahat nakaaapekto sa pagkamit ng pinakamahusay na posibleng resulta. Ang isang kasosyo na kayang magbigay ng tumpak na datos tungkol sa pagganap—kabilang ang mga resulta ng pagsusuri sa wind tunnel at mga pagsukat ng ingay—ay nagbibigay ng tiwala sa koponan ng disenyo na ang sistema ay tutupad sa kanyang mga pangako. Ang antas ng transparensya at suportang teknikal na ito ang naghihiwalay sa isang simpleng tagapagkaloob ng sangkap mula sa tunay na kasosyo sa pagpapabuti ng pagganap ng gusali. Kapag tama ang mga detalye na ito, ang plug fan ng AHU ay naging hindi lamang isang mas epektibong paraan ng pagpapagalaw ng hangin kundi pati na rin ang pundasyon ng isang mas matalino at mas matatag na gusali.
