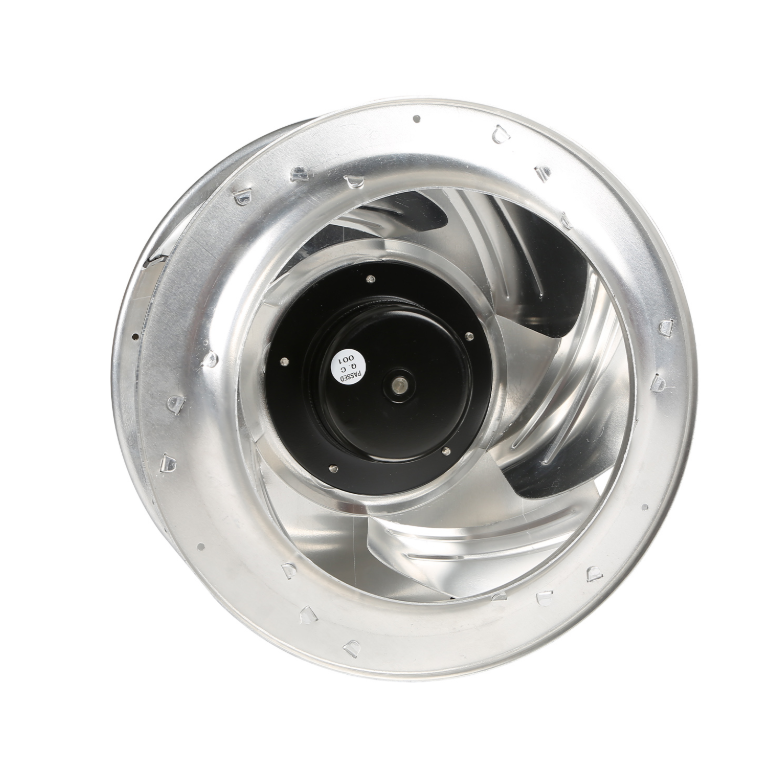

Почему для охлаждения шкафов следует использовать электронно-коммутируемый вентилятор?

Устранение паразитного тепла внутри компактных корпусов

Упакованная электроника внутри современных панелей управления, телекоммуникационных выпрямителей и распределительных стоек питания создаёт концентрированные тепловые нагрузки в ограниченных по габаритам металлических корпусах. При выборе осевого вентилятора с электронным управлением (ec fan) для охлаждения шкафов электротехнические инженеры учитывают не только простой показатель производительности в кубических футах в минуту, но и тепло, выделяемое самим двигателем. Традиционные однофазные вентиляторы с экранированными полюсами или конденсаторными двигателями переменного тока страдают от значительных потерь в медных обмотках и железном сердечнике ротора. Поскольку в асинхронном двигателе крутящий момент создаётся за счёт токов скольжения в роторе, центральная часть двигателя нагревается даже при небольших статических нагрузках. Когда монтажник устанавливает осевой или центробежный вентилятор переменного тока в нижней части входного отверстия шкафа, воздух, поступающий внутрь, сразу же нагревается от раскалённого корпуса двигателя ещё до того, как достигнет программируемых логических контроллеров (PLC) или преобразователей частоты (VFD), расположенных выше. Двигатели с электронным коммутатором (EC-двигатели) устраняют этот паразитный цикл нагрева за счёт использования постоянных магнитов во внешнем роторе в сочетании с микропроцессорным управлением переключением на борту. Отсутствие потерь на скольжение в роторе обеспечивает исключительно низкую температуру корпуса двигателя — он остаётся прохладным на ощупь, что гарантирует сохранение полной способности входящего воздуха поглощать тепло при его движении над чувствительными печатными платами и алюминиевыми радиаторами.

Регулирование скорости в замкнутом контуре и компенсация загрузки фильтра

Промышленные и коммерческие корпуса редко рассеивают одинаковую тепловую мощность круглосуточно. Автоматическая упаковочная линия или стойка медицинской визуализации могут работать в режиме ожидания с низким энергопотреблением ночью, а затем увеличивать токопотребление до максимального уровня во время дневных смен. Работа охлаждающих вентиляторов с фиксированной скоростью на максимальных оборотах в течение всего дня приводит к неоправданному расходу электроэнергии, создаёт раздражающий шум в помещении управления и засасывает избыточное количество пыли с производственного участка через входные жалюзи. Интеграция интеллектуальных бесщёточных вентиляторов кардинально улучшает тепловой контроль в корпусах за счёт трёх рабочих механизмов:

1. Плавное регулирование скорости с помощью ШИМ или аналоговых сигналов 0–10 В: встроенные электронные компоненты напрямую подключаются к термостатам шкафа или выходам ПЛК, обеспечивая плавное изменение скорости вращения рабочего колеса пропорционально показаниям внутренней температуры.

2. Экономия электроэнергии по кубическому закону в соответствии с Законами подобия для вентиляторов: поскольку потребляемая мощность вала пропорциональна кубу частоты вращения, снижение скорости вращения вентилятора в часы частичной нагрузки резко сокращает электропотребление и одновременно увеличивает срок службы смазки шарикоподшипников.

3. Обратная связь по тахометру в замкнутом контуре и сигнализация о заклинивании: встроенные датчики Холла точно отслеживают вращение вала и мгновенно передают сигнал неисправности на панель управления зданием при попадании постороннего предмета в лопасть рабочего колеса.

Согласно классификации эффективности вентиляторов по стандарту ISO 12759 и требованиям совместимости по электромагнитным помехам для систем преобразователей частоты по стандарту IEC 61800-3, электронные коммутируемые узлы обеспечивают высокую эффективность системы в диапазоне частичных нагрузок без генерации деструктивных гармонических помех на чувствительные управляющие шины.

Сравнение эксплуатационных характеристик технологий охлаждения шкафов

Выбор оптимального оборудования для теплового управления требует сопоставления способности создавать статическое давление с гибкостью регулирования, паразитным тепловыделением двигателя и интервалами технического обслуживания.

Приведённые выше сравнительные данные подчёркивают важный инженерный компромисс: в то время как EC-вентиляторы осевого типа перемещают большие объёмы воздуха через открытые перфорированные дверцы серверных стоек, герметичные промышленные шкафы с гофрированными пылевыми фильтрами требуют применения центробежных EC-колес с загнутыми назад лопатками для преодоления статического сопротивления.

Практические уроки от модернизации корпуса солнечного инвертора в Техасе

Игнорирование падения давления на фильтрах и колебаний температуры окружающей среды может привести к аварийному отключению автоматизированной инфраструктуры в самый неподходящий момент. Во время летнего аудита надёжности на коммерческом объекте солнечной энергетики и аккумуляторных систем хранения энергии в западном Техасе техники по обслуживанию столкнулись с повторяющимися тревожными сигналами теплового снижения мощности в послеобеденное время — они возникали одновременно в двадцати наружных шкафах инверторов. Изначально шкафы оснащались осевыми фильтровентиляторами переменного тока с фиксированной частотой вращения, установленными в нижних дверцах. В течение нескольких недель сухой и ветреной погоды мелкий пустынный пылевой субстрат забил маты входных фильтров, удвоив статическое сопротивление решёток. Поскольку стандартные осевые лопасти не способны создавать высокое статическое давление, реальный объём воздушного потока внутри шкафов резко упал, а перегруженные двигатели переменного тока начали выделять дополнительное тепло непосредственно под радиаторами инверторов. Кроме того, работа вентиляторов на полной скорости в прохладные пустынные ночи приводила к проникновению утренней конденсации внутрь шкафов. Замена дверец шкафов на центробежные фильтровентиляторы с загнутыми назад лопатками, выполненные по технологии EC и подключённые к внутренним датчикам температуры и влажности, решила обе проблемы. Каждый раз, когда днём температура внутри шкафов повышалась или возрастало сопротивление фильтров, управляющая цепь 0–10 В увеличивала крутящий момент рабочего колеса для поддержания положительного избыточного давления внутри; ночью же вентиляторы переходили в режим минимального холостого хода, предотвращая попадание пыли и влаги в электронные компоненты.

Аэродинамические материалы для рабочих колёс и надёжные решения для вентиляторов

Разумеется, электронное управление двигателем не является панацеей, если геометрия физического рабочего колеса или пластиковый корпус деградируют под нагрузкой. В экстремальных высокотемпературных печах, где температура окружающего воздуха превышает тепловые пределы встроенных печатных плат, внешние конфигурации двигателей остаются необходимыми. Для стандартного промышленного оборудования, панелей управления системами отопления, вентиляции и кондиционирования воздуха (HVAC), стойк для транспортных сигнальных систем и электроники бытовых приборов сочетание рабочих колёс из стекловолоконного пластика с прецизионными бесщёточными двигателями устраняет деформацию лопастей и динамический дисбаланс.

Для производителей корпусов, интеграторов систем автоматизации и конструкторов оригинального оборудования, ищущих надежное оборудование для теплового управления, Fanova объединяет более чем двадцатилетний опыт специализированной инженерной разработки центробежных вентиляторов EC, осевых вентиляторов и спиральных воздуходувок. Опираясь на собственные аэродинамические исследования и разработки, передовые формулы пластиковых материалов и строгие производственные испытания, команда предлагает настраиваемые малошумные решения для охлаждения, предназначенные для защиты критически важной электроники на промышленных и коммерческих рынках по всему миру.
