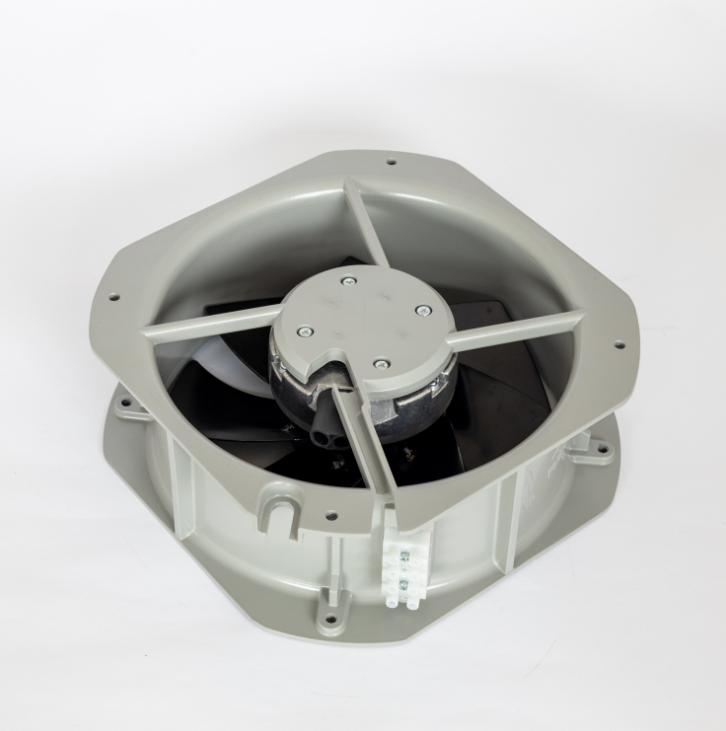

Применение радиальных вытяжных вентиляторов в промышленности.

Аэродинамические принципы центробежной генерации давления

Перемещение воздуха через открытое окно требует минимальных механических усилий, однако прокачка загрязнённых воздушных потоков через плотные фильтровальные блоки и извилистые воздуховоды из листового металла требует значительного статического давления. Радиальный вытяжной вентилятор решает эту задачу гидродинамики, перенаправляя воздушный поток на девяносто градусов — от центрального всасывающего патрубка к внешней периферии вращающегося рабочего колеса. По мере вращения рабочего колеса центробежная сила ускоряет молекулы воздуха по направлению к его периферии вдоль лопаток, преобразуя кинетическую скорость в высокое статическое давление внутри окружающего спирального корпуса (улитки) или открытого коллектора. В отличие от стандартных осевых пропеллеров, которые теряют работоспособность при резком росте сопротивления на выходе, радиальные рабочие колёса обеспечивают стабильный массовый расход даже при работе против забитых фильтров твёрдых частиц или длинных вытяжных шахт. Согласно лабораторным методам аэродинамических испытаний AMCA 210 и промышленным стандартам производительности вентиляторов ISO 5801, центробежные конструкции формируют крутые характеристики «давление–расход», предотвращающие обратный поток в воздуховодных сетях с высоким гидравлическим сопротивлением. В зависимости от того, изогнуты ли лопатки вперёд по направлению вращения, отклонены назад или расположены строго радиально от ступицы, инженеры могут настраивать воздуходувную установку под конкретные задачи: охлаждение компактных корпусов, фильтрацию в чистых помещениях или удаление промышленных выбросов, содержащих твёрдые частицы.

Основные сценарии применения в промышленности, медицине и коммерции

Поскольку радиальные воздушные потоки надёжно справляются с высоким статическим давлением, инженеры по эксплуатации помещений устанавливают такие агрегаты в самых разных машинах, инфраструктурных объектах и системах окружающей среды:

1. Установки очистки воздуха и системы отопления, вентиляции и кондиционирования воздуха для чистых помещений: центробежные рабочие колёса с загнутыми назад лопатками размещаются непосредственно за высокоэффективными фильтрами твёрдых частиц в медицинских лабораториях, фармацевтических помещениях и коммерческих воздухообрабатывающих агрегатах, обеспечивая стабильный ламинарный воздушный поток по мере постепенного засорения фильтрующего материала пылью.

2. Промышленное оборудование и тепловой контроль в шкафах: компактные вихревые нагнетатели и моторизованные рабочие колёса удаляют избыточное тепло из высокочастотных преобразователей питания, автоматических лазерных резаков и стоек телекоммуникационных выпрямителей, где плотно упакованная электроника препятствует прямому осевому воздушному потоку.

3. Сети для удаления паров и сбора пыли: радиальные колёса с прямыми лопатками и усиленные центробежные вентиляторы удаляют сварочные дымы, шлифовальную стружку и древесную пыль через местные вытяжные зонты, не допуская накопления липких волокон на поверхностях лопаток.

4. Вентиляция транспортных средств и коммерческой бытовой техники: низкопрофильные центробежные вентиляторы обеспечивают циркуляцию кондиционированного воздуха внутри железнодорожных пассажирских вагонов, рефрижераторных установок холодовой цепи и коммерческих конвекционных печей, где строго ограничена глубина монтажа.

Сравнение характеристик при различных геометриях радиальных рабочих колёс

Выбор подходящей радиальной конфигурации требует согласования ориентации лопаток с чистотой воздушного потока, акустическими ограничениями и сопротивлением статическому давлению.

Приведённое выше инженерное сравнение подчёркивает важную эксплуатационную границу: хотя вихревые вентиляторы с загнутыми вперёд лопатками обеспечивают впечатляющий воздушный поток при минимальных габаритах, воздействие на их мелко изогнутые лопатки жирных кухонных паров или волокнистой пыли цехов быстро выводит ротор из динамического баланса.

Практические уроки модернизации завода прецизионной обработки металлов в Огайо

Несоответствие геометрии рабочего колеса и управления двигателем реальным условиям в воздуховодах зачастую приводит к хроническим проблемам с техническим обслуживанием. При модернизации систем вентиляции для обеспечения экологической безопасности на предприятии по точной обработке металлов и сборке электроники в центральной части штата Огайо инженеры завода столкнулись с регулярным перегоранием двигателей шести централизованных установок для удаления тумана и паров. Исходное оборудование включало ременные вентиляторы с передним загибом лопаток, приводимые в действие асинхронными двигателями переменного тока с фиксированной частотой вращения. В течение нескольких месяцев эксплуатации микроскопические капли охлаждающей жидкости и мелкая металлическая пыль оседали на изогнутых лопатках рабочего колеса, увеличивая массу вращающихся частей и одновременно засоряя основные мешочные фильтры на выходе. По мере роста статического давления внутри воздуховодов двигатели с фиксированной частотой вращения попадали в неустойчивую зону помпажа на характеристике вентилятора, вызывая сильную вибрацию до обрыва приводных ремней или срабатывания тепловых защит. Замена устаревших ременных вентиляторов на радиальные вытяжные вентиляторы с обратным загибом лопаток и непосредственным приводом, оснащённые бесколлекторными электродвигателями с электронным коммутированием, устранила узкое место. Благодаря крутому обратному загибу лопаток масляный туман естественным образом стекает с рабочего колеса, а встроенные электронные блоки управления бесколлекторными двигателями автоматически корректируют частоту вращения для компенсации засорения фильтров; в результате предприятие полностью отказалось от обслуживания ременной передачи и стабилизировало разрежение под каждой местной вытяжной решёткой.

Электронно-коммутируемые двигатели и надежные решения для вентиляторов

Современная промышленная вентиляция всё чаще отказывается от громоздких внешних асинхронных двигателей и клиновых ремней в пользу интегрированных электронно-коммутируемых двигателей с внешним ротором. Поскольку постоянные магниты устанавливаются непосредственно внутри ступицы ротора, несущей лопасти рабочего колеса, двигатель размещается непосредственно в потоке охлаждающего воздуха, при этом исключаются муфты соединения валов и потери при передаче мощности. Встроенные входы для широтно-импульсной модуляции и аналогового регулирования скорости позволяют системам управления зданием плавно повышать или снижать объём вытяжки в ответ на показания датчиков качества воздуха в реальном времени. Кроме того, современные рабочие колёса из высокопрочных инженерных пластиков, армированных стекловолокном, способны обеспечивать сложные трёхмерные аэродинамические закрутки лопастей, недостижимые при штамповке листового металла, что снижает массу ротора и нагрузку на пусковой момент.

Для производителей оборудования, интеграторов систем отопления, вентиляции и кондиционирования воздуха (HVAC) и проектировщиков промышленных объектов, которым требуются надёжные устройства для перемещения воздуха, Fanova предлагает более чем двадцатилетний опыт специализированной инженерной разработки центробежных электродвигателей постоянного тока (EC), осевых вентиляторов и спиральных воздуходувок. Производственная команда, опирающаяся на специализированные аэродинамические исследовательские группы, разработку собственных пластиковых материалов и автоматизированные производственные линии, создаёт гибко настраиваемые энергоэффективные решения в области воздушного потока, адаптированные под задачи очистки воздуха, вентиляции, медицинского оборудования, транспорта и промышленных машин по всему миру.
