Rotor Centrífugo em Aço Inoxidável SS316 para Ventilação de Minas — Projetado para Ser à Prova de Explosão

Rotor centrífugo à prova de explosão em aço inoxidável SS316: seleção de materiais e projeto estrutural para ventilação em minas petrolíferas

Introdução: A respiração sob a mina

Nas operações petrolíferas e mineradoras, o sistema de ventilação constitui a principal linha de defesa para a segurança do pessoal subterrâneo. O acúmulo de metano, a dispersão de sulfeto de hidrogênio e a suspensão de poeira combustível — esses perigos invisíveis exigem um nível de rigor de engenharia dos equipamentos de ventilação muito superior aos requisitos industriais convencionais. No centro de cada circuito de ventilação encontra-se o rotores centrífugos , o único elemento de potência rotativo. A escolha do material e o projeto estrutural definem a envelope de segurança de todo o sistema.

Este artigo baseia-se na experiência de engenharia de campo para analisar o Rotor centrífugo em aço inoxidável austenítico SS316 em três dimensões: ciência dos materiais, dinâmica estrutural e controle de processo de fabricação — tudo isso no contexto de ventilação para minas petrolíferas à prova de explosão e resistente à corrosão. Para obter informações sobre nossa linha completa de produtos, consulte o Catálogo de ventiladores centrífugos FANOVA .

1. Por que o SS316 — Seleção do material orientada pelos mecanismos de corrosão

1.1 Três desafios de corrosão em ambientes minerários

O fluxo de ar através de um poço de ventilação de mina petrolífera está longe de ser limpo. Com base em dados de amostragem de campo, o ar de retorno típico da mina contém:

• H₂S (sulfeto de hidrogênio) : A concentração varia entre 5 e 200 ppm. Em ar úmido, o H₂S forma um condensado ácido sulfúrico fraco capaz de causar taxas de corrosão uniforme superiores a 0,5 mm/ano em aços-carbono convencionais.
• Cl⁻ (íons cloreto) : Originários da evaporação da água salgada da formação geológica, os cloretos são o principal fator desencadeante da corrosão por pites e da fissuração sob tensão (SCC) em aços inoxidáveis austeníticos.
• CO₂ + H₂O : A formação de ácido carbônico reduz o pH do condensado para a faixa de 4,5 a 5,5, acelerando a corrosão eletroquímica.

A presença simultânea desses três agentes corrosivos exige que o material do impulsor resista simultaneamente à corrosão uniforme, à corrosão por pites e à fissuração sob tensão induzida por cloretos.

1.2 SS316 vs. SS304: A diferença decisiva de 2% de molibdênio

SS316 adiciona 2,0–3,0% de molibdênio (Mo) à composição básica do SS304. Esse ajuste aparentemente menor na liga produz uma diferença de desempenho de ordem de grandeza em ambientes contendo cloretos:

Métrica de Desempenho	Ss304	SS316	Padrão de ensaio
Equivalente de Resistência à Corrosão por Pites (PREN)	≥ 18	≥ 24	PREN = %Cr + 3,3×%Mo + 16×%N
Temperatura Crítica de Corrosão por Pites (CPT)	≈ 15 °C	≈ 25 °C	ASTM G48 Método E (6% FeCl₃)
Concentração Limite de Cl⁻ para SCC	≈ 10 ppm (> 60 °C)	≈ 50 ppm (> 60 °C)	NACE TM0177
Taxa de Corrosão Uniforme (5% H₂SO₄, 25 °C)	> 1,0 mm/ano	< 0,3 mm/ano	Ensaio de Imersão ASTM G31

Para as condições operacionais do ar de retorno da mina — temperatura de 25–45 °C, UR de 70–95%, concentração de Cl⁻ de 20–80 ppm — a temperatura crítica de precipitação (CPT) do aço inoxidável 304 situa-se exatamente no limite superior da janela operacional, ao passo que o aço inoxidável 316 mantém uma margem de aproximadamente 10 °C. Este é o julgamento técnico fundamental que justifica a especificação do aço inoxidável 316.

1.3 Metalurgia da Soldagem e Manutenção da Resistência à Corrosão

As pás do impulsor são unidas às capas frontal e traseira por soldas de filete contínuas. A soldagem em aço inoxidável 316 exige um rigoroso controle da entrada de calor (recomendado entre 0,8 e 1,5 kJ/mm) e da temperatura entre passes (≤ 150 °C) para evitar a precipitação de carbonetos de cromo na zona afetada pelo calor (ZAC), o que tornaria o material suscetível à corrosão intergranular. Para conjuntos de impulsor com espessura do material ≤ 3 mm, Soldagem TIG (GTAW) com arame de adição ER316L é o processo padrão — executado por um soldador TIG certificado, não automatizado. A decapagem e passivação pós-soldagem (banho ácido misto de HNO₃ + HF) restauram a integridade da película passiva de Cr₂O₃ em todas as zonas soldadas.

2. Projeto à prova de explosão — Da supressão de faíscas à isolamento estrutural

2.1 Eliminação de faíscas causadas por atrito mecânico

A proteção contra explosões para equipamentos de ventilação mineira é regida pela ATEX 2014/34/EU (UE) ou GB 3836 (China) normas. As centelhas mecânicas são uma verdadeira fonte de ignição: quando um impulsor giratório entra acidentalmente em contacto com um componente estacionário, o atrito com metais ferrosos pode gerar partículas incandescentes superiores a 1000°C.

SS316, como um aço inoxidável austenítico, é de peso não superior a 20 g/m2 - Não. Isto significa que, mesmo em condições de contacto anormais, não produz as centelhas de atrito de alta temperatura características do aço carbono. Mas esta é apenas a primeira camada de protecção.

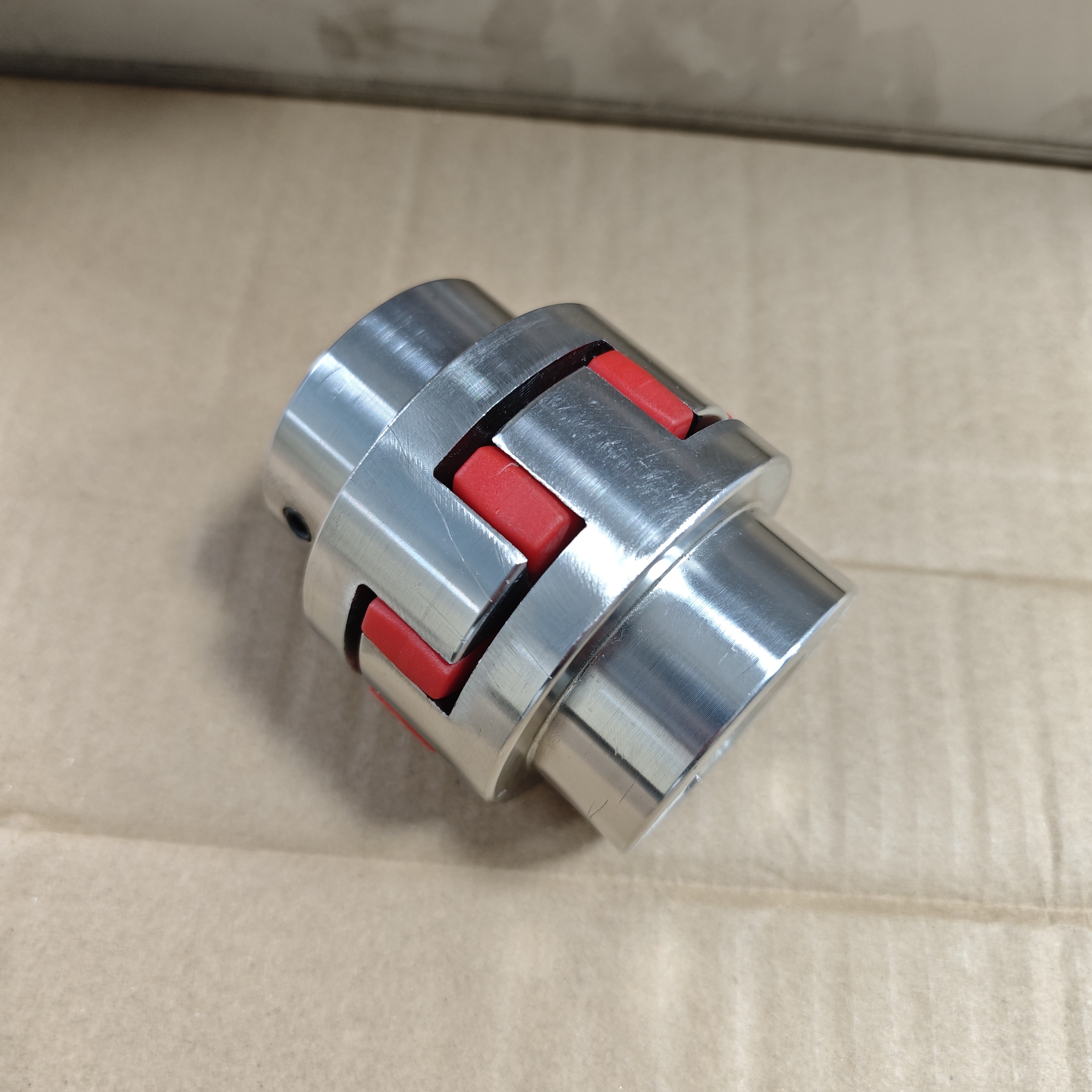

2.2 Acoplamento Elástico em Bloco: Interrompendo o Caminho de Condução Rígido

O acoplamento elástico em bloco instalado entre o eixo do motor e o eixo do impulsor é a característica de segurança central deste projeto personalizado.

Um elemento elastomérico de poliuretano (PU) é embutido entre as duas metades das flanges do acoplamento para atingir os seguintes objetivos:

• Isolamento Elétrico : O elastômero interrompe a continuidade metálica entre o eixo do motor e o eixo do impulsor, eliminando a corrosão eletrolítica causada por correntes no eixo do impulsor. Simultaneamente, divide o lado do motor e o lado do impulsor em dois circuitos elétricos independentes para zoneamento à prova de explosão.
• Desacoplamento de Vibrações : Compensa desalinhamentos radiais de até ±1,0 mm e desalinhamentos angulares de até ±1,0°. Absorve transientes de torque de partida do motor, protegendo a estrutura de solda do impulsor contra carregamentos cíclicos.
• Modo de Falha Sem Faíscas sob sobrecarga extrema, o elemento elastomérico se rompe antes que qualquer componente metálico falhe — substituindo um evento de cisalhamento não metálico por uma colisão metal-metal, eliminando a geração de faíscas no ponto de falha.

O elastômero de PU é especificado com dureza de 92–95 Shore A e faixa de temperatura de operação de -30 °C a +100 °C, cobrindo integralmente a janela de temperatura de operação para aplicações de ventilação em minas.

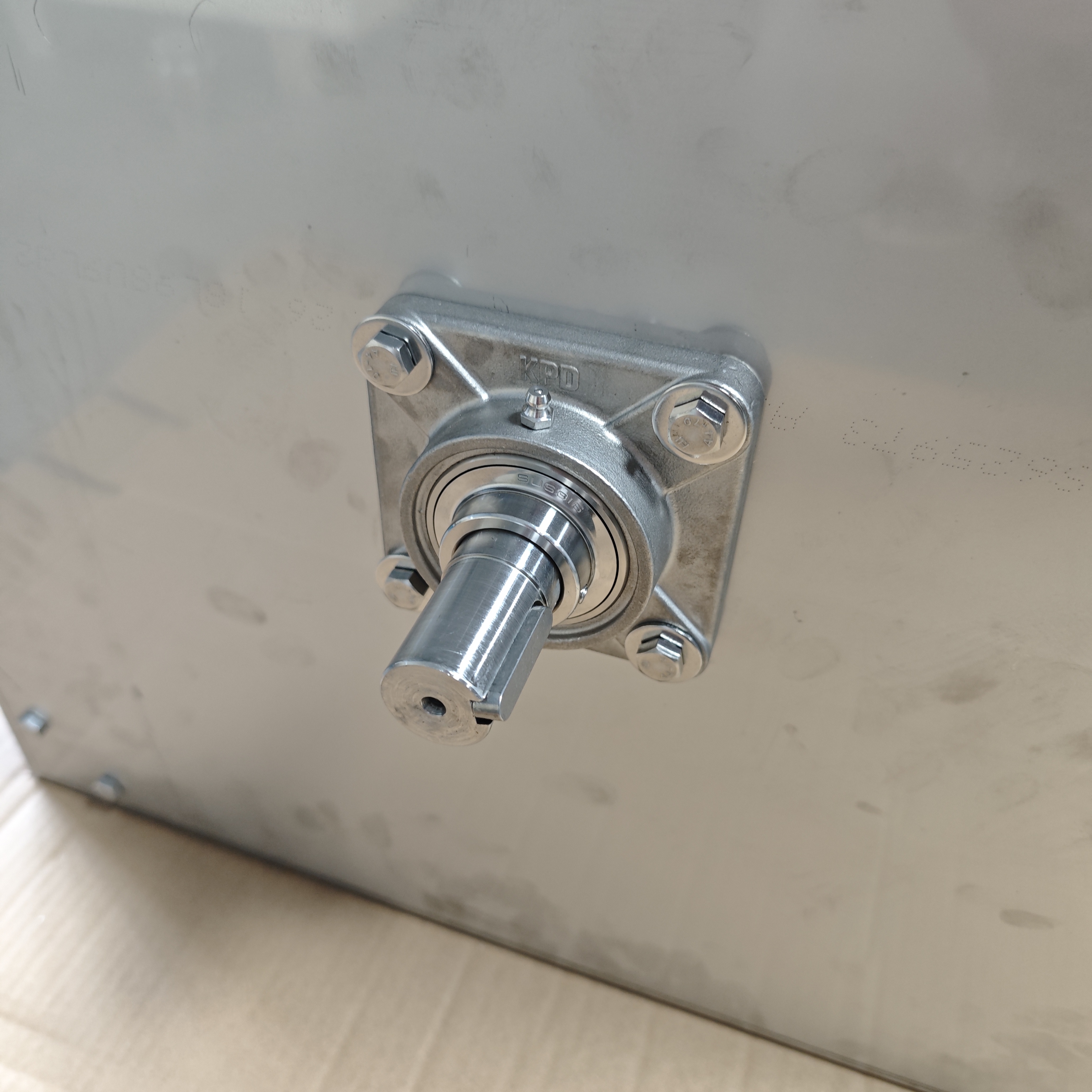

2.3 Suporte Independente do Suporte do Rolamento: Separação de Cargas e Isolamento Térmico

Em projetos convencionais de ventiladores, o suporte do rolamento é frequentemente fixado diretamente à carcaça do ventilador. Isso cria duas vias de falha:

1. As vibrações da carcaça são transmitidas diretamente ao rolamento , acelerando a fadiga por esfoliação dos elementos rolantes e reduzindo significativamente a vida útil real L₁₀ abaixo do valor calculado.
2. Condução térmica proveniente da carcaça (ao manipular meios em temperaturas elevadas) eleva a temperatura de operação do rolamento além do ponto de gota da graxa, causando falha na lubrificação.

O suporte independente para o rolamento o projeto resolve ambos os problemas por meio das seguintes características estruturais:

Característica de design	Função	Implicação de Segurança
Carcaça do rolamento separada da carcaça do ventilador	Bloqueia o caminho de vibração da carcaça para o rolamento	A vida útil real do rolamento aproxima-se da vida teórica L₁₀
Carcaça em ferro fundido + placa de base em aço inoxidável SS316	Amortecimento de vibrações + barreira contra corrosão	O coeficiente de amortecimento do ferro fundido (η ≈ 0,01) supera amplamente o do aço (η ≈ 0,002)
Flange com quatro parafusos e posicionamento ajustável com calços	Precisão de alinhamento ≤ 0,05 mm	Elimina cargas parasitas decorrentes de desalinhamento
Junta de barreira térmica na interface de montagem	Condutividade térmica < 0,5 W/m·K	Impede a transferência de calor para o rolamento em condições transitórias

3. Projeto aerodinâmico do impulsor — conciliando eficiência com segurança contra explosões

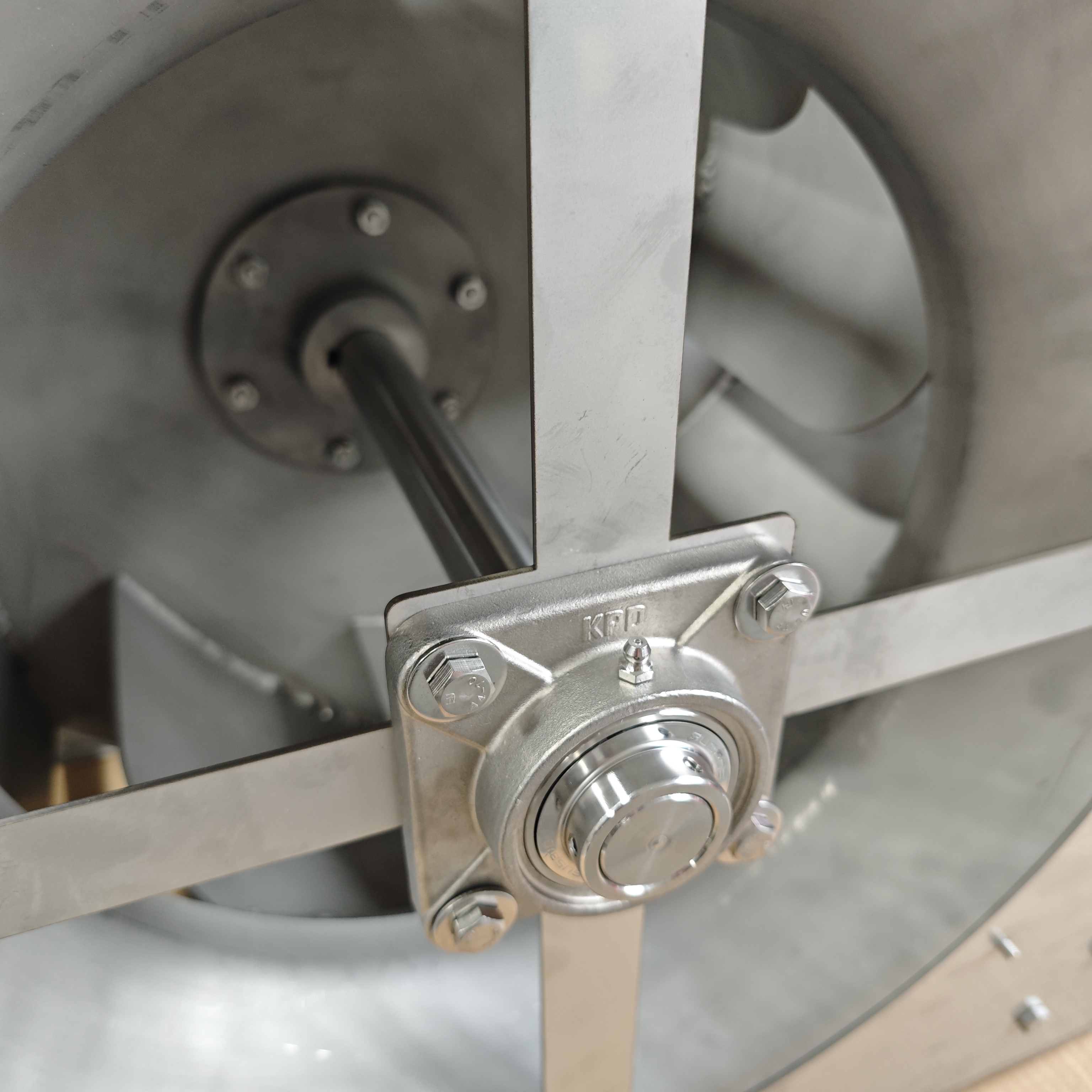

3.1 Segurança inerente das pás curvadas para trás

Os impulsores centrífugos são classificados em tipos com pás curvadas para frente, radiais e curvadas para trás. A ventilação em minas adota lâminas curvadas para trás cuja curva característica de potência é auto-limitante: quando o fluxo excede o ponto de projeto, a potência no eixo diminui em vez de aumentar , proporcionando proteção intrínseca contra sobrecarga.

Isso significa que, mesmo que a válvula de regulação do duto seja acidentalmente deixada totalmente aberta, o motor não será levado à sobrecarga nem superaquecerá. Em um ambiente com risco de explosão, qualquer superaquecimento de equipamentos elétricos é inaceitável — o perfil aerodinâmico do rotor funciona, por si só, como um dispositivo de segurança.

3.2 Principais Parâmetros Aerodinâmicos

• Número de pás : 6–8 pás, otimizadas em função da velocidade específica (nₛ) para equilibrar eficiência máxima com controle de ruído causado pela frequência de passagem das pás (BPF).
• Ângulo de saída da pá β₂ : 40°–60° curvado para trás, atingindo o equilíbrio ideal entre alta eficiência (η ≥ 78%) e a correção aerodinâmica relativa ao número finito de pás.
• Razão entre os diâmetros de entrada e saída D₁/D₂ : 0,55–0,65, mantendo o número de Mach relativo na entrada ≤ 0,3 para evitar perdas por compressibilidade.
• Folga entre a língua da voluta : ≥ 8% do diâmetro externo do rotor, reduzindo o ruído tonal da frequência de passagem das pás (BPF) e minimizando a erosão por impacto de partículas sólidas no ponto de corte.

4. Processo de fabricação e controle de qualidade

4.1 Sequência de soldagem e controle de deformação

O coeficiente de expansão térmica do aço inoxidável SS316 (16,0 × 10⁻⁶ /K, 0–100 °C) é aproximadamente 40% maior que o do aço carbono. O controle da deformação causada pela soldagem representa o maior desafio único na fabricação. A sequência de processo qualificada é a seguinte:

1. Chapas cortadas a laser : O disco frontal, o disco traseiro e as pás são cortados individualmente. As pás incluem uma folga de contração de soldagem de 0,5 mm.
2. Soldagem de fixação para posicionamento : Cada lâmina é soldada por pontos à carcaça traseira em 6 pontos simétricos. Entrada de calor controlada para ≤ 0,5 kJ/mm por ponto.
3. Soldagem em sequência alternada : As soldas são depositadas em sequência diametralmente oposta ao redor da circunferência. Comprimento da passada única ≤ 50 mm. Temperatura entre passes ≤ 150 °C.
4. Soldagem de fechamento da carcaça frontal : As soldas de filete entre a carcaça frontal e as lâminas são depositadas por último, utilizando parâmetros de processo idênticos aos do passo 3.
5. Alívio do estresse : A têmpera na faixa de sensibilização (600–650 °C) NÃO é explicitamente recomendada para o aço inoxidável SS316. Em vez disso, alívio vibratório de tensões (VSR) é aplicado para reduzir as tensões residuais de soldagem sem induzir a precipitação de carboneto de cromo.

Toda soldagem TIG é realizada por um soldador certificado GTAW — TIG manual, não automatizado — para garantir a penetração total da junta e um perfil consistente do cordão de solda nas complexas interseções tridimensionais entre as pás e o anel de vedação. Trata-se de uma operação artesanal, não de um processo em linha de produção. Para uma análise detalhada de nossas capacidades de fabricação, consulte nossa visão geral de fabricação e garantia da qualidade .

4.2 Equilíbrio dinâmico conforme norma G2.5

Após a soldagem, o rotor passa por equilíbrio dinâmico em dois planos conforme ISO 21940-11, classe G2.5. Para aplicações em ventilação de minas, o desbalanceamento residual admissível é dado pela fórmula:

U _pER = 9.550 × G × m / n
em que G = 2,5 mm/s, m = massa do rotor (kg), n = velocidade nominal (rpm)

Para um rotor típico em aço inoxidável AISI 316 com diâmetro φ630 mm (massa ≈ 28 kg, velocidade nominal de 2.900 rpm), o desbalanceamento residual admissível calculado é de aproximadamente 230 g·mm. Na prática produtiva, esse valor é controlado em até 60 % do limite permitido (≤ 140 g·mm).

4.3 Tratamento superficial e inspeção final

• Descapagem e passivação : Banho ácido misto de HNO₃ (20% v/v) + HF (5% v/v) a 50 ± 5 °C durante 30 minutos. Restabelece a película passiva de Cr₂O₃ em todas as zonas de solda e na zona afetada pelo calor (HAZ).
• Ensaio com Ferroxyl (ponto azul) : Solução de K₃Fe(CN)₆ + HNO₃ aplicada em todas as soldas e na zona afetada pelo calor (HAZ). Não é permitido precipitado azul — confirma a integridade da camada passiva.
• Inspeção por líquido penetrante (PT) : PT em 100% de todas as soldas, conforme os critérios de aceitação da ASME BPVC Seção VIII, Divisão 1 — não são permitidas indicações lineares.
• Teste de super velocidade : Velocidade 1,15 × a velocidade nominal mantida por 2 minutos. Não é permitida deformação permanente nem vibração anormal.

5. Diretrizes para instalação e manutenção

5.1 Lista de verificação pré-instalação

1. Inspeção visual de todas as soldas do rotor — não são permitidas trincas, rebaixamento ou falta de fusão.
2. Verificação de rotação manual — confirmar ausência de contato por atrito entre o impulsor e a carcaça em voluta. Folga radial ≥ 5 mm.
3. Alinhamento do acoplamento — desvio radial ≤ 0,05 mm, desvio angular ≤ 0,05° (instrumento de alinhamento a laser).
4. Parafusos de fixação do suporte de rolamento apertados na sequência diagonal conforme especificação de torque. Parafusos M16: 120 ± 10 N·m.

5.2 Monitoramento em Operação

Parâmetro	Freqüência	Limite de Alarme
Velocidade de vibração dos rolamentos	Contínuo (monitoramento online)	> 4,5 mm/s RMS (ISO 10816-3)
Temperatura dos rolamentos	Contínuo	> 85 °C (limite superior seguro para graxa padrão)
Inspeção da superfície do impulsor	A cada 3 meses	Profundidade de corrosão por pitting > 0,2 mm
Inspeção do elastômero de acoplamento	A cada 6 meses	Trincas ou deformação plástica permanente ≥ 2 mm
Reverificação do equilíbrio dinâmico	Anualmente	Desequilíbrio residual excedendo a tolerância G2.5

5.3 Solução de Problemas Comuns

P1: Manchas de ferrugem aparecendo na superfície do impulsor?
O aço inoxidável SS316 ainda pode apresentar pequenas corrosões por pites em ambientes agressivos com cloretos. Verifique se a concentração de Cl⁻ não ultrapassou a base de projeto (> 200 ppm). Caso confirmado, atualize a especificação para SS316L (versão de baixo teor de carbono, C < 0,03%) ou para aço inoxidável duplex 2205 (PREN ≥ 34).

P2: Falha prematura dos rolamentos (vida útil operacional < 8.000 h)?
Investigue o alinhamento do acoplamento e a ressonância do sistema de eixo. Com o projeto de caixa de rolamentos independente, a causa raiz da falha dos rolamentos é quase sempre originada a montante — inspecione o elemento elastômero quanto à degradação. Substitua-o, se necessário, e realinhe.

P3: Declínio gradual do fluxo de ar?
O pó de mina pode se acumular nas passagens de fluxo do impulsor, especialmente em condições de alta umidade, formando depósitos aderentes. Limpe regularmente (lavagem com água sob alta pressão + secagem com ar comprimido). Nunca use uma escova de aço. — arranhar a película passiva acelerará o início da corrosão por pites.

6. Resumo das Especificações Técnicas

Parâmetro	ESPECIFICAÇÃO	Observações
Tipo de Pás	Centrífugo, com pás curvadas para trás	Característica de potência autorregulada
Material	SS316 (UNS S31600, 06Cr17Ni12Mo2)	Atualizável para SS316L / duplex 2205
Número de pás	6–8	Otimizado conforme velocidade específica
Processo de Soldagem	TIG (GTAW), metal de adição ER316L, soldador manual certificado	Passivação e decapagem pós-soldagem
Tipo de Acoplamento	Acoplamento elástico em bloco (PU 92–95 ShA)	Isolamento elétrico + desacoplamento de vibrações
Casa de rolamento	Carcaça de ferro fundido independente + placa de base em aço inoxidável SS316	Flange de quatro parafusos, ajustável com calços
Grau de equilíbrio dinâmico	ISO G2,5	Controle de produção com tolerância de 60%
Faixa de Temperatura de Serviço	-20 °C a +80 °C (padrão)	Versão de alta temperatura disponível até 200 °C
Norma de proteção contra explosões	ATEX 2014/34/UE / GB 3836	Certificação completa do conjunto com motor classificado para áreas explosivas
Garantia	12 Meses	Defeitos de material e de fabricação sob condições nominais

Conclusão

A aplicação de rodetes centrífugos em aço inoxidável SS316 na ventilação de minas petrolíferas não é um simples exercício de substituição de material. Trata-se de um problema de engenharia de sistemas que abrange ciência da corrosão, dinâmica estrutural, metalurgia da soldagem e normas de proteção contra explosões . Um acoplamento elástico em bloco elimina o risco de faíscas na interface do eixo. Um suporte independente para o alojamento dos rolamentos desacopla a transmissão de vibrações. As pás curvadas para trás proporcionam proteção aerodinâmica intrínseca contra sobrecarga. Essas três decisões de projeto constituem a tríade de segurança de engenharia para aplicações de ventilação em minas.

Por trás de cada escolha de parâmetro neste artigo, há um caso de falha ou um conjunto de dados de validação acumulado ao longo de mais de uma década de experiência prática em ventilação de petróleo e mineração. Para consultas técnicas ou para discutir uma aplicação específica de ventilação em minas, entre em contato com a equipe de engenharia da FANOVA .
