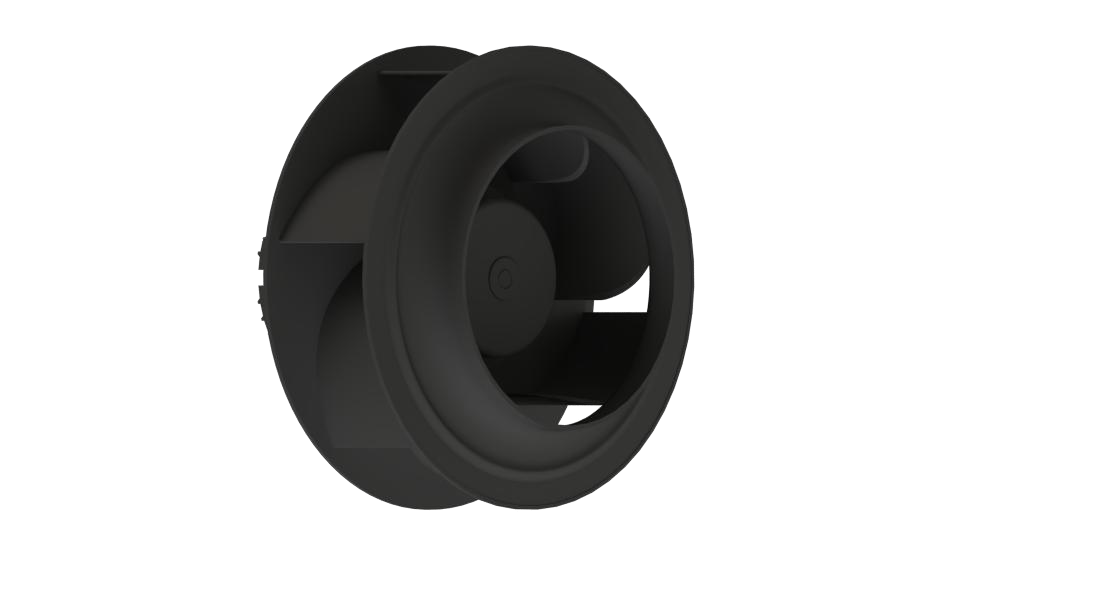

FB3G400-2APK-20
| Tension nominale | VAC | 230 |
| Consommation de courant | A | 2.2±10% |
| Vitesse (tr/min) | min -1 | 1500±5% |
| Consommation d'énergie | Le | 500±10% |
| Débit d'air max. | CFM / m 3 /H | 3386.82/5755 |
| Pression statique max | Po. c. d'eau /Pa |
3.14/785 |
QCM : 5 pièces
Description brève

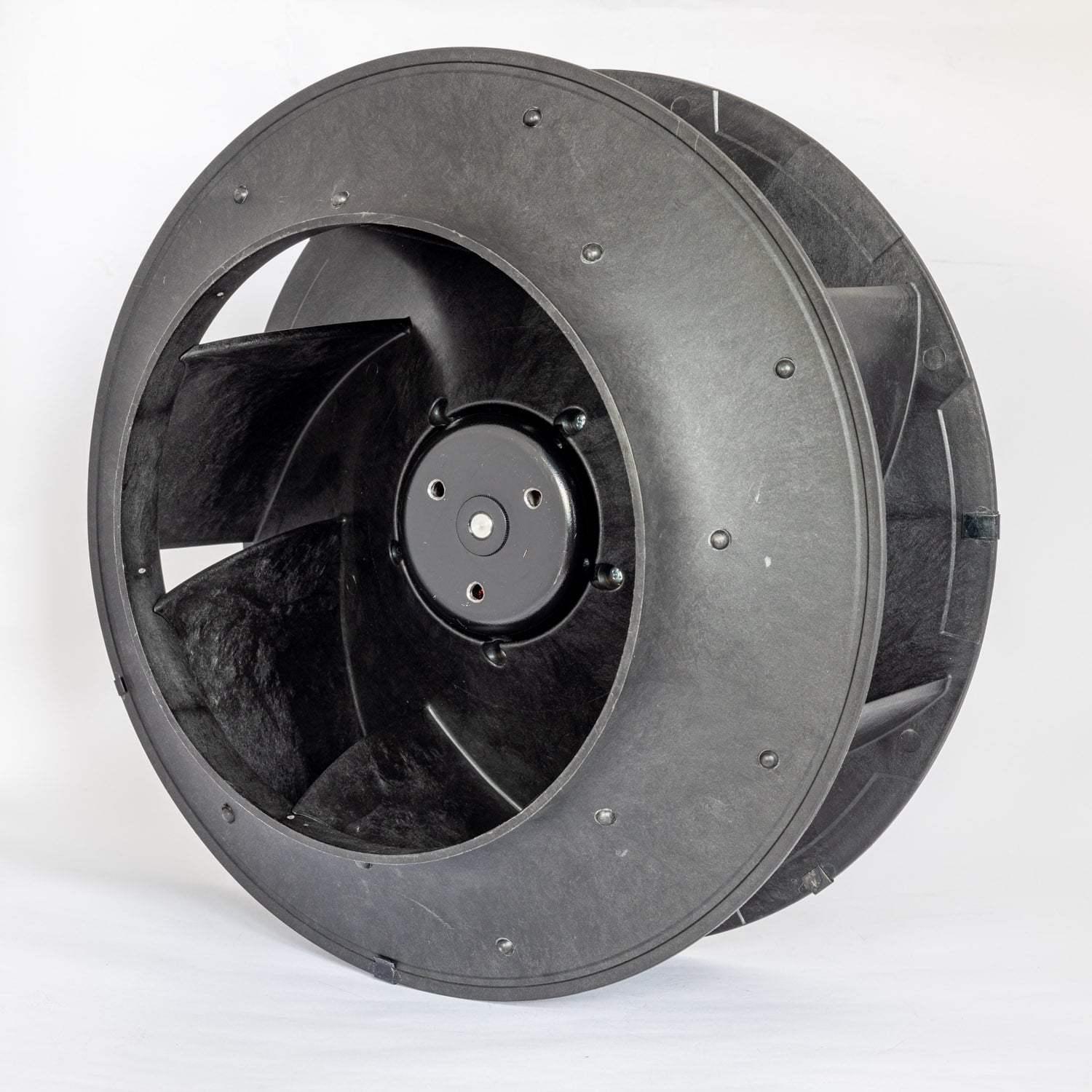

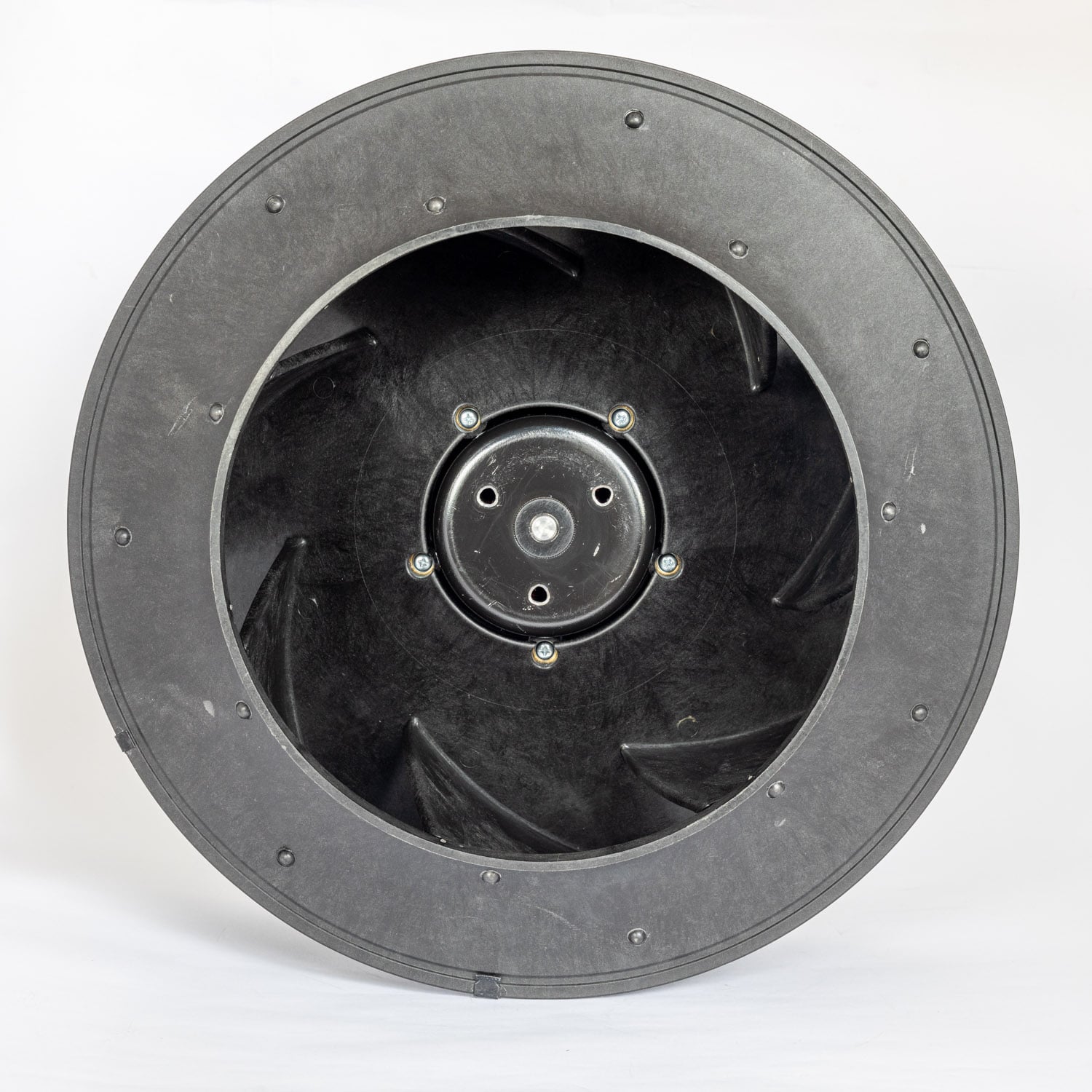

La FB3G400-2APK-20 est un ventilateur centrifuge arrière EC à haut rendement et grand débit d'air, conçu pour la ventilation industrielle et le refroidissement de systèmes. Fonctionnant en monophasé 230 VCA avec une large plage de tension d'entrée, il allie débit d'air élevé et pression statique élevée à des interfaces complètes de contrôle de vitesse et de communication, ce qui le rend adapté à l'intégration dans des systèmes de ventilation moyens à grands.
Spécification du produit

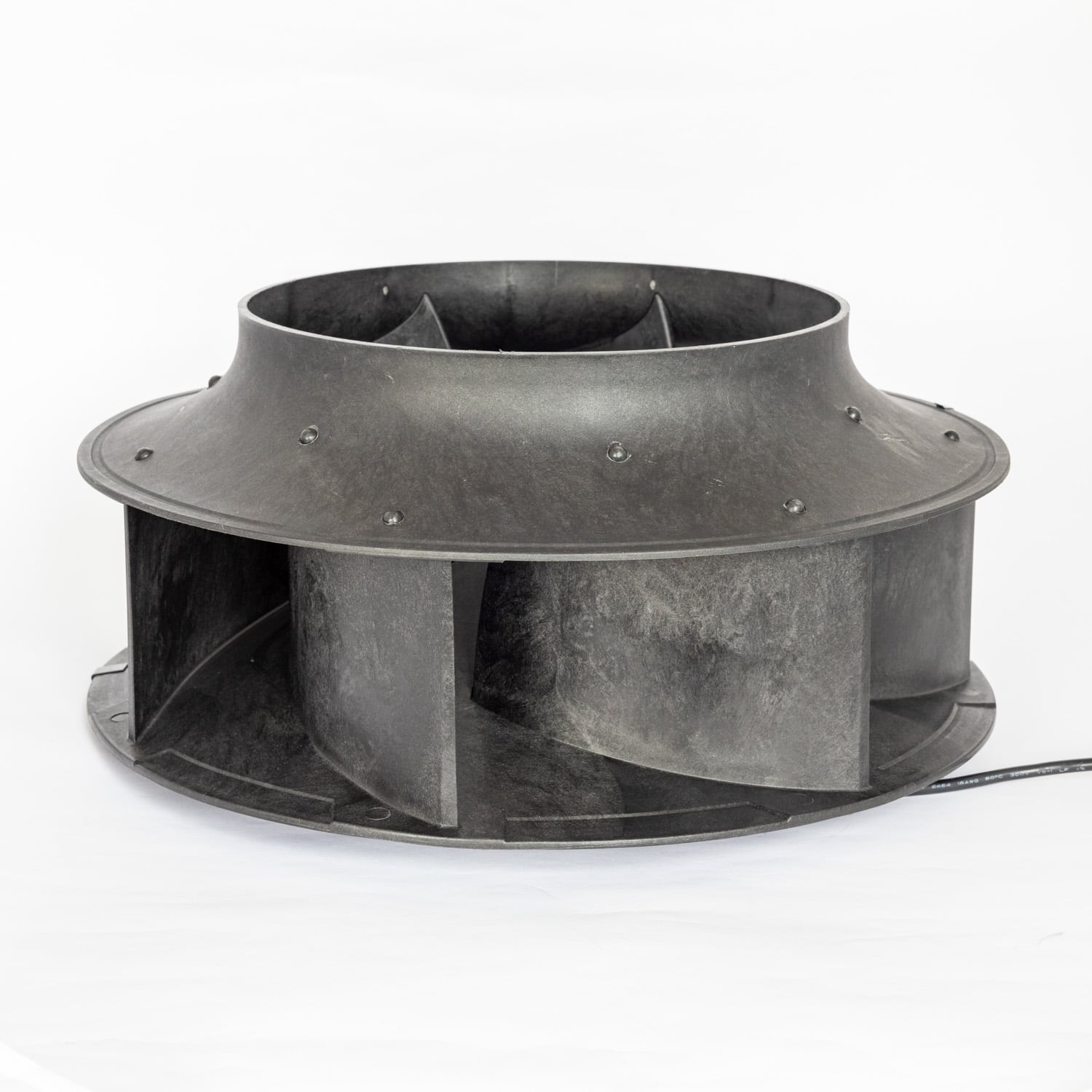

La FB3G400-2APK-20 est un ventilateur centrifuge arrière EC équipé d'un moteur à rotor externe BLEC102, conçu pour fonctionner en monophasé 230VAC avec une plage d'entrée de 184–270VAC et compatible avec le réseau électrique 50/60 Hz. Il délivre un débit d'air maximal de 5755 m³/h et une pression statique maximale de 785 Pa, fonctionne à 1500±5 % tr/min, avec une consommation de puissance de 500 W et un niveau de pression acoustique de 80 dB(A), offrant un bon équilibre entre performance de ventilation élevée et efficacité énergétique. Sur le plan électrique, il inclut une sortie +10VDC pour la commande de vitesse ou le tirage de signal, dispose d'une tension de tenue diélectrique de 1800VAC, maintient un courant de fuite inférieur à 3,5 mA, et intègre plusieurs protections de sécurité telles que démarrage progressif, surtension/sous-tension, blocage du rotor, surcharge thermique et protection contre la polarité inversée. Sa construction mécanique utilise un rotor en plastique renforcé de fibre de verre et un couvercle terminal en aluminium moulé sous pression, avec un rotor de diamètre 400 mm et sept pales, un poids total d'environ 4800 g (y compris l'entrée d'air), permet une installation dans n'importe quelle orientation et possède un indice de protection IP54 pour un fonctionnement fiable dans des environnements allant de -25 °C à 60 °C. Pour la commande et la communication, il supporte à la fois le réglage analogique de vitesse 0–10VDC et numérique PWM (1–10 kHz), fournit une sortie tachymétrique FG (3 impulsions par tour) et inclut une interface RS485 pour le protocole Modbus, facilitant l'intégration au système et la surveillance à distance. Le produit est conforme aux certifications internationales CE, RoHS, ISO9001 et ErP, et convient parfaitement aux applications de ventilation industrielle moyenne à grande, aux unités de traitement d'air, aux systèmes de récupération de chaleur et au refroidissement de process.
Données nominales
| Ventilateurs centrifuges arrière EC |  |
|
| Type | FB3G400-2APK-20 | |
| Modèle | BLEC102 | |
| Phase | ~ | 1~ |
| Tension nominale | VAC | 230 |
| Plage de tension nominale | VAC | 184~270 |
| Fréquence | HZ | 50/60 |
| Consommation de courant | A | 2.2±10% |
| Vitesse (tr/min) | min -1 | 1500±5% |
| Consommation d'énergie | Le | 500±10% |
| Niveau de pression acoustique | dB(A) | 80±5% |
| Débit d'air max. | CFM / m 3 /H | 3386.82/5755 |
| Pression statique max | Po. c. d'eau /Pa | 3.14/785 |
| Classe d'isolation | ~ | Classe B |
| Degré de protection | ~ | IP54 |
| Entrée de commande | ~ | 0~10 VCC / PWM |
| Sortie de signal | ~ | FG (sortie tachymétrique) |

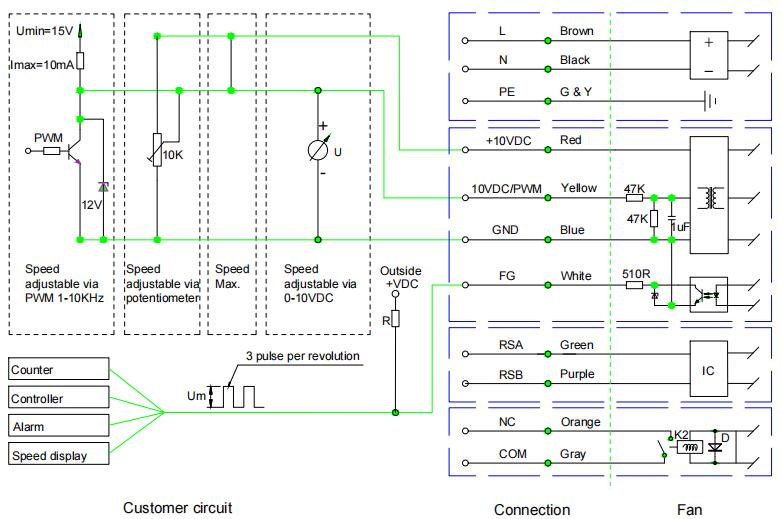

Schéma de raccordement
Remarques :
ⅰ. Longueur standard du câble d'alimentation Voir la figure ci-dessous. Le câble d'alimentation peut être personnalisé

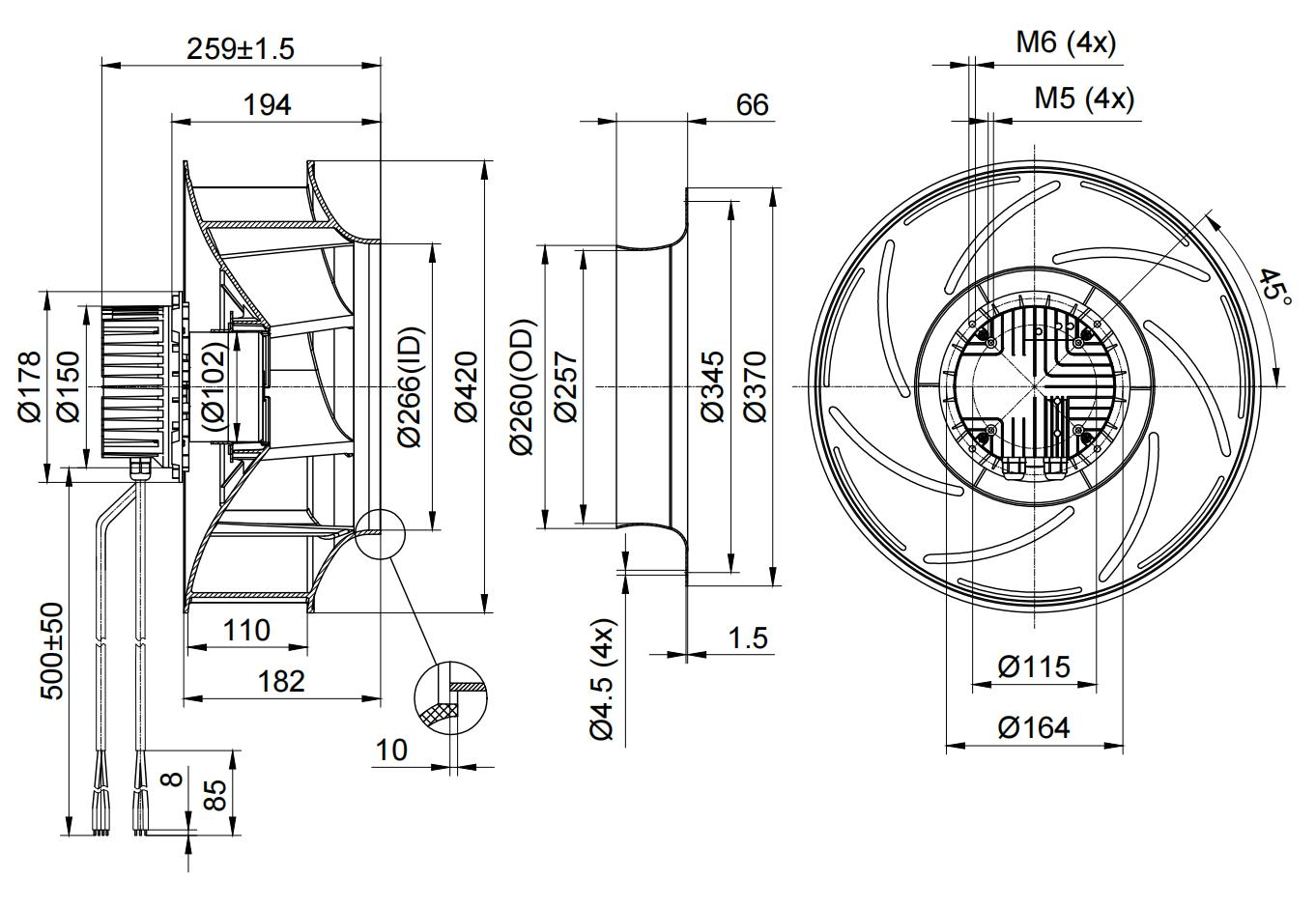

Dessin du produit

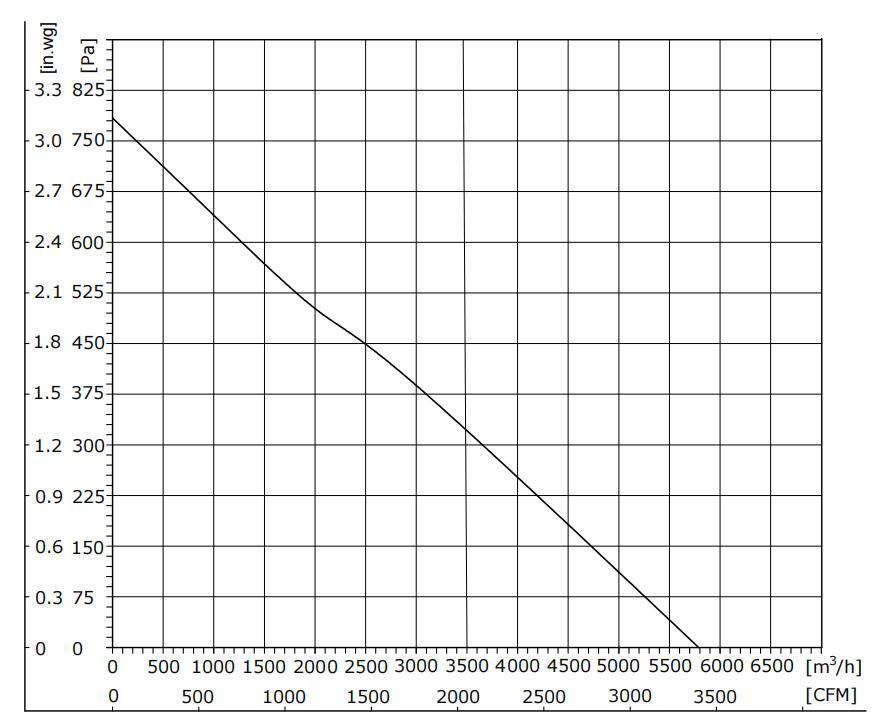

Courbes de performance aérodynamique
Condition de test :
ⅰ. Les données de test sont obtenues dans des conditions ambiantes et un mode d'installation spécifiés
ⅱ. Tension d'entrée --- Tension de fonctionnement
ⅲ. Température --- Température ambiante
Exigences en matière de sécurité
ⅰ. Lors de la manipulation du ventilateur, ne pas soulever directement par le câble du ventilateur. Si le câble est trop sollicité, la soudure interne pourrait se détacher.
ⅱ. Ne pas brancher ni débrancher le connecteur du câble du ventilateur lorsque le ventilateur est en marche.
ⅲ. Si le ventilateur ne fonctionne pas après démarrage, ne pas toucher l'hélice, le rotor ou d'autres pièces ; une inspection par du personnel technique qualifié est nécessaire afin d'éviter tout démarrage subit pouvant entraîner une blessure à la main ou tout autre dommage corporel
ⅳ. Le câble d'alimentation haute tension et la ligne de commande basse tension du ventilateur ne doivent pas être inversés, sinon cela provoquerait la destruction du ventilateur
ⅴ. En raison des caractéristiques de démarrage progressif du ventilateur, et afin de prévenir les blessures, ne pas toucher l'hydrolieur ni d'autres parties du ventilateur lorsqu'il est sous tension ou en rotation à basse vitesse.
ⅵ. Le ventilateur doit être manipulé et utilisé sous la supervision de personnel qualifié afin d'empêcher les enfants d'entrer en contact avec ce produit.
ⅶ. Si le cordon d'alimentation est usé ou endommagé, il doit être renvoyé à l'usine pour réparation ou remplacé sous la direction du fabricant.
ⅷ. Étant donné que le moteur fait partie intégrante du ventilateur, il n'est pas recommandé de l'utiliser seul en l'absence d'hydrolieur ou de charge.
ⅸ. Veuillez lire attentivement ce manuel technique avant utilisation.
1. Haut rendement : Nos ventilateurs centrifuges sont capables de délivrer des débits d'air élevés et une pression importante tout en minimisant la consommation d'énergie, assurant ainsi une performance et une efficacité optimales.
2. Faible bruit : Utilisation d'une technologie avancée de dynamique des fluides pour ajuster les angles des pales afin d'obtenir un débit d'air élevé tout en minimisant les niveaux de bruit
3. Large gamme d'applications : Adapté à une grande variété d'industries et d'environnements, notamment la ventilation industrielle, les systèmes CVC, l'agriculture, la construction, l'automobile, entre autres, offrant des solutions personnalisées flexibles (OEM/ODM).
4. Développement durable : Nos ventilateurs sont conçus avec des caractéristiques d'économie d'énergie et respectueuses de l'environnement. En utilisant de nouveaux matériaux tels que le plastique renforcé de fibres de verre, ils répondent aux exigences énergétiques écologiques, résistent à des conditions de travail difficiles et offrent une fiabilité à long terme.
5. Installation et maintenance faciles : Équipés de grilles de montage et d'options de fixation pour conduits, nos ventilateurs disposent de conceptions ergonomiques et de composants facilement accessibles, facilitant une maintenance sans tracas.
