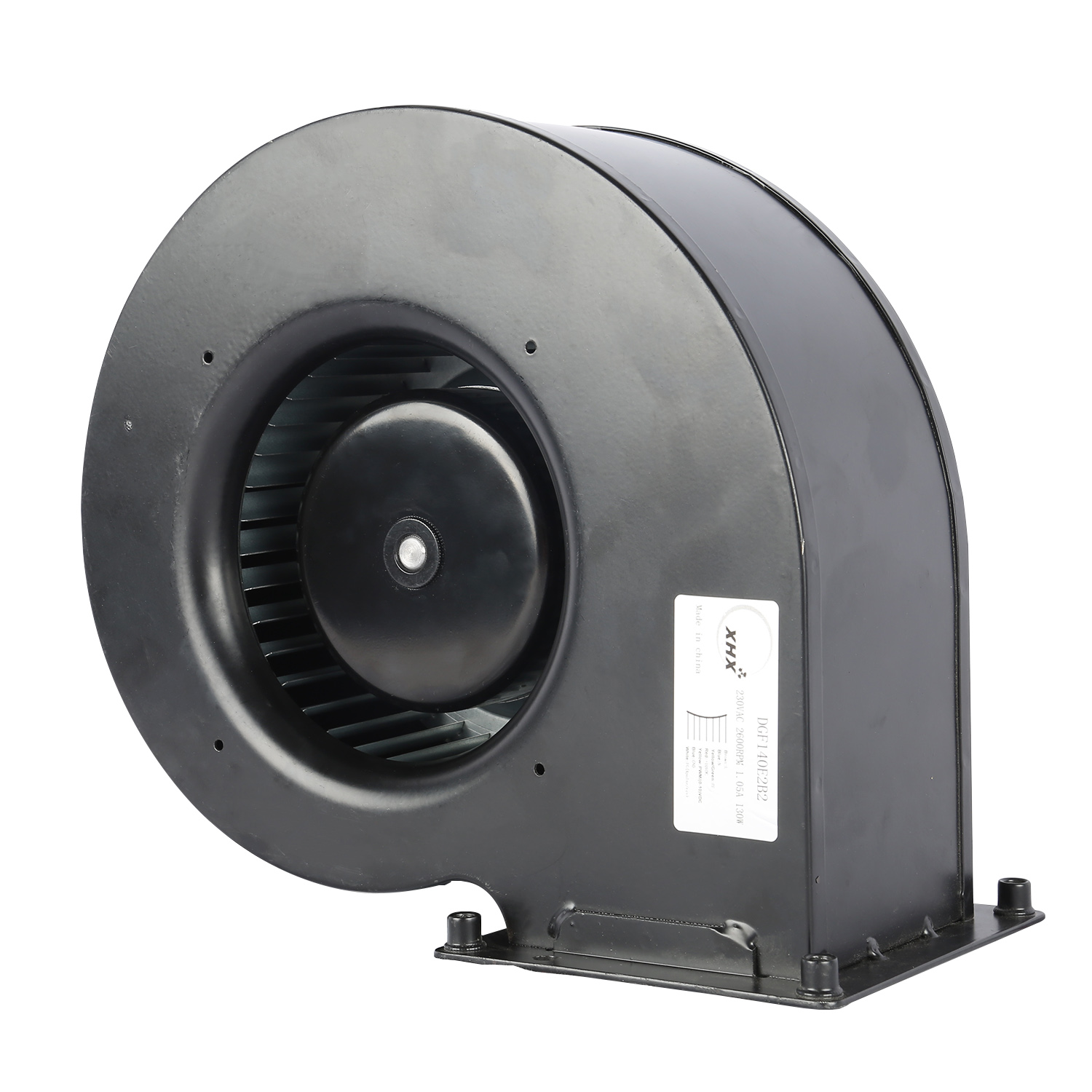

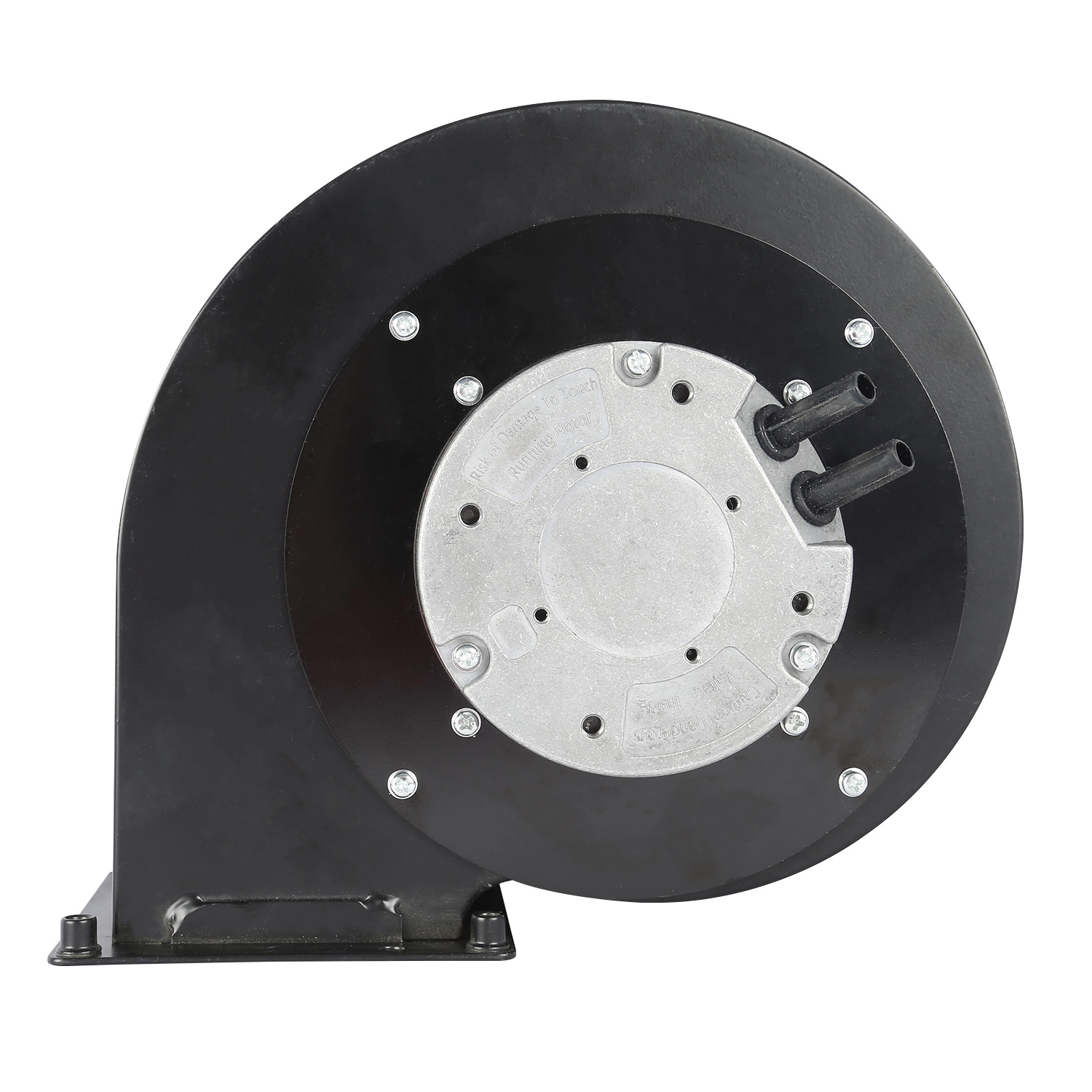

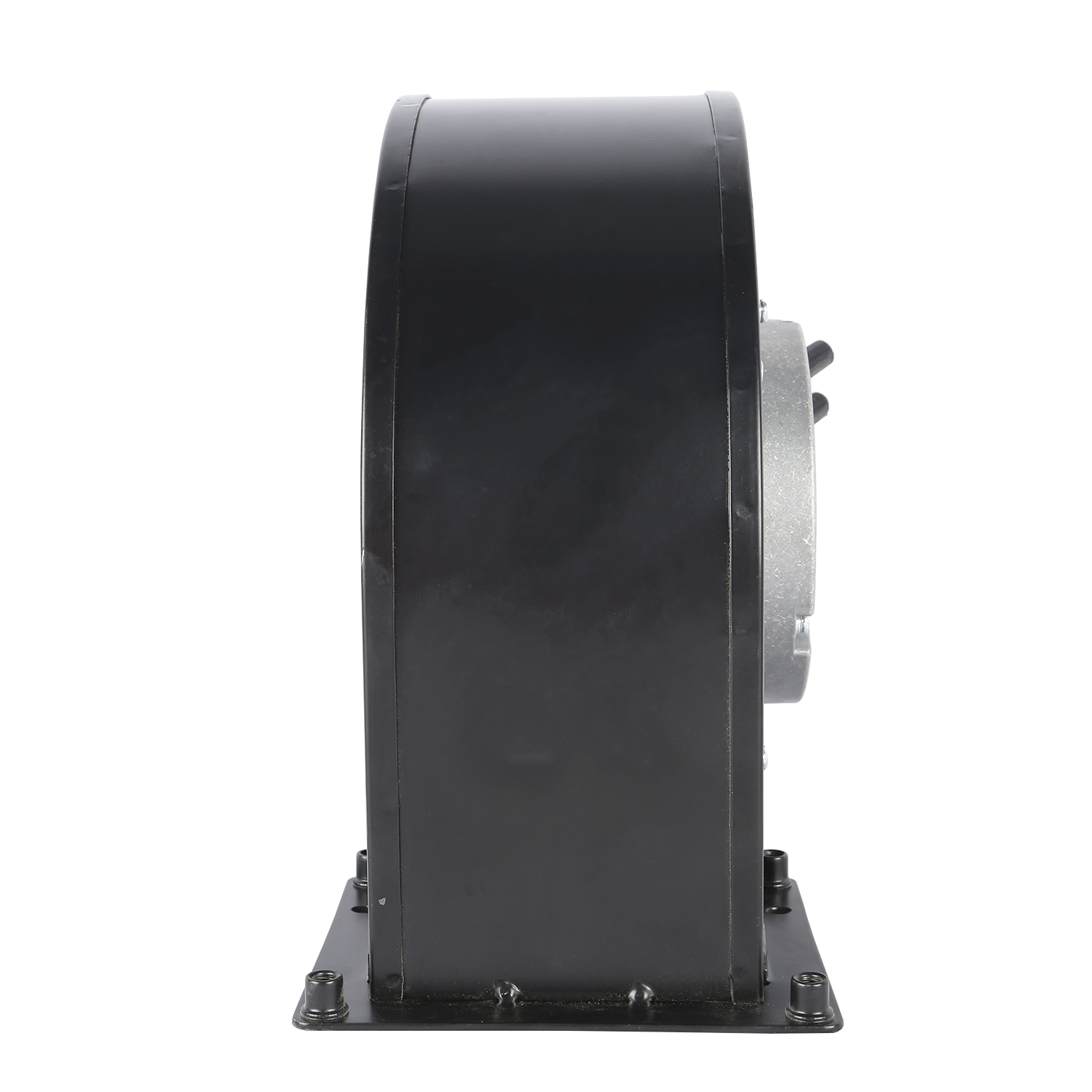

FS3G133-48GL-70
| Tension nominale | VDC | 48 |
| Consommation de courant | A | 1.2±10% |
| Vitesse (tr/min) | min -1 | 2000±5% |
| Consommation d'énergie | Le | 58±10% |
| Débit d'air max. | CFM / m 3 /H | 129.47/220 |
| Pression statique max | Po. c. d'eau /Pa | 1.24/310 |
20pcs
Description brève
La FS3G133-48GL-70 est un ventilateur centrifuge à courant continu avec une entrée unique et un design compact, adapté aux applications où l'espace d'installation est limité. Fonctionnant à 48 VCC, il délivre un débit d'air de 220 m³/h et une pression statique de 310 Pa, permet un contrôle de vitesse flexible et un retour de signal, et convient idéalement à la ventilation et au refroidissement intégrés dans divers équipements de petite et moyenne taille.
Spécification du produit
La FS3G133-48GL-70 est un ventilateur centrifuge à simple aspiration équipé d'un moteur sans balai à rotor externe BLDC72, conçu pour fonctionner en 48 VCC avec une plage d'entrée de 36 à 57 VCC. Il fournit un débit d'air maximal de 220 m³/h et une pression statique maximale de 310 Pa, fonctionne à 2000 ± 5 % tr/min, avec une consommation d'énergie de 58 W et un niveau de pression acoustique de 64 dB(A), offrant ainsi un bon équilibre entre performance de ventilation, efficacité énergétique et maîtrise du bruit. Grâce à sa conception à simple aspiration, il délivre le flux d'air directement par la sortie, ce qui le rend adapté aux applications de ventilation directionnelle. Le système électrique supporte une tension de tenue diélectrique de 600 VCA et intègre plusieurs protections, notamment un démarrage progressif, une détection des surtensions/sous-tensions, une protection contre le blocage du rotor et une protection contre la surcharge thermique, avec une plage de température de fonctionnement de -25 °C à 60 °C, assurant des performances fiables dans divers environnements. Sa construction mécanique utilise une roue auvent en tôle d'acier galvanisé et un couvercle d'extrémité en aluminium moulé sous pression, avec une roue auvent de 133 mm de diamètre dotée de 38 pales pour améliorer l'efficacité du débit d'air, un poids total d'environ 3600 g (y compris l'aspiration), permet une installation dans n'importe quelle orientation et possède un indice de protection IP44. Les interfaces de commande supportent à la fois le réglage analogique de vitesse 0–10 VCC et le réglage numérique PWM (1–10 kHz), ainsi qu'une sortie tachymétrique FG (2 impulsions par tour). Le produit est certifié selon les normes CE, RoHS, ISO9001 et ErP, et convient particulièrement au refroidissement d'armoires électroniques, à la ventilation d'instruments de petite taille, au refroidissement d'équipements de télécommunications et à d'autres applications nécessitant une structure compacte et une pression statique modérée.
Date nominale
| Ventilateur centrifuge à aspiration simple CC |  |
|
| Type | FS3G133-48GL-70 | |
| Modèle | BLDC72 | |
| Tension nominale | VDC | 48 |
| Plage de tension | VDC | 36~57 |
| Consommation de courant | A | 1.2±10% |
| Vitesse (tr/min) | min -1 | 2000±5% |
| Consommation d'énergie | Le | 58±10% |
| Niveau de pression acoustique | dB(A) | 64±5% |
| Débit d'air max. | CFM / m 3 /H | 129.47/220 |
| Pression statique max | Po. c. d'eau /Pa | 1.24/310 |
| Classe d'isolation | ~ | Classe B |
| Degré de protection | ~ | Ip44 |
| Entrée de commande | ~ | 0~10 VCC / PWM |
| Sortie de signal | ~ | FG (sortie tachymétrique) |

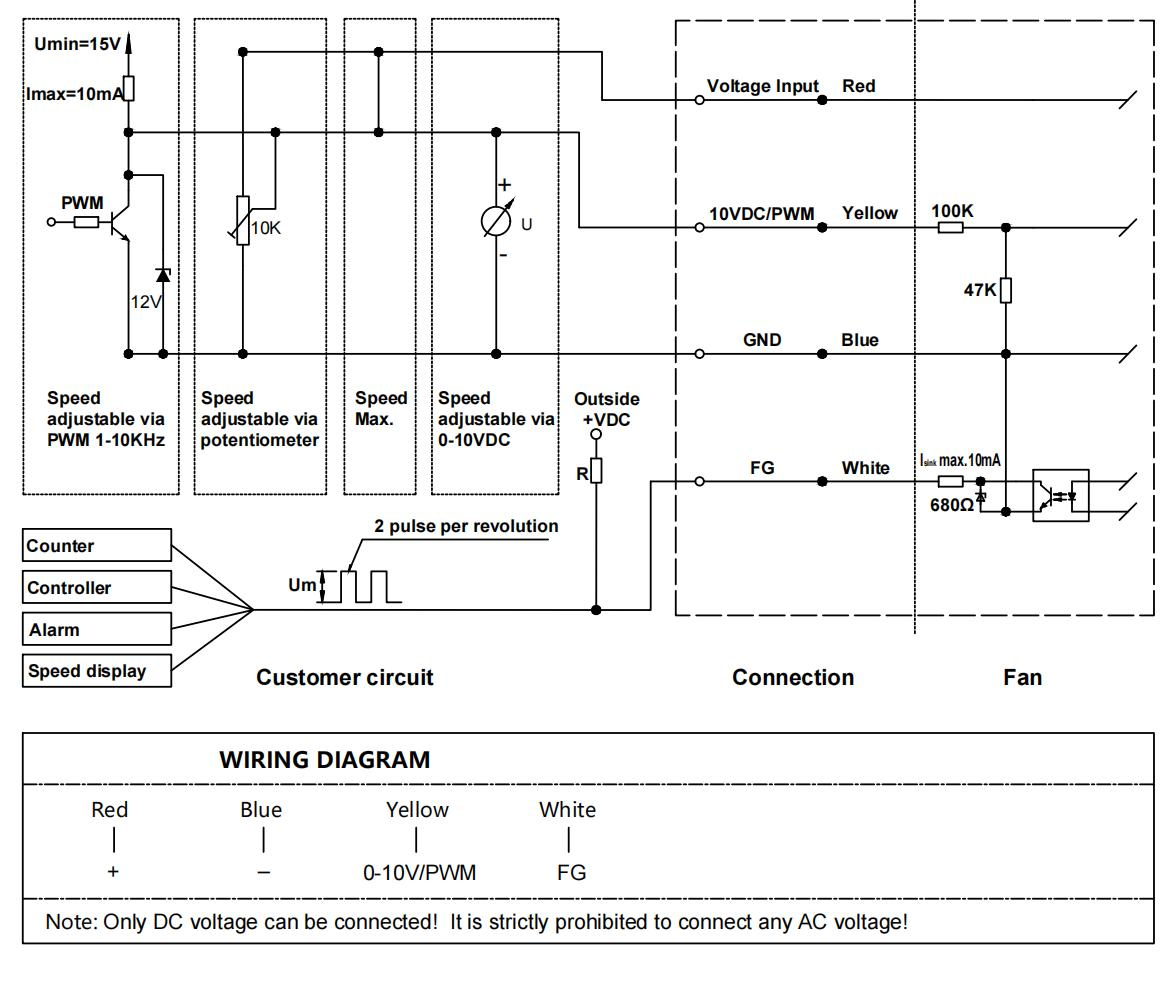

Schéma de raccordement
Remarques :
ⅰ. Longueur standard du câble : reportez-vous à la figure ci-dessous. La longueur du câble peut être personnalisée
ⅱ. Le mode conventionnel est la commande 0-10 V/PWM ; il est possible d'opter pour un protocole de communication différent. Pour plus de détails sur les protocoles de communication, veuillez contacter le personnel technique

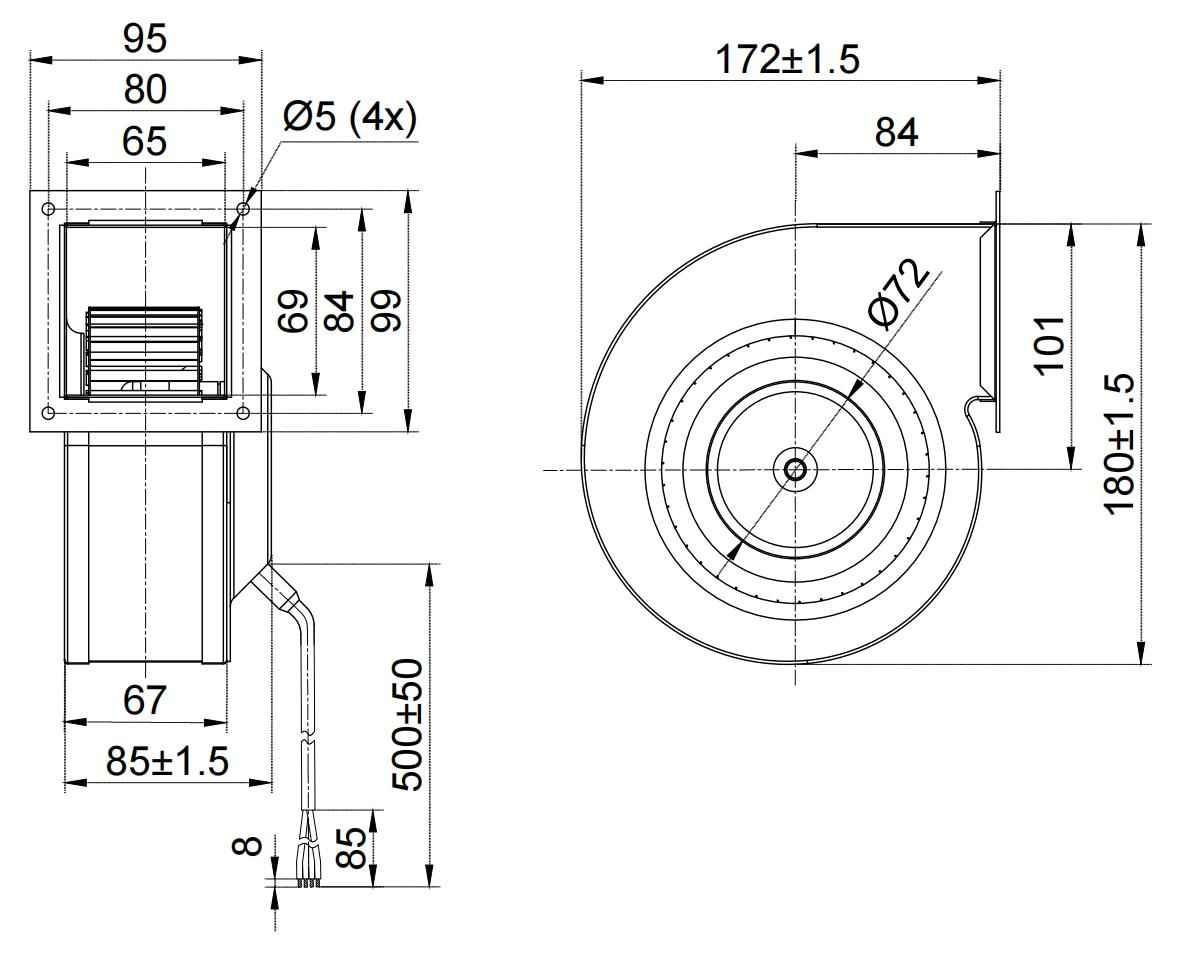

Dessin du produit

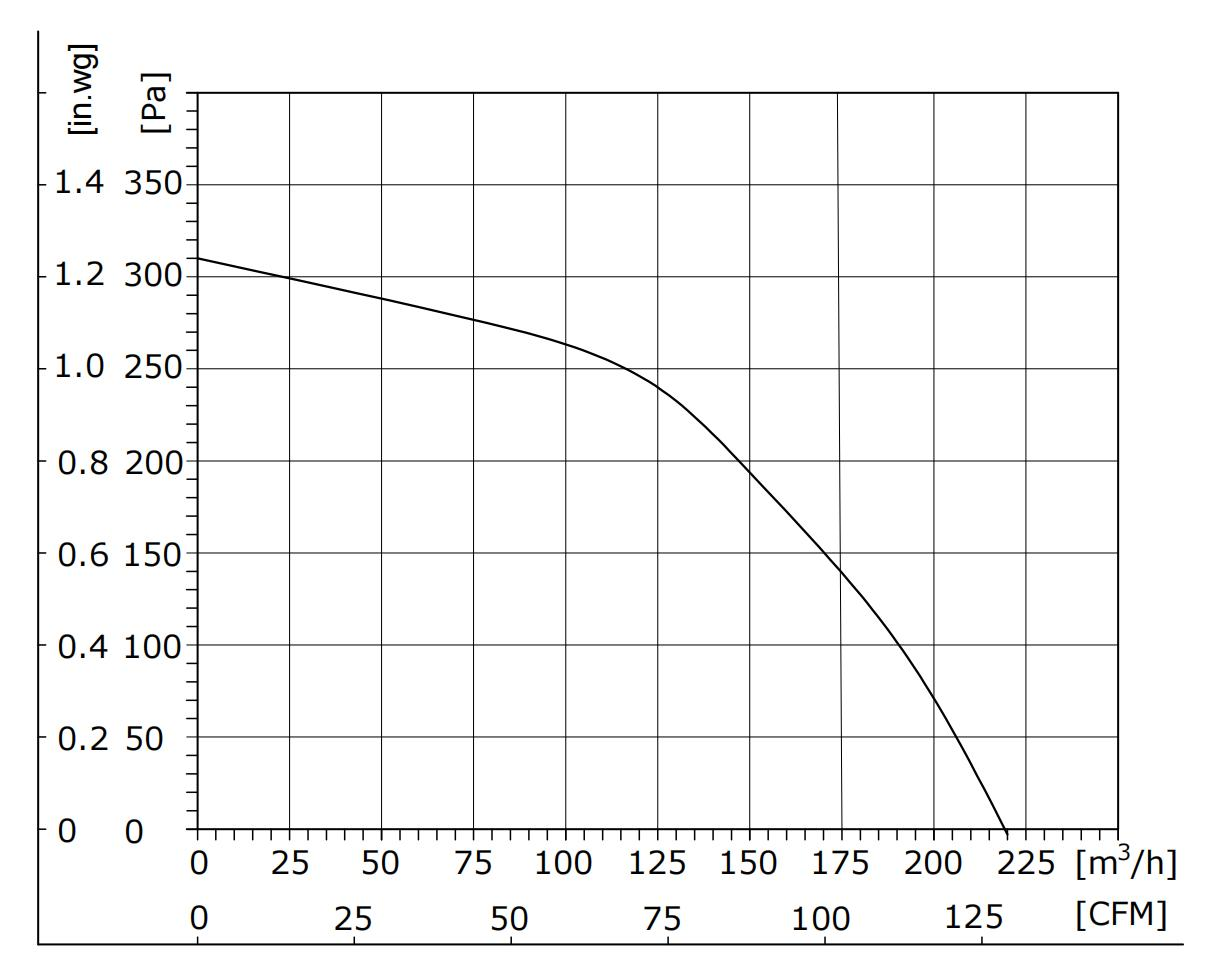

Courbes de performance aérodynamique
Condition de test :
ⅰ. Les données de test sont obtenues dans des conditions ambiantes et un mode d'installation spécifiés
ⅱ. Tension d'entrée --- Tension de fonctionnement
ⅲ. Température --- Température ambiante 25℃
ⅴ. Humidité --- 65 %HR
ⅰ. Lors de la manipulation du ventilateur, ne pas soulever directement par le câble électrique. Si le câble est trop sollicité, la soudure interne risque de se détacher
ⅱ. Ne pas brancher ou débrancher le connecteur du câble du ventilateur lorsque celui-ci est en marche
ⅲ. Si le ventilateur ne fonctionne pas après démarrage, ne pas toucher l'hélice, le rotor ou d'autres pièces ; une inspection par du personnel technique qualifié est nécessaire afin d'éviter tout démarrage subit pouvant entraîner une blessure à la main ou tout autre dommage corporel
ⅳ. En raison des caractéristiques de démarrage progressif (soft start) du ventilateur, il est interdit de toucher l'hélice ou d'autres parties du ventilateur lorsqu'il est sous tension ou en rotation à basse vitesse, afin d'éviter tout risque de blessure
ⅴ. Le ventilateur doit être manipulé et utilisé sous la supervision de personnel qualifié afin d'empêcher les enfants d'entrer en contact avec ce produit
ⅵ. Si le cordon d'alimentation est usé ou endommagé, il doit être renvoyé au fabricant pour réparation ou remplacé sous la direction du fabricant
ⅶ. En tant que composant du ventilateur, il n'est pas recommandé d'utiliser le moteur seul en l'absence d'un rotor ou sans charge
1. Haut rendement : Nos ventilateurs centrifuges sont capables de délivrer des débits d'air élevés et une pression importante tout en minimisant la consommation d'énergie, assurant ainsi une performance et une efficacité optimales.
2. Faible bruit : Utilisation d'une technologie avancée de dynamique des fluides pour ajuster les angles des pales afin d'obtenir un débit d'air élevé tout en minimisant les niveaux de bruit
3. Large gamme d'applications : Adapté à une grande variété d'industries et d'environnements, notamment la ventilation industrielle, les systèmes CVC, l'agriculture, la construction, l'automobile, entre autres, offrant des solutions personnalisées flexibles (OEM/ODM).
4. Développement durable : Nos ventilateurs sont conçus avec des caractéristiques d'économie d'énergie et respectueuses de l'environnement. En utilisant de nouveaux matériaux tels que le plastique renforcé de fibres de verre, ils répondent aux exigences énergétiques écologiques, résistent à des conditions de travail difficiles et offrent une fiabilité à long terme.
5. Installation et maintenance faciles : Équipés de grilles de montage et d'options de fixation pour conduits, nos ventilateurs disposent de conceptions ergonomiques et de composants facilement accessibles, facilitant une maintenance sans tracas.
FAQ
Q1 : Quels types de paiement acceptez-vous ?
A1 : Pour la commande d'échantillon, paiement intégral à l'avance ; pour la commande en lot, 30 % à l'avance et 70 % avant l'expédition.
Q2 : Allez-vous fournir des échantillons ?
A2 : Un échantillon est disponible et peut être livré sous 10 jours.
Q3 : Comment puis-je choisir un modèle plus adapté ?
A3 : Nous avons besoin d'informations telles que le type de ventilateur, la quantité, la taille, le matériau, la tension, le débit d'air et la pression statique.
Q4 : Comment puis-je passer commande ?
A4 : Nous vous envoyons généralement un devis dans les 24 heures suivant la réception de votre demande. Tout d'abord, signez le bon de commande (PI), payez l'acompte, puis nous organiserons la production. Une fois la production terminée, vous devrez payer le solde. Enfin, nous expédierons les marchandises.
Q5 : Concernant le transport
A3 : Tous les modes d'expédition disponibles peuvent être utilisés : livraison express, par avion ou par mer. Une entreprise de transport désignée ou nos propres transitaires peuvent être utilisés pour l'expédition. Suivi complet des cargaisons jusqu'à l'arrivée des marchandises.
Q6 : Quelle est la durée de la période de garantie ?
A6 : Nous offrons actuellement une garantie qualité de 3 ans sur nos propres produits. En cas de problème lié au produit, notre entreprise fournit un support technique, et certains clients ont pu améliorer leurs produits grâce à celui-ci.
