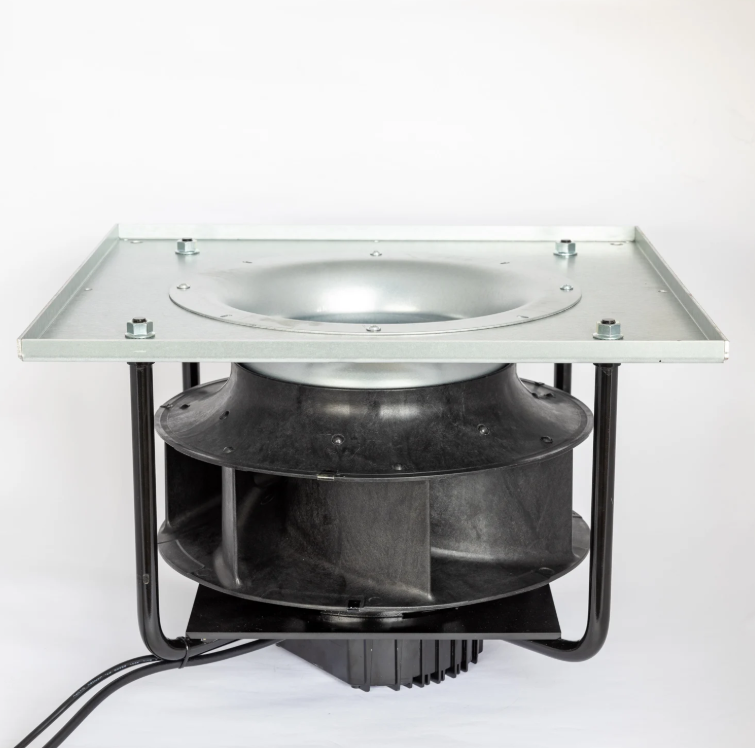

Warum werden Lüfter mit rückwärts gekrümmten Schaufeln in Hochdrucksystemen eingesetzt?

Die aerodynamische Logik der Hochdruckleistung

Ein Rad mit rückwärts gekrümmten Schaufeln findet in Hochdrucksystemen seine Berechtigung durch einen grundlegenden Unterschied bei der Energieübertragung von der Motorwelle auf den Luftstrom. Die Schaufelspitzen krümmen sich entgegen der Drehrichtung, und diese Geometrie erzeugt am Austritt des Laufrads ein Geschwindigkeitsdreieck, bei dem die absolute Austrittsgeschwindigkeit deutlich niedriger ist als bei einem vorwärts gekrümmten Rad mit derselben Umfangsgeschwindigkeit. Auf den ersten Blick mag dies wie ein Nachteil erscheinen – bis man bedenkt, wohin die Energie tatsächlich gelangt. Ein vorwärts gekrümmtes Rad beschleunigt die Luft auf hohe Geschwindigkeit und verlässt sich dann stark auf das Spiralgehäuse, um diese kinetische Energie in statischen Druck umzuwandeln. Der rückwärts gekrümmte Ansatz erzeugt dagegen einen Großteil des Drucks bereits direkt im Schaufelkanal selbst. Die Luft verlässt das Laufrad mit einer geringeren Geschwindigkeitskomponente und einer bereits deutlich höheren statischen Druckkomponente. Dadurch fällt weniger Umwandlungsarbeit auf das Spiralgehäuse, und der Gesamtwirkungsgrad steigt. Für ein System, das Luft durch lange Kanalleitungen, dichte Filterbanken oder Wärmeaustauscherrohre mit engem Lamellenabstand fördern muss, ist dieser Unterschied entscheidend. Das Laufrad wirkt schlichtweg effizienter als Gasverdichter, gemessen an seiner Fähigkeit, gegen eine gegebene Strömungswiderstand einen statischen Druckaufbau zu erzielen. Die Schaufelform erzeugt zudem eine steil ansteigende Druckkennlinie vom Absperrpunkt aus und bietet dem Systemkonstrukteur so einen breiten und stabilen Betriebsbereich zwischen dem Punkt maximalen Wirkungsgrads und der maximalen Druckbedingung – ein Bereich, den ein vorwärts gekrümmtes Rad ohne tiefes Pumpen nicht erreichen kann.

Die Leistungskurve ohne Überlastung und die Motorsicherheit

Möglicherweise ist das wichtigste ingenieurtechnische Merkmal eines radialen Flügelradgebläses mit rückwärtsgebogenen Schaufeln seine Leistungscharakteristik, die den Antriebsmotor grundsätzlich unter allen möglichen Betriebsbedingungen schützt. Ein Gebläse mit vorwärtsgebogenen Schaufeln weist eine Leistungskurve auf, die kontinuierlich ansteigt, wenn der Luftstrom zunimmt. Öffnet man die Drosselklappe weiter und lässt mehr Durchsatz zu, zieht der Motor immer mehr Strom, bis er bei zu geringem Systemwiderstand – also unterhalb der konstruktiven Annahme – möglicherweise die thermische Überlastung auslöst oder gar durchbrennt. Ein radiales Gebläse mit rückwärtsgebogenen Schaufeln kehrt dieses Verhalten um: Der Leistungsverbrauch steigt bis zum Punkt maximaler Wirkungsgrad erreicht ist, erreicht dort ein Maximum und bleibt dann konstant oder fällt sogar leicht ab, wenn der Luftstrom weiter zunimmt und sich dem Freiluftbetrieb nähert. Diese sogenannte nicht-überlastbare Leistungscharakteristik ist eine Sicherheitsfunktion, die bereits in der Aerodynamik selbst verankert ist. In einer realen industriellen Anlage bietet dieses Merkmal einen Spielraum gegenüber praktischen Fehlern vor Ort. Bleibt beispielsweise während der Inbetriebnahme eine Zugangstür offen, oder wird ein Filterbank zur Reinigung entfernt und der Systemwiderstand dadurch vorübergehend stark reduziert, so fördert das Gebläse einfach mehr Luft – ohne dass der Motorstrom unkontrolliert ansteigt. Motor, Schütz und vorgeschalteter elektrischer Schutz bleiben innerhalb ihres konstruktiven Einsatzbereichs, sodass keine übergroßen Sicherheitsfaktoren für jedes einzelne Komponent benötigt werden. Dieses inhärente, selbstbegrenzende Verhalten senkt das Risiko von störenden Auslösungen und ungeplanten Ausfallzeiten – ein Zuverlässigkeitsvorteil, den Betriebsleiter rasch zu schätzen lernen, sobald sie die Alternative erlebt haben.

Effizienz bei dauerhafter Systemlast

Hochdruckanwendungen sind selten intermittierend. Eine Absauganlage in einer Holzverarbeitung, eine Verbrennungsluftzufuhr für einen industriellen Brenner oder eine pneumatische Förderleitung laufen häufig über mehrere Schichten hinweg ununterbrochen. In diesen Fällen wirkt sich die Effizienz des Gebläses am jeweiligen Betriebspunkt unmittelbar auf die Stromrechnung des Betriebs über Jahre hinweg aus. Die rückwärtsgebogene Bauform erreicht ihre maximale Effizienz bei einem höheren Druckkoeffizienten als andere Radialgebläse; wichtiger noch ist, dass die Effizienzkurve in diesem Bereich relativ flach verläuft. Das bedeutet, dass geringfügige Schwankungen im Systemwiderstand – etwa durch das Anlagern von Staub an Filterbeuteln zwischen den Impulsreinigungszyklen – das Gebläse nicht in einen steilen Effizienzverlust drängen. Das Gebläse bleibt auch bei wechselnden Betriebsbedingungen innerhalb weniger Prozentpunkte seines besten Wirkungsgradpunktes in Betrieb. Diese Betriebseffizienz spiegelt sich direkt in der aufgenommenen Wellenleistung und damit in den verbrauchten Kilowattstunden wider. Bei der Bewertung der Lebenszykluskosten einer Gebläseinstallation wird der Anschaffungspreis der Hardware rasch von den kumulierten Energiekosten übertroffen. Ein rückwärtsgebogenes Gebläse, das seine Effizienz unter realen, leicht unvollkommenen Feldbedingungen bewahrt, senkt die Gesamtbetriebskosten so weit, dass seine Auswahl die finanziell disziplinierte Entscheidung für jeden Prozess darstellt, der mehr als einige Stunden pro Tag läuft. Das Ingenieurteam, das ein solches Gebläse spezifiziert, tätigt effektiv eine langfristige Investition zugunsten des Betriebsbudgets.

Strukturelle Integrität bei erhöhten Geschwindigkeiten und Temperaturen

Der betriebliche Drehzahlbereich einer rückwärtsgekrümmten Laufradschaufel stellt mechanische Anforderungen, die sachgerecht konstruierte Einheiten von Standardprodukten unterscheidet. Um die für Hochdruckanwendungen erforderlichen Schaufelspitzen-Geschwindigkeiten zu erreichen, drehen sich diese Laufräder oft deutlich schneller als vergleichbare vorwärtsgekrümmte Laufräder gleichen Durchmessers. Die Fliehkraftspannungen an den Schaufelfußstellen, der Schaufelhaube und der Nabe steigen mit dem Quadrat der Drehzahl. Eine Schaufel, die lediglich entlang ihrer Kante angeschweißt und ohne zusätzliche Stützung belassen wird, kann Ermüdungsrisse entwickeln, die vom Schweißnahtfuß ausgehend in das Grundmaterial eindringen. Die strukturelle Antwort eines seriösen Herstellers umfasst durchgehende Nahtschweißung, den Einsatz von Stützringen an der Nabenanschlussstelle und gegebenenfalls eine vollständige Rückwandkonstruktion, die jede Schaufel entlang ihrer gesamten hinteren Kontur stützt. Die Werkstoffauswahl wird ebenfalls enger, je anspruchsvoller die Anwendung ist. Laufräder aus handelsüblichem verzinktem Stahl können für saubere Luft bei mäßigen Temperaturen ausreichend sein; ein Hochdruck-Laufrad für heiße Abgase oder leicht korrosive Prozessgase erfordert jedoch eine metallurgische Aufwertung. Edelstahl-Legierungen – insbesondere austenitische Sorten – bieten die erforderliche Zugfestigkeit bei erhöhten Temperaturen sowie Widerstandsfähigkeit gegen interkristalline Korrosion, wodurch das Laufrad über Jahre hinweg thermischen Wechsellasten standhält und seine Maßhaltigkeit bewahrt. Die Verbindung zwischen Nabe und Welle verdient besondere Aufmerksamkeit, da diese einzige Verbindung sämtliches Drehmoment überträgt und die gesamte rotierende Masse trägt. Eine Keilspannhülse mit echter Übermaßpassung über die Wellennut eliminiert Frettingkorrosion und mikroskopische Bewegungen, die bei ungenügender Passung langfristig zu einer Aufweitung der Bohrung führen. Diese strukturellen Details sind nach Montage des Gebläses nicht mehr sichtbar, entscheiden aber darüber, ob die Einheit nach fünf Jahren Lagerwechsel benötigt oder leise bis in ihr zweites Jahrzehnt hinein weiterbetrieben werden kann.

Akustische und strömungstechnische Qualität am Austritt

Die Geräusch- und Strömungseigenschaften eines rückwärtsgekrümmten Lüfters stellen je nach Auslegung des Gehäuses sowohl eine konstruktive Herausforderung als auch einen qualitativen Vorteil dar. Die für den Hochdruckbetrieb erforderlichen höheren Spitzenumlaufgeschwindigkeiten erzeugen ein tonales Geräuschprofil, das bei der Schaufelpassierfrequenz von Natur aus lauter ist als das eines langsamer laufenden vorwärtsgekrümmten Lüfters. Der Ton ist schärfer und erfordert bei Einbau in geräuschempfindliche Umgebungen besondere Aufmerksamkeit hinsichtlich Einlass- und Austrittsdämpfer. Der Kompromiss zeigt sich jedoch in der Qualität des Strömungsfeldes, das das Laufrad verlässt und in die Spirale eintritt. Die rückwärtsgekrümmten Schaufeln erzeugen eine geordnetere Austrittsströmung mit geringerer Grenzschichtablösung und weniger Turbulenz als die dicht gepackten, stark gewölbten Kanäle eines vorwärtsgekrümmten Laufrads. Dieses sauberere aerodynamische Profil ermöglicht es der Spirale, als effektiver Diffusor zu wirken: Restgeschwindigkeit wird mit geringerer Turbulenz und weniger breitbandigem Geräusch – typisch für chaotische Strömungsablösung – in statischen Druck umgewandelt. Die Form des Spiralenabschlusses sowie der Erweiterungswinkel des Austritts werden zu entscheidenden Abstimmungselementen. Eine korrekt ausgelegte Spirale mit einem Abschlussabstand, der Druckschwingungen gegen Rückströmungsverluste abwägt, kann das Gerät deutlich leiser machen, ohne Leistungseinbußen zu verursachen. Ein Hersteller, der in numerische Strömungssimulation (CFD) und eigene Schallkammer-Tests investiert, optimiert diese geometrischen Parameter über das hinaus, was eine Standard-Katalogauslegung bietet. Der resultierende Lüfter liefert nicht nur Druck und Durchfluss, sondern auch ein vorhersagbares akustisches Verhalten, das es dem Systemintegrator ermöglicht, den Schalldruckpegel an der Grundstücksgrenze oder am Bedienplatz zuverlässig vorherzusagen.

Der Wert eines technisch ausgeklügelten Luftbewegungspakets

Ein radialer Flügelradventilator mit rückwärtsgebogenen Schaufeln für ein Hochdrucksystem ist selten ein einzelnes Standardprodukt. Er wird vielmehr als Teil eines maßgeschneiderten Gesamtpakets geliefert, das den Motor, die Antriebsanordnung, den Einlasskegel, die Schwingungsentkopplung und häufig auch eine anwendungsspezifische Beschichtung oder Materialvorgabe umfasst. Der Nutzen für den Endkunden besteht daher nicht nur in der Geometrie einer Schaufelgruppe, sondern vor allem in der Integrationskompetenz des Lieferanten, der das Gesamtpaket zusammenstellt. Ein erfahrener Hersteller stellt die geprüfte Ventilatorkennlinie für genau dieses Gerät zur Verfügung – nicht eine generische Familienkennlinie – und diese Daten bilden die Grundlage für die Inbetriebnahme und Fehlersuche im System. Die Bereitschaft des Lieferanten, einen Werksabnahmetest durchzuführen, die rotierende Baugruppe auf eine vorgegebene Auswuchtgüte zu bringen und die Materialzertifikate für drucktragende Komponenten zu dokumentieren, signalisiert ein professionelles Disziplinniveau, das den Anforderungen industrieller Anlagenplanungsstandards entspricht. Fanova Motor agiert innerhalb dieses Rahmens und vereint präzise Schaufelradfertigung, Expertise bei der Motorabstimmung sowie einen qualitätsgesicherten Dokumentationsprozess, der den Anforderungen von Hochdruck-Luftförderanwendungen gerecht wird. Wenn ein OEM für Absauganlagen oder ein Verfahrensingenieur einen Ventilator von einem Lieferanten mit dieser integrierten Kompetenz spezifiziert, beschränkt sich der Vorteil nicht allein auf die aerodynamische Leistung am Auslegungspunkt. Der umfassendere Nutzen umfasst vorhersehbare Lieferzeiten, konsistente Qualität von Gerät zu Gerät sowie technische Unterstützung bei den unvermeidlichen Feldanpassungen während der Inbetriebnahme. Dieses kombinierte Angebot macht die Ventilatorauswahl zu einer verlässlichen Entscheidung statt zu einem kalkulierten Risiko.
