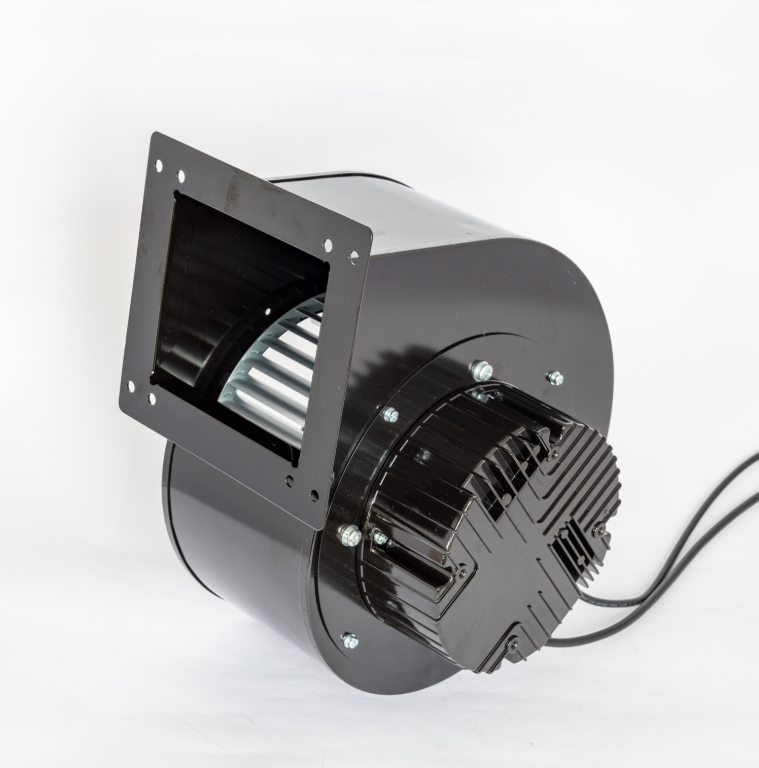

Welche Vorteile bietet ein radialer Lüfter mit vorwärts gekrümmten Schaufeln?

Die Designphilosophie hinter der gekrümmten Schaufel

Ein radialer Lüfter mit vorwärts gekrümmten Schaufeln funktioniert nach einem Prinzip, das auf den ersten Blick kontraintuitiv erscheint im Vergleich zu seinen rückwärts geneigten Verwandten. Sein Laufrad besitzt eine große Anzahl relativ kurzer Schaufeln, die Luft aufnehmen und sie in Drehrichtung nach außen schleudern. Diese Geometrie erzeugt ein Geschwindigkeitsprofil, bei dem die absolute Austrittsgeschwindigkeit an der Schaufelspitze deutlich höher ist als die Drehgeschwindigkeit des Laufrads selbst. Praktisch bedeutet dies, dass bei einem gegebenen Luftvolumen das Laufrad deutlich kleiner im Durchmesser ausgeführt und mit einer wesentlich niedrigeren Drehzahl betrieben werden kann, um einen nutzbaren Druckanstieg zu erzeugen. Die zugrundeliegende Physik ist wichtig zu verstehen, denn sie bestimmt sämtliche Einsatzvorteile dieses Lüfters. Die dicht gepackten Schaufelkanäle lenken die Strömung über einen engen Radius ab und übertragen so kinetische Energie, die dann innerhalb des sich erweiternden Spiralgehäuses effizient in statischen Druck umgewandelt wird. Dies ist keine rein akademische Unterscheidung: Genau hierin liegt der Grund, warum ein Lüfter mit vorwärts gekrümmten Schaufeln bei Drehzahlen, bei denen ein rückwärts gekrümmtes Rad noch mit seiner eigenen Trägheit kämpfen würde, bereits gegen Systemwiderstände einen spürbaren Druck erzeugen kann. Der technische Kompromiss besteht darin, dass die Schaufelkanäle empfindlicher gegenüber Staubansammlungen sind und die Druckkennlinie eine charakteristische Form aufweist, die eine sorgfältige Abstimmung mit dem Gesamtsystem erfordert – ein Aspekt, den wir später vertiefen werden.

Raumeffizienz und akustisches Profil

Der unmittelbarste Vorteil, der Konstrukteure von Geräten zu einem vorwärtsgekrümmten Gebläse hinzieht, ist dessen volumetrische Effizienz. Da das Laufrad bei reduziertem Durchmesser bereits den hohen Druck erzeugt, lässt sich das gesamte Gebläsegehäuse in ein Bauraumvolumen integrieren, das ein rückwärtsgekrümmtes oder profilbasiertes Gebläse bei gleicher Leistung nicht erreichen kann. Bei einer Fan-Coil-Einheit, die oberhalb einer Decke verbaut ist, oder einem Wohnraum-Luftbehandlungsgerät, das in einen Wandschrank gepresst werden muss, entscheidet dieser Größenunterschied oft darüber, ob ein Konzept serienreif wird oder lediglich als CAD-Modell auf dem Bildschirm verbleibt. Auch das akustische Profil dieses Gebläsetyps hängt eng mit seiner Geometrie und Drehzahl zusammen. Da die Umfangsgeschwindigkeit bei gegebenem Druckanstieg von Natur aus geringer ist, liegt das tonale Geräusch der Schaufelpassierfrequenz tendenziell in einem tieferen und häufig weniger störenden Frequenzbereich. Das breitbandige Geräusch, das tatsächlich entsteht, wirkt eher wie ein strömendes Luftgeräusch denn wie ein durchdringendes Pfeifen. Dies ist von großer Bedeutung in belegten Räumen, wo menschlicher Komfort sich nicht nur auf die Temperatur, sondern auch auf die akustische Umgebung erstreckt. Eine Klimaanlage für Hotelzimmer wird beispielsweise unverkäuflich, sobald das Gebläse bei jedem Kühlaufruf des Thermostats ein hochfrequentes Kreischen abgibt. Das vorwärtsgekrümmte Laufrad liefert – sofern korrekt ausgewuchtet und eingebaut – ein nachsichtigeres Klangprofil, das es Raumplanern und Akustikberatern ermöglicht, die vorgegebenen Hintergrundgeräuschwerte für Premium-Räume zu erreichen.

Die mechanische Logik von Geschwindigkeit und Antrieb

Einer der tiefer liegenden technischen Vorteile der vorgewölbten Bauform ist ihr Betriebsdrehzahlbereich, der sich in einer Kaskade von Vorteilen über den gesamten mechanischen Antriebsstrang auswirkt. Wenn ein Gebläse seinen vorgesehenen Druck und seine vorgesehene Fördermenge bereits bei etwa der Hälfte der Drehzahl eines alternativen Laufradtyps erreichen kann, sinkt die Belastung sämtlicher rotierender Komponenten deutlich. Die Wellendurchbiegung unter Last nimmt ab, die Fliehkraft auf Nabe und Lager ist geringer, und die Ermüdungslebensdauer der gesamten Baugruppe verlängert sich spürbar. Diese Eigenschaft niedriger Drehzahlen wirkt sich zudem unmittelbar auf die Motorauswahl aus. Ein langsameres Gebläse lässt sich direkt mit einem Motor mit weniger Polpaaren koppeln, wodurch in vielen kompakten Anwendungen die Kosten und Komplexität von Keilriemenantrieben oder Untersetzungsgetrieben entfallen. Der Motor selbst kann zudem physisch kleiner ausgeführt werden, da er nicht das hohe Trägheitsmoment beim Anlauf überwinden muss, das ein größeres, schwereres Laufrad erfordern würde. Diese sich kaskadierende Reihe mechanischer Vorteile bedeutet, dass eine vorgewölbte Gebläseeinheit häufig leichter ist, weniger Bauraum beansprucht und weniger Wartungspunkte aufweist als eine vergleichbare Leistungsalternative. Insbesondere das Lagersystem profitiert von den niedrigeren Drehzahlen. Die Lagerlebensdauer hängt exponentiell von Drehzahl und Belastung ab; durch die moderate Auslegung beider Faktoren bietet die vorgewölbte Bauform oft eine Wartungsintervall-Dauer bis zur Nachschmierung, die Wartungsplaner mit knappen Budgets besonders schätzen. Die Gesamteinfachheit der rotierenden Baugruppe ist ein leiser Beleg für das Konstruktionsprinzip, dass Eleganz im Ingenieurwesen darin besteht, das gewünschte Ergebnis durch die sanfteste mögliche Bewegung zu erreichen.

Die Anpassung des Gebläses an die Lastkennlinie

Keine Diskussion über Vorteile wäre ehrlich, ohne die Leistungskurve zu betrachten, die definiert, wo ein vorwärtsgekrümmter Gebläsetyp korrekt arbeitet und wo er in Schwierigkeiten gerät. Dieser Gebläsetyp erzeugt eine charakteristische Kurve, bei der der Druck mit abnehmendem Volumenstrom auf ein Maximum ansteigt, dann jedoch am Ende des sehr niedrigen Volumenstrombereichs absinkt, bevor es zum Überschwingen kommt. Diese Absenkungszone stellt einen instabilen Betriebsbereich dar, in dem das Gebläse oszillieren und pulsieren kann, wodurch die Luftleitungen dröhnen und der Motorstrom schwankt. Der praktische Vorteil besteht jedoch darin, dass der stabile Kurvenabschnitt einen breiten, nutzbaren Bereich bietet, der sich außergewöhnlich gut für Systeme mit festem oder mäßig wechselndem Widerstand eignet. Ein HLK-Luftkanalsystem, eine HEPA-Filterbank in einem Reinraum-Luftreiniger oder ein Wärmeaustauscher mit vorhersehbarem Druckabfall liegen alle bequem innerhalb des stabilen Betriebsbereichs eines vorwärtsgekrümmten Gebläses. Wenn ein Anwendungstechniker diese Lastcharakteristik versteht und den Systemwiderstand so auslegt, dass er stets innerhalb der sicheren Zone bleibt, arbeitet das Gebläse mit bemerkenswerter Stabilität und Selbstregulierung. Während ein Filter im Laufe seiner Einsatzdauer mit Partikeln belastet wird und der Widerstand zunimmt, bewegt sich das Gebläse natürlicherweise entlang seiner Kurve nach oben und stellt sich bei einem niedrigeren Volumenstrom ein, ohne dass eine aktive Drehzahlanpassung erforderlich ist. Diese passive Anpassungsfähigkeit an sich verändernde Filterbedingungen ist ein subtiler, aber wertvoller Vorteil in Systemen, bei denen ein konstanter Luftstrom durch ein zunehmend verstopfendes Filtermedium gewünscht wird. Der entscheidende Punkt – und hier trennt sich Fachkompetenz von bloßem Raten – besteht darin, das Gebläse so auszulegen, dass der gesamte Betriebsbereich des Systems über dessen Lebensdauer bequem rechts vom Druckmaximum der Kurve liegt. Ein Lieferant, der eine geprüfte Lüfterkennlinie mit dem konkreten Gerät bereitstellt – nicht nur ein generisches Katalogdiagramm – liefert dem Konstrukteur die Daten, die für diese Bewertung präzise benötigt werden.

Materialauswahl und Fertigungsgenauigkeit

Das aerodynamische Design eines vorn gekrümmten Laufrads stellt außergewöhnliche Anforderungen an die Fertigungskonsistenz. Jede der zahlreichen kleinen Schaufeln muss einheitlich mit der Gehäuseschale und der Nabenhülse verbunden sein, denn bereits geringfügige Abweichungen beim Schaufelabstand oder -winkel erzeugen eine Unwucht, die sich unmittelbar in Vibrationen und vorzeitigem Lagerverschleiß niederschlägt. Die Qualität des Schweiß- oder Nietprozesses entlang der Schaufelkanten bestimmt, ob das Laufrad nach Tausenden von Temperaturwechseln und Start-Stopp-Vorgängen seine Maßhaltigkeit bewahren kann. In Umgebungen, in denen der Gebläseventilator feuchte oder leicht korrosive Luft fördert, wird die metallurgische Wahl des Stahls oder die Spezifikation einer Schutzbeschichtung zum entscheidenden Faktor dafür, ob das Gerät nach drei Jahren Dauerbetrieb optisch und funktionell noch ausreichend leistungsfähig ist. Verzinkter Stahl bietet einen grundlegenden Schutz, doch Anwendungen mit Küstenluft oder bestimmten industriellen Abluftströmen erfordern Laufräder aus Edelstahl – häufig aus den Legierungsfamilien 304 oder 316 –, um Lochkorrosion zu vermeiden, die die Schaufeloberflächen aufraut und mit der Zeit die aerodynamische Effizienz mindert. Auch der Auswuchtprozess ist ein ebenso deutlicher Indikator für Fertigungsdisziplin. Ein Gebläse für ruhige Innenanwendungen sollte als komplette rotierende Baugruppe auf einem Präzisionsauswuchtgerät dynamisch ausgewuchtet werden, nicht lediglich statisch am bloßen Laufrad. Dieser Prozess beseitigt Koppelunwuchten, die statische Verfahren nicht erfassen können; das Ergebnis ist ein Gebläse, das mit einer solchen Laufruhe läuft, dass die Lager geschont und die Übertragung strukturgekoppelter Vibrationen auf die Gebäudekonstruktion minimiert wird. Dies sind die unsichtbaren Merkmale, die ein Standardgebläse von einer nach professionellen Spezifikationen gefertigten Einheit unterscheiden.

Von der Komponente zur integrierten Lösung

Die Auswahl eines vorwärtsgekrümmten Radialgebläses geht letztlich über den Vergleich der technischen Daten konkurrierender Geräte hinaus und wird zur Frage der Lieferantenkompetenz. Das Gebläse selbst ist eine Komponente, doch der Wert, der beim Endkunden ankommt, ist eine getestete, dokumentierte und unterstützte Gesamteinheit. Ein Ingenieurteam, das versteht, wie sich sein Gebläse in das System integriert, in das es eingebaut wird, kann die erforderlichen Leistungsdaten, die maßlichen Schnittstellen sowie die anwendungsspezifische Beratung liefern – und so kostspielige Fehler im Prototypenstadium vermeiden. Hier wird die Wahl eines Fertigungspartners zu einer strategischen Entscheidung für den Anlagenbauer. Ein Lieferant, der in eigene Prüfstandstests investiert, für jede Produktionscharge nachvollziehbare Qualitätsunterlagen führt und über das ingenieurmäßige Know-how verfügt, um Anpassungen bei ungewöhnlichen Betriebszyklen vorzuschlagen, bietet eine Zuverlässigkeitsgarantie, die weit über eine einfache Stückliste hinausgeht. Fanova Motor verfolgt genau diese Philosophie und schließt die Lücke zwischen präziser Laufradfertigung und den praktischen Integrationsherausforderungen, vor denen Hersteller von HLK- und Luftbehandlungsanlagen stehen. Die Kombination aus nachgewiesener aerodynamischer Leistung, konsistenter Fertigungsqualität und zielgerichteter technischer Unterstützung stellt sicher, dass das im Konstruktionsstadium spezifizierte Gebläse tatsächlich so geliefert wird, wie erwartet – und genauso arbeitet, wie es in der Simulation modelliert wurde. Dieser integrierte Lieferansatz ermöglicht es dem Konstruktionsteam, sich auf Innovationen auf Systemebene zu konzentrieren – mit der Gewissheit, dass die luftbewegende Komponente im Herzen seiner Maschine keine Ursache für Feldausfälle oder Kundenbeschwerden wird.
