EN
FB3G355-2AAL-20
| Nennspannung | VAC | 230 |
| Stromaufnahme | A | 1.7±10% |
| Geschwindigkeit (U/min) | min -1 | 2050±5% |
| Stromverbrauch | W | 380±10% |
| Max. Luftdurchsatz | CFM / m 3 /H | 2119.5/3601.5 |
| Max. statischer Druck | In.wg /Pa | 3.13/782 |
MOQ: 5 Stk
Kurzbeschreibung
Der FB3G355-2AAL-20 ist ein effizienter, kompakter EC-Rückwärts-Zentrifugalventilator, entwickelt und hergestellt von Fanova (Suzhou) Motor Technology Co., Ltd. Mit einer bürstenlosen Gleichstrommotor-Technologie liefert er einen hohen Luftstrom (bis zu 3601,5 m³/h) und hohen statischen Druck (782 Pa). Unterstützt verschiedene Steuerungsarten wie 0–10 VDC, PWM und Modbus485 und verfügt über eine Schutzart IP65, wodurch er für eine Vielzahl von industriellen Lüftungs- und Kühlsystemen geeignet ist.
Produktspezifikation
Der FB3G355-2AAL-20 ist ein leistungsstarker, industrieller EC-Rückwärts-Kreisgebläse mit einem dreiphasigen bürstenlosen Gleichstrom-Außenläufermotor (Modell BLEC102) mit einer Nennspannung von 230 VAC, der einen weiten Eingangsbereich von 184–270 VAC und eine Netzfrequenz von 50/60 Hz unterstützt. Es liefert einen maximalen Luftstrom von 3601,5 m³/h und einen maximalen statischen Druck von 782 Pa, arbeitet bei 2050 ± 5 % U/min, hat einen Leistungsverbrauch von 380 W und einen Schalldruckpegel von 76 dB(A). Das Gebläse verfügt über umfassende elektrische Schutzfunktionen wie Sanftanlauf, Überspannungs- und Unterspannungsschutz, Blockierrotorschutz sowie thermischen Motorschutz vor Überlastung. Die robuste Konstruktion verwendet Druckgussaluminium für das Laufrad und die Endabdeckung, mit einem Laufraddurchmesser von 355 mm und sechs Flügeln, wodurch die Installation in jeder beliebigen Lage möglich ist. Mit Schutzart IP65 gegen Staub und Feuchtigkeit ausgelegt, ist es für eine Lebensdauer von 50.000 Stunden (L10, bei einer Umgebungstemperatur von 40 °C) konzipiert. Steuerungsoptionen umfassen 0–10 VDC, PWM (1–10 kHz) und eine Modbus485-Kommunikationsschnittstelle für eine einfache Systemintegration und intelligente Steuerung. Konform mit internationalen Normen wie CE, RoHS, ISO9001 und ErP2015 eignet es sich ideal für anspruchsvolle Anwendungen mit hohem Luftstrom und hohem statischem Druck, wie beispielsweise industrielle Lüftung, HLK-Systeme und Gerätekühlung.
Nennwerte
| EC-Rückwärts-Kreisgebläse |  |
|
| Typ | FB3G355-2AAL-20 | |
| Modell | BLEC102 | |
| Phase | ~ | 1~ |
| Nennspannung | VAC | 230 |
| Spannungsbereich | VAC | 184~270 |
| Frequenz | HZ | 50/60 |
| Stromaufnahme | A | 1.7±10% |
| Geschwindigkeit (U/min) | min -1 | 2050±5% |
| Stromverbrauch | W | 380±10% |
| Schalldruckpegel | dB(A) | 76±5% |
| Max. Luftdurchsatz | CFM / m 3 /H | 2119.5/3601.5 |
| Max. statischer Druck | In.wg /Pa | 3.13/782 |
| Isolationsklasse | ~ | Klasse B |
| Schutzgrad | ~ | IP54 |
| Steuerungseingang | ~ | 0~10 VDC / PWM/Modbus485 |
| Signal-Ausgabe | ~ | FG (Drehzahlausgang) |

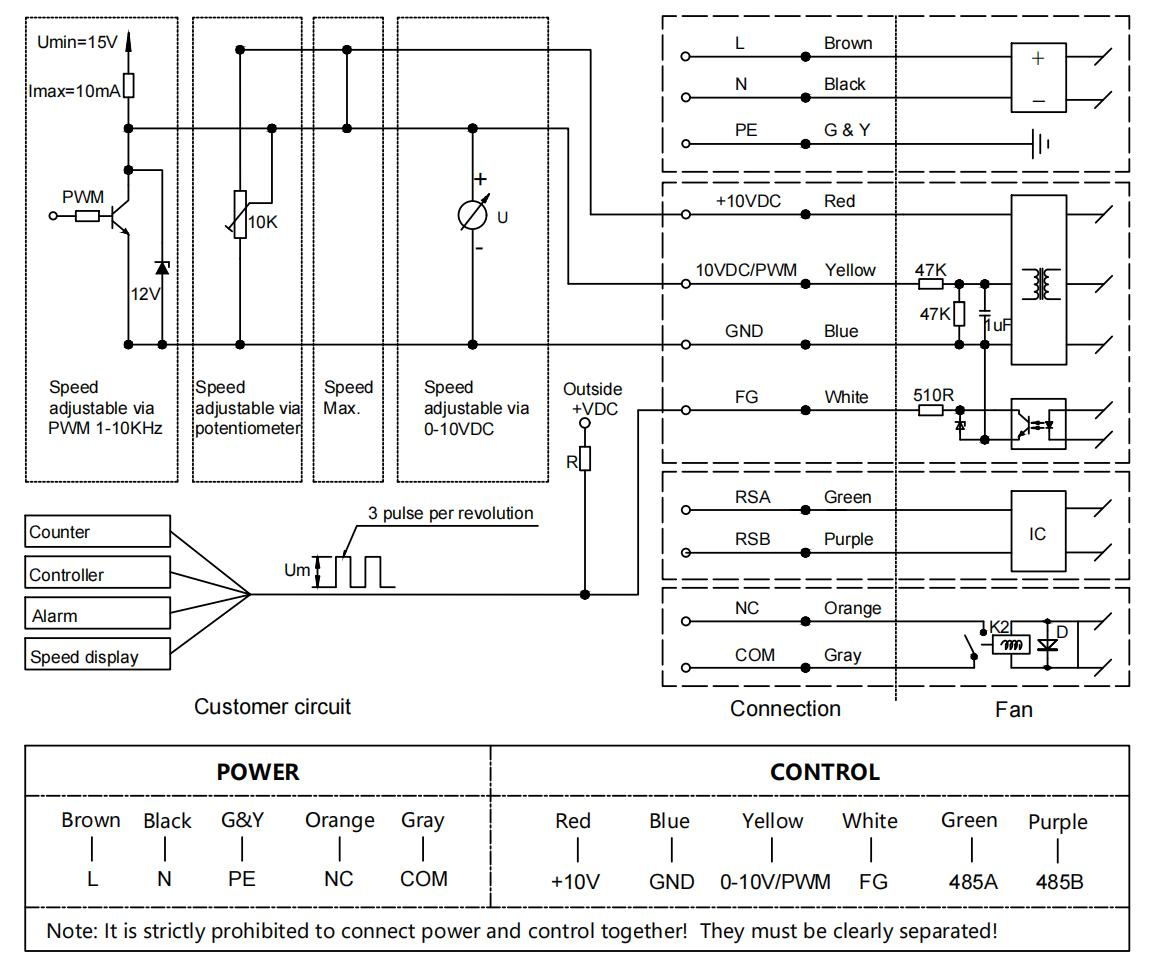

Anschlussdiagramm
Anmerkungen：
ⅰ. Standardkabellänge gemäß untenstehender Abbildung. Die Kabellänge kann angepasst werden

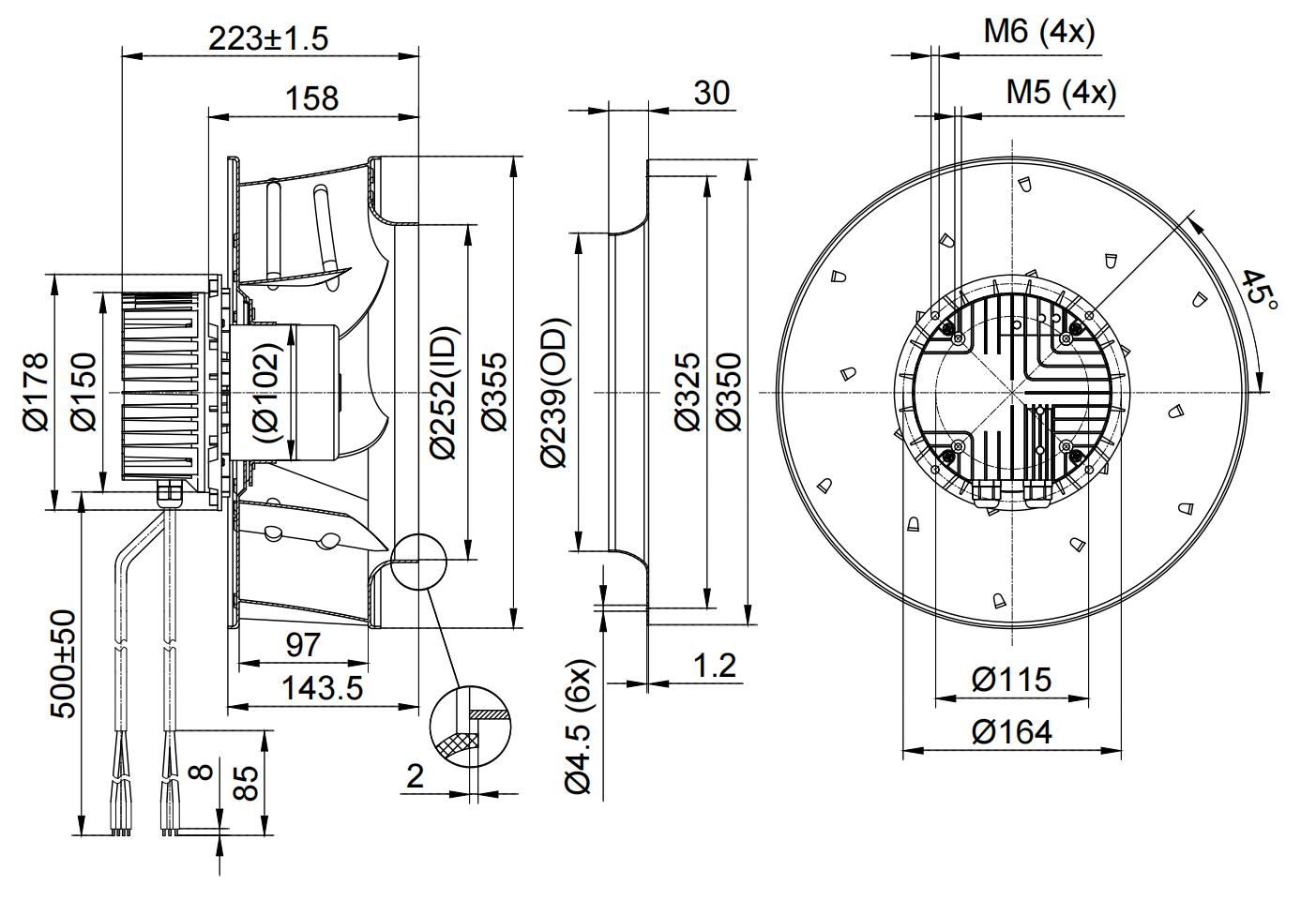

Produktzeichnung

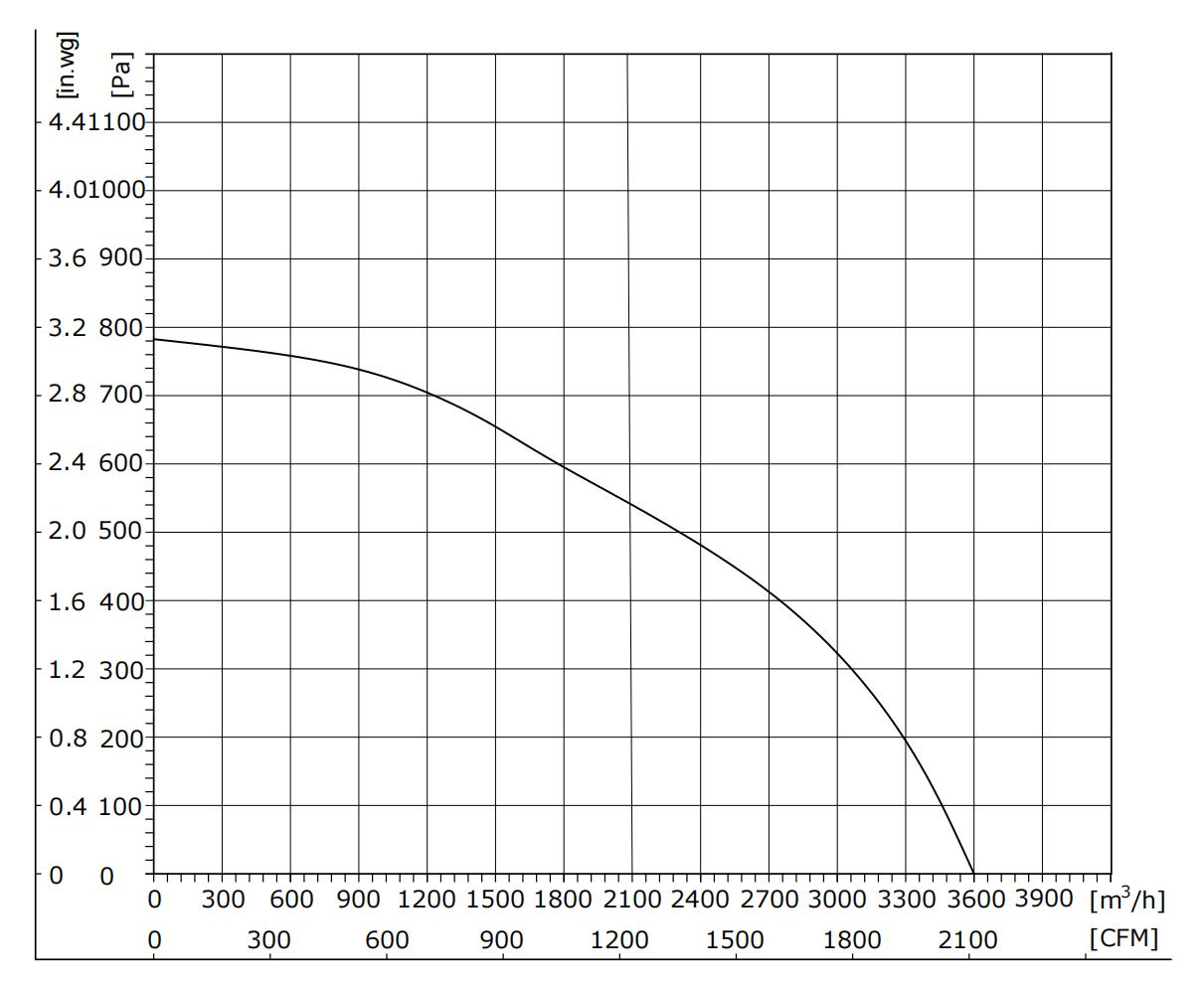

Aerodynamische Leistungskurven
Prüfbedingung:
ⅰ. Die Prüfdaten werden unter den angegebenen Umgebungsbedingungen und Montageart erhalten
ⅱ. Eingangsspannung --- Betriebsspannung
ⅲ. Temperatur --- Raumtemperatur 25 °C
Sicherheitsanforderungen
ⅰ. Beim Herausnehmen des Lüfters nicht direkt am Lüfterkabel ziehen. Bei übermäßiger Belastung des Kabels kann die innere Lötstelle abfallen
ⅱ. Den Lüfterstecker nicht ein- oder ausstecken, während der Lüfter in Betrieb ist
ⅲ. Falls der Lüfter nach dem Starten nicht funktioniert, dürfen Flügelrad, Rotor oder andere Teile nicht berührt werden. Eine Inspektion durch fachkundiges Personal ist erforderlich, um Verletzungen durch plötzliches Anlaufen des Lüfters zu vermeiden
ⅳ. Die Strom- und Steuerleitung des Lüfters dürfen nicht verkehrt herum angeschlossen werden, da dies zur Zerstörung führen kann
ⅴ. Aufgrund der Sanftanlauf-Eigenschaften des Lüfters darf zur Vermeidung von Verletzungen das Flügelrad oder andere Teile des Lüfters nicht berührt werden, wenn er unter Spannung steht oder mit niedriger Drehzahl läuft
ⅵ. Der Lüfter muss unter Anleitung von Fachpersonal bedient und verwendet werden, um zu verhindern, dass Kinder mit diesem Produkt in Berührung kommen
ⅶ. Wenn das Netzkabel abgenutzt oder beschädigt ist, muss es zur Reparatur an den Hersteller zurückgesandt oder unter Anleitung des Herstellers ausgetauscht werden
Vorteile:
1. hohe Effizienz: Unsere Radiallüfter sind in der Lage, hohe Luftstromraten und Drücke bereitzustellen und dabei den Energieverbrauch zu minimieren, wodurch eine optimale Leistung und Effizienz gewährleistet ist.
2. Geringes Geräuschpegel: Durch den Einsatz fortschrittlicher Strömungstechnologie werden Schaufelwinkel angepasst, um einen hohen Luftdurchsatz bei gleichzeitig minimalem Geräuschpegel zu erzielen
3. Breiter Anwendungsbereich: Geeignet für eine Vielzahl von Branchen und Umgebungen, einschließlich industrielle Belüftung, HLK-Systeme, Landwirtschaft, Bauwesen, Automobilindustrie und mehr, mit flexiblen kundenspezifischen Lösungen (OEM/ODM)
4. Nachhaltige Entwicklung: Unsere Ventilatoren sind mit energiesparenden und umweltfreundlichen Funktionen konzipiert. Durch die Verwendung neuer Materialien wie glasfaserverstärktem Kunststoff erfüllen sie umweltfreundliche Energieanforderungen, widerstehen harten Betriebsbedingungen und bieten langfristige Zuverlässigkeit.
5. Einfache Installation und Wartung: Ausgestattet mit Installationsgittern und Optionen zur Kanalbefestigung verfügen unsere Ventilatoren über benutzerfreundliche Designs und leicht wartbare Komponenten, was eine problemlose Wartung ermöglicht.
