مروحة محورية تيار كهربائي متغير (EC) مع شبكة حماية، طراز FG3G400-48PL-20، 48 فولت تيار مستمر، قطرها 400 مم، سعة تدفق هواء 4730 متر مكعب/ساعة

الأنابيب FG3G400-48PL-20 مروحة محورية كهربائية تيار مستمر بجهد 48 فولت، كبيرة الحجم، ومزودة بشبكة حماية مدمجة لضمان السلامة، وتم تصميمها خصيصًا لتحريك كميات كبيرة من الهواء في تطبيقات الاتصالات السلكية واللاسلكية والصناعية التي تعمل بالتيار المستمر. وتتميز هذه المروحة بمحرك دوار (إمبيلر) قطره 400 مم، يُدار بواسطة المحرك الكهربائي عديم الفرشاة BLDC102، ما يسمح لها بتوفير تدفق هواء استثنائي قدره ٤٧٣٠ مترًا مكعبًا/ساعة عند ضغط ساكن مقداره ٢٢٥ باسكال، مع استهلاك طاقة لا يتجاوز ٢٧٤ واط عند سرعة دوران تبلغ ١٤٠٠ دورة في الدقيقة. وتوفر التصميمات المحورية كفاءةً مثلىً في تطبيقات التهوية المنخفضة الضغط والمرتفعة التدفق، وهي بالتالي مثالية لتطبيقات تبادل الهواء، وتبريد الخزائن، وتدفق الهواء عبر المكثفات. ويبلغ التيار المستهلك ٥,٧ أمبير عبر نطاق الجهد الداخلي البالغ ٤٨ فولت تيار مستمر، ما يتيح دمجها بسلاسة مع أنظمة الاتصالات السلكية واللاسلكية التي تعمل بجهد -٤٨ فولت تيار مستمر، وأنظمة الناقل الصناعي للتيار المستمر. وتفي شبكة الحماية المدمجة ضد إدخال الأصابع بمعايير السلامة مع السماح بتدفق هواء غير مقيد. وبفضل إخراج الإشارة الترددية (FG) المدمج، وتوافقها مع التحكم التناظري ذي الجهد ٠–١٠ فولت تيار مستمر، وكذلك التحكم بنمط العرض النبضي (PWM)، فإن هذه المروحة تتيح تنظيمًا دقيقًا لسرعة الدوران في أنظمة التهوية بالتيار المستمر ذات التدفق الهوائي المتغير. وهي تحمل تصنيف IP44، ومعزولة وفق الفئة B، ولها عمر تشغيلي متوقع يبلغ ٥٠٠٠٠ ساعة (L10)، وقد صُمّمت للعمل المستمر دون انقطاع. وهي مناسبة تمامًا لتطبيقات تبادل الهواء في ملاجئ الاتصالات السلكية واللاسلكية، وتهوية الممرات الساخنة في مراكز البيانات، وتبريد معدات الشبكات المصغرة للتيار المستمر، وتبريد المحولات والمصححات، وكذلك تهوية الخزانات الصناعية الكبيرة. وهي معتمدة وفق معياري CE وRoHS.

في صميم FG3G400-48PL-20 هو محرك تيار مستمر بدون فرشاة من نوع BLDC102 ذي روتور خارجي، يُدار مباشرةً بواسطة مروحة محورية بقطر ٤٠٠ مم عند سرعة ١٤٠٠ دورة في الدقيقة. ويُحسِّن التصميم الهوائي المحوري نسبة تدفق الهواء إلى الطاقة إلى أقصى حد، حيث يحوِّل طاقة كهربائية قدرها ٢٧٤ واط عند جهد ٤٨ فولت تيار مستمر إلى تدفق هواء يبلغ ٤٧٣٠ مترًا مكعبًا في الساعة عند ضغط ٢٢٥ باسكال — أي ما يعادل ١٧,٣ مترًا مكعبًا في الساعة لكل واط، مما يوفِّر كفاءة استثنائية في نقل الهواء. ويوفر القطر البالغ ٤٠٠ مم مساحة مسح كبيرة، ما يسمح بتبادل حجم كبير من الهواء مع انخفاض سرعة الخرج، وبالتالي تقليل الضوضاء والاضطرابات الناتجة عن القنوات. ويستهلك المحرك تيارًا قدره ٥,٧ أمبير عبر نطاق تشغيله البالغ ٤٨ فولت تيار مستمر، مما يضمن توافقه مع أنظمة الاتصالات السلكية واللاسلكية القياسية التي تعمل بجهد -٤٨ فولت تيار مستمر، وكذلك مع أنظمة الحافلات الصناعية للتيار المستمر. وتتيح وحدة التحكم الشاملة إدخال إشارات تناظرية تتراوح بين ٠ و١٠ فولت تيار مستمر، ومدخلات رقمية على شكل نبضات عرضية (PWM) بتكرار يتراوح بين ١ و١٠ كيلوهرتز لتنظيم السرعة بشكل تدريجي دون انقطاع، بينما توفر إشارة المخرج الخاصة بمقياس السرعة (FG) تغذية راجعة فورية لسرعة الدوران (RPM) لدمجها في أنظمة إدارة مراكز البيانات (DCIM) وأنظمة إدارة البطاريات (BMS) ضمن حلقات التحكم المغلقة. وتشمل الحماية المدمجة: التشغيل التدريجي اللطيف، والحد من التيار، وحماية المحرك عند انسداد الدوار، وحماية الحرارة الزائدة، وحماية الانعكاس القطبي. ويتميَّز المروحة بهيكل من الألومنيوم المصبوب تحت الضغط، ومزوَّد بشبكة حماية مدمجة، وإغلاق مقاوم للغبار والرذاذ وفق تصنيف IP44، ومحامل كروية تسمح بأي وضعية تركيب، وعزل من الفئة B يتحمل درجات حرارة محيطة تصل إلى ١٣٠°م. ومُصنَّف هذا المروحة المحوري لعمر افتراضي يبلغ ٥٠٠٠٠ ساعة وفق معيار L10 عند درجة حرارة ٤٠°م، وهو الخيار الأمثل لمهمات التهوية عالية الحجم ومنخفضة الضغط التي تعمل بجهد ٤٨ فولت تيار مستمر، حين يكون تحقيق أقصى تبادل هوائي الهدف التصميمي الرئيسي.

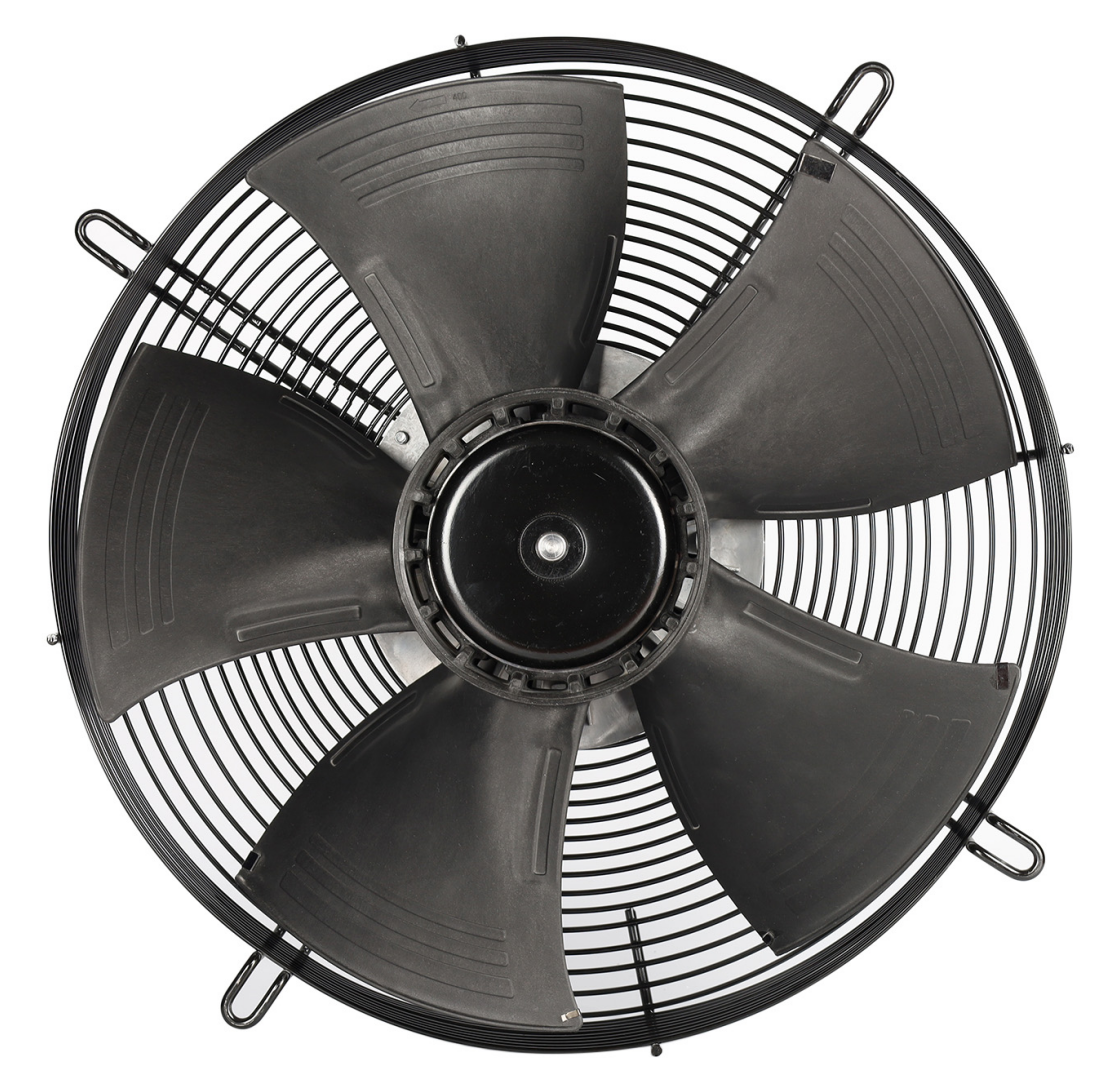

مروحة محورية كهربائية تيار مستمر مع شبكية حماية
نوع	FG3G400-48PL-20
الطراز	BLDC102

ملاحظات:

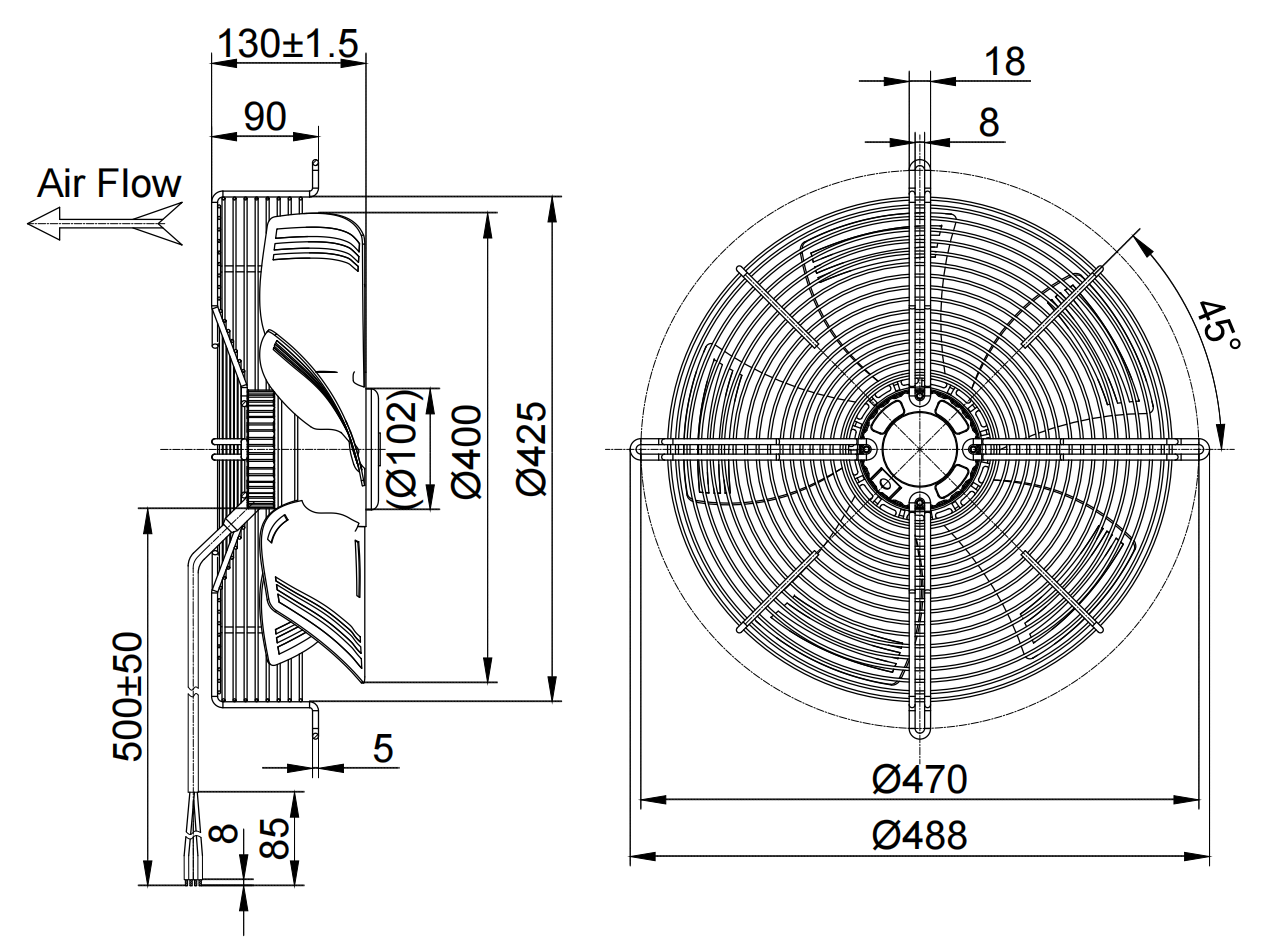

أولاً: طول السلك القياسي هو ٣٠٠ مم؛ ويمكن تخصيص الطول حسب الطلب.

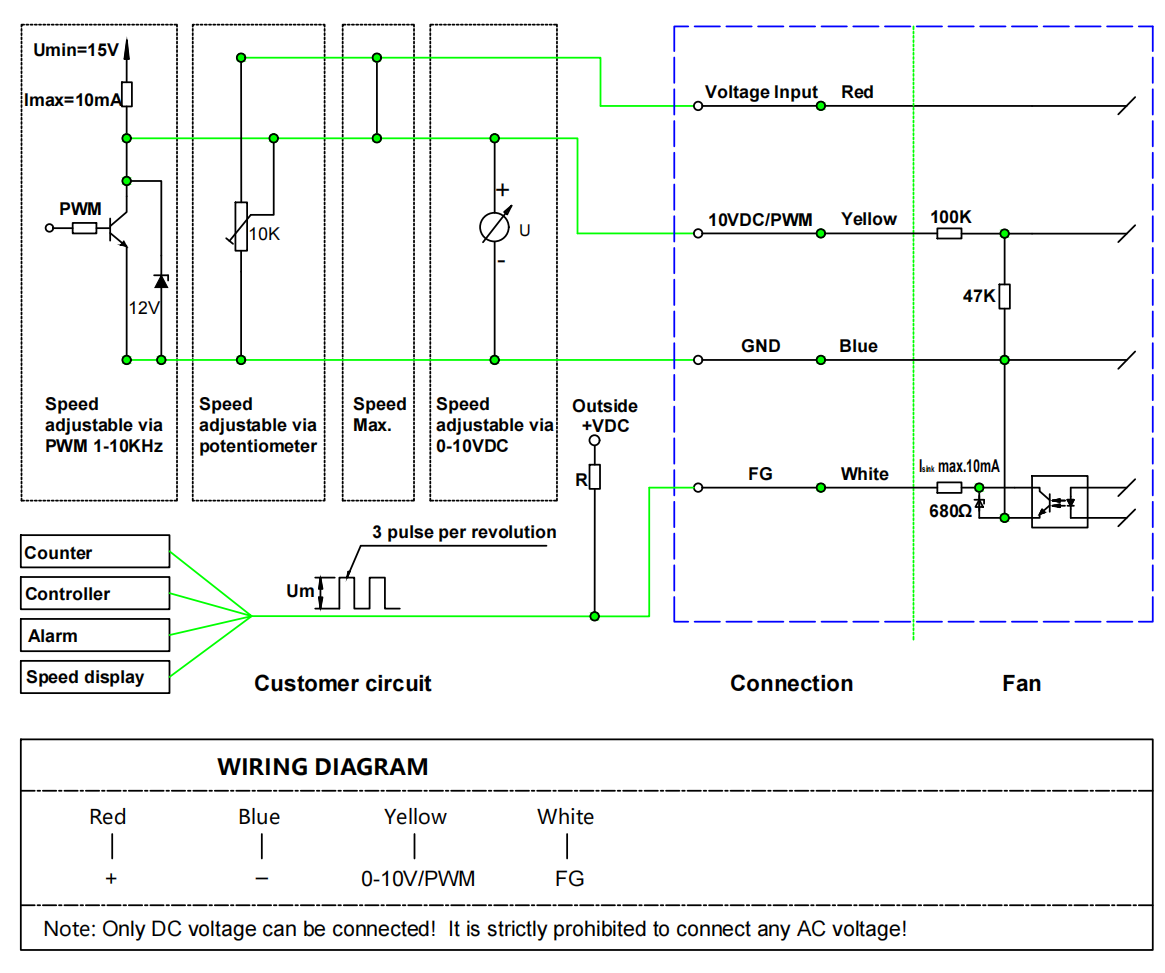

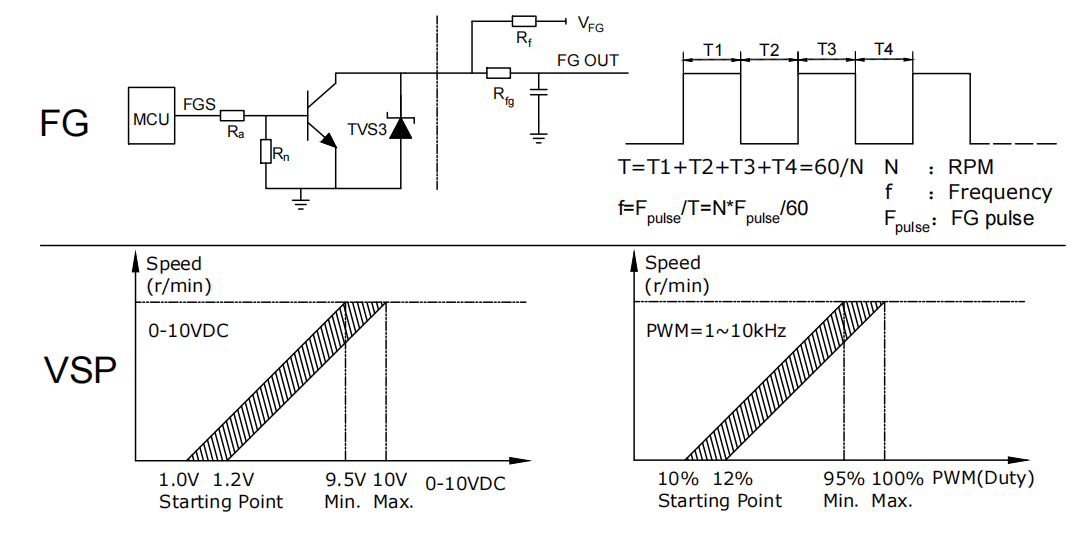

ثانياً: التحكم عبر إشارة تناظرية ٠–١٠ فولت تيار مستمر أو إشارة رقمية بتعديل عرض النبضة (PWM).

شروط الاختبار:

أولاً: تُجرى عملية القياس وفقاً للمعيار الدولي ISO 5801، باستخدام طريقة الغرفة المزدوجة.

ثانياً. جهد الاختبار: ٤٨ فولت تيار مستمر، ودرجة حرارة الغرفة: ٢٣±٢°م، والرطوبة النسبية: ٥٠±١٠٪.

ثالثاً: تقاس الضوضاء على بعد ١ متر في غرفة عازلة للصوت وفقاً للمعيار الدولي ISO 3744.

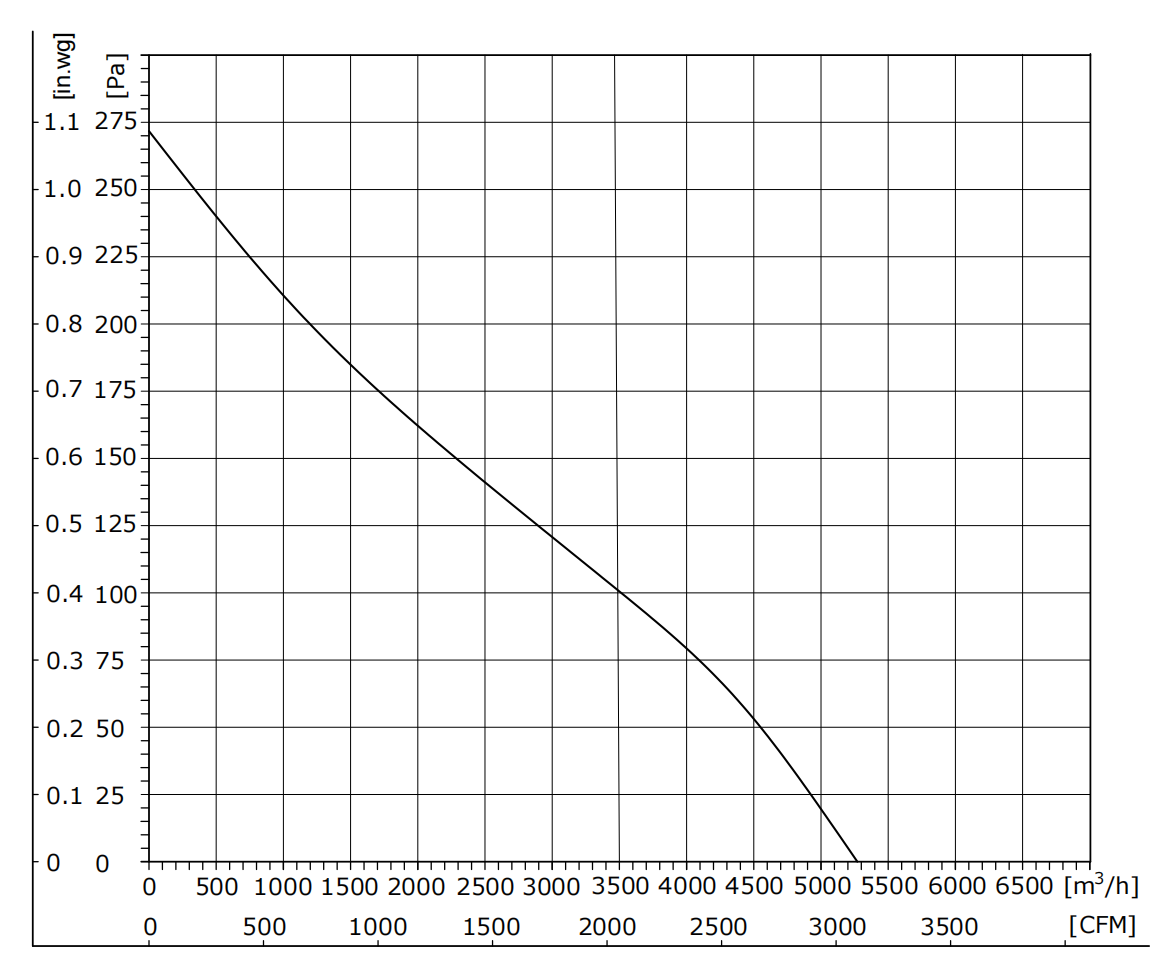

رابعاً: منحنى الأداء (PQ) يوضح أداء المروحة عبر نطاق دورة التشغيل من ٠ إلى ١٠٠٪ عند الجهد المُصنّف.

أولاً. عند إخراج المروحة، لا ترفع سلك التوصيل الخاص بها مباشرةً. فإذا تعرض السلك لضغط مفرط، فقد ينفصل الجزء الملحوم داخلياً.

ثانياً. لا تُدخل أو تُخرج قابض سلك توصيل المروحة أثناء تشغيلها.

ثالثاً. إذا لم تعمل المروحة بعد التشغيل، فلا تلمس الدفّاقة أو الدوار أو أي أجزاء أخرى منها؛ ويجب أن يقوم فنيون فنيون متخصصون بفحص المروحة لمنع بدء التشغيل المفاجئ الذي قد يتسبب في إصابات باليد أو بأي أجزاء أخرى من الجسم.

رابعاً. وبسبب خاصية التشغيل التدريجي للمروحة، وللوقاية من الإصابات الشخصية، يُمنع لمس الدفّاقة أو أي أجزاء أخرى من المروحة أثناء توصيلها بالطاقة أو أثناء دورانها بسرعات منخفضة.

خامسًا: يجب تشغيل المروحة واستخدامها تحت إشراف موظفين متخصصين لمنع الأطفال من التلامس مع هذا المنتج

سادسًا: إذا كان خط الطاقة مهترئًا أو تالِفًا، فيجب إعادته إلى الشركة المصنعة لإصلاحه أو استبداله تحت إشراف الشركة المصنعة

سابعًا: وبما أن المحرك جزءٌ من المروحة، فلا يُوصى باستخدامه بمفرده عند غياب الدوّارة (المروحة) أو عند عدم وجود حمل

١. تدفق هواء محوري ضخم بسعة ٤٧٣٠ مترًا مكعبًا/ساعة: توفر المروحة FG3G400-48PL-20 أداءً استثنائيًّا بسعة تدفق هواء تبلغ ٤٧٣٠ مترًا مكعبًا/ساعة عند ضغط ٢٢٥ باسكال وبجهد ٤٨ فولت تيار مستمر — مُشغَّلة بواسطة المحرك BLDC102 وباستهلاك طاقة لا يتجاوز ٢٧٤ واط. وتوفِّر التصميم المحوري البالغ قطره ٤٠٠ مم تهوية عالية الحجم ومنخفضة الضغط بشكلٍ مثاليٍّ لتطبيقات تبادل الهواء والتبريد.

٢. ديناميكا هوائية محورية عالية الكفاءة: تُحرِّك ما نسبته ١٧,٣ مترًا مكعبًا/ساعة لكل واط عند سرعة دوران ١٤٠٠ دورة في الدقيقة وكفاءة تتراوح بين ٧٥٪ و٨٠٪ — ما يوفِّر وفورات في استهلاك الطاقة بنسبة ٣٠–٤٠٪ مقارنةً بالمراوح المحورية التي تعمل بالتيار المتناوب. كما أن المساحة الاجتياحية الكبيرة البالغة ٤٠٠ مم تحقِّق تدفق هواء عاليًا مع سرعة منخفضة عند المخرج، مما يقلِّل الضوضاء في القنوات الهوائية.

٣. شبكية حماية مدمجة: تشمل الشبكية المدمجة لحماية الأصابع معايير السلامة المطلوبة مع الحفاظ على تدفق الهواء دون أي عوائق. وهي جاهزة للتركيب المباشر دون الحاجة إلى إضافات حماية إضافية — وهي مثالية لمعدات التغليف القابلة للوصول إليها.

٤. أنظمة التبريد بالتيار المستمر الخاصة بالاتصالات والصناعات: مصمم خصيصًا لتبادل الهواء في ملاجئ الاتصالات، وتبريد الممرات الساخنة في مراكز البيانات، وتبريد المحولات/المقومات، ووحدات تغليف معدات الشبكات الدقيقة المستندة إلى التيار المستمر (DC)، وتبريد أنظمة تخزين البطاريات على نطاق واسع. متاح للتصنيع حسب المواصفات (OEM) أو التصنيع حسب التصميم (ODM).

٥. موثوق وبدون صيانة: هيكل من الألومنيوم المصبوب تحت الضغط بدرجة حماية IP44، ومزوَّد بمحامل كروية، وعمر افتراضي L10 يبلغ ٥٠٬٠٠٠ ساعة، وقابل للتثبيت بأي اتجاه، ومزود بمدخلات تحكم ٠–١٠ فولت تيار مستمر (VDC)/تعديل عرض النبضات (PWM) بالإضافة إلى إشارة سرعة الدوران (FG tach)، وضمان لمدة ٣ سنوات.
