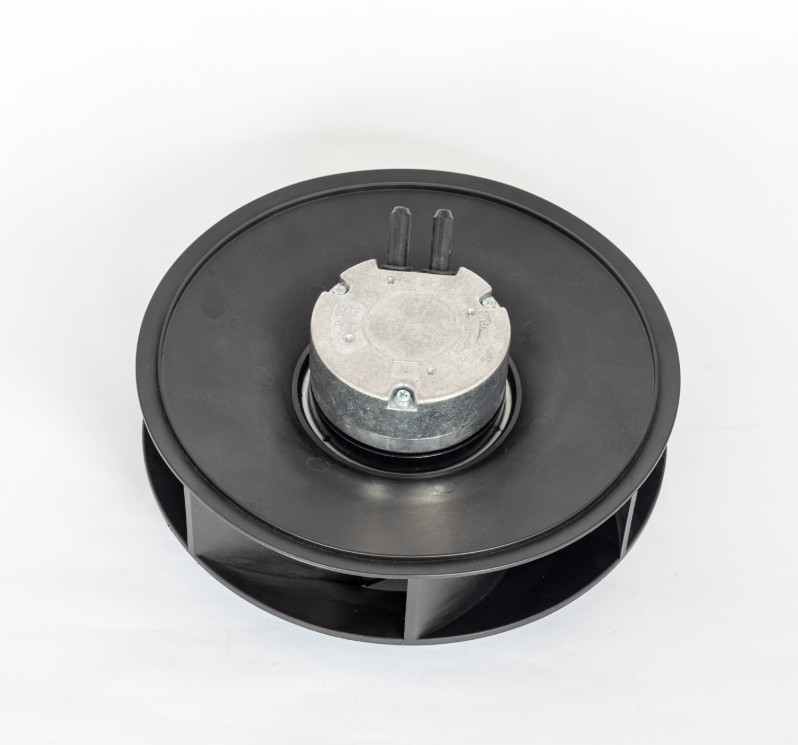

مروحة طرد مركزي عكسية تيار مستمر، طراز FB3G250-24PL-91، 24 فولت تيار مستمر، قطرها 250 مم، سعة تدفق هواء 1475.0 متر مكعب/ساعة

الوصف المختصر

الأنابيب FB3G250-24PL-91 مروحة مركزية تُدار بالتيار المستمر بجهد 24 فولت تيار مستمر، وتتميز بضغط ساكن عالٍ جدًّا، حيث تُنتج ضغطًا ساكنًا استثنائيًّا مقداره 885 باسكال عند معدل تدفُّق هواء يبلغ 1475.0 متر مكعب/ساعة — أي ضغط ساكن من الدرجة الصناعية مصدره مصدر طاقة تيار مستمر منخفض الجهد ومعياري. وتعمل هذه المروحة التي يبلغ قطرها 250 مم بسرعة دوران تبلغ 2950 دورة في الدقيقة، ما يدفع حدود الأداء لمروحة مركزية تعمل بجهد 24 فولت إلى أقصى درجة، مما يجعلها مثالية لأنظمة التهوية ذات القنوات عالية المقاومة، وأنظمة الترشيح بواسطة مرشحات «هيبا» (HEPA)، والتطبيقات التي تتطلب التغلب على ضغط عكسي كبير دون الحاجة إلى الانتقال إلى أنظمة كهربائية ذات جهد أعلى. ويحقِّق محرك التيار المستمر بدون فرشاة (BLDC92) هذا الأداء مع استهلاك تيار كهربائي مقداره 8.0 أمبير وباستطاعة 192 واط، كما يحتوي على مخرج ترددي مدمج (FG) يسمح بالتحكم الدقيق في السرعة ضمن حلقة تحكم مغلقة. وتتوافق المروحة مع إشارات التحكم التناظرية ذات الجهد 0–10 فولت تيار مستمر، ومع إشارات التحكم الرقمية النبضية العريضة (PWM)، ما يسهِّل دمجها بسلاسة في أنظمة التهوية الآلية. وبفضل حمايتها من الغبار والماء وفق تصنيف IP44، والعزل من الفئة B، وعمر خدمة L10 المقدَّر بـ 50,000 ساعة، صُمِّمت هذه المروحة خصيصًا للتطبيقات الصناعية والاتصالات والغرف النظيفة التي تتطلَّب ضغطًا عاليًا من مصدر طاقة تيار مستمر منخفض الجهد. وهي معتمدة وفق معياري CE وRoHS.

مواصفات المنتج

في قلب FB3G250-24PL-91 هو محرك تيار مستمر بدون فرشاة من نوع BLDC92 ذي روتور خارجي، يُشغِّل مروحة طرد مركزي ذات أجنحة منحنية للخلف وقطرها ٢٥٠ مم، ومُحسَّنٌ للعمل عند ضغوط عالية بسرعة ٢٩٥٠ دورة في الدقيقة. ويحقِّق التصميم الهوائي كفاءة تتراوح بين ٧٥٪ و٨٠٪، حيث يحوِّل طاقة تيار مستمر مقدارها ١٩٢ واط إلى تدفُّق هواء يبلغ ١٤٧٥٫٠ متر مكعب/ساعة مقابل ضغط ساكن مثير للإعجاب قدره ٨٨٥ باسكال — وهي أداء ضغطي ينافس أنظمة الجهد ٤٨ فولت وحتى أنظمة التيار المستمر ٣١٠ فولت. ويسمح استهلاك التيار البالغ ٨٫٠ أمبير عند جهد اسمي قدره ٢٤ فولت تيار مستمر (في نطاق ١٦–٢٨ فولت تيار مستمر) بالتشغيل من بطاريات الدورة العميقة القياسية ومصادر الطاقة الكهربائية المباشرة عالية السعة التي توجد عادةً في منشآت الاتصالات والصناعية. وتتيح واجهة التحكم الشاملة إدخال إشارات تناظرية بجهد ٠–١٠ فولت تيار مستمر وإدخالات رقمية بتضمين النبضات (PWM) بتردد يتراوح بين ١–١٠ كيلوهرتز لتنظيم السرعة دون انقطاع، بينما توفر إشارة الخرج الخاصة بمقياس السرعة (FG) تغذية راجعة فورية لعدد الدورات في الدقيقة، مما يمكِّن التكامل الحلقي المغلق مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) أو وحدات التحكم الدقيق أو أنظمة إدارة المباني. وتشمل ميزات الحماية المدمجة: التشغيل التدريجي اللطيف، والحد من التيار، وحماية المحرك عند انسداد الدوران، وحماية عكس الاستقطاب. ويتكون هيكل المروحة من غلاف من الألومنيوم مصبوب تحت الضغط، ومختوم وفق تصنيف IP44، ومزوَّد بمحامل كروية تدعم أي وضع تركيب، وعزل كهربائي من الفئة B لتشغيل آمن في درجات حرارة محيطة تصل إلى ١٣٠°م. ومُصنَّف لعمر افتراضي قدره ٥٠٠٠٠ ساعة وفق معيار L10 عند درجة حرارة ٤٠°م مع صيانة ضئيلة للغاية، وقد صُمِّمت هذه المروحة خصيصًا للتطبيقات التي يتطلَّب فيها تحقيق ضغط ساكن عالٍ من مصدر طاقة تيار مستمر منخفض الجهد، وبموثوقية لا تقبل المساومة.

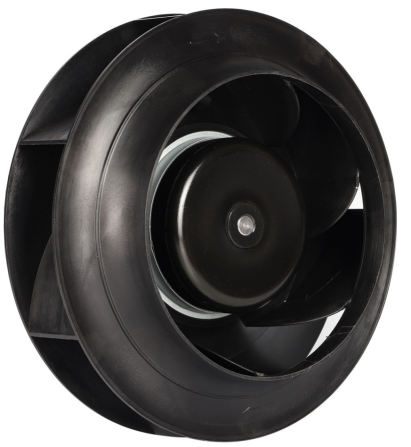

التاريخ الاسمي

مروحة طرد مركزي خلفية تيار مستمر
نوع	FB3G250-24PL-91
الطراز	BLDC92

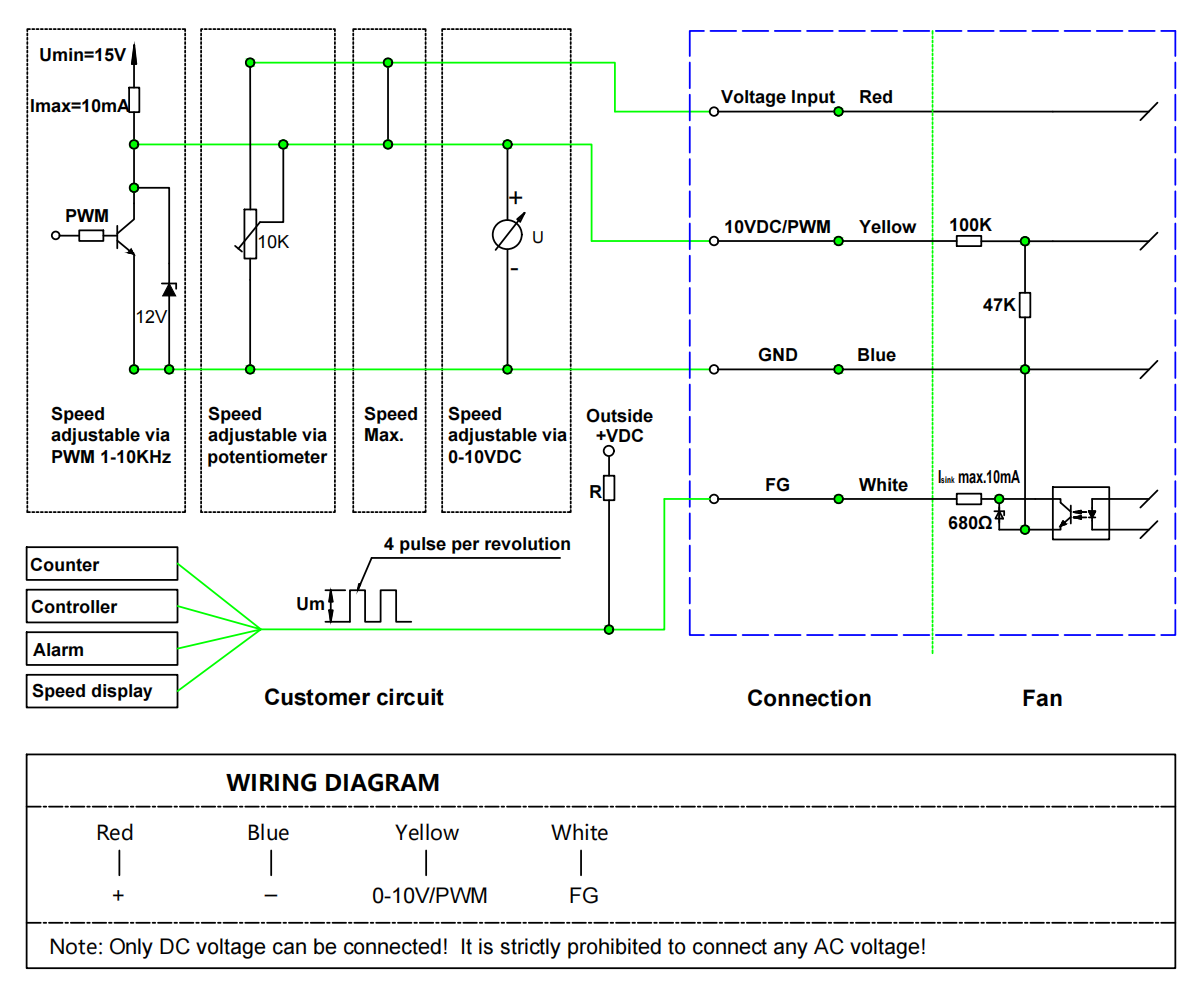

مخطط الاتصال

ملاحظات:

أولاً: طول السلك القياسي هو ٣٠٠ مم؛ ويمكن تخصيص الطول حسب الطلب.

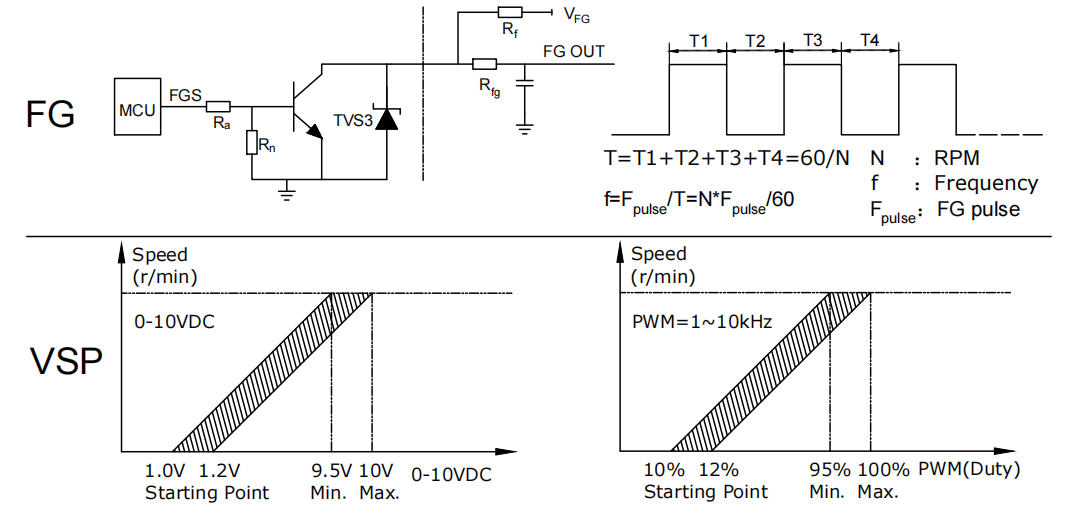

ثانياً: التحكم عبر إشارة تناظرية ٠–١٠ فولت تيار مستمر أو إشارة رقمية بتعديل عرض النبضة (PWM).

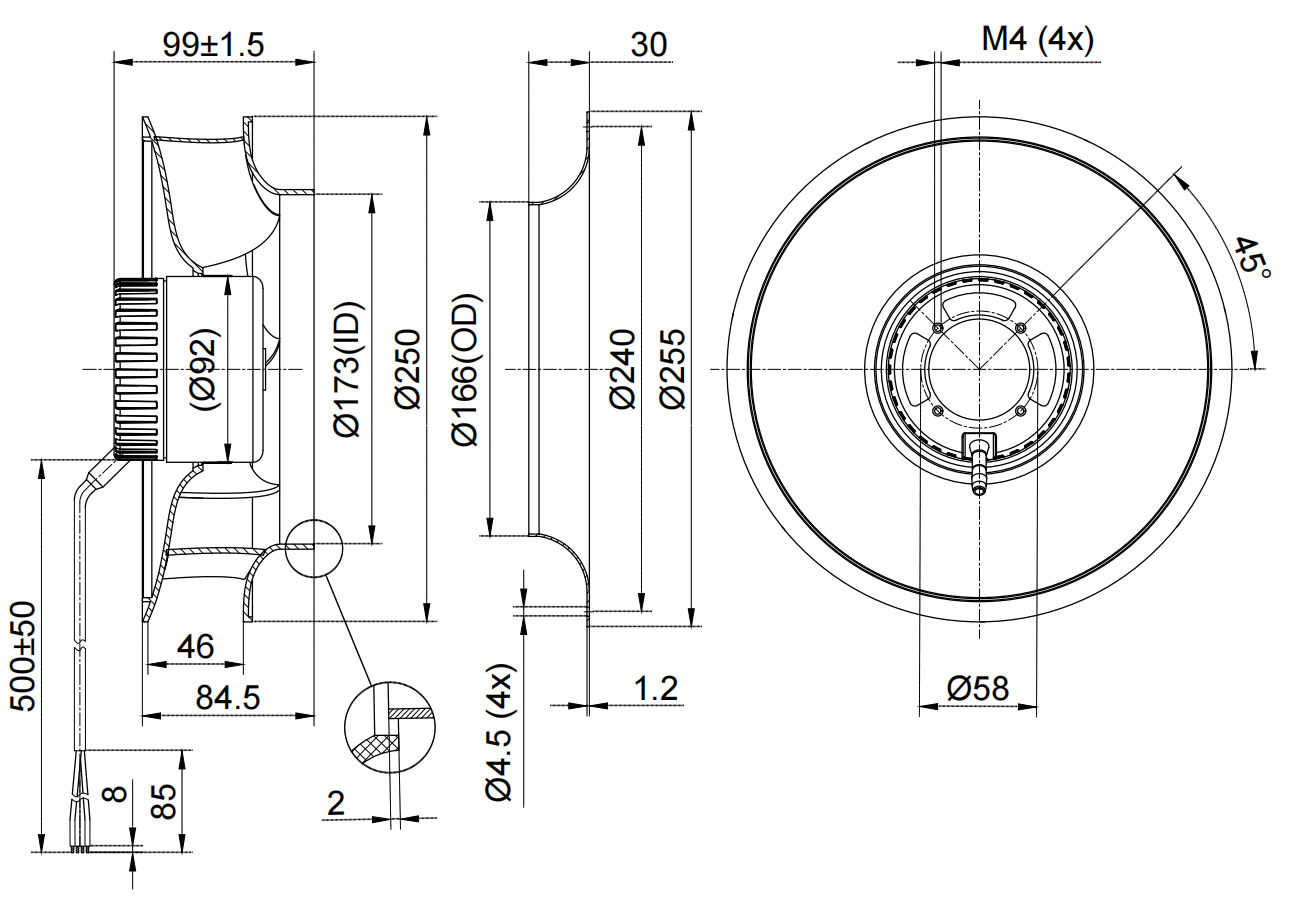

رسم المنتج

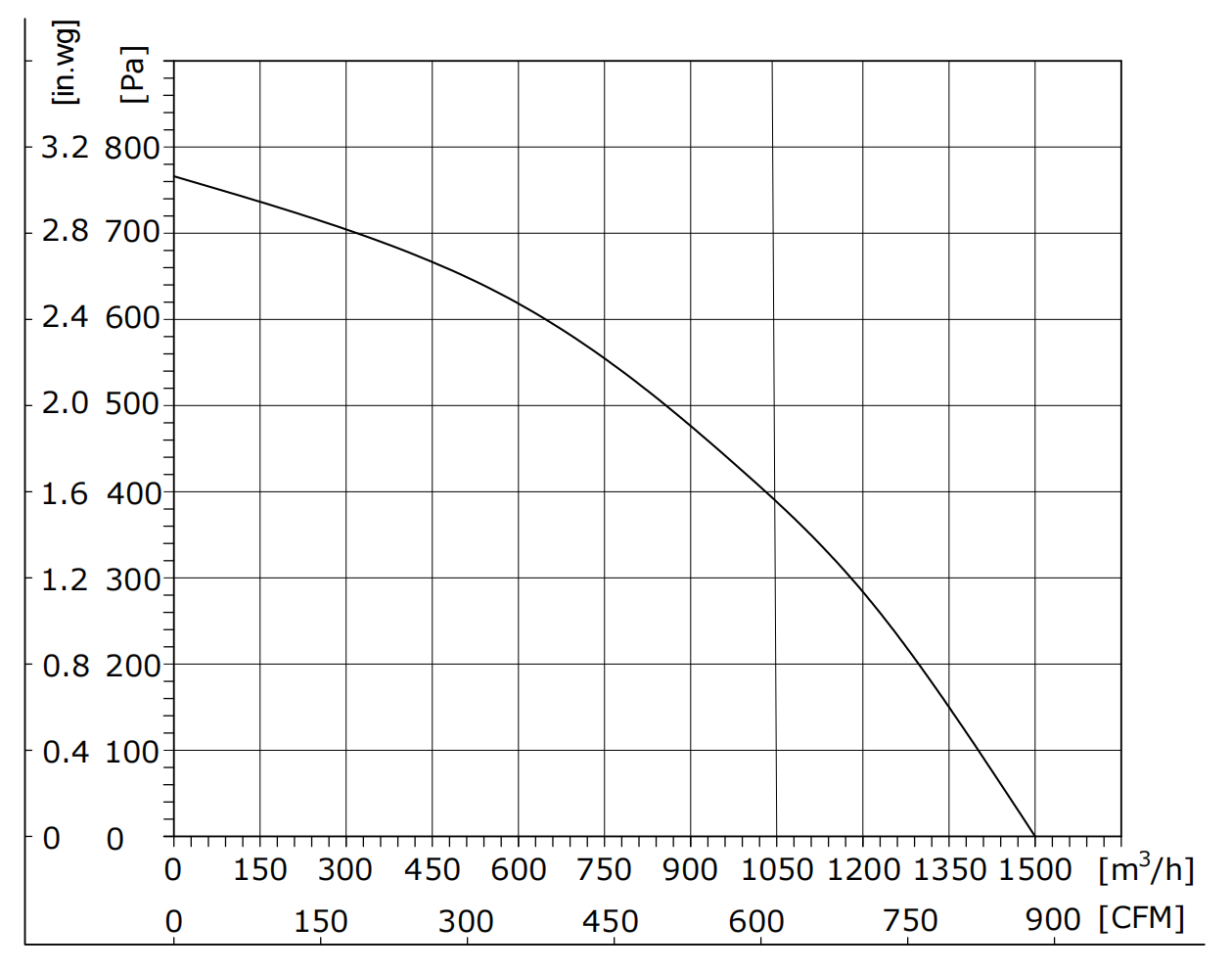

مخططات أداء الديناميكا الهوائية

شروط الاختبار:

أولاً: تُجرى عملية القياس وفقاً للمعيار الدولي ISO 5801، باستخدام طريقة الغرفة المزدوجة.

ثانياً: جهد الاختبار: ٢٤ فولت تيار مستمر، ودرجة حرارة الجو المحيط: ٢٣±٢°م، والرطوبة النسبية: ٥٠±١٠%.

ثالثاً: تقاس الضوضاء على بعد ١ متر في غرفة عازلة للصوت وفقاً للمعيار الدولي ISO 3744.

رابعاً: منحنى الأداء (PQ) يوضح أداء المروحة عبر نطاق دورة التشغيل من ٠ إلى ١٠٠٪ عند الجهد المُصنّف.

متطلبات السلامة

أولاً. عند إخراج المروحة، لا ترفع سلك التوصيل الخاص بها مباشرةً. فإذا تعرض السلك لضغط مفرط، فقد ينفصل الجزء الملحوم داخلياً.

ثانياً. لا تُدخل أو تُخرج قابض سلك توصيل المروحة أثناء تشغيلها.

ثالثاً. إذا لم تعمل المروحة بعد التشغيل، فلا تلمس الدفّاقة أو الدوار أو أي أجزاء أخرى منها؛ ويجب أن يقوم فنيون فنيون متخصصون بفحص المروحة لمنع بدء التشغيل المفاجئ الذي قد يتسبب في إصابات باليد أو بأي أجزاء أخرى من الجسم.

رابعاً. وبسبب خاصية التشغيل التدريجي للمروحة، وللوقاية من الإصابات الشخصية، يُمنع لمس الدفّاقة أو أي أجزاء أخرى من المروحة أثناء توصيلها بالطاقة أو أثناء دورانها بسرعات منخفضة.

خامسًا: يجب تشغيل المروحة واستخدامها تحت إشراف موظفين متخصصين لمنع الأطفال من التلامس مع هذا المنتج

سادسًا: إذا كان خط الطاقة مهترئًا أو تالِفًا، فيجب إعادته إلى الشركة المصنعة لإصلاحه أو استبداله تحت إشراف الشركة المصنعة

سابعًا: وبما أن المحرك جزءٌ من المروحة، فلا يُوصى باستخدامه بمفرده عند غياب الدوّارة (المروحة) أو عند عدم وجود حمل

المزايا

١. ضغط ساكن من الدرجة الصناعية عند ٢٤ فولت تيار مستمر: يحقّق النموذج FB3G250-24PL-91 ضغطًا ساكنًا استثنائيًّا مقداره ٨٨٥ باسكال عند تدفُّق هواء يبلغ ١٤٧٥٫٠ متر مكعب/ساعة وباستخدام جهد ٢٤ فولت تيار مستمر فقط — وهي أداء ضغطي يضاهي أنظمة الجهد ٤٨ فولت و٣١٠ فولت تيار مستمر. ويتيح هذا الضغط استخدام المروحة في أنظمة التهوية القنوية عالية المقاومة، وفلترة الهواء عبر مرشحات HEPA، وضغط غرف النظافة (Cleanrooms) باستخدام بنية تحتية قياسية من الطاقة الكهربائية ذات الجهد المنخفض التيار المستمر.

٢. كفاءة هوائية عالية السرعة: كفاءة هوائية تتراوح بين ٧٥٪ و٨٠٪ عند سرعة دوران تبلغ ٢٩٥٠ دورة في الدقيقة، وذلك بفضل تصميم المروحة الخلفية المنحنية بدقة، ما يحوِّل طاقة كهربائية قدرها ١٩٢ واط إلى تدفق هواء كبير قادر على التغلب على ضغط عائد عالٍ — مع توفير طاقة يتراوح بين ٣٠٪ و٤٠٪ مقارنةً بالمراوح الطرد المركزي التيار المتناوب المكافئة التي تتطلب طاقة ثلاثية الأطوار.

3. نطاق تطبيق واسع: مناسب تمامًا لضغط مقصورات الاتصالات السلكية واللاسلكية، وفلترة الهواء في غرف النظافة عبر مرشحات HEPA، واستخراج الأبخرة الصناعية باستخدام قنوات تهوية طويلة، وتبريد خوادم مراكز البيانات، وأي تطبيق آخر يتطلّب توصيل ضغط ساكن عالٍ من مصدر طاقة يعمل بالبطاريات أو حافلة تيار مستمر. ومتوفر بتخصيص حسب طلب الشركات المصنِّعة الأصلية (OEM) أو المصمِّمين الأصليين (ODM).

٤. متانة واستدامة: محرك تيار مستمر بدون فرشاة من طراز EC يقلل استهلاك الطاقة بنسبة تزيد على ٣٠٪ مقارنةً بالبدائل التي تعمل بالتيار المتناوب. ويضمن هيكل الألومنيوم المصبوب تحت ضغط عالٍ، المصنّف وفق معيار IP44، والمحامل الكروية، وعمر افتراضي قدره ٥٠٬٠٠٠ ساعة عند درجة حرارة ٤٠°م، أدنى تكلفة إجمالية للدورة الحياتية وأقل تكرار للاستبدال.

٥. التكامل الدقيق: تتيح وظيفة التحكم بجهد ٠–١٠ فولت تيار مستمر/تعديل عرض النبضات (PWM) بالإضافة إلى إشارة التغذية الراجعة للسرعة (FG) دمجًا سلسًا مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة إدارة البطاريات (BMS). كما أن شكل المحرك القياسي ذو الإطار البالغ قطره ٢٥٠ مم، وقدرته على التثبيت بأي اتجاه، وتصميمه كمحرك تيار مستمر بدون فرشاة (BLDC) الخالي من الصيانة، كلُّ ذلك يبسّط عملية التركيب ويخلّص المستخدم تمامًا من متطلبات الخدمة الدورية.
