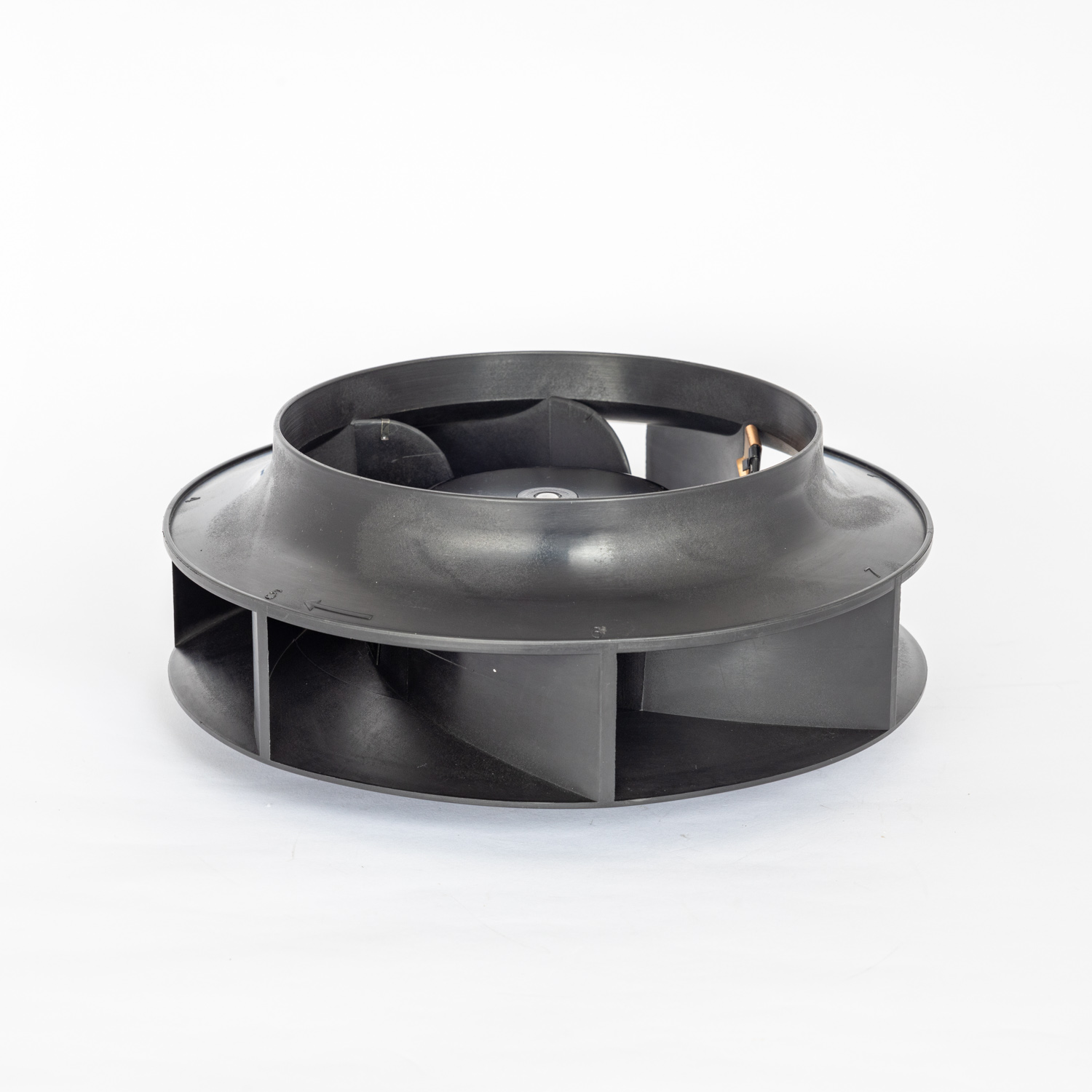

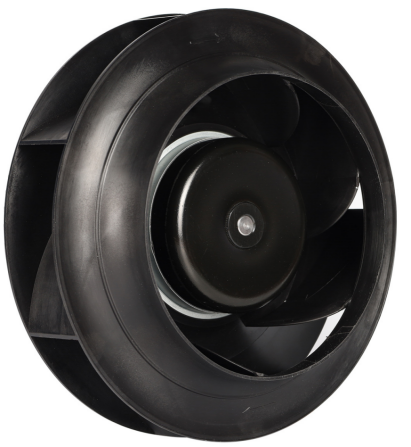

Quạt ly tâm đảo chiều một chiều FB3G250-48PL-91, 48 VDC, 250 mm, 1475 m³/h

Các FB3G250-48PL-91 là quạt ly tâm hướng kính ngược một chiều có áp suất tĩnh cao, hoạt động ở điện áp 48 VDC, kết hợp điện áp tiêu chuẩn viễn thông với hiệu suất áp suất cấp độ công nghiệp. Quạt tạo ra áp suất tĩnh 885 Pa tại lưu lượng 1475 m³/giờ, cung cấp dự phòng áp suất đáng kể cho các hệ thống dẫn khí có trở lực cao, lọc HEPA và thông gió cơ sở hạ tầng viễn thông. Động cơ BLDC92 không chổi than vận hành ở tốc độ 2950 vòng/phút, tiêu thụ dòng 4,0 A với công suất 192 W, tích hợp đầu ra cảm biến tốc độ FG để điều khiển tốc độ vòng kín chính xác. Quạt tương thích với tín hiệu tương tự 0–10 VDC và tín hiệu số PWM, tích hợp liền mạch với các nền tảng quản lý cơ sở dữ liệu trung tâm (DCIM), hệ thống quản lý pin (BMS) và tự động hóa công nghiệp. Dải điện áp đầu vào rộng từ 16–56 VDC đảm bảo hoạt động ổn định trong mọi biến thiên điện áp nhà máy viễn thông -48 VDC cũng như các hệ thống DC dự phòng bằng pin. Với khả năng bảo vệ chống xâm nhập IP44, cách điện cấp B và tuổi thọ sử dụng L10 lên đến 50.000 giờ, quạt này được thiết kế đặc biệt cho các ứng dụng 48 VDC yêu cầu áp suất tĩnh cao. Phù hợp lý tưởng cho việc tạo áp suất trong trạm viễn thông, làm mát thiết bị có bộ lọc HEPA, hút khí trong quy trình công nghiệp và quản lý luồng khí trong trung tâm dữ liệu. Đã được chứng nhận CE và RoHS.

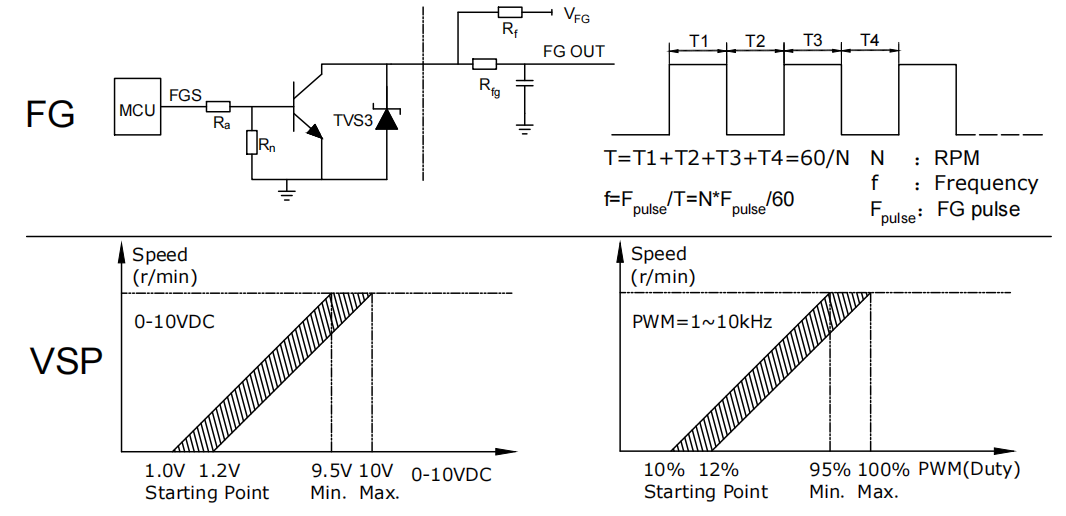

Ở trung tâm của FB3G250-48PL-91 là động cơ một chiều không chổi than (BLDC92) kiểu roto ngoài, điều khiển quạt ly tâm cong ngược có đường kính 250 mm, được tối ưu hóa để hoạt động ở áp suất cao với điện áp 48 VDC tại tốc độ 2950 vòng/phút. Thiết kế khí động học đạt hiệu suất 75–80%, chuyển đổi 192 W công suất 48 VDC thành lưu lượng 1475 m³/giờ tại áp suất tĩnh ấn tượng là 885 Pa — mang lại hiệu năng áp suất tĩnh tối đa, khai thác đầy đủ khả năng của nguồn điện bus viễn thông tiêu chuẩn -48 VDC. Dòng điện tiêu thụ của động cơ là 4,0 A trong dải điện áp rộng từ 16–56 VDC, đảm bảo khả năng tương thích với các trạm điện một chiều (DC) dùng trong viễn thông, hệ thống lai mặt trời – pin và mạng vi mô một chiều (DC microgrid), nơi điện áp có thể dao động. Giao diện điều khiển toàn diện hỗ trợ tín hiệu tương tự 0–10 VDC và đầu vào kỹ thuật số PWM (1–10 kHz) để điều chỉnh tốc độ vô cấp, trong khi đầu ra cảm biến tốc độ FG cung cấp phản hồi tốc độ vòng/phút (RPM) thời gian thực nhằm tích hợp điều khiển vòng kín. Các tính năng bảo vệ tích hợp bao gồm khởi động mềm, giới hạn dòng, bảo vệ khi roto bị khóa và bảo vệ chống phân cực ngược. Quạt được thiết kế với vỏ làm bằng nhôm đúc áp lực và có khả năng chống xâm nhập đạt chuẩn IP44, sử dụng ổ bi cho phép lắp đặt ở mọi hướng, đồng thời có cách điện điện loại B để vận hành an toàn trong môi trường nhiệt độ lên đến 130°C. Được đánh giá có tuổi thọ L10 là 50.000 giờ ở nhiệt độ môi trường 40°C, quạt này là lựa chọn tối ưu cho các hệ thống 48 VDC yêu cầu áp suất tĩnh cao cùng hiệu quả năng lượng đặc thù cho nguồn điện một chiều.

Quạt ly tâm ngược dòng một chiều
Loại	FB3G250-48PL-91
Mô hình	BLDC92

Ghi chú:

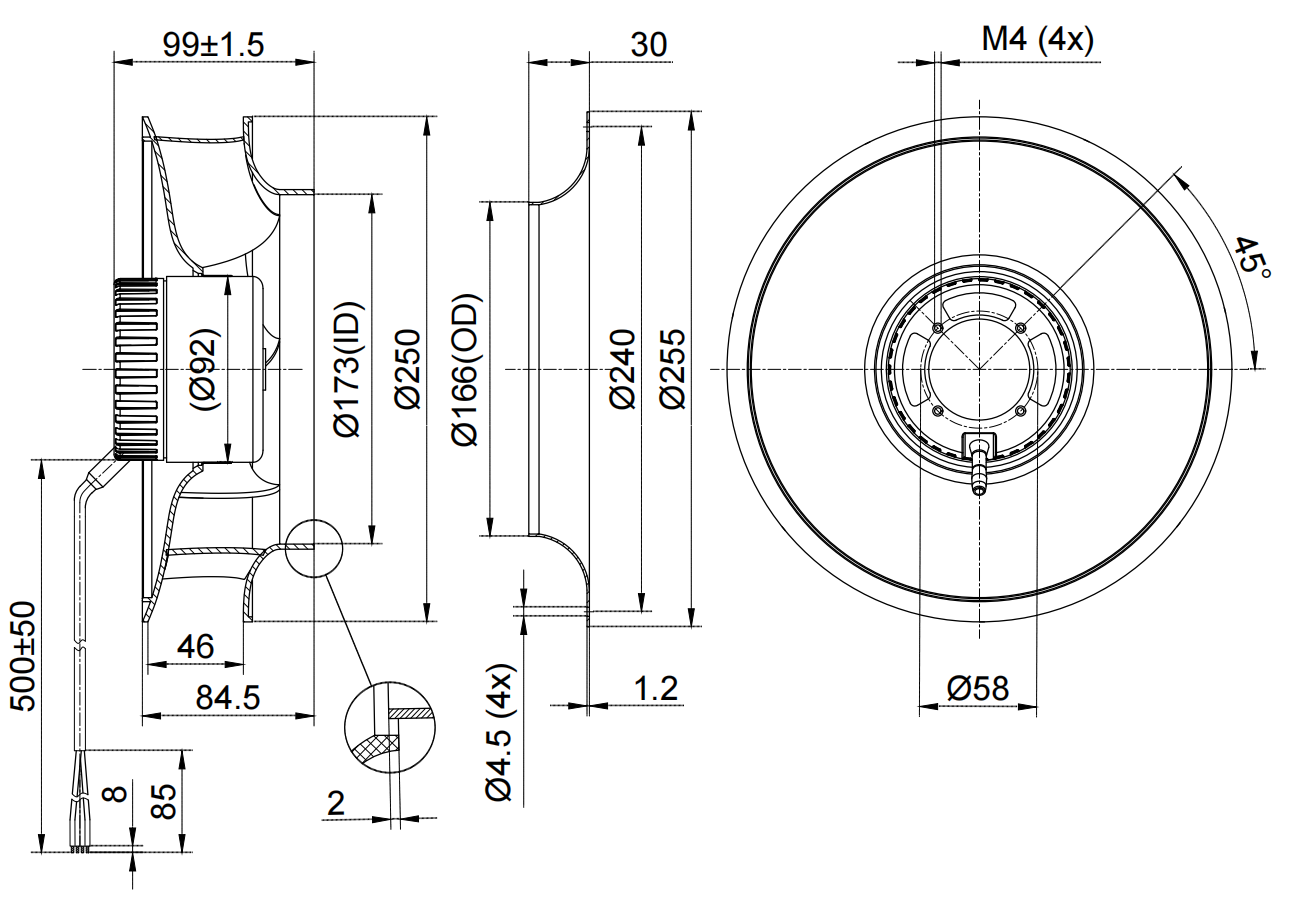

I. Chiều dài dây dẫn tiêu chuẩn là 300 mm; chiều dài tùy chỉnh có sẵn theo yêu cầu.

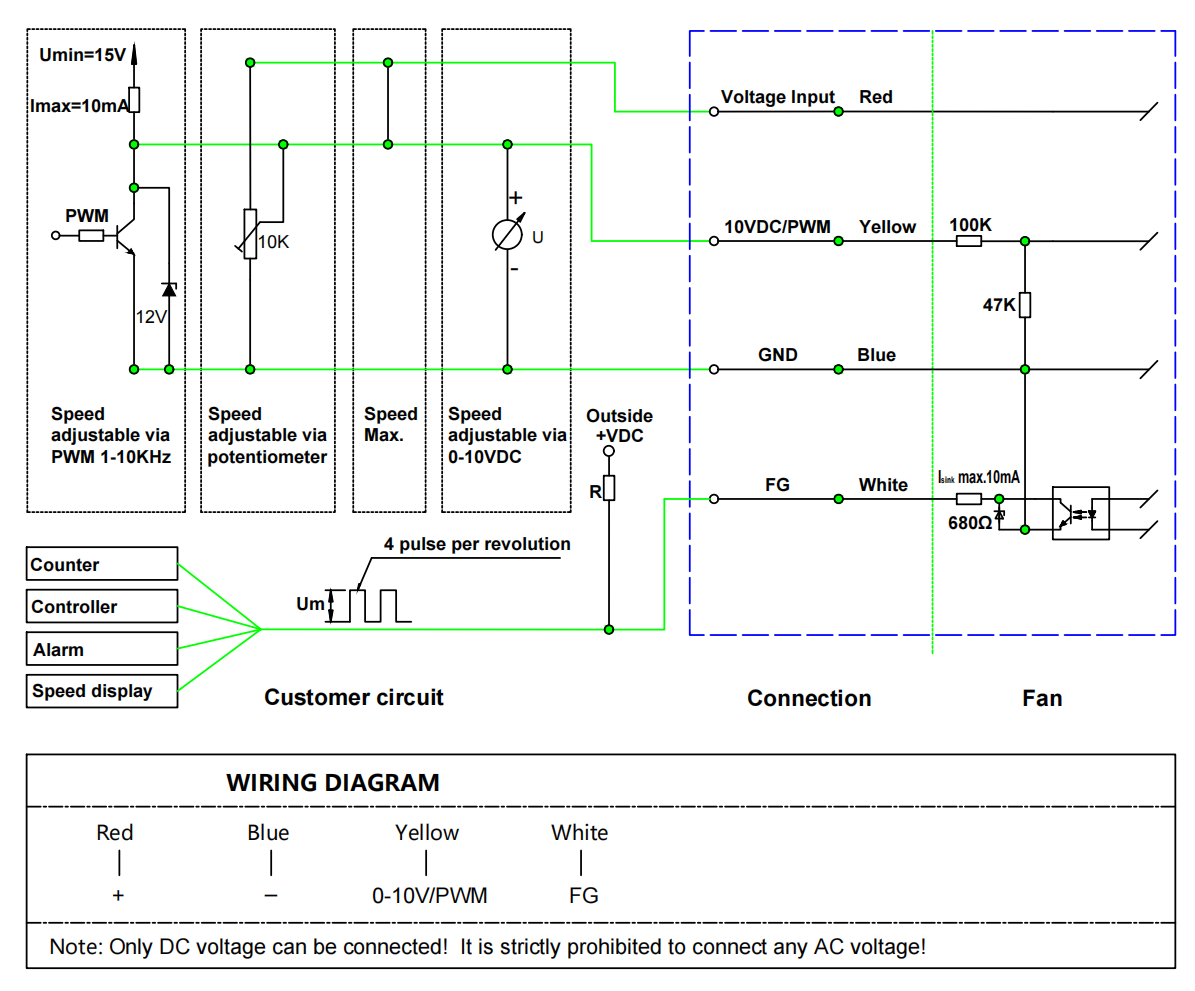

II. Điều khiển thông qua tín hiệu tương tự 0–10 VDC hoặc tín hiệu số PWM.

Điều kiện kiểm tra:

I. Đo lường được thực hiện theo tiêu chuẩn ISO 5801, sử dụng phương pháp buồng kép.

II. Điện áp thử nghiệm: 48 VDC, nhiệt độ môi trường: 23±2°C, độ ẩm tương đối: 50±10%.

III. Độ ồn được đo ở khoảng cách 1 m trong buồng phản âm theo tiêu chuẩn ISO 3744.

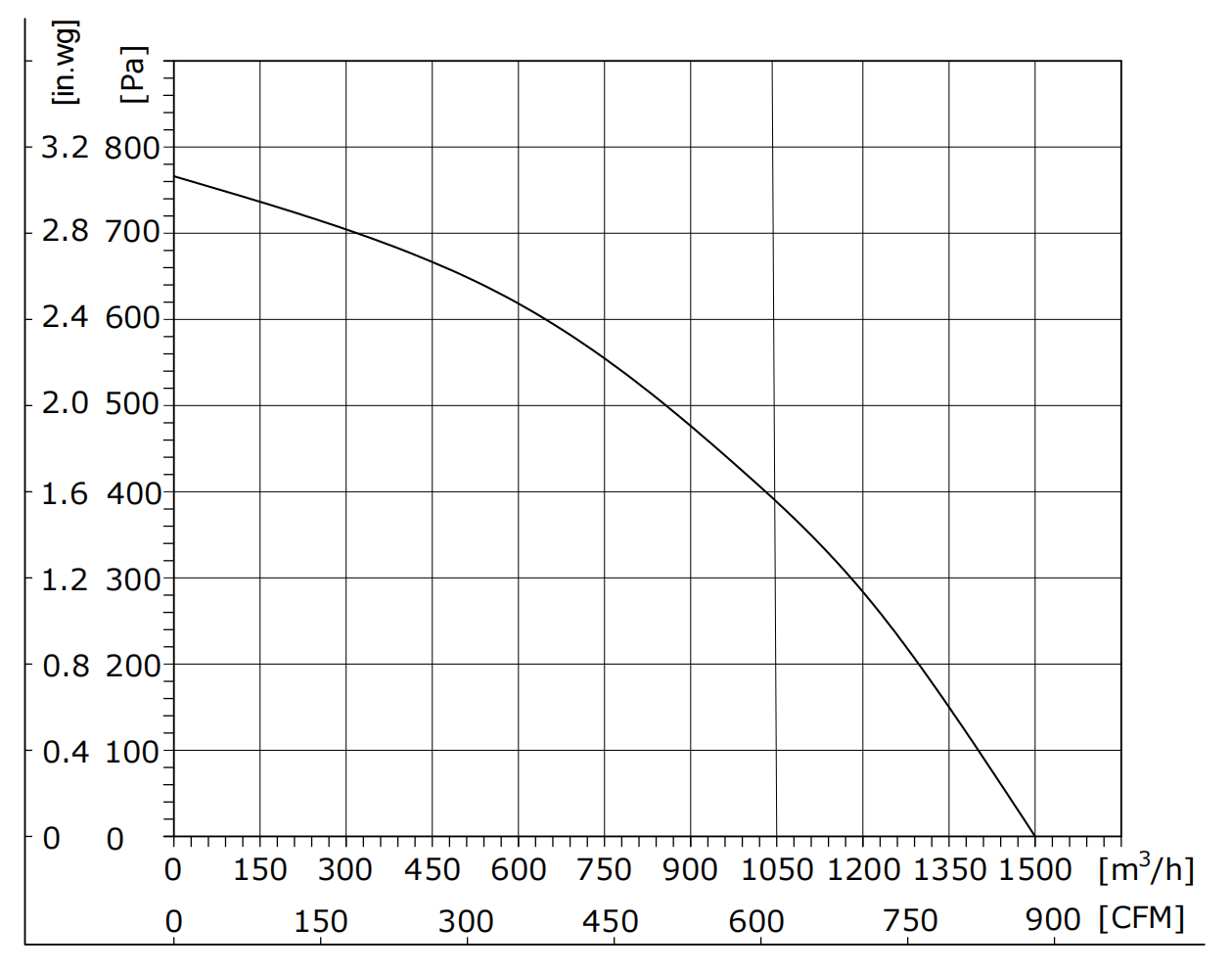

IV. Đường cong PQ thể hiện hiệu suất trong toàn dải chu kỳ làm việc từ 0–100% ở điện áp định mức.

I. Khi tháo quạt, không được nâng trực tiếp dây dẫn điện của quạt. Nếu dây dẫn bị chịu lực quá mức, phần hàn bên trong có thể bị rơi ra

II. Không được cắm hoặc rút phích cắm dây dẫn của quạt khi quạt đang hoạt động

III. Nếu quạt không hoạt động sau khi khởi động, không được chạm vào bánh xe công tác (impeller), rô-to hoặc các bộ phận khác; cần có kỹ thuật viên chuyên nghiệp kiểm tra quạt để tránh nguy cơ quạt đột ngột khởi động gây chấn thương tay hoặc các chấn thương cá nhân khác

IV. Do đặc tính khởi động mềm của quạt, để phòng ngừa chấn thương cá nhân, không được chạm vào bánh xe công tác (impeller) hoặc các bộ phận khác của quạt khi quạt đang có điện hoặc đang quay ở tốc độ thấp

V. Quạt phải được vận hành và sử dụng dưới sự hướng dẫn của nhân viên chuyên nghiệp nhằm ngăn trẻ em tiếp xúc với sản phẩm này

VI. Nếu dây nguồn bị mòn hoặc hư hỏng, sản phẩm cần được gửi trả lại nhà sản xuất để sửa chữa hoặc thay thế theo hướng dẫn của nhà sản xuất

VII. Là một phần của quạt, không khuyến khích sử dụng động cơ riêng lẻ khi không có bánh xe công tác hoặc không có tải

1. Áp suất tĩnh cao ở 48 VDC: Quạt FB3G250-48PL-91 đạt áp suất tĩnh ấn tượng lên đến 885 Pa với lưu lượng khí 1475 m³/giờ khi hoạt động ở điện áp tiêu chuẩn viễn thông -48 VDC — cung cấp dự trữ áp suất đáng kể cho hệ thống thông gió dẫn khí có trở lực cao, lọc HEPA và làm mát buồng kín có áp suất dương mà không cần bộ biến tần AC.

2. Hiệu suất BLDC92 vượt trội: hiệu suất khí động học đạt 75–80% ở tốc độ quay 2950 vòng/phút, chuyển đổi 192 W điện năng thành lưu lượng khí 1475 m³/giờ tại áp suất 885 Pa — tiết kiệm năng lượng 30–40% so với các quạt AC tương đương trong khi vận hành trực tiếp từ cơ sở hạ tầng điện một chiều 48 VDC.

3. Ứng dụng trong lĩnh vực viễn thông và công nghiệp: Được thiết kế đặc biệt cho việc tạo áp suất cho nhà trạm viễn thông, làm mát thiết bị có bộ lọc HEPA, hút khí trong quy trình công nghiệp, thông gió cho lưới điện một chiều (DC microgrid) và quản lý luồng khí trong trung tâm dữ liệu. Có sẵn dịch vụ sản xuất theo đơn đặt hàng (OEM/ODM).

4. Hoạt động liên tục đáng tin cậy: Vỏ bọc nhôm đúc nguyên khối đạt tiêu chuẩn IP44, ổ bi cầu, bảo vệ quá nhiệt, tuổi thọ L10 lên đến 50.000 giờ ở nhiệt độ 40°C và bảo hành 3 năm dành riêng cho các ứng dụng quan trọng sử dụng nguồn điện một chiều 48 VDC.

5. Điều khiển sẵn sàng tích hợp với hệ thống quản lý cơ sở dữ liệu trung tâm (DCIM): tín hiệu phản hồi tốc độ quay (FG) dạng 0–10 VDC/PWM để tích hợp với DCIM/BMS. Mặt bích tiêu chuẩn dài 250 mm, lắp đặt ở mọi hướng, động cơ BLDC không cần bảo trì.

Câu hỏi 1: Quý khách hỗ trợ những phương thức thanh toán nào?

A1: Đối với đơn hàng mẫu, thanh toán 100% trước; Đối với đơn hàng số lượng lớn, 30% thanh toán trước và 70% sẽ được thanh toán trước khi giao hàng

Câu hỏi 2: Quý khách có cung cấp mẫu thử không?

Trả lời 2: Mẫu thử sẵn có và có thể giao trong vòng 7 ngày đối với các model tiêu chuẩn.

Câu hỏi 3: Làm thế nào để tôi chọn một mô hình phù hợp hơn?

A3: Chúng tôi cần các thông tin như loại quạt, số lượng, kích thước, vật liệu, điện áp, lưu lượng gió và áp suất tĩnh.

C4: Tôi có thể đặt hàng như thế nào?

A4: Thông thường chúng tôi sẽ gửi báo giá cho bạn trong vòng 24 giờ sau khi nhận được yêu cầu của bạn. Trước tiên, hai bên ký vào Hóa đơn Giao hàng (PI), khách hàng thanh toán tiền đặt cọc; sau đó chúng tôi sẽ tiến hành sản xuất. Khi hoàn tất sản xuất, khách hàng cần thanh toán phần còn lại. Cuối cùng, chúng tôi sẽ vận chuyển hàng hóa.

C5: Về vận chuyển

A5: Tất cả các phương thức vận chuyển khả dụng đều có thể được áp dụng, bao gồm chuyển phát nhanh, đường hàng không hoặc đường biển. Có thể sử dụng đơn vị vận chuyển do khách hàng chỉ định hoặc hãng giao nhận của chúng tôi. Chúng tôi theo dõi hành trình đầy đủ cho lô hàng trước khi hàng đến nơi.

Q6: Thời hạn bảo hành là bao lâu?

A6: Hiện tại chúng tôi cung cấp chính sách bảo hành chất lượng 3 năm cho các sản phẩm của mình, và đối với các sự cố sản phẩm hiện tại, công ty chúng tôi cung cấp hỗ trợ kỹ thuật từ xa, đồng thời một số khách hàng đã có thể cải thiện sản phẩm của họ.
