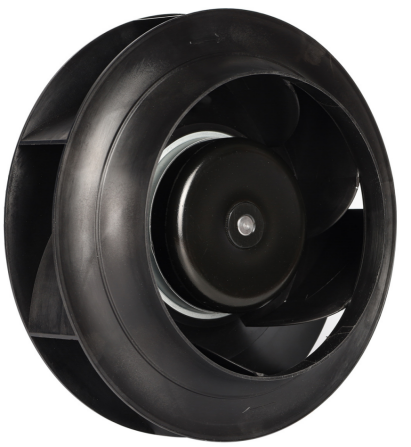

Quạt ly tâm đảo chiều một chiều (DC), kiểu cánh cong ngược, mã FB3G250-48PL-20, điện áp 48 VDC, đường kính 250 mm, lưu lượng khí 1941 m3/h

Các FB3G250-48PL-20 là quạt ly tâm hướng kính ngược hoạt động bằng điện một chiều (DC) có áp suất tĩnh cực cao 48 VDC, đạt áp suất đáng kinh ngạc 1248 Pa ở lưu lượng 1941 m³/giờ — mức áp suất tĩnh cao nhất trong toàn bộ dòng quạt FANOVA 250 mm. Quạt được trang bị động cơ không chổi than BLDC102, tạo ra công suất 420 W ở tốc độ 3720 vòng/phút, được thiết kế đặc biệt cho cơ sở hạ tầng viễn thông sử dụng nguồn điện một chiều tiêu chuẩn -48 VDC cũng như các hệ thống bus điện một chiều công nghiệp yêu cầu khả năng tạo áp suất tối đa. Quạt tiêu thụ dòng điện 8,75 A trong dải điện áp đầu vào từ 16–56 VDC, cung cấp dự trữ áp suất vượt trội cho các hệ thống dẫn khí có trở lực cao, lọc HEPA nhiều cấp và hệ thống hút công nghiệp với khoảng cách dài. Đầu ra tín hiệu tốc độ FG tích hợp cho phép điều khiển tốc độ vòng kín chính xác, tương thích với tín hiệu điều khiển tương tự 0–10 VDC và tín hiệu điều khiển số PWM, giúp tích hợp liền mạch vào các nền tảng quản lý cơ sở và tự động hóa viễn thông. Với khả năng bảo vệ chống xâm nhập đạt chuẩn IP44, cách điện cấp B chịu nhiệt đến 130°C và tuổi thọ vận hành L10 lên đến 50.000 giờ, quạt này được thiết kế để hoạt động liên tục trong các cơ sở hạ tầng trọng yếu. Các ứng dụng lý tưởng bao gồm tăng áp và thông gió cho trạm viễn thông, kiểm soát luồng khí nóng trong các dãy tủ máy chủ (hot-aisle) của trung tâm dữ liệu, hệ thống HVAC phòng sạch được lọc bằng bộ lọc HEPA, hệ thống hút trong quy trình công nghiệp và bất kỳ ứng dụng nào đòi hỏi áp suất tĩnh cao nhất từ nền tảng điện một chiều. Đạt chứng nhận CE và RoHS.

Ở trung tâm của FB3G250-48PL-20 là động cơ một chiều không chổi than (BLDC102) kiểu roto ngoài — một nền tảng công suất cao 420 W — điều khiển bánh xe công tác ly tâm cong ngược với đường kính 250 mm, được tối ưu hóa nhằm tạo ra áp suất tối đa ở tốc độ 3720 vòng/phút. Thiết kế khí động học đạt hiệu suất 75–80%, chuyển đổi 420 W điện một chiều 48 V thành lưu lượng 1941 m³/giờ tại áp suất tĩnh hàng đầu ngành là 1248 Pa — hiệu năng áp suất tĩnh này ngang bằng hoặc vượt trội so với nhiều hệ thống quạt sử dụng điện một chiều 310 V hoặc điện xoay chiều ba pha, trong khi vẫn hoạt động từ nguồn điện một chiều tiêu chuẩn dùng trong viễn thông (-48 VDC). Hoạt động trong dải điện áp 16–56 VDC với dòng định mức 8,75 A, động cơ BLDC102 duy trì hiệu năng ổn định bất chấp các biến thiên điện áp thường gặp trong các trạm điện một chiều dự phòng bằng pin và hệ thống lưu trữ năng lượng tái tạo. Giao diện điều khiển toàn diện hỗ trợ tín hiệu tương tự 0–10 VDC và tín hiệu số PWM (1–10 kHz) để điều chỉnh tốc độ vô cấp, trong khi đầu ra cảm biến tốc độ FG cung cấp phản hồi tốc độ vòng/phút theo thời gian thực nhằm tích hợp vòng kín với PLC, hệ thống quản lý cơ sở hạ tầng trung tâm dữ liệu (DCIM) và các nền tảng tự động hóa tòa nhà. Các tính năng bảo vệ tích hợp bao gồm khởi động mềm, giới hạn dòng, bảo vệ khi roto bị khóa, bảo vệ quá nhiệt và bảo vệ nối ngược cực tính. Kết cấu quạt sử dụng vỏ nhôm đúc áp lực với khả năng chống bụi/nước đạt chuẩn IP44, ổ bi tốc độ cao cho phép lắp đặt ở mọi hướng, và cách điện điện loại B đảm bảo vận hành an toàn trong môi trường có nhiệt độ lên tới 130°C. Được đánh giá có tuổi thọ L10 là 50.000 giờ ở nhiệt độ môi trường 40°C với mức bảo trì tối thiểu, quạt này là giải pháp tối ưu cho các ứng dụng thông gió một chiều 48 V yêu cầu áp suất tĩnh cao, nơi khả năng tạo áp suất tĩnh cực đại là yếu tố bắt buộc.

Quạt ly tâm ngược dòng một chiều
Loại	FB3G250-48PL-20
Mô hình	BLDC102

Ghi chú:

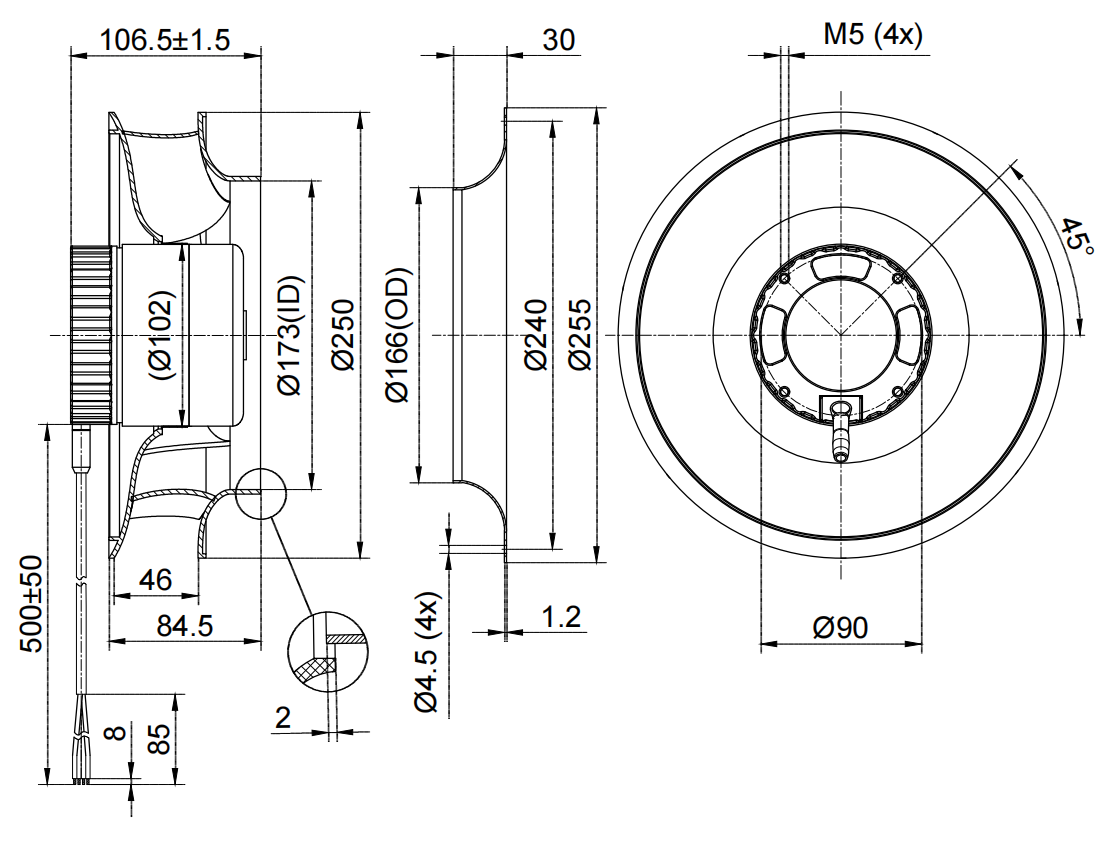

I. Chiều dài dây dẫn tiêu chuẩn là 300 mm; chiều dài tùy chỉnh có sẵn theo yêu cầu.

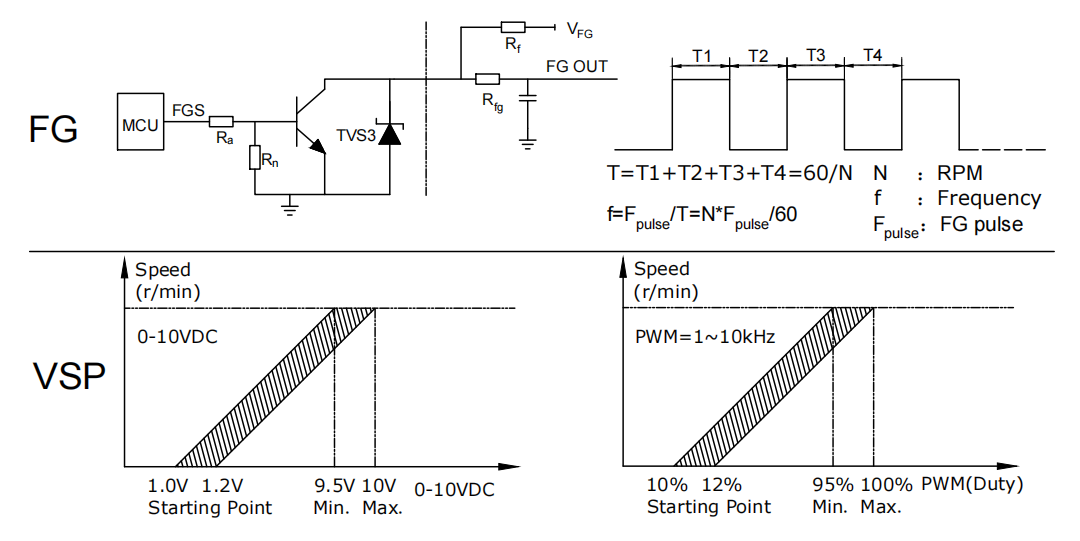

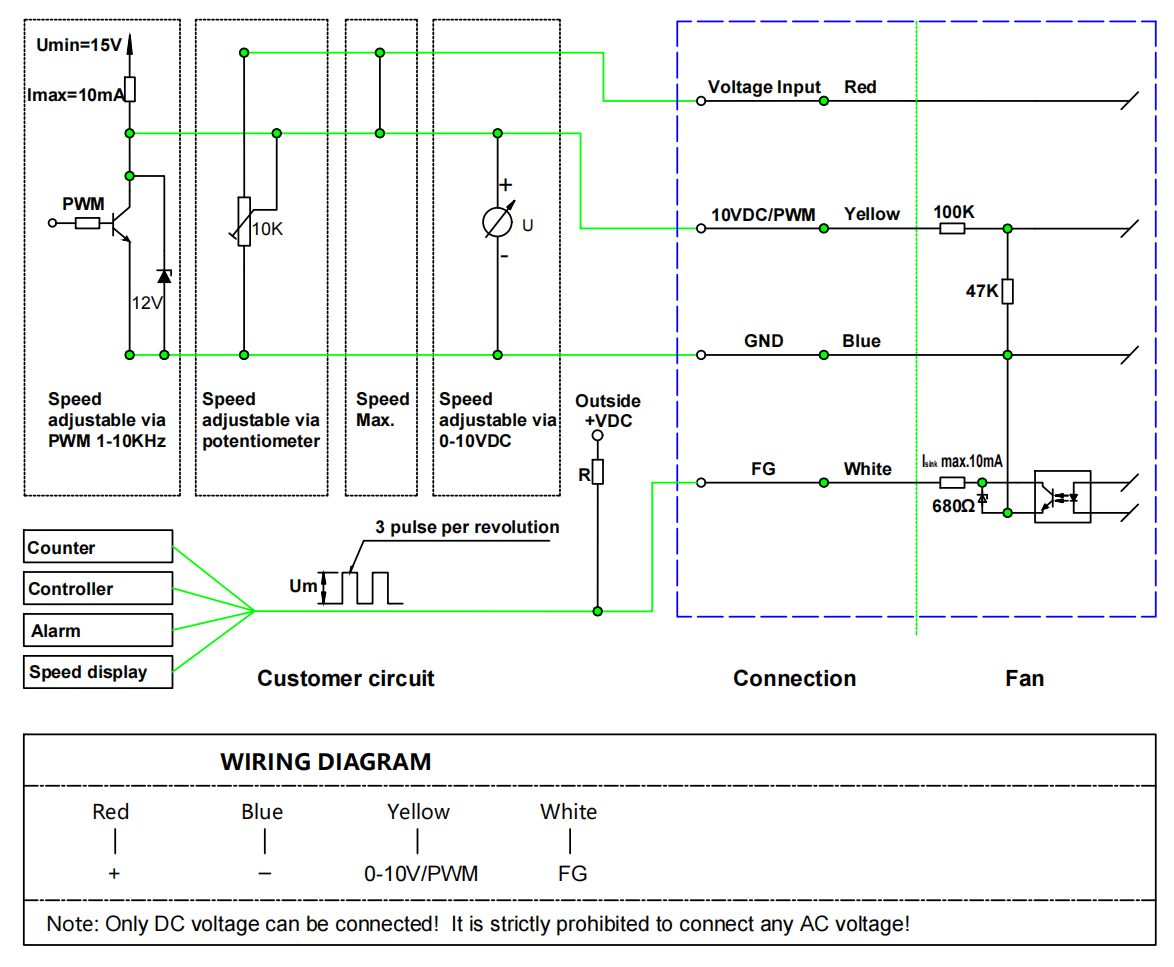

II. Điều khiển thông qua tín hiệu tương tự 0–10 VDC hoặc tín hiệu số PWM.

Điều kiện kiểm tra:

I. Đo lường được thực hiện theo tiêu chuẩn ISO 5801, sử dụng phương pháp buồng kép.

II. Điện áp thử nghiệm: 48 VDC, nhiệt độ môi trường: 23±2°C, độ ẩm tương đối: 50±10%.

III. Độ ồn được đo ở khoảng cách 1 m trong buồng phản âm theo tiêu chuẩn ISO 3744.

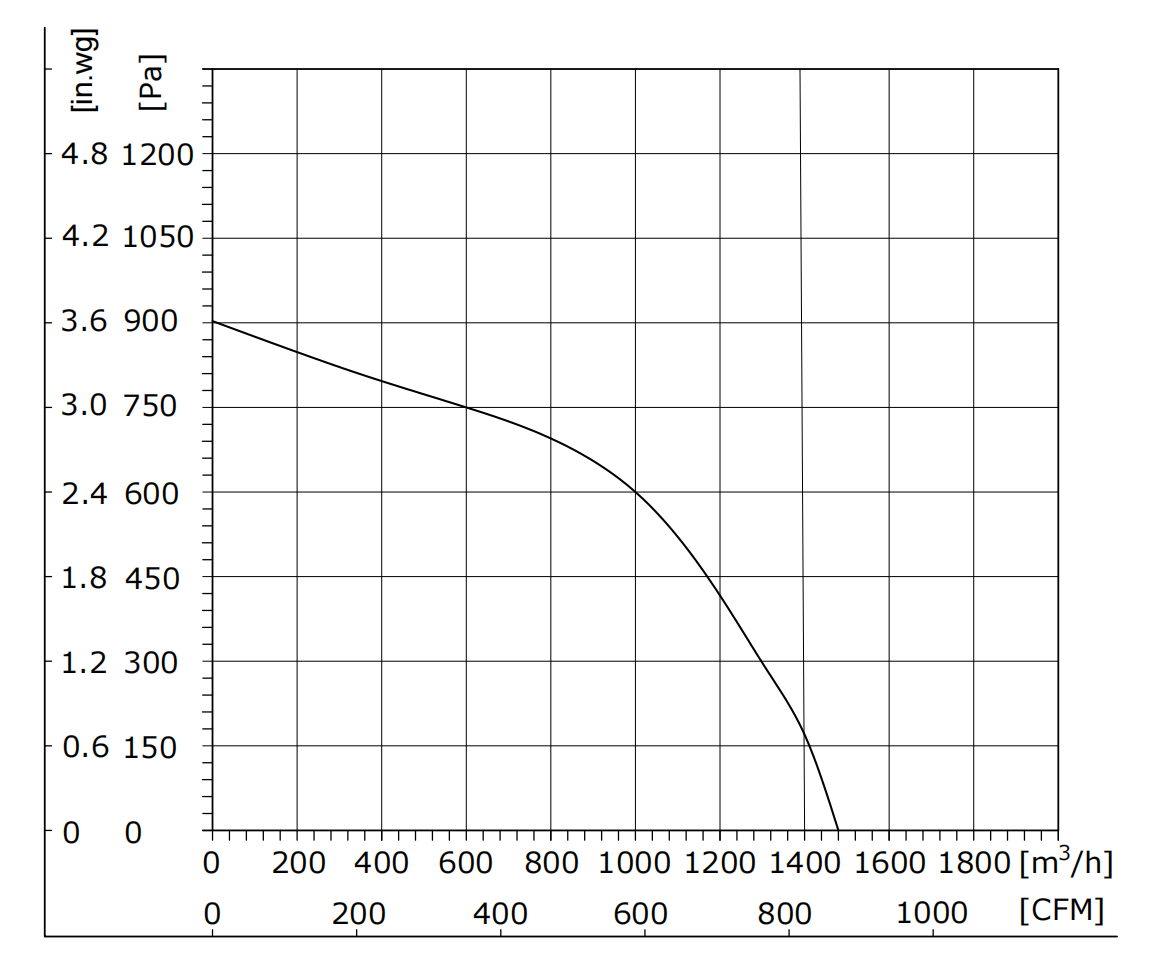

IV. Đường cong PQ thể hiện hiệu suất trong toàn dải chu kỳ làm việc từ 0–100% ở điện áp định mức.

I. Khi tháo quạt, không được nâng trực tiếp dây dẫn điện của quạt. Nếu dây dẫn bị chịu lực quá mức, phần hàn bên trong có thể bị rơi ra

II. Không được cắm hoặc rút phích cắm dây dẫn của quạt khi quạt đang hoạt động

III. Nếu quạt không hoạt động sau khi khởi động, không được chạm vào bánh xe công tác (impeller), rô-to hoặc các bộ phận khác; cần có kỹ thuật viên chuyên nghiệp kiểm tra quạt để tránh nguy cơ quạt đột ngột khởi động gây chấn thương tay hoặc các chấn thương cá nhân khác

IV. Do đặc tính khởi động mềm của quạt, để phòng ngừa chấn thương cá nhân, không được chạm vào bánh xe công tác (impeller) hoặc các bộ phận khác của quạt khi quạt đang có điện hoặc đang quay ở tốc độ thấp

V. Quạt phải được vận hành và sử dụng dưới sự hướng dẫn của nhân viên chuyên nghiệp nhằm ngăn trẻ em tiếp xúc với sản phẩm này

VI. Nếu dây nguồn bị mòn hoặc hư hỏng, sản phẩm cần được gửi trả lại nhà sản xuất để sửa chữa hoặc thay thế theo hướng dẫn của nhà sản xuất

VII. Là một phần của quạt, không khuyến khích sử dụng động cơ riêng lẻ khi không có bánh xe công tác hoặc không có tải

1. Áp suất tĩnh cực đại cho hệ thống 48 VDC: Quạt FB3G250-48PL-20 đạt áp suất tĩnh hàng đầu ngành là 1248 Pa ở lưu lượng 1941 m³/giờ khi vận hành ở điện áp 48 VDC — mức áp suất cao nhất trong dòng quạt FANOVA 250 mm. Được trang bị động cơ BLDC102 công suất 420 W quay với tốc độ 3720 vòng/phút, quạt này mang lại hiệu năng áp suất ngang bằng các quạt chạy điện áp 310 VDC và điện xoay chiều ba pha, nhưng chỉ cần sử dụng nguồn điện một chiều tiêu chuẩn -48 VDC của ngành viễn thông.

2. Hiệu suất đầu ra cao của động cơ BLDC102: hiệu suất khí động học đạt 75–80% ở công suất 420 W/3720 vòng/phút, tạo ra lưu lượng 1941 m³/giờ tại áp suất 1248 Pa — tiết kiệm năng lượng từ 30–40% so với các quạt xoay chiều ba pha tương đương, đồng thời vẫn hoạt động trên cơ sở hạ tầng 48 VDC hiện có mà không cần bộ biến tần hoặc bộ chỉnh lưu AC.

3. Ứng dụng yêu cầu độ tin cậy cao: Thiết kế đặc biệt dành riêng cho việc duy trì áp suất trong nhà trạm viễn thông, kiểm soát luồng khí nóng trong các dãy tủ máy chủ (hot-aisle containment) của trung tâm dữ liệu, hệ thống HVAC phòng sạch lọc HEPA, hút khí trong quy trình công nghiệp và thông gió cho lưới điện một chiều (DC microgrid). Sản phẩm có sẵn tùy chỉnh theo yêu cầu OEM/ODM.

4. Độ tin cậy hoạt động liên tục: Vỏ bao ngoài bằng nhôm đúc áp lực với tiêu chuẩn bảo vệ IP44, ổ bi tốc độ cao, bảo vệ quá nhiệt và tuổi thọ L10 lên đến 50.000 giờ ở nhiệt độ 40°C, đảm bảo hoạt động liên tục trong các môi trường viễn thông và trung tâm dữ liệu 24/7.

5. Tích hợp sẵn cho Hệ thống quản lý cơ sở dữ liệu trung tâm (DCIM): điều khiển 0–10 VDC/PWM kèm tín hiệu phản hồi tốc độ quay (FG tach) để giám sát vòng kín với hệ thống DCIM và BMS. Mặt bích tiêu chuẩn dài 250 mm, lắp đặt ở mọi hướng, thiết kế động cơ không chổi than (BLDC) không cần bảo trì.
