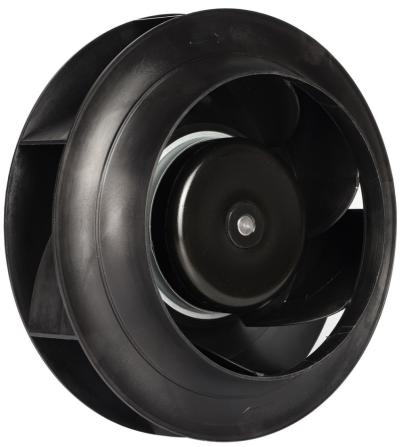

Quạt ly tâm đảo chiều một chiều (DC), kiểu cánh cong ngược, mã FB3G250-24PL-20, điện áp 24 VDC, đường kính 250 mm, lưu lượng khí 1480,9 m3/h

Các FB3G250-24PL-20 là quạt ly tâm ngược chiều một chiều 24VDC công suất cao, sử dụng động cơ BLDC102 — cấu hình 24V mạnh nhất trong dòng quạt FANOVA 250mm. Quạt đạt áp suất tĩnh xuất sắc lên đến 901 Pa ở lưu lượng 1480,9 m³/h, do đó là lựa chọn hàng đầu cho các hệ thống ống dẫn có trở lực cao, các dàn lọc HEPA và hệ thống hút công nghiệp, nơi yêu cầu vượt qua áp lực ngược đáng kể từ nguồn điện một chiều điện áp thấp. Vận hành ở tốc độ 3100 vòng/phút với công suất đầu vào 295W, động cơ không chổi than BLDC102 đạt được hiệu suất này trong khi chỉ tiêu thụ dòng điện 12,3A trong dải điện áp 16–28 VDC, cho phép hoạt động từ các cụm pin dung lượng cao và các hệ thống bus điện một chiều công nghiệp. Đầu ra tốc độ FG tích hợp cung cấp phản hồi tốc độ thời gian thực nhằm điều khiển vòng kín chính xác, tương thích với tín hiệu điều khiển tương tự 0–10VDC và tín hiệu điều khiển số PWM để tích hợp tự động hóa liền mạch. Dù có công suất lớn, quạt vẫn duy trì mức độ ồn vừa phải ở mức 67 dB(A) nhờ khí động học cánh quạt được tối ưu hóa. Với khả năng bảo vệ chống xâm nhập đạt chuẩn IP44, cách điện cấp B chịu nhiệt tới 130°C và tuổi thọ vận hành L10 lên đến 50.000 giờ, quạt này được thiết kế đặc biệt cho vận hành liên tục trong môi trường công nghiệp. Các ứng dụng lý tưởng bao gồm hút khói công nghiệp, tạo áp phòng sạch, các đơn vị lọc HEPA, thông gió buồng sơn và mọi ứng dụng đòi hỏi áp suất tĩnh tối đa từ nền tảng 24VDC. Đã được chứng nhận CE và RoHS.

Tại trung tâm của FB3G250-24PL-20 là động cơ một chiều không chổi than (BLDC) kiểu roto ngoài BLDC102 — một bước nâng cấp so với dòng BLDC92, có công suất đầu ra 295 W — điều khiển bánh xe công tác ly tâm cong ngược có đường kính 250 mm, được tối ưu hóa cho hoạt động ở áp suất cao tại 3100 vòng/phút. Thiết kế khí động học đạt hiệu suất 75–80%, chuyển đổi 295 W điện một chiều thành lưu lượng 1480,9 m³/giờ ở áp suất tĩnh 901 Pa — tạo ra áp suất tĩnh đạt tiêu chuẩn công nghiệp, có khả năng cạnh tranh với các hệ thống điện một chiều 310 V và hệ thống xoay chiều ba pha từ nguồn pin một chiều chuẩn 24 V. Hoạt động trong dải điện áp 16–28 VDC với dòng điện 12,3 A, động cơ BLDC102 duy trì hiệu năng ổn định xuyên suốt các chu kỳ xả pin trong các hệ thống thông gió một chiều ngoài lưới điện và di động. Giao diện điều khiển toàn diện hỗ trợ tín hiệu tương tự 0–10 VDC và tín hiệu số PWM (1–10 kHz) để điều chỉnh tốc độ vô cấp, trong khi đầu ra cảm biến tốc độ FG cung cấp phản hồi vòng quay thực tế (RPM) nhằm tích hợp vòng kín với PLC, vi điều khiển và hệ thống quản lý tòa nhà. Các tính năng bảo vệ tích hợp bao gồm khởi động mềm, giới hạn dòng, bảo vệ khi roto bị khóa, bảo vệ quá nhiệt và bảo vệ chống phân cực ngược ở đầu vào điện một chiều. Quạt được chế tạo với vỏ nhôm đúc áp lực và niêm phong đạt chuẩn IP44, ổ bi tốc độ cao cho phép lắp đặt ở mọi hướng, đồng thời sử dụng cách điện điện loại B để vận hành an toàn ở nhiệt độ môi trường lên đến 130°C. Được đánh giá có tuổi thọ L10 là 50.000 giờ tại 40°C với mức bảo trì tối thiểu, quạt này được thiết kế dành riêng cho các ứng dụng thông gió một chiều điện áp thấp, áp suất cao khắt khe nhất, nơi mà hiệu suất và độ tin cậy là yếu tố hàng đầu.

Quạt ly tâm ngược dòng một chiều
Loại	FB3G250-24PL-20
Mô hình	BLDC102

Ghi chú:

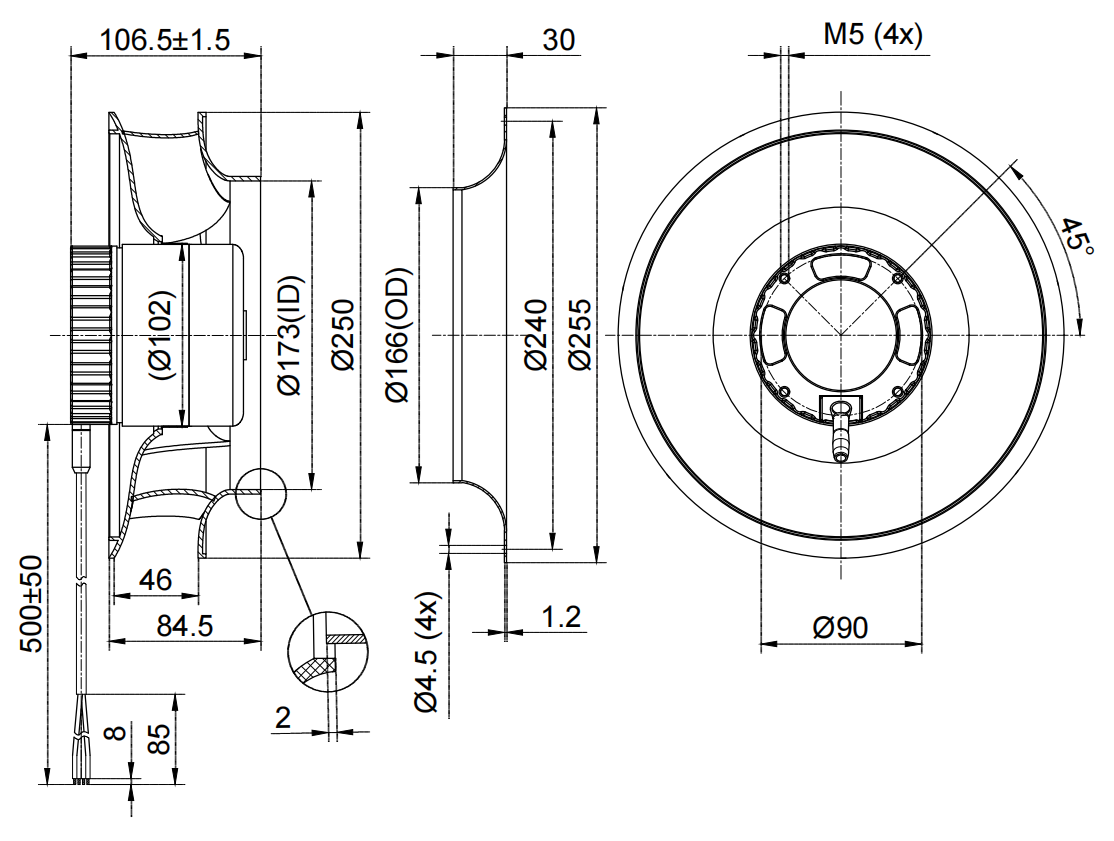

I. Chiều dài dây dẫn tiêu chuẩn là 300 mm; chiều dài tùy chỉnh có sẵn theo yêu cầu.

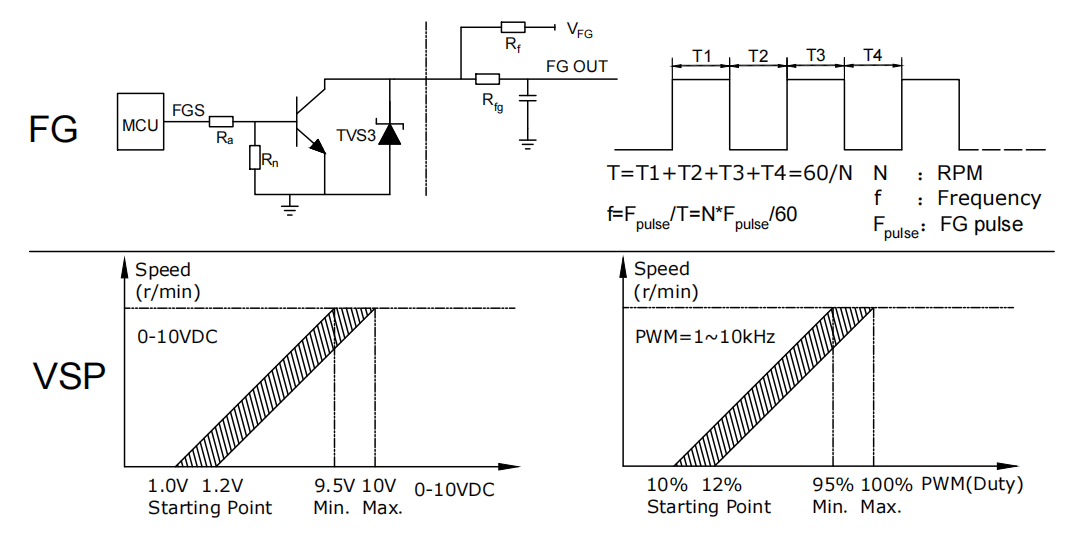

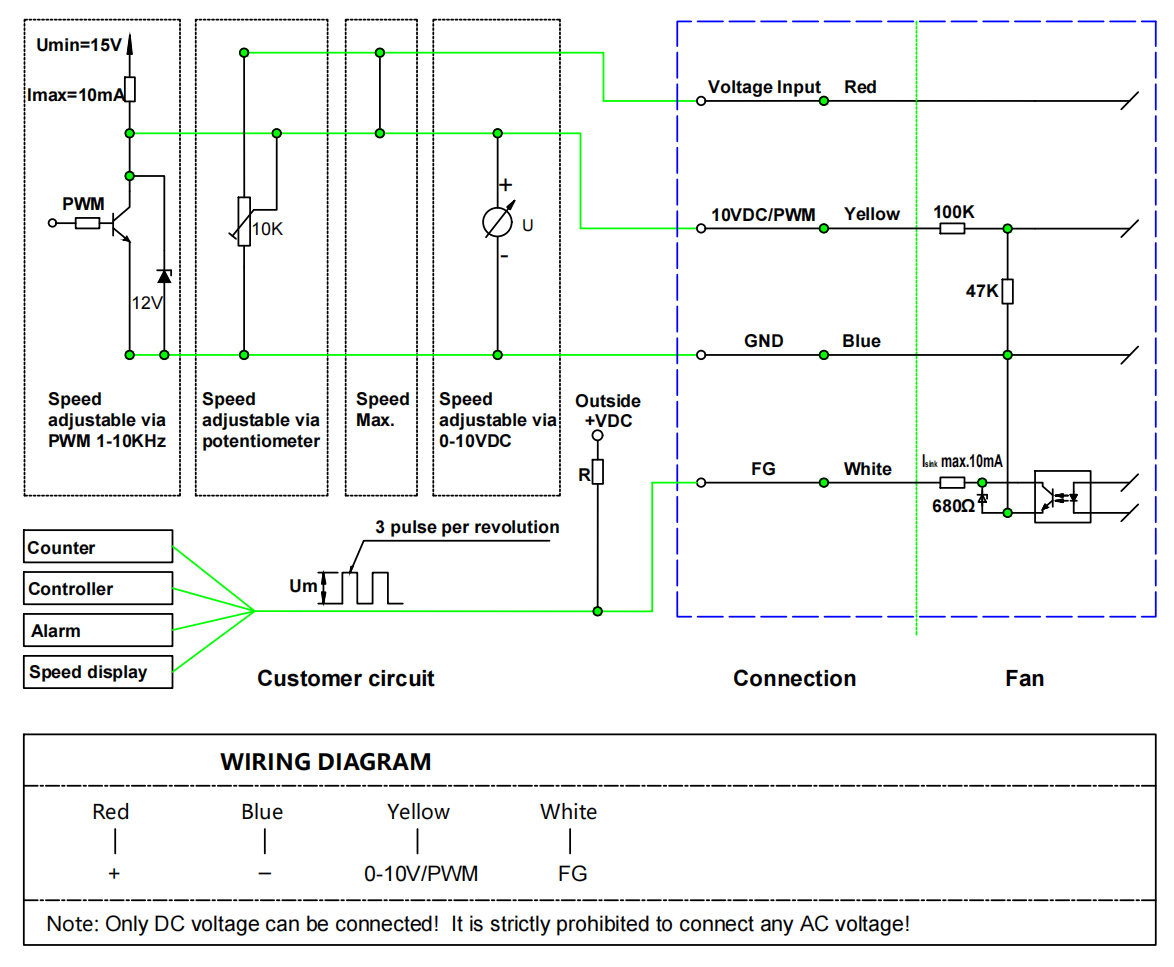

II. Điều khiển thông qua tín hiệu tương tự 0–10 VDC hoặc tín hiệu số PWM.

Điều kiện kiểm tra:

I. Đo lường được thực hiện theo tiêu chuẩn ISO 5801, sử dụng phương pháp buồng kép.

II. Điện áp thử nghiệm: 24 VDC, nhiệt độ môi trường: 23 ± 2 °C, độ ẩm tương đối: 50 ± 10%.

III. Độ ồn được đo ở khoảng cách 1 m trong buồng phản âm theo tiêu chuẩn ISO 3744.

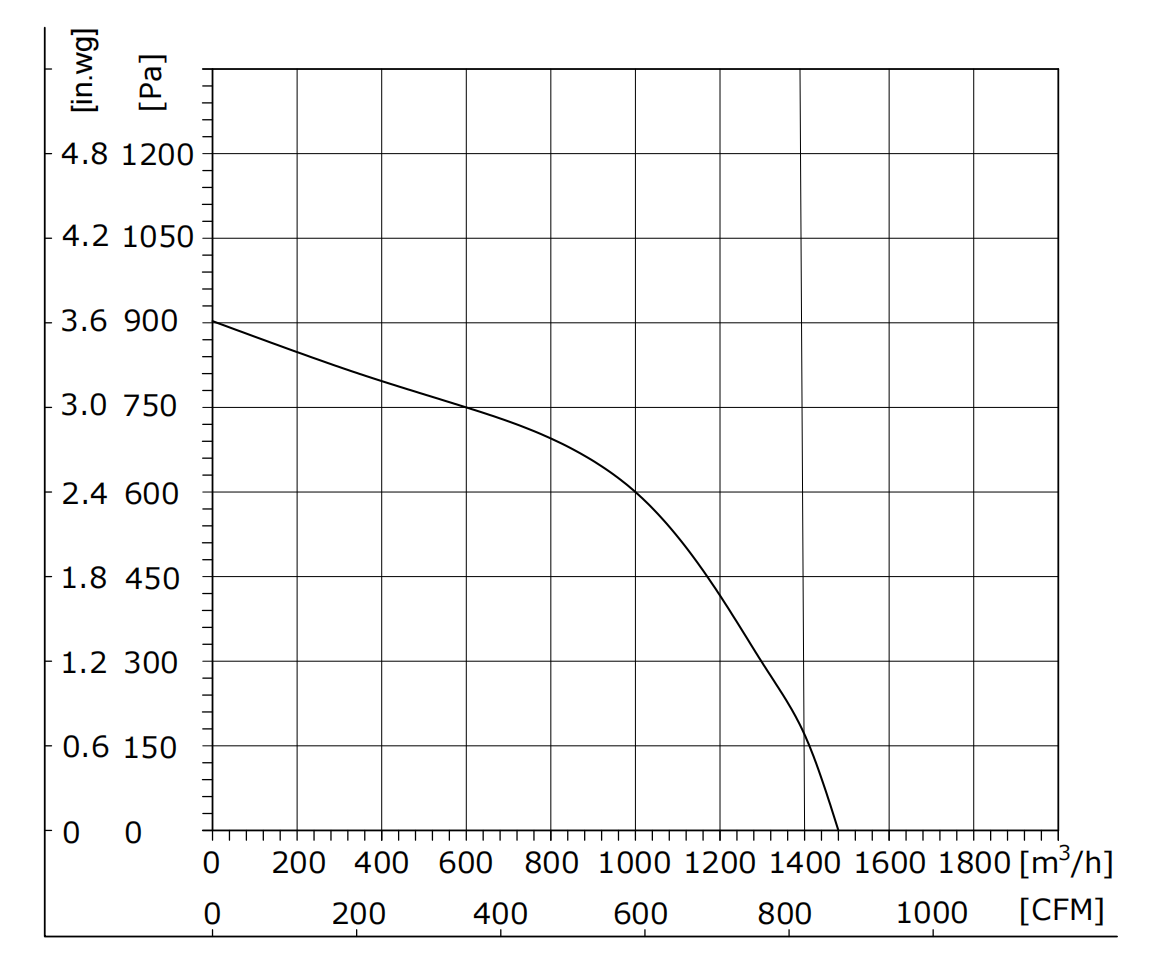

IV. Đường cong PQ thể hiện hiệu suất trong toàn dải chu kỳ làm việc từ 0–100% ở điện áp định mức.

I. Khi tháo quạt, không được nâng trực tiếp dây dẫn điện của quạt. Nếu dây dẫn bị chịu lực quá mức, phần hàn bên trong có thể bị rơi ra

II. Không được cắm hoặc rút phích cắm dây dẫn của quạt khi quạt đang hoạt động

III. Nếu quạt không hoạt động sau khi khởi động, không được chạm vào bánh xe công tác (impeller), rô-to hoặc các bộ phận khác; cần có kỹ thuật viên chuyên nghiệp kiểm tra quạt để tránh nguy cơ quạt đột ngột khởi động gây chấn thương tay hoặc các chấn thương cá nhân khác

IV. Do đặc tính khởi động mềm của quạt, để phòng ngừa chấn thương cá nhân, không được chạm vào bánh xe công tác (impeller) hoặc các bộ phận khác của quạt khi quạt đang có điện hoặc đang quay ở tốc độ thấp

V. Quạt phải được vận hành và sử dụng dưới sự hướng dẫn của nhân viên chuyên nghiệp nhằm ngăn trẻ em tiếp xúc với sản phẩm này

VI. Nếu dây nguồn bị mòn hoặc hư hỏng, sản phẩm cần được gửi trả lại nhà sản xuất để sửa chữa hoặc thay thế theo hướng dẫn của nhà sản xuất

VII. Là một phần của quạt, không khuyến khích sử dụng động cơ riêng lẻ khi không có bánh xe công tác hoặc không có tải

1. Áp suất tĩnh tối đa với công suất BLDC102: Quạt FB3G250-24PL-20 đạt áp suất tĩnh hàng đầu ngành là 901 Pa ở lưu lượng 1480,9 m³/giờ chỉ với nguồn điện một chiều 24 V — được cung cấp năng lượng bởi động cơ BLDC102 có công suất 295 W — mức áp suất cao nhất trong toàn bộ dòng quạt một chiều FANOVA 250 mm. Điều này cho phép triển khai giải pháp sử dụng duy nhất một quạt cho các ứng dụng như lọc HEPA, hút khí công nghiệp và tạo áp phòng sạch.

2. Nền tảng động cơ BLDC102: Động cơ roto ngoài BLDC102 đại diện cho bước nâng cấp đáng kể về công suất so với các cấu hình BLDC92 tiêu chuẩn, cung cấp công suất 295 W tại tốc độ 3100 vòng/phút — đạt hiệu suất khí động học từ 75–80% và tiết kiệm năng lượng từ 30–40% so với quạt xoay chiều ba pha, đồng thời vận hành từ các cụm pin một chiều 24 V tiêu chuẩn.

3. Phạm vi ứng dụng rộng rãi: Lý tưởng cho việc hút khí độc công nghiệp qua đường ống dài, các dàn lọc HEPA, thông gió buồng sơn, hệ thống HVAC phòng sạch và tạo áp cho trạm viễn thông. Có sẵn tùy chỉnh theo yêu cầu OEM/ODM.

4. Được thiết kế để hoạt động liên tục trong môi trường công nghiệp: Vỏ bọc bằng nhôm đúc áp lực đạt tiêu chuẩn IP44, ổ bi tốc độ cao, bảo vệ quá nhiệt và tuổi thọ L10 lên đến 50.000 giờ ở nhiệt độ 40°C đảm bảo độ tin cậy trong hoạt động liên tục 24/7. Công nghệ EC không chổi than giúp giảm mức tiêu thụ năng lượng hơn 30% so với động cơ AC.

5. Điều khiển chính xác và tích hợp: tín hiệu điều khiển 0–10 VDC/PWM kết hợp phản hồi tốc độ (FG) để điều khiển vòng kín với PLC/BMS. Mặt bích tiêu chuẩn dài 250 mm, lắp đặt ở mọi hướng và thiết kế BLDC không cần bảo trì.

Câu hỏi 1: Quý khách hỗ trợ những phương thức thanh toán nào?

A1: Đối với đơn hàng mẫu, thanh toán 100% trước; Đối với đơn hàng số lượng lớn, 30% thanh toán trước và 70% sẽ được thanh toán trước khi giao hàng

Câu hỏi 2: Quý khách có cung cấp mẫu thử không?

Trả lời 2: Mẫu thử sẵn có và có thể giao trong vòng 7 ngày đối với các model tiêu chuẩn.

Câu hỏi 3: Làm thế nào để tôi chọn một mô hình phù hợp hơn?

A3: Chúng tôi cần các thông tin như loại quạt, số lượng, kích thước, vật liệu, điện áp, lưu lượng gió và áp suất tĩnh.

C4: Tôi có thể đặt hàng như thế nào?

A4: Thông thường chúng tôi sẽ gửi báo giá cho bạn trong vòng 24 giờ sau khi nhận được yêu cầu của bạn. Trước tiên, hai bên ký vào Hóa đơn Giao hàng (PI), khách hàng thanh toán tiền đặt cọc; sau đó chúng tôi sẽ tiến hành sản xuất. Khi hoàn tất sản xuất, khách hàng cần thanh toán phần còn lại. Cuối cùng, chúng tôi sẽ vận chuyển hàng hóa.

C5: Về vận chuyển

A5: Tất cả các phương thức vận chuyển khả dụng đều có thể được áp dụng, bao gồm chuyển phát nhanh, đường hàng không hoặc đường biển. Có thể sử dụng đơn vị vận chuyển do khách hàng chỉ định hoặc hãng giao nhận của chúng tôi. Chúng tôi theo dõi hành trình đầy đủ cho lô hàng trước khi hàng đến nơi.

Q6: Thời hạn bảo hành là bao lâu?

A6: Hiện tại chúng tôi cung cấp chính sách bảo hành chất lượng 3 năm cho các sản phẩm của mình, và đối với các sự cố sản phẩm hiện tại, công ty chúng tôi cung cấp hỗ trợ kỹ thuật từ xa, đồng thời một số khách hàng đã có thể cải thiện sản phẩm của họ.
