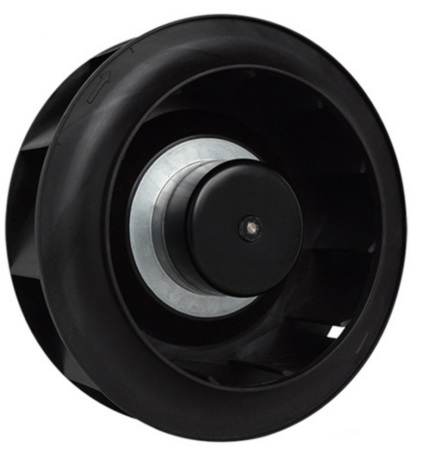

FB3G133-48PL-70
| Điện áp danh nghĩa | Điện áp một chiều | 48 |
| Dòng điện tiêu thụ | Một | 0.6±10% |
| Tốc độ (vòng/phút) | tối thiểu -1 | 3800±5% |
| Tiêu thụ điện năng | Đ | 28±10% |
| Lưu lượng gió tối đa | CFM / m 3 /H | 235/400 |
| Áp suất tĩnh tối đa | In.wg /Pa | 1.316/329 |
50pcs
Các FB3G133-48PL-70 là quạt ly tâm hướng kính ngược một chiều điện một chiều (DC) siêu yên tĩnh và siêu hiệu quả, được thiết kế dành cho các ứng dụng 48VDC nhạy cảm với tiếng ồn. Động cơ không chổi than BLDC72 của quạt chỉ tiêu thụ 28W trong khi vẫn cung cấp lưu lượng khí 400 m³/giờ (235 CFM) ở áp suất tĩnh 329 Pa—đạt hiệu suất năng lượng dẫn đầu phân khúc trong kích thước nhỏ gọn 133 mm. Với mức độ ồn chỉ 63 dB(A), quạt hoạt động im hơn so với cuộc trò chuyện thông thường, do đó rất phù hợp cho thiết bị y tế, hệ thống thông gió phòng thí nghiệm, hệ thống điều hòa không khí (HVAC) văn phòng và hệ thống thông gió dân dụng—nơi sự thoải mái về mặt âm học là yếu tố then chốt. Nguồn điện đầu vào 48VDC với dải điện áp làm việc từ 36–57 VDC tương thích với các trạm điện một chiều viễn thông, hệ thống pin năng lượng mặt trời và hệ thống phân phối điện dựa trên công nghệ PoE. Điều khiển tốc độ bằng tín hiệu 0–10VDC hoặc PWM kết hợp với tín hiệu FG tach (2 xung/vòng) cho phép điều chỉnh chính xác lưu lượng khí. Sản phẩm đã được chứng nhận CE, RoHS, ISO9001 và ErP2026, đồng thời có tuổi thọ ổ bi L10 lên đến 50.000 giờ.
Ở trung tâm của FB3G133-48PL-70 là động cơ không chổi than nam châm vĩnh cửu BLDC72 với roto ngoài, được tối ưu hóa để hoạt động êm nhờ cân bằng chính xác động học roto và phương pháp đảo chiều điều khiển dạng sóng sin. Động cơ chỉ tiêu thụ 0,6A ở điện áp một chiều 48V, tạo ra công suất 28W để quay cụm cánh quạt làm từ nhựa PP gia cố sợi thủy tinh gồm 7 cánh ở tốc độ 3800 vòng/phút, đạt lưu lượng khí 400 m³/giờ tại áp suất tĩnh 329 Pa. Dải điện áp đầu vào rộng từ 36–57 VDC cho phép thích ứng với dao động điện áp sạc/xả pin mà không làm suy giảm hiệu suất. Vỏ động cơ làm bằng nhôm đúc áp lực đảm bảo khả năng tản nhiệt hiệu quả và đạt chuẩn bảo vệ IP44. Các ổ bi có tuổi thọ thiết kế trên 50.000 giờ hỗ trợ lắp đặt ở mọi góc độ. Bộ điều khiển tích hợp bao gồm chức năng khởi động mềm, giới hạn dòng điện, phát hiện điện áp thấp/quá cao, bảo vệ quá nhiệt, bảo vệ khi roto bị kẹt và bảo vệ chống nối ngược cực tính. Đầu ra đồng hồ đo tốc độ FG (2 xung/vòng) cho phép xác minh tốc độ theo vòng điều khiển kín. Động cơ đáp ứng các tiêu chuẩn CE, RoHS, ISO9001, ErP2026 cũng như các tiêu chuẩn quốc tế về tương thích điện từ (EMC), an toàn cơ khí và an toàn điện.
| Quạt ly tâm ngược dòng một chiều |  |
|
| Loại | FB3G133-48PL-70 | |
| Mô hình | BLDC72 | |
| Điện áp danh nghĩa | Điện áp một chiều | 48 |
| Phạm vi điện áp | Điện áp một chiều | 36~57 |
| Dòng điện tiêu thụ | Một | 0.6±10% |
| Tốc độ (vòng/phút) | tối thiểu -1 | 3800±5% |
| Tiêu thụ điện năng | Đ | 28±10% |
| Mức áp suất âm thanh | dB(A) | 63±5% |

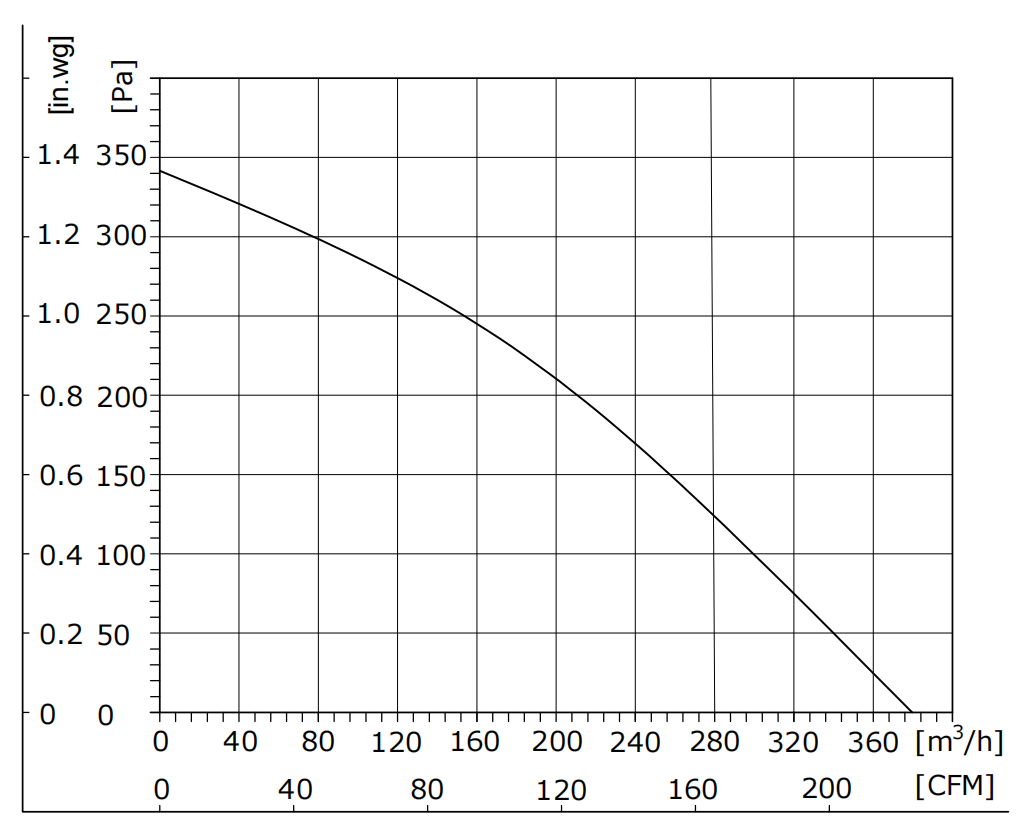

| Lưu lượng gió tối đa | CFM / m 3 /H | 235/400 |
| Áp suất tĩnh tối đa | In.wg /Pa | 1.316/329 |
| Lớp cách nhiệt | ~ | Lớp B |
| Độ bảo vệ | ~ | Ip44 |

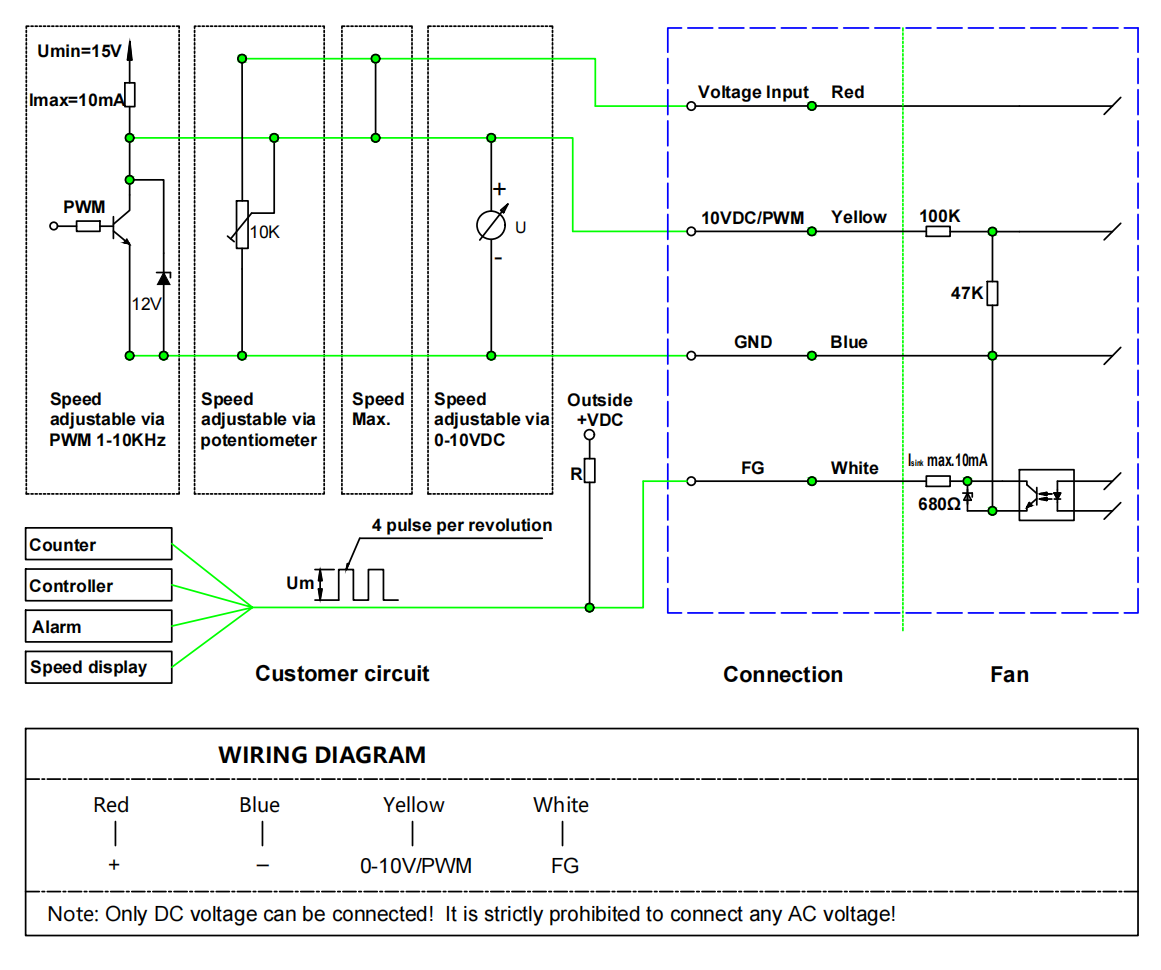

| Đầu vào điều khiển | ~ | 0~10VDC / PWM |
| Xuất tín hiệu | ~ | FG (Tach output) |
Ghi chú:
I. Chiều dài cáp tiêu chuẩn. Chiều dài cáp có thể tùy chỉnh.
II. Chế độ thông thường là điều khiển 0–10 V/PWM. Giao thức Modbus RTU qua RS485 có sẵn như một tùy chọn.
Điều kiện kiểm tra:
I. Dữ liệu thử nghiệm được thu thập trong điều kiện môi trường và chế độ lắp đặt đã quy định.
II. Điện áp đầu vào — điện áp hoạt động.
III. Nhiệt độ — Nhiệt độ phòng 25°C.
IV. Độ ẩm — 65% RH.
I. Khi tháo quạt, không được nâng trực tiếp dây dẫn điện của quạt. Nếu dây dẫn bị chịu lực quá mức, phần hàn bên trong có thể bị rơi ra
II. Không được cắm hoặc rút phích cắm dây dẫn của quạt khi quạt đang hoạt động
III. Nếu quạt không hoạt động sau khi khởi động, không được chạm vào bánh xe công tác (impeller), rô-to hoặc các bộ phận khác; cần có kỹ thuật viên chuyên nghiệp kiểm tra quạt để tránh nguy cơ quạt đột ngột khởi động gây chấn thương tay hoặc các chấn thương cá nhân khác
IV. Do đặc tính khởi động mềm của quạt, để phòng ngừa chấn thương cá nhân, không được chạm vào bánh xe công tác (impeller) hoặc các bộ phận khác của quạt khi quạt đang có điện hoặc đang quay ở tốc độ thấp
V. Quạt phải được vận hành và sử dụng dưới sự hướng dẫn của nhân viên chuyên nghiệp nhằm ngăn trẻ em tiếp xúc với sản phẩm này
VI. Nếu dây nguồn bị mòn hoặc hư hỏng, sản phẩm cần được gửi trả lại nhà sản xuất để sửa chữa hoặc thay thế theo hướng dẫn của nhà sản xuất
VII. Là một phần của quạt, không khuyến khích sử dụng động cơ riêng lẻ khi không có bánh xe công tác hoặc không có tải
1. Hoạt động siêu yên tĩnh ở mức 63 dB: Chỉ ở mức 63 dB(A), quạt FB3G133-48PL-70 là một trong những quạt yên tĩnh nhất trong phân khúc của nó—yên hơn cả cuộc trò chuyện bình thường. Rô-to được cân bằng chính xác, phương pháp đảo chiều điều khiển dạng sin và hình dạng cánh tối ưu phối hợp với nhau nhằm giảm thiểu tiếng ồn có tần số đặc trưng và nhiễu loạn dải rộng, khiến quạt phù hợp cho thiết bị y tế, tủ hút khí phòng thí nghiệm, hệ thống HVAC thư viện và thông gió dân dụng cao cấp, nơi hiệu suất âm thanh ảnh hưởng trực tiếp đến sự thoải mái của người sử dụng cũng như chức năng của thiết bị.
2. Hiệu suất siêu cao với công suất chỉ 28 W: Chỉ tiêu thụ 28 W trong khi cung cấp lưu lượng khí 400 m³/giờ ở áp suất 329 Pa, quạt này đạt hiệu suất năng lượng vượt trội—lý tưởng cho các ứng dụng sử dụng pin dự phòng, năng lượng mặt trời và các ứng dụng chú trọng tiết kiệm năng lượng. Chỉ tiêu thụ 0,6 A từ nguồn điện một chiều 48 V, quạt tối ưu hóa thời gian hoạt động trên ngân sách công suất hạn chế. Động cơ BLDC72 EC chuyển đổi hơn 80% công suất đầu vào thành lưu lượng khí hữu ích, so với mức 40–60% của các quạt xoay chiều kiểu cực che bóng tương đương.
3. Bộ bảo vệ toàn diện: Khởi động mềm, giới hạn dòng điện, phát hiện điện áp thấp/quá cao (36–57 VDC), bảo vệ quá tải nhiệt độc lập cho động cơ và mạch điện tử, bảo vệ chống kẹt roto và bảo vệ chống phân cực ngược đảm bảo hoạt động đáng tin cậy không cần giám sát tại các vị trí lắp đặt xa xôi và quan trọng.

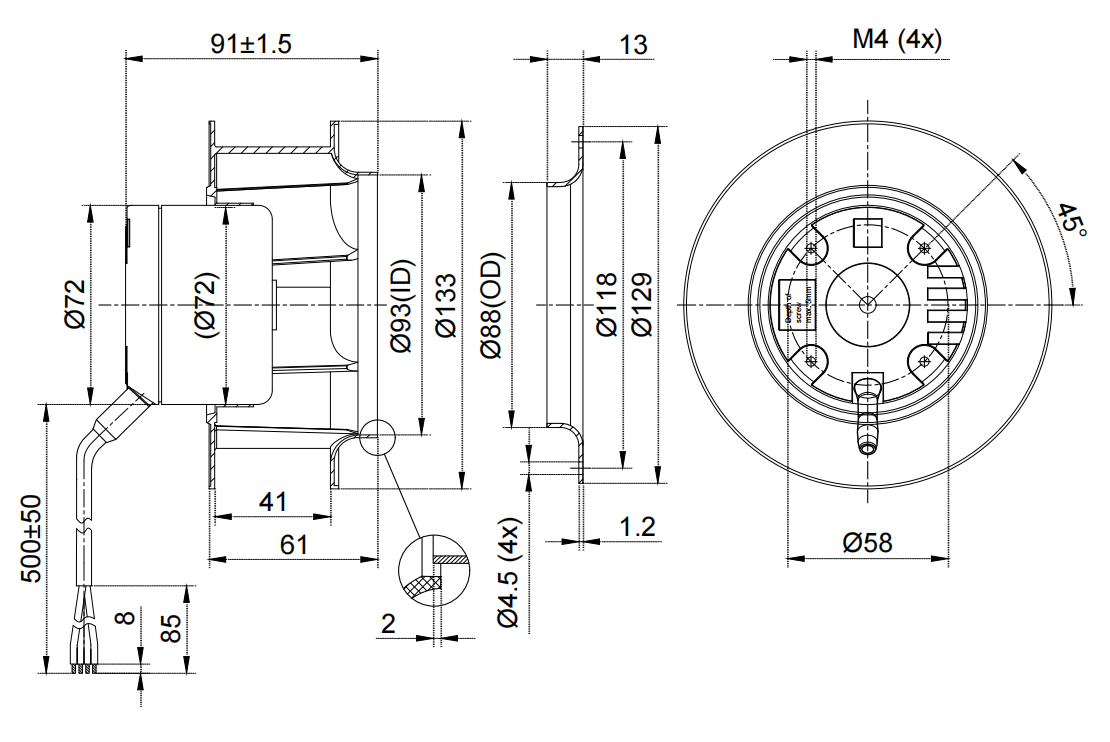

4. Nhỏ gọn & bền bỉ: Thiết kế kích thước 133 mm với vỏ hợp kim nhôm đúc áp lực và xếp hạng bảo vệ IP44 phù hợp lắp đặt trong các khoang chật hẹp. Cụm ổ bi có tuổi thọ định danh L10 trên 50.000 giờ. Dải nhiệt độ hoạt động từ -25°C đến 60°C. Đạt chứng nhận CE, RoHS, ISO9001 và ErP2026, đồng thời tuân thủ các tiêu chuẩn EN ISO 12100, EN 60204-1 và quy định về tương thích điện từ (EMC).

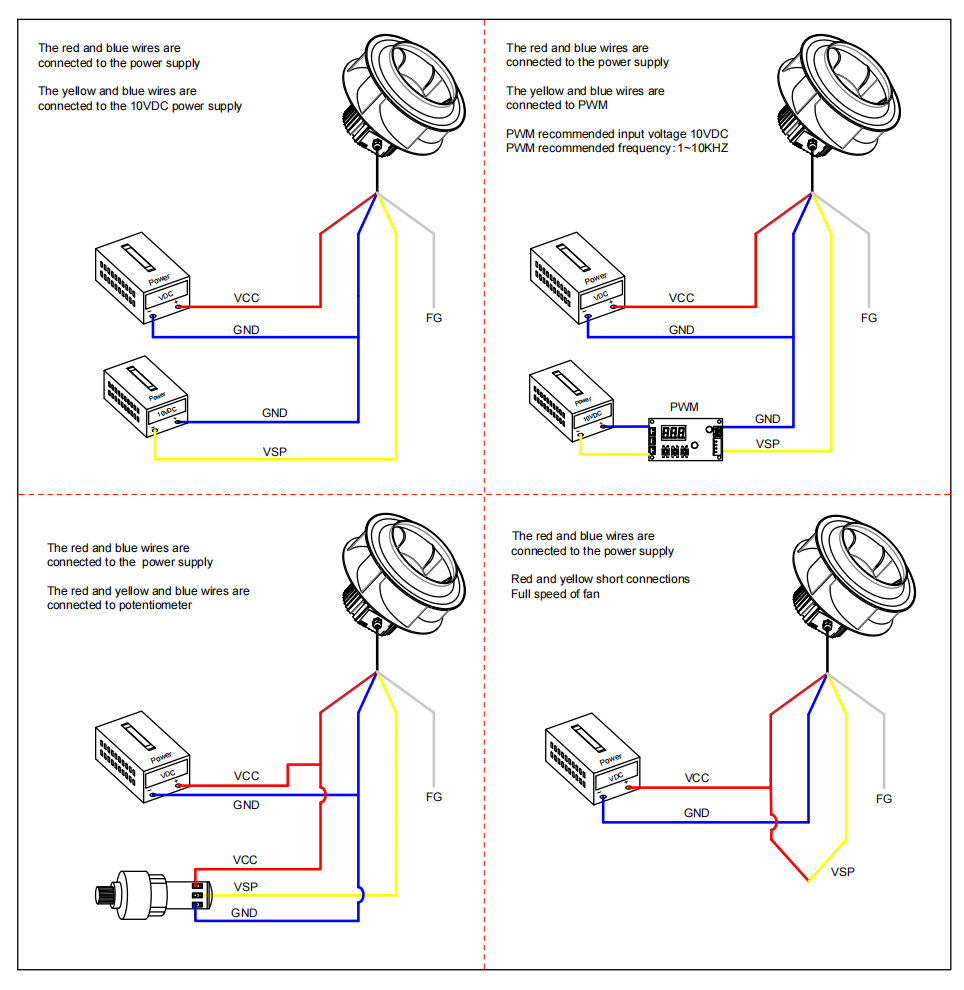

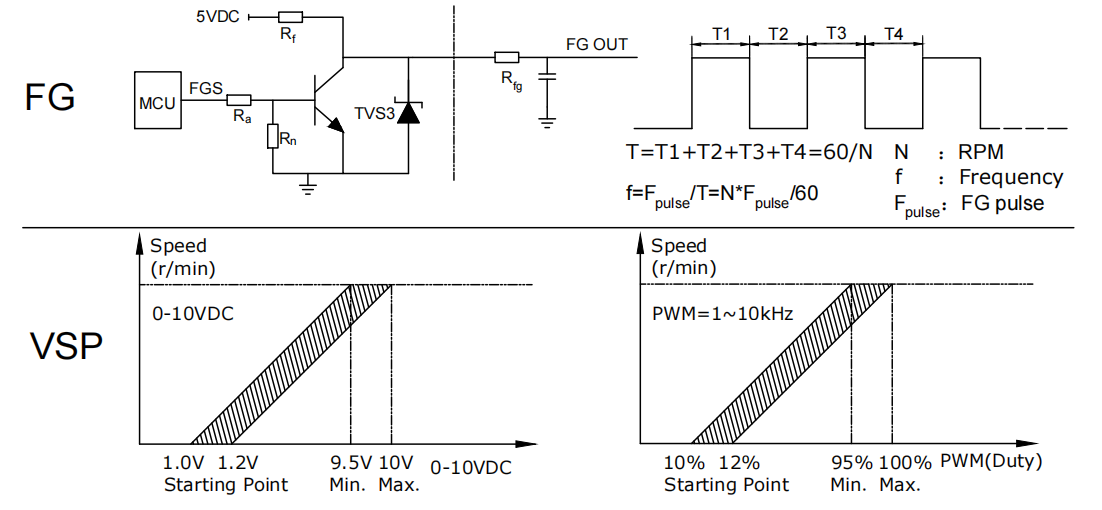

5. Điều khiển chính xác: điều khiển tốc độ 0–10 VDC/PWM từ 0–3800 vòng/phút với phản hồi tốc độ FG (2 xung/vòng). Giao thức Modbus RTU RS485 tùy chọn. Điện áp, đầu nối và chiều dài cáp theo yêu cầu. Mẫu trong 7 ngày, sản xuất trong 14–21 ngày.
