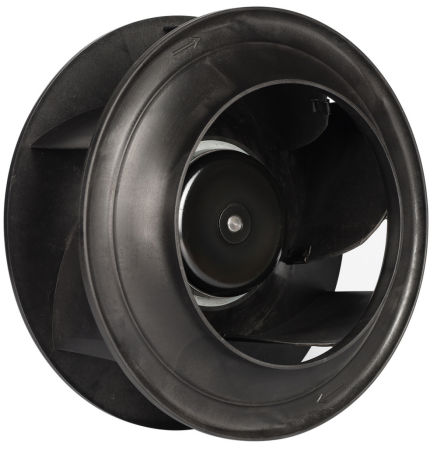

พัดลมแบบแรงเหวี่ยงใบพัดโค้งถอยหลัง รุ่น FB3G280-48PL-90, แรงดันไฟฟ้า 48VDC, เส้นผ่านศูนย์กลาง 280 มม., อัตราการไหลของอากาศ 2286 ลูกบาศก์เมตรต่อชั่วโมง

The FB3G280-48PL-90 เป็นพัดลมแบบแรงเหวี่ยงชนิดใบพัดโค้งถอยหลัง (backward curved centrifugal fan) ที่มีอัตราการไหลของอากาศสูง ออกแบบมาสำหรับระบบไฟฟ้ากระแสตรง 48 โวลต์ (48VDC) ที่ต้องการการเคลื่อนถ่ายอากาศปริมาณมาก โดยมีมอเตอร์ BLDC92 แบบไม่มีแปรงถ่าน (brushless) แบบโรเตอร์ภายนอกที่แข็งแรง ให้กำลังขับ 220 วัตต์ ที่ความเร็ว 2000 รอบต่อนาที (RPM) สามารถสร้างอัตราการไหลของอากาศได้สูงถึง 2286 ลูกบาศก์เมตรต่อชั่วโมง (1345 CFM) พร้อมแรงดันสถิต (static pressure) 661 พาสคาล (Pa) ซึ่งเพียงพอสำหรับการระบายอากาศผ่านท่อ (ducted ventilation) หน่วยจัดการอากาศ (air handling units) และการระบายความร้อนในงานอุตสาหกรรม ใบพัดขนาดใหญ่เส้นผ่านศูนย์กลาง 280 มม. ให้พื้นที่ปัดอากาศ (swept area) กว้างขวาง ทำให้สามารถเคลื่อนถ่ายอากาศได้มากขึ้นต่อหนึ่งรอบเมื่อเทียบกับพัดลมรูปแบบเล็กกว่า จึงเหมาะอย่างยิ่งสำหรับระบบที่ต้องการปริมาตรการไหลสูงแต่แรงดันปานกลาง ทำงานด้วยแรงดันไฟฟ้าต่ำที่ปลอดภัยระดับ 48VDC โดยมีช่วงแรงดันขาเข้า 36–57 VDC ทำให้สามารถใช้งานร่วมกับระบบพลังงานไฟฟ้ากระแสตรง -48V ของโทรคมนาคม ระบบระบายอากาศที่ขับเคลื่อนด้วยพลังงานแสงอาทิตย์ และหน่วยจัดการอากาศที่สำรองด้วยแบตเตอรี่ รองรับการควบคุมความเร็วด้วยสัญญาณ 0–10VDC หรือสัญญาณ PWM พร้อมระบบแจ้งความเร็วแบบ FG tachometer feedback (3 พัลส์ต่อรอบ) เพื่อการควบคุมอัตราการไหลของอากาศอย่างแม่นยำ มีใบรับรองมาตรฐาน CE, RoHS, ISO9001 และ ErP2026 รวมทั้งอายุการใช้งานของตลับลูกปืน (L10 bearing life) สูงถึง 50,000 ชั่วโมง ทำให้พัดลมรุ่นนี้ออกแบบมาเพื่อความน่าเชื่อถือในการใช้งานต่อเนื่องภายใต้สภาวะการไหลสูงในระบบที่ขับเคลื่อนด้วยไฟฟ้ากระแสตรง

ที่หัวใจของ FB3G280-48PL-90 คือมอเตอร์แบบ BLDC92 ที่ใช้แม่เหล็กถาวร ไม่มีแปรงถ่าน และมีโรเตอร์ภายนอก ซึ่งเป็นมอเตอร์ขนาดใหญ่ที่สุดในซีรีส์เส้นผ่านศูนย์กลาง 280 มม. ให้กำลังขับเพลา 220 วัตต์ โดยดึงกระแสไฟฟ้า 4.65 แอมแปร์จากแหล่งจ่ายไฟกระแสตรง 48 โวลต์ ช่วงแรงดันขาเข้ากว้าง 36–57 โวลต์กระแสตรง รองรับการเปลี่ยนแปลงของแรงดันไฟฟ้าได้ทั้งจากแบตเตอรี่ตะกั่ว-กรดและแหล่งจ่ายไฟกระแสตรง 48 โวลต์ที่ควบคุมแรงดันอย่างแม่นยำ มอเตอร์ขับพัดลมแบบใบพัดโค้งถอยหลัง (backward curved impeller) จำนวน 7 ใบ ทำจากโพลิโพรพิลีนเสริมใยแก้ว (glass-fiber reinforced polypropylene) ที่มีเส้นผ่านศูนย์กลาง 280 มม. ซึ่งรวมเอาประสิทธิภาพอากาศพลศาสตร์สูงเข้ากับความต้านทานต่อการสะสมของฝุ่นไว้ด้วยกัน ที่ความเร็วรอบปกติ 2000 รอบต่อนาที พัดลมนี้สามารถสร้างอัตราการไหลของอากาศได้ 2286 ลูกบาศก์เมตรต่อชั่วโมง ภายใต้แรงดันสถิต 661 พาสคาล จึงเหมาะสำหรับงานที่ต้องการปริมาตรการไหลของอากาศสูงเป็นหลัก ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยแม่พิมพ์ (die-cast aluminum) ให้ความแข็งแรงเชิงโครงสร้างสูง การระบายความร้อนได้อย่างมีประสิทธิภาพ และมีมาตรฐานการป้องกัน IP44 ตลับลูกปืนแบบลูกกลิ้ง (ball bearings) รองรับการติดตั้งในทุกมุมเอียง และช่วยให้มอเตอร์มีอายุการใช้งานตามมาตรฐาน L10 สูงกว่า 50,000 ชั่วโมง ที่อุณหภูมิแวดล้อม 40°C ตัวควบคุมอิเล็กทรอนิกส์แบบบูรณาการภายในมีระบบป้องกันตนเองอย่างครอบคลุม ได้แก่ วงจรเริ่มต้นแบบนุ่มนวล (soft-start), การจำกัดกระแสแบบแอคทีฟ, การตัดการทำงานเมื่อแรงดันต่ำเกินค่าที่กำหนด (under-voltage lockout), การตัดการทำงานเมื่อแรงดันสูงเกินค่าที่กำหนด (over-voltage shutdown), เซ็นเซอร์ตรวจจับความร้อนเกินพิกัดแยกต่างหากสำหรับมอเตอร์และวงจรอิเล็กทรอนิกส์, การตรวจจับภาวะโรเตอร์ล็อก (locked-rotor detection), และการป้องกันการต่อขั้วกลับ (reverse polarity protection) มอเตอร์นี้สอดคล้องตามมาตรฐาน CE, RoHS, ISO9001, ErP2026 และมาตรฐานสากลต่างๆ เช่น EN ISO 12100, EN 60204-1 และมาตรฐาน EMC

พัดลมเหวี่ยงศูนย์กลางแบบไหลย้อนกลับกระแสตรง
ประเภท	FB3G280-48PL-90
รุ่น	BLDC92

คําสังเกต:

I. ความยาวสายมาตรฐาน สามารถปรับแต่งได้

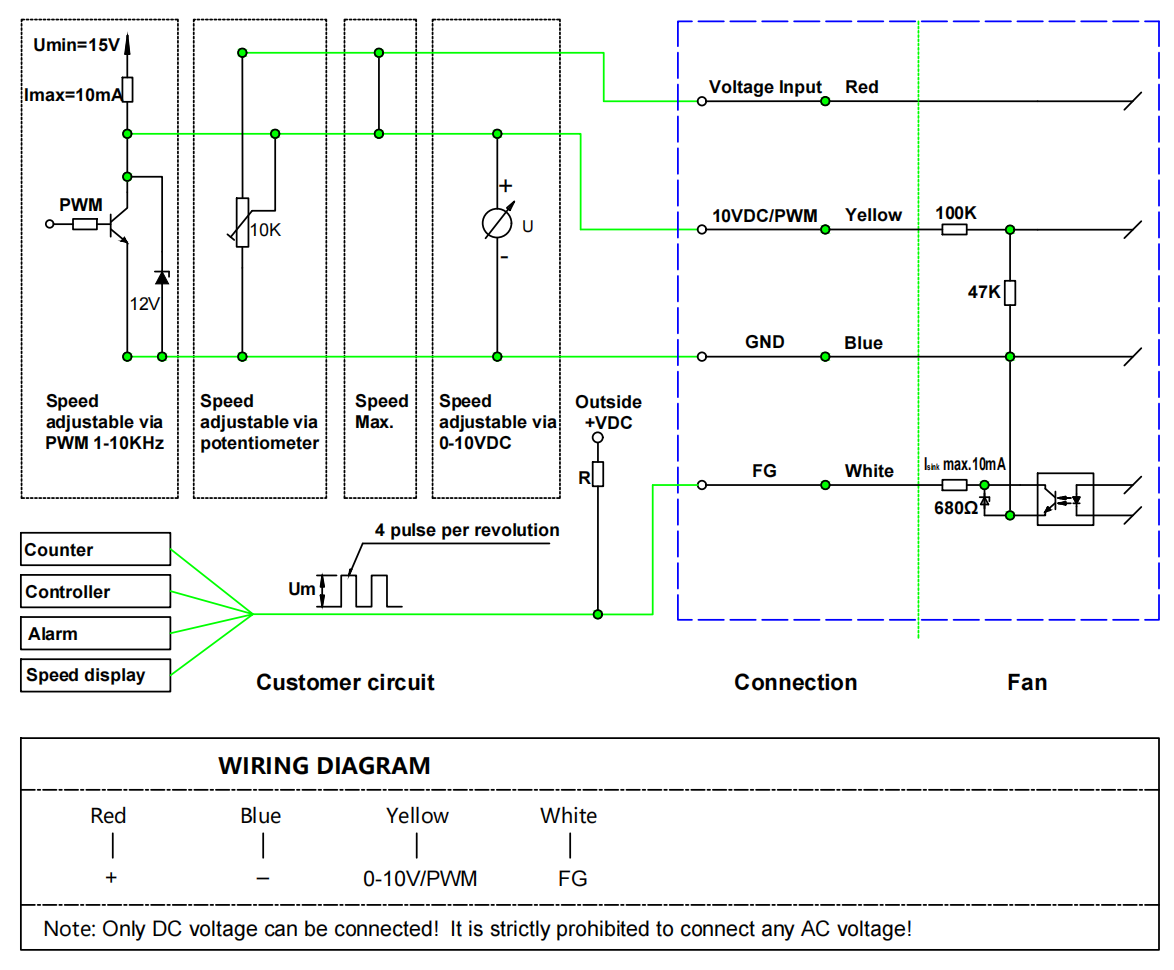

II. การควบคุมแบบ 0-10V/พัลส์ความกว้างโมดูเลต (PWM) ตัวเลือกเพิ่มเติม: Modbus RTU ผ่าน RS485

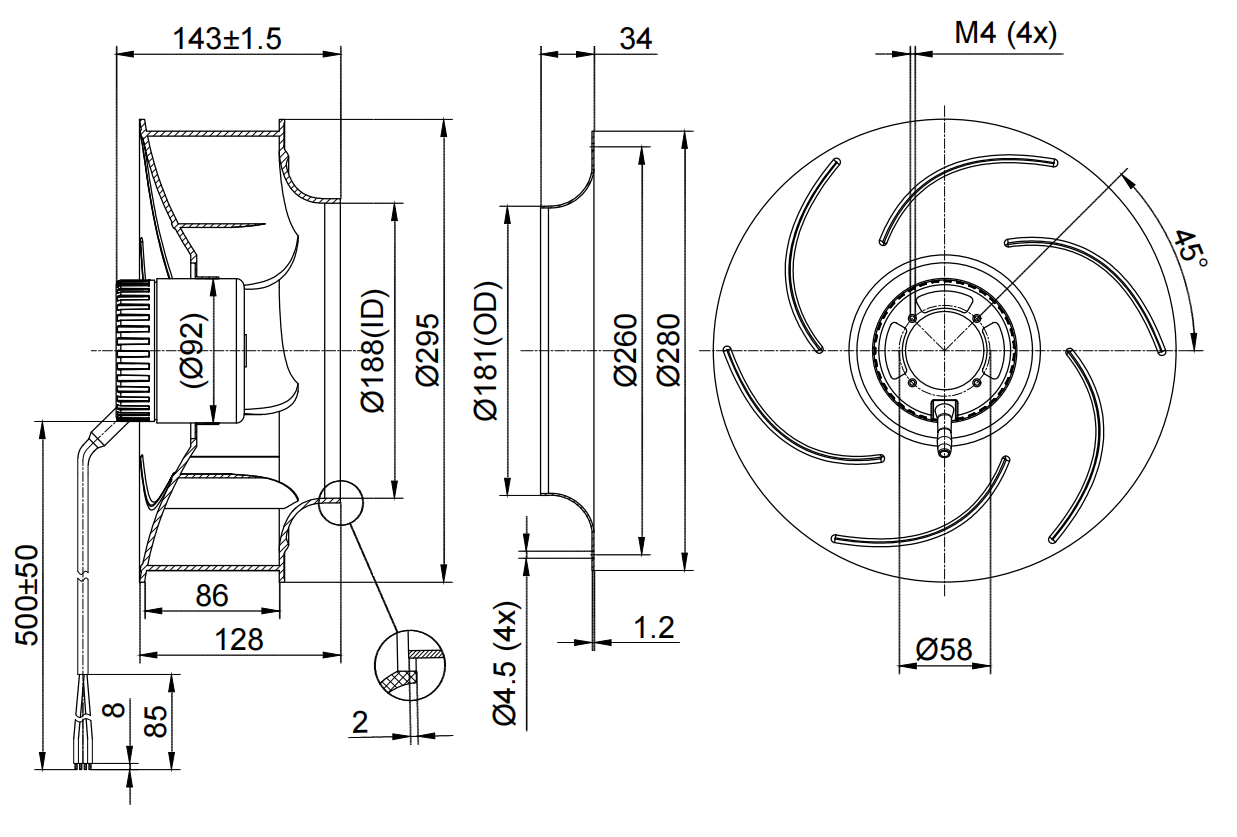

ภาพวาดสินค้า

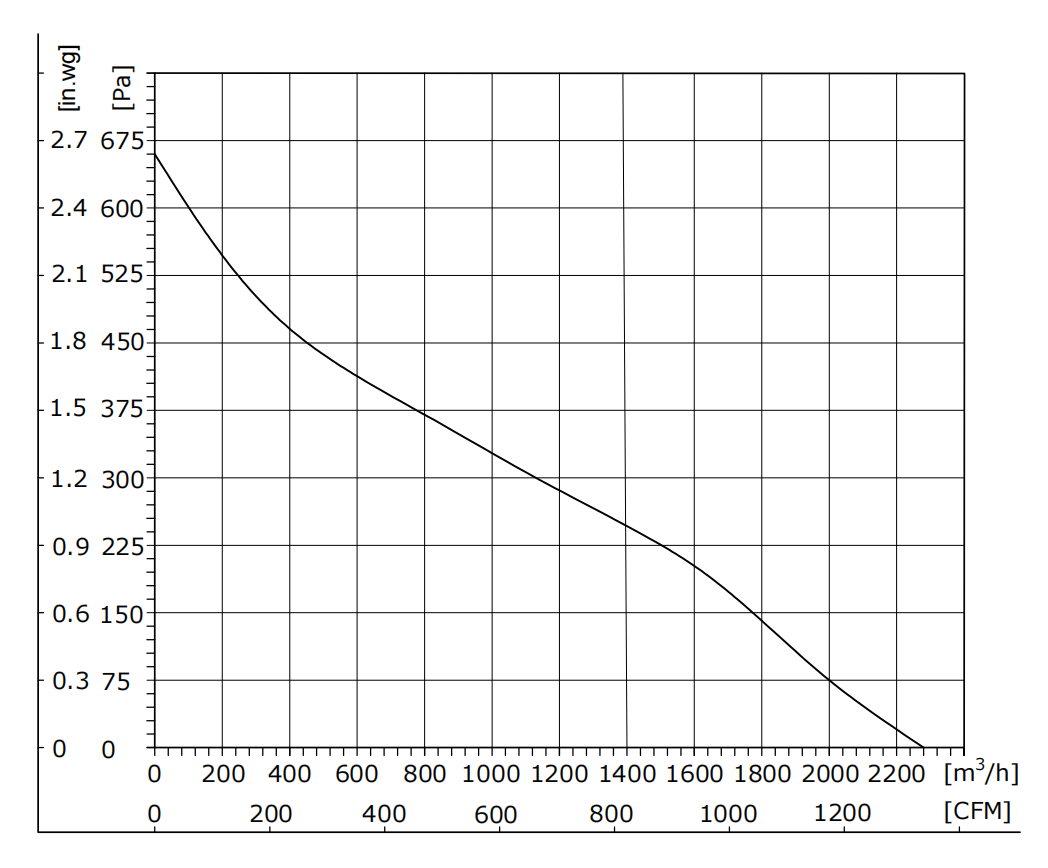

แผนภูมิประสิทธิภาพอากาศพลศาสตร์

เงื่อนไขการทดสอบ:

I. สภาพแวดล้อมและวิธีการติดตั้งที่ระบุไว้

II. แรงดันไฟฟ้าขาเข้า: แรงดันไฟฟ้าในการทำงาน

III. อุณหภูมิ: ห้องอุณหภูมิ 25°C

IV. ความชื้น: 65%RH

ข้อกำหนดด้านความปลอดภัย

I. เมื่อถอดพัดลมออก ห้ามยกสายนำของพัดลมโดยตรง

II. ห้ามเสียบหรือถอดปลั๊กสายนำของพัดลมขณะพัดลมกำลังทำงาน

III. หากพัดลมไม่ทำงานหลังจากเริ่มใช้งาน ห้ามสัมผัสใบพัด ก้านหมุน หรือส่วนประกอบอื่นๆ

IV. ห้ามสัมผัสใบพัดขณะพัดลมมีไฟฟ้าจ่ายหรือกำลังหมุนด้วยความเร็วต่ำ

V. ใช้งานภายใต้คำแนะนำของผู้เชี่ยวชาญ; ป้องกันไม่ให้เด็กสัมผัส

VI. หากสายไฟชำรุดหรือเสียหาย โปรดส่งคืนให้ผู้ผลิต

VII. ห้ามใช้มอเตอร์โดยไม่มีอิมพีลเลอร์หรือโหลด

VIII. กรุณาอ่านคู่มือเทคนิคนี้อย่างละเอียดก่อนการใช้งาน

ข้อดี:

1. ประสิทธิภาพการไหลของอากาศสูง ขนาด 280 มม.: พัดลมรุ่น FB3G280-48PL-90 สามารถส่งอากาศได้ถึง 2286 ลูกบาศก์เมตรต่อชั่วโมง ที่ความดัน 661 พาสคาล — ซึ่งเป็นอัตราการไหลของอากาศสูงสุดในคลาสเดียวกันสำหรับพัดลมขนาด 280 มม. พื้นที่ใบพัดที่กว้างและรูปทรงใบพัดที่ออกแบบมาอย่างเหมาะสมทำให้สามารถเคลื่อนย้ายอากาศได้มากขึ้นต่อรอบการหมุนเมื่อเทียบกับพัดลมขนาดเล็กกว่า จึงเหมาะอย่างยิ่งสำหรับหน่วยจัดการอากาศ (AHU), ระบบระบายอากาศแบบท่อ, การระบายความร้อนในสถานีโทรคมนาคม, และการหมุนเวียนอากาศในอุตสาหกรรมขนาดใหญ่ โดยเน้นปริมาตรอากาศเป็นหลักมากกว่าความดันสูงสุด

2. พัดลมพร้อมใช้งานกับระบบโทรคมนาคมแบบ 48VDC: พัดลมรุ่นนี้ทำงานด้วยแรงดันไฟฟ้ากระแสตรงมาตรฐานอุตสาหกรรมที่ 48VDC โดยรองรับช่วงแรงดันขาเข้ากว้างระหว่าง 36–57 VDC จึงสามารถติดตั้งเชื่อมต่อโดยตรงเข้ากับระบบจ่ายไฟ DC ของสถานีโทรคมนาคม ระบบพลังงานแสงอาทิตย์ร่วมกับแบตเตอรี่ และแอปพลิเคชันไมโครกริดแบบ DC ได้อย่างราบรื่น โดยมีกระแสไฟฟ้าที่ใช้งาน 4.65 แอมแปร์ ที่กำลังไฟฟ้า 220 วัตต์ ซึ่งสามารถสมดุลระหว่างกำลังขับสูงกับกระแสไฟฟ้าที่ใช้งานได้ในระดับที่ควบคุมได้ สำหรับระบบจ่ายไฟ DC มาตรฐาน

3. ชุดระบบป้องกันแบบครบวงจร: การเริ่มต้นแบบนุ่มนวลช่วยขจัดกระแสไฟฟ้าเข้าสู่ระบบอย่างฉับพลัน (inrush current) การจำกัดกระแสไฟฟ้าแบบใช้งานจริงช่วยป้องกันขดลวดมอเตอร์ การตรวจจับแรงดันต่ำเกิน/สูงเกินช่วยป้องกันจากแหล่งจ่ายไฟที่ไม่เสถียร เซ็นเซอร์ตรวจจับความร้อนเกินแบบคู่ตรวจสอบอุณหภูมิของมอเตอร์และอุปกรณ์อิเล็กทรอนิกส์แยกจากกัน การตรวจจับภาวะมอเตอร์ล็อกโรเตอร์ (locked-rotor) ช่วยป้องกันความเสียหายต่อชิ้นส่วนกลไก การป้องกันขั้วไฟฟ้าผิดขั้ว (reverse polarity protection) ช่วยป้องกันข้อผิดพลาดในการเดินสาย

4. ได้รับการรับรองและมีความทนทาน: ได้รับการรับรองตามมาตรฐาน CE, RoHS, ISO9001 และ ErP2026 ตัวเรือนทำจากอลูมิเนียมหล่อขึ้นรูปแบบไดแคสต์ (die-cast aluminum) พร้อมค่าระดับการป้องกัน IP44 ตลับลูกปืนแบบบอลเบARING มีอายุการใช้งานตามมาตรฐาน L10 มากกว่า 50,000 ชั่วโมง ช่วงอุณหภูมิในการทำงาน: -25°C ถึง 60°C สอดคล้องตามมาตรฐาน EN ISO 12100, EN 60204-1 และข้อกำหนดด้าน EMC

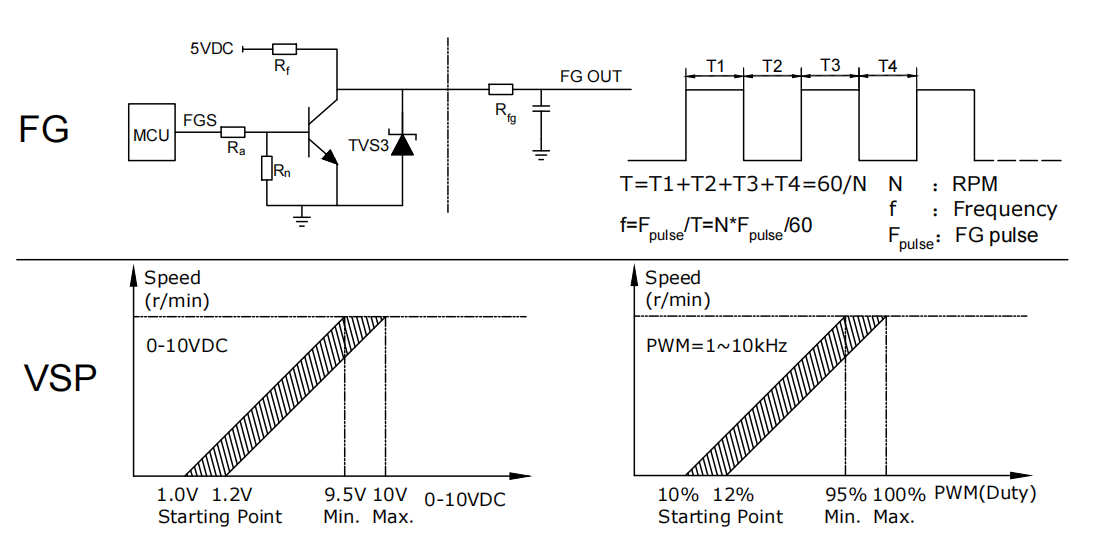

5. การผสานรวมที่ยืดหยุ่น: การควบคุมแบบ 0–10 VDC หรือ PWM พร้อมสัญญาณ FG tach (3 พัลส์ต่อรอบ) สามารถเพิ่มโมดูล Modbus RTU RS485 ได้เป็นทางเลือก รองรับการผลิตแบบ OEM/ODM ด้วยแรงดันไฟฟ้า ขั้วต่อ และความยาวสายเคเบิลที่ปรับแต่งได้ ตัวอย่างสินค้าจัดส่งภายใน 7 วัน การผลิตครบวงจรใช้เวลา 14–21 วัน

คำถามที่พบบ่อย

คำถามที่ 1: คุณรองรับวิธีการชำระเงินแบบใดบ้าง?

คำตอบที่ 1: สำหรับคำสั่งซื้อตัวอย่าง ต้องชำระเงินล่วงหน้า 100% ส่วนคำสั่งซื้อจำนวนมาก ต้องชำระล่วงหน้า 30% และอีก 70% ก่อนจัดส่ง

คำถามที่ 2: ท่านจะจัดเตรียมตัวอย่างสินค้าให้หรือไม่?

คำตอบที่ 2: มีตัวอย่างสินค้าให้บริการ และสามารถจัดส่งได้ภายใน 7 วันสำหรับรุ่นมาตรฐาน

คำถามที่ 3: ฉันจะเลือกรุ่นที่เหมาะสมมากขึ้นได้อย่างไร?

คำตอบที่ 3: เราต้องการข้อมูลต่างๆ เช่น ประเภทพัดลม ปริมาณ ขนาด วัสดุ แรงดันไฟฟ้า อัตราการไหลของอากาศ และแรงดันสถิต

คำถามที่ 4: ฉันจะสั่งซื้อได้อย่างไร?

A4: โดยทั่วไปเราจะแจ้งราคาให้คุณภายใน 24 ชั่วโมงหลังจากได้รับคำถามของคุณ จากนั้นโปรดลงนามในใบเสนอราคา (PI) และชำระเงินมัดจำ จากนั้นเราจะจัดการการผลิต เมื่อการผลิตเสร็จสิ้นแล้ว คุณจะต้องชำระยอดคงเหลือที่ค้างอยู่ สุดท้าย เราจะจัดส่งสินค้า

Q5: เกี่ยวกับการขนส่ง

A5: สามารถใช้วิธีการจัดส่งทั้งหมดที่มีอยู่ได้ ไม่ว่าจะเป็นการจัดส่งด่วน การขนส่งทางอากาศ หรือทางทะเล สามารถใช้บริษัทขนส่งที่คุณแต่งตั้ง หรือตัวแทนขนส่งของเราเองในการจัดส่งได้ เราจะติดตามสถานะสินค้าของคุณตลอดเส้นทางจนกว่าสินค้าจะถึงมือ

Q6: ระยะเวลารับประกันนานเท่าใด

A6: ปัจจุบันเรามีการรับประกันคุณภาพ 3 ปี สำหรับผลิตภัณฑ์ของเราเอง และในกรณีที่เกิดปัญหาผลิตภัณฑ์ เราจะให้การสนับสนุนผ่านช่องทางออนไลน์ และบางลูกค้าสามารถปรับปรุงผลิตภัณฑ์ของตนได้
