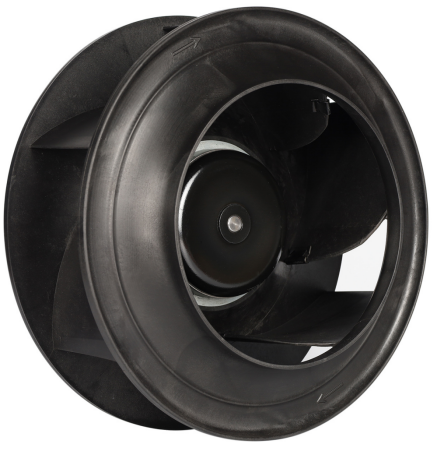

Quạt ly tâm cong ngược FB3G280-48PL-90, 48VDC, 280 mm, lưu lượng khí 2286 m³/h

Các FB3G280-48PL-90 là quạt ly tâm cong ngược một chiều có lưu lượng khí cao, được thiết kế dành riêng cho các hệ thống 48 VDC yêu cầu lưu lượng khí lớn. Quạt được trang bị động cơ không chổi than (BLDC92) kiểu roto ngoài chắc chắn, tạo ra công suất 220 W ở tốc độ 2000 vòng/phút, đạt lưu lượng khí ấn tượng 2286 m³/giờ (1345 CFM) với áp suất tĩnh 661 Pa — đủ để đáp ứng các ứng dụng thông gió qua ống dẫn, đơn vị xử lý không khí (AHU) và làm mát công nghiệp. Bánh xe công tác lớn đường kính 280 mm cung cấp diện tích quét rộng, giúp di chuyển nhiều không khí hơn mỗi vòng quay so với các loại quạt có kích thước nhỏ hơn, do đó rất phù hợp cho các hệ thống yêu cầu lưu lượng cao và áp suất vừa phải. Quạt hoạt động an toàn ở điện áp thấp 48 VDC với dải điện áp đầu vào từ 36–57 VDC, tương thích với các trạm điện một chiều -48 V dùng trong viễn thông, hệ thống thông gió chạy bằng năng lượng mặt trời và các đơn vị xử lý không khí dự phòng bằng pin. Quạt được tích hợp chức năng điều khiển tốc độ bằng tín hiệu 0–10 VDC/PWM và phản hồi tốc độ bằng cảm biến FG (3 xung/vòng), cho phép điều chỉnh lưu lượng khí một cách chính xác. Sản phẩm đã được chứng nhận CE, RoHS, ISO9001 và ErP2026, đồng thời có tuổi thọ ổ bi L10 lên đến 50.000 giờ, đảm bảo độ tin cậy cao trong các ứng dụng liên tục sử dụng nguồn điện một chiều có lưu lượng lớn.

Tại trung tâm của FB3G280-48PL-90 là động cơ không chổi than nam châm vĩnh cửu BLDC92 với rotor ngoài—động cơ lớn nhất trong dòng sản phẩm đường kính 280 mm—cung cấp công suất trục 220 W khi tiêu thụ dòng điện 4,65 A từ nguồn điện một chiều 48 V. Dải điện áp đầu vào rộng từ 36–57 VDC cho phép hoạt động ổn định bất chấp các dao động điện áp từ bộ pin axit-chì hoặc nguồn điện một chiều 48 V đã được điều chỉnh. Động cơ quay cánh quạt dạng cong ngược gồm 7 cánh, được chế tạo từ polypropylen gia cố sợi thủy tinh, có đường kính 280 mm, kết hợp hiệu suất khí động học cao với khả năng chống bám bụi. Ở tốc độ danh định 2000 vòng/phút, cánh quạt tạo ra lưu lượng khí 2286 m³/giờ tại áp suất tĩnh 661 Pa, phù hợp cho các ứng dụng yêu cầu lưu lượng khí lớn là yếu tố chính. Vỏ động cơ làm bằng nhôm đúc áp lực đảm bảo độ bền cơ học cao, khả năng tản nhiệt hiệu quả và đạt cấp bảo vệ IP44. Các ổ bi cho phép lắp đặt ở mọi góc độ và góp phần đạt tuổi thọ phục vụ L10 trên 50.000 giờ ở nhiệt độ môi trường 40°C. Bộ điều khiển điện tử tích hợp cung cấp chức năng tự bảo vệ toàn diện: mạch khởi động mềm, giới hạn dòng chủ động, khóa điện áp thấp, ngắt nguồn khi quá điện áp, cảm biến quá nhiệt độc lập cho cả động cơ và điện tử, phát hiện tình trạng rotor bị kẹt và bảo vệ chống phân cực ngược. Sản phẩm tuân thủ các tiêu chuẩn CE, RoHS, ISO9001, ErP2026 và các tiêu chuẩn quốc tế bao gồm EN ISO 12100, EN 60204-1 và các tiêu chuẩn về tương thích điện từ (EMC).

Quạt ly tâm ngược dòng một chiều
Loại	FB3G280-48PL-90
Mô hình	BLDC92

Ghi chú:

I. Chiều dài cáp tiêu chuẩn. Có thể tùy chỉnh.

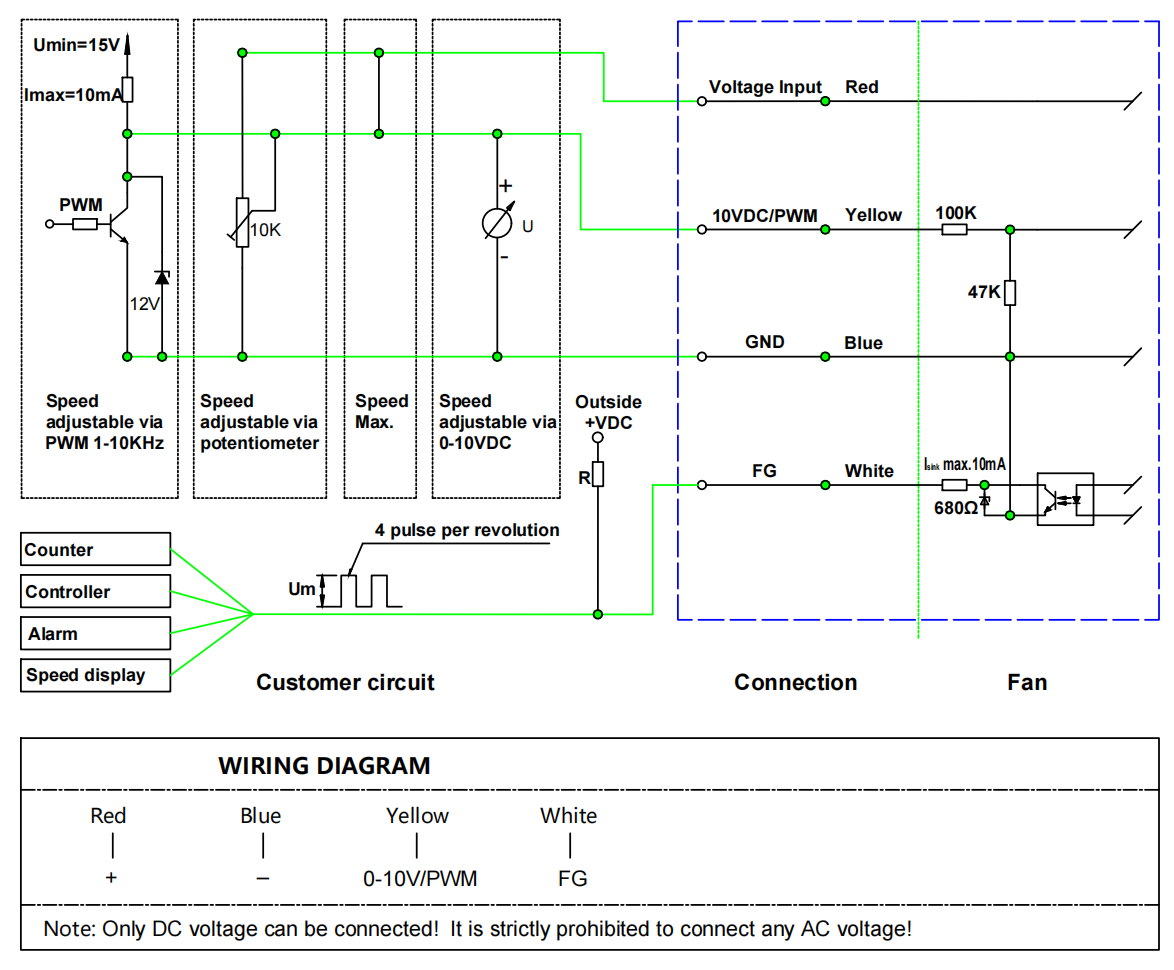

II. Điều khiển 0–10 V/PWM. Giao thức Modbus RTU qua RS485 (tùy chọn).

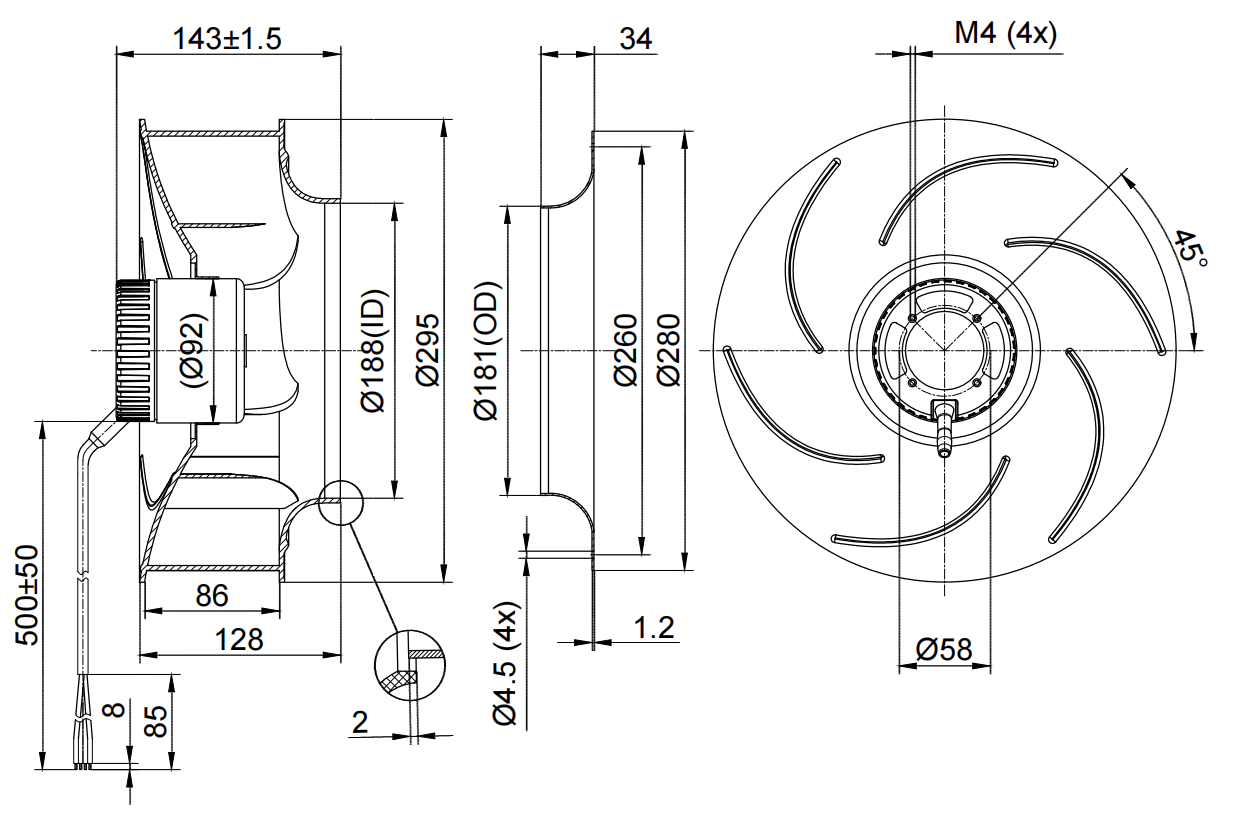

Bản vẽ sản phẩm

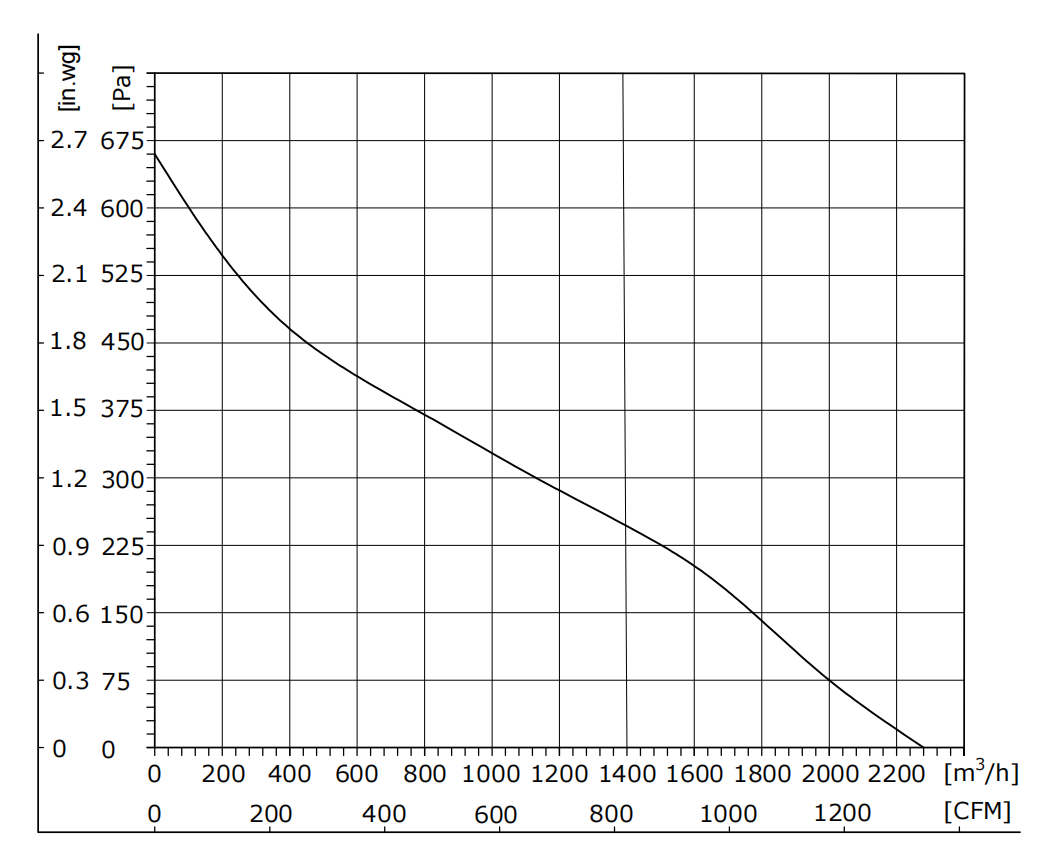

Biểu đồ Hiệu suất Khí động học

Điều kiện kiểm tra:

I. Môi trường và phương thức lắp đặt quy định.

II. Điện áp đầu vào: Điện áp hoạt động.

III. Nhiệt độ: Phòng ở 25°C.

IV. Độ ẩm: 65% RH.

Yêu cầu về an toàn

I. Khi tháo quạt ra, không kéo trực tiếp dây dẫn của quạt.

II. Không cắm hoặc rút phích cắm dây dẫn quạt khi quạt đang hoạt động.

III. Nếu quạt không hoạt động sau khi khởi động, không chạm vào cánh quạt, rô-to hoặc các bộ phận khác.

IV. Không chạm vào cánh quạt khi quạt đang có điện hoặc đang quay với tốc độ thấp.

V. Vận hành dưới sự hướng dẫn của chuyên gia; tránh để trẻ em tiếp xúc.

VI. Nếu dây nguồn bị mòn hoặc hư hỏng, trả lại nhà sản xuất.

VII. Không sử dụng động cơ riêng lẻ mà không có cánh quạt hoặc tải.

VIII. Vui lòng đọc kỹ tài liệu hướng dẫn kỹ thuật này trước khi sử dụng.

Ưu điểm:

1. Hiệu suất lưu lượng khí cao 280 mm: Quạt FB3G280-48PL-90 cung cấp lưu lượng khí 2286 m³/giờ ở áp suất 661 Pa—đây là lưu lượng khí dẫn đầu phân khúc đối với quạt có kích thước 280 mm. Diện tích quét lớn của cánh quạt và hình dạng cánh được tối ưu hóa giúp di chuyển nhiều không khí hơn mỗi vòng quay so với các quạt nhỏ hơn, do đó rất phù hợp cho các đơn vị xử lý không khí (AHU), hệ thống thông gió ống dẫn, làm mát trạm viễn thông và hệ thống lưu thông không khí công nghiệp quy mô lớn—nơi mà lưu lượng khí quan trọng hơn áp suất cực đại.

2. Thiết kế sẵn sàng cho ứng dụng viễn thông với điện áp 48 VDC: Hoạt động ở điện áp một chiều tiêu chuẩn ngành (48 VDC) với dải điện áp đầu vào rộng từ 36–57 VDC, quạt này có thể tích hợp trực tiếp vào các trạm điện một chiều viễn thông, hệ thống năng lượng mặt trời-kết hợp pin và các ứng dụng vi mạng điện một chiều (DC microgrid). Với dòng điện tiêu thụ 4,65 A tại công suất 220 W, quạt cân bằng giữa hiệu suất đầu ra cao và mức dòng điện tiêu thụ ở mức dễ quản lý cho hệ thống phân phối điện một chiều tiêu chuẩn.

3. Bộ bảo vệ toàn diện: Khởi động mềm loại bỏ dòng điện xung. Hạn chế dòng điện chủ động bảo vệ cuộn dây. Phát hiện điện áp thấp/quá cao nhằm phòng tránh nguồn cung không ổn định. Hai cảm biến quá tải nhiệt độc lập giám sát động cơ và điện tử riêng biệt. Phát hiện rotor bị kẹt ngăn ngừa hư hỏng cơ học. Bảo vệ chống phân cực ngược ngăn ngừa sai sót khi đấu dây.

4. Đã được chứng nhận & bền bỉ: Đạt chứng nhận CE, RoHS, ISO9001, ErP2026. Vỏ hợp kim nhôm đúc áp lực với cấp độ bảo vệ IP44. Ổ bi có tuổi thọ định mức L10 trên 50.000 giờ. Dải nhiệt độ hoạt động từ -25°C đến 60°C. Tuân thủ tiêu chuẩn EN ISO 12100, EN 60204-1 và các yêu cầu về tương thích điện từ (EMC).

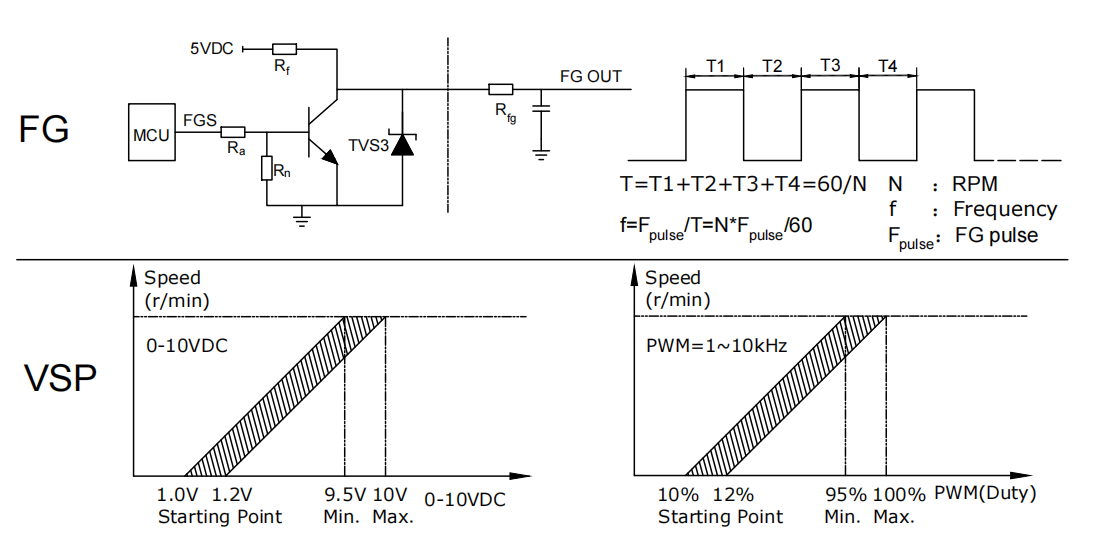

5. Tích hợp linh hoạt: điều khiển 0–10 VDC/PWM kèm tín hiệu tốc độ FG (3 xung/vòng quay). Giao thức Modbus RTU RS485 là tùy chọn. Sản xuất theo đơn đặt hàng OEM/ODM với điện áp, đầu nối và chiều dài cáp tùy chỉnh. Mẫu thử trong 7 ngày, sản xuất hàng loạt trong 14–21 ngày.

Câu hỏi thường gặp

Q1: Bạn hỗ trợ những hình thức thanh toán nào?

A1: Đối với đơn hàng mẫu, thanh toán 100% trước; Đối với đơn hàng số lượng lớn, 30% thanh toán trước và 70% sẽ được thanh toán trước khi giao hàng

Câu hỏi 2: Quý khách có cung cấp mẫu thử không?

Trả lời 2: Mẫu thử sẵn có và có thể giao trong vòng 7 ngày đối với các model tiêu chuẩn.

Q3: Làm thế nào tôi có thể chọn một mô hình phù hợp hơn?

A3: Chúng tôi cần các thông tin như loại quạt, số lượng, kích thước, vật liệu, điện áp, lưu lượng gió và áp suất tĩnh.

Q4: Làm cách nào để đặt hàng?

A4: Thông thường chúng tôi sẽ gửi báo giá cho bạn trong vòng 24 giờ sau khi nhận được yêu cầu của bạn. Trước tiên, hai bên ký vào Hóa đơn Giao hàng (PI), khách hàng thanh toán tiền đặt cọc; sau đó chúng tôi sẽ tiến hành sản xuất. Khi hoàn tất sản xuất, khách hàng cần thanh toán phần còn lại. Cuối cùng, chúng tôi sẽ vận chuyển hàng hóa.

Q5: Về vận chuyển

A5: Tất cả các phương thức vận chuyển khả dụng đều có thể được áp dụng, bao gồm chuyển phát nhanh, đường hàng không hoặc đường biển. Có thể sử dụng đơn vị vận chuyển do khách hàng chỉ định hoặc hãng giao nhận của chúng tôi. Chúng tôi theo dõi hành trình đầy đủ cho lô hàng trước khi hàng đến nơi.

Q6: Thời gian bảo hành là bao lâu?

A6: Hiện tại chúng tôi cung cấp chính sách bảo hành chất lượng 3 năm cho các sản phẩm của mình, và đối với các sự cố sản phẩm hiện tại, công ty chúng tôi cung cấp hỗ trợ kỹ thuật từ xa, đồng thời một số khách hàng đã có thể cải thiện sản phẩm của họ.
