Преимущества осевых вентиляторов с передним изгибом лопаток в системах ОВК.

Почему вентиляторы с передним изгибом лопаток и встроенным двигателем идеально подходят для компоновки систем отопления, вентиляции и кондиционирования

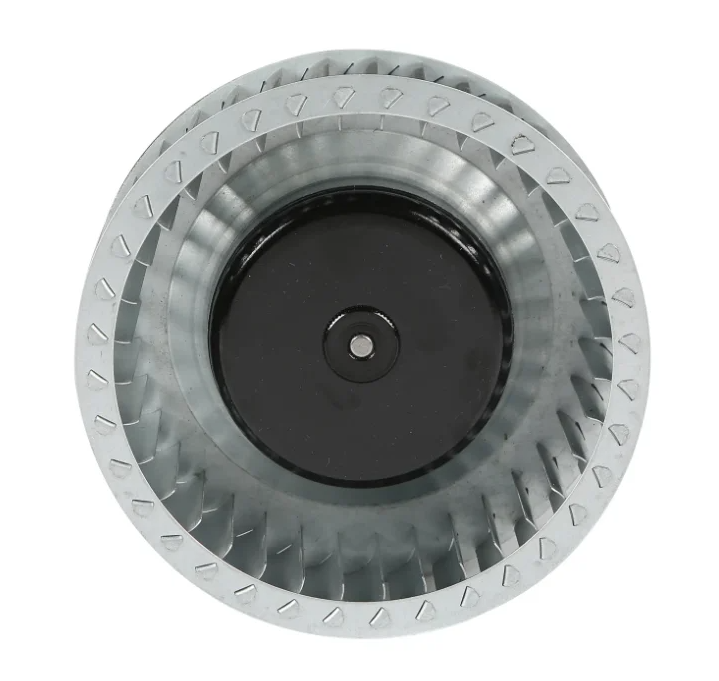

Переднезагнутый вентилятор-вставной элемент использует центробежное рабочее колесо с множеством мелких лопаток, изогнутых в направлении вращения. Такая форма обеспечивает перемещение большого объёма воздуха при относительно низком статическом давлении. В системах отопления, вентиляции и кондиционирования воздуха (HVAC) это соответствует многим реальным условиям эксплуатации. Устройства обработки воздуха, камеры рециркуляции и вытяжные системы зачастую требуют высокого расхода воздуха при умеренном давлении. Переднезагнутый вентилятор-вставной элемент обеспечивает такие параметры без необходимости в крупногабаритном спиральном корпусе. Рабочее колесо устанавливается непосредственно в воздуховоде или камере. Это исключает необходимость в отдельном помещении для вентилятора и длинных переходных участков на выходе. В результате достигается компактная компоновка, подходящая для тесных машинных отделений и проектов модернизации. Компромисс заключается в том, что переднезагнутые вентиляторы чувствительны к загрязнённому воздуху и резким изгибам на входе. Эффективная фильтрация и плавный подход к вентилятору обеспечивают стабильность его характеристик.

Соответствие характеристик воздушного потока и давления нагрузкам в системах HVAC

Системы отопления, вентиляции и кондиционирования воздуха редко требуют экстремального статического давления. Им необходим надёжный воздушный поток через фильтры, теплообменники и заслонки. Центробежный вентилятор с загнутыми вперёд лопатками обеспечивает крутую характеристику давления, то есть незначительные изменения сопротивления системы вызывают существенные изменения расхода воздуха. Такое поведение может быть полезным в системах постоянного объёма. Оно также означает, что вентилятор должен подбираться близко к точке максимального КПД. Избыточный запас по производительности приводит к перерасходу энергии и шуму. Недостаточный запас — к снижению комфорта. В таблице ниже приведено сравнение распространённых типов вентиляторов для систем HVAC. Указанные значения являются типовыми и могут варьироваться в зависимости от производителя и модели.

Сравнение показывает, почему центробежные вентиляторы с загнутыми вперёд лопатками остаются распространёнными в воздухообрабатывающих агрегатах: они обеспечивают большой расход воздуха в компактном исполнении. В паре с электродвигателем EC они также способны плавно регулировать частоту вращения под текущую нагрузку. Такая комбинация обеспечивает высокую эффективность при частичных нагрузках без увеличения габаритов.

Компактная конструкция и преимущества при установке

Пространство — это дефицитный ресурс в современных зданиях. Осевой вентилятор с загнутыми вперёд лопатками можно установить внутри коллектора или короткого участка воздуховода. Отсутствует спиральный корпус, который нужно было бы обходить при монтаже. Доступ для обслуживания обеспечивается через панель или дверцу. Установка упрощается, поскольку вентилятор становится неотъемлемой частью воздушного тракта. Переходы в воздуховодах становятся короче, что снижает потери давления и стоимость материалов. Для проектов модернизации это особенно важно. В существующих машинных отделениях зачастую попросту нет места для нового вентилятора и его корпуса. Осевой вентилятор может быть установлен непосредственно в существующий коллектор и подключён к тем же воздуховодам. Это позволяет избежать демонтажа и простоев. Ограничение заключается в том, что условия на входе имеют решающее значение. Резкий изгиб рядом со входом вызывает завихрения, шум и снижение производительности. Короткий прямой участок перед вентилятором обеспечивает стабильное и качественное течение воздуха.

Варианты электродвигателей, системы управления и энергопотребление

Современные осевые вентиляторы с передним изгибом лопаток часто оснащаются электродвигателями постоянного тока с электронным управлением (EC). Эти двигатели имеют встроенные электронные компоненты для точного регулирования частоты вращения. Они принимают аналоговые или цифровые сигналы от системы автоматизации зданий. Это упрощает снижение объёма воздушного потока при отсутствии людей в помещениях. Министерство энергетики США отмечало, что энергопотребление вентиляторов может составлять значительную долю общего потребления электроэнергии зданием, поэтому регулирование мощности при частичной нагрузке имеет важное значение. Вентилятор, работающий на пониженных оборотах при низком спросе, экономит энергию. Регулирование с поддержанием постоянного давления хорошо подходит для систем переменного объёма воздуха. Регулирование с поддержанием постоянного расхода подходит для технологических систем вытяжки. Управление по температуре или по концентрации CO2 широко применяется в коммерческих офисах. Ограничение заключается в том, что двигатели EC чувствительны к перегреву и качеству электропитания. Обеспечение надлежащего охлаждения и защита от импульсных перенапряжений имеют важное значение. Дешёвый контроллер может свести на нет преимущества высококачественного двигателя.

Реальный пример модернизации в коммерческом здании

Торговое офисное здание в восточном Китае нуждалось в модернизации системы рециркуляции воздуха. Первоначальный проект предусматривал использование традиционного центробежного вентилятора в отдельном помещении для вентиляторов. Это помещение занимало площадь, предназначенную для арендаторов, а протяжённый воздуховод вызывал потери давления. Группа проектировщиков заменила вентилятор на радиальный вентилятор с загнутыми вперёд лопатками, установленный непосредственно в камере рециркуляции воздуха. Новая компоновка освободила помещение для вентилятора под складские нужды. На этапе пусконаладки команда зафиксировала более высокий уровень шума по сравнению с ожидаемым. При осмотре выяснилось, что поворот воздуховода на 90 градусов расположен всего в одном диаметре воздуховода от входного отверстия. Установка короткого прямого участка и направляющей лопатки позволила снизить шум до допустимых значений. Вывод: радиальные вентиляторы требуют особо тщательного проектирования входного участка. Стандарты AMCA по воздушным характеристикам и рекомендации ASHRAE по проектированию воздуховодов одинаково подчёркивают важность условий подхода потока. Даже компактный вентилятор нуждается в чистом пути для воздушного потока.

Выбор подходящего вентилятора при поддержке Fanova

Выбор вентилятора с загнутыми вперёд лопатками начинается с расчёта расхода воздуха, статического давления и доступного пространства. Затем проверяются условия на входе, ограничения по уровню шума и требования к управлению. Вентилятор, выбранный вблизи точки максимального КПД, будет работать плавно. Избыточно крупный вентилятор тратит энергию впустую и может работать с рывками. Недостаточно мощный вентилятор не удовлетворит потребности в подаче воздуха. Fanova, основанная в 2003 году, — производитель вентиляторов EC, специализирующийся на исследованиях, проектировании, индивидуальной адаптации и выпуске центробежных, осевых и спиральных вентиляторов EC. Fanova поставляет продукцию для систем очистки воздуха и ОВКВ, вентиляционного оборудования, транспортной инфраструктуры, медицинских объектов, бытовой техники и промышленного оборудования. Для проектов, требующих компактного вентилятора с гибкими функциями управления, Fanova предоставляет техническую поддержку и обладает глубокими производственными возможностями. Оптимальная схема ОВКВ предполагает точное соответствие вентилятора размерам помещения, конфигурации воздушного потока и профилю нагрузки. Вентилятор с загнутыми вперёд лопатками обеспечивает такое соответствие при условии соблюдения требований к входным условиям и стратегии управления.
