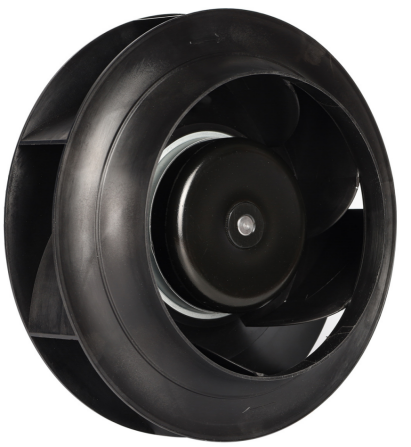

Kipas Sentrifugal Terbalik DC FB3G250-48PL-90, 48VDC, 250 mm, 1132 m3/j

The FB3G250-48PL-90 ialah kipas sentrifugal terbalik DC beroperasi senyap 48VDC yang direka khas untuk aplikasi bas DC telekomunikasi dan industri di mana tahap bunyi rendah adalah sangat penting. Beroperasi hanya pada 66 dB(A) pada kelajuan maksimum — jauh di bawah aras bunyi perbualan biasa — kipas ini menghasilkan aliran udara sebanyak 1132 m³/j pada tekanan statik 508 Pa dengan penggunaan tenaga hanya 85W. Motor BLDC92 tanpa berus memacu impeler melengkung terbalik berdiameter 250mm pada kelajuan 2150 RPM, dilengkapi output tachometer FG terintegrasi untuk maklum balas kelajuan tepat dalam sistem kawalan gelung tertutup. Julat input 16–56 VDC dan pengambilan arus rendah sebanyak 1.75A menjadikannya ideal untuk loji telekomunikasi -48VDC, mikrogrid DC, dan sistem pengudaraan berasaskan bateri. Kompatibel dengan kawalan analog 0–10VDC dan kawalan digital PWM, kipas ini terintegrasi lancar dengan platform DCIM dan BMS. Diklasifikasikan IP44 dengan penebatan Kelas B dan jangka hayat L10 sebanyak 50,000 jam, kipas ini direka khusus untuk operasi berterusan secara senyap dalam infrastruktur yang peka terhadap bunyi. Sesuai untuk pengudaraan pondok telekomunikasi, penyejukan rak pusat data, HVAC pejabat, ekstraksi makmal, dan sistem pemulihan tenaga domestik. Disahkan mengikut piawaian CE dan RoHS.

Di tengah-tengah FB3G250-48PL-90 ialah motor DC tanpa berus jenis BLDC92 berotor luar yang memacu impeler sentrifugal berkeluk ke belakang dengan diameter 250 mm, dioptimumkan untuk operasi berprestasi tinggi dan senyap pada kelajuan 2150 RPM. Reka bentuk aerodinamiknya mencapai kecekapan 75–80%, menukarkan hanya 85 W kuasa 48 VDC kepada aliran udara sebanyak 1132 m³/j pada tekanan 508 Pa — memberikan prestasi senyap sehingga 66 dB(A) sambil menjimatkan tenaga sebanyak 30–40% berbanding kipas sentrifugal AC setara. Arus rendah motor ini iaitu hanya 1.75 A dalam julat lebar voltan 16–56 VDC menjamin keserasian dengan sistem telekomunikasi bervoltan -48 VDC, sistem hibrid suria-bateri, dan pemasangan grid mikro DC. Antara muka kawalan menyeluruhnya menerima isyarat analog 0–10 VDC dan input digital PWM (1–10 kHz) untuk pengawalan kelajuan tanpa langkah, manakala output tachometer FG memberikan maklum balas kelajuan RPM secara masa nyata bagi integrasi gelung tertutup. Ciri perlindungan terbina dalam termasuk permulaan lembut, had arus, perlindungan terhadap rotor terkunci, dan perlindungan terhadap palaran songsang. Kipas ini dilengkapi dengan rumah aluminium tuangan tekan berperingkat IP44, galas bebola untuk pemasangan dalam sebarang orientasi, serta penebatan elektrik Kelas B bagi operasi selamat sehingga suhu persekitaran 130°C. Dijangka tahan selama 50,000 jam (jangka hayat L10) pada suhu 40°C, kipas ini dioptimumkan khusus untuk aplikasi 48 VDC yang memerlukan pergerakan udara yang senyap, cekap, dan boleh dipercayai.

Kipas Sentrifugal DC Kebelakangan
TAIP	FB3G250-48PL-90
Model	BLDC92

Perhatian:

I. Panjang wayar piawai ialah 300 mm; panjang tersuai boleh didapati atas permintaan.

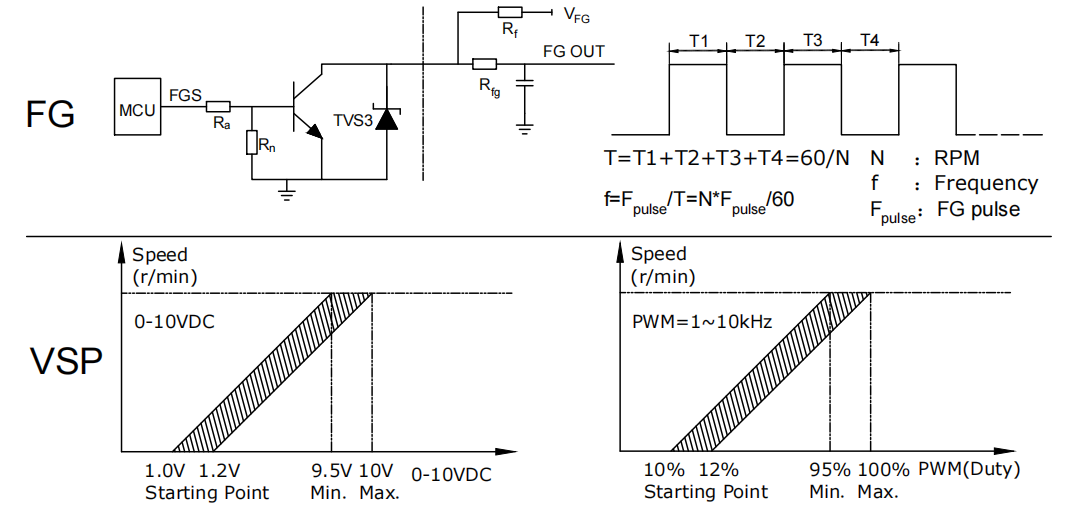

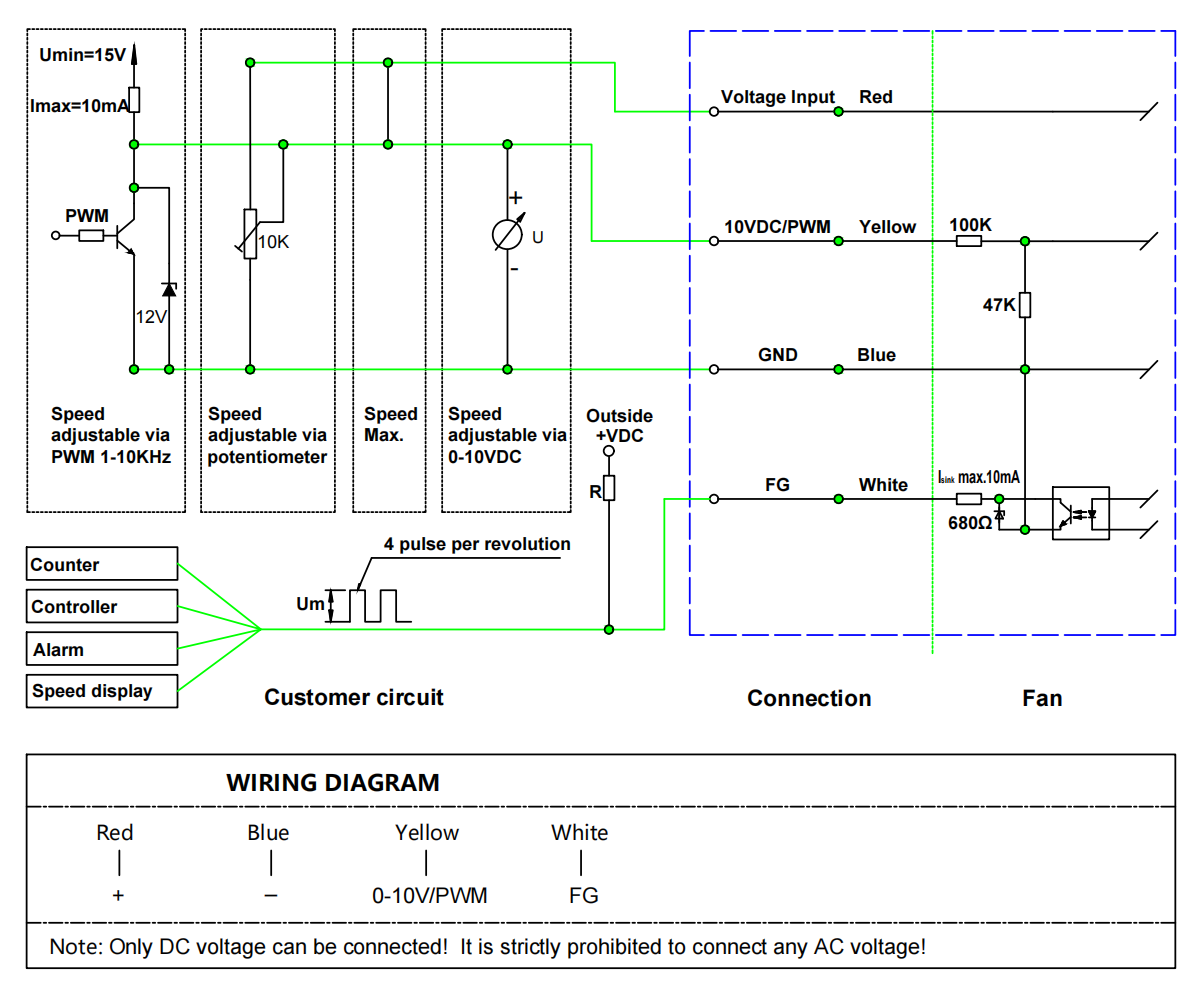

II. Kawalan melalui isyarat analog 0–10 VDC atau isyarat digital PWM.

Keadaan ujian:

I. Pengukuran dijalankan mengikut ISO 5801, dengan menggunakan kaedah ruang berganda.

II. Voltan ujian: 48VDC, suhu persekitaran: 23±2°C, kelembapan relatif: 50±10%.

III. Bunyi diukur pada jarak 1 m di dalam bilik tanpa gema mengikut ISO 3744.

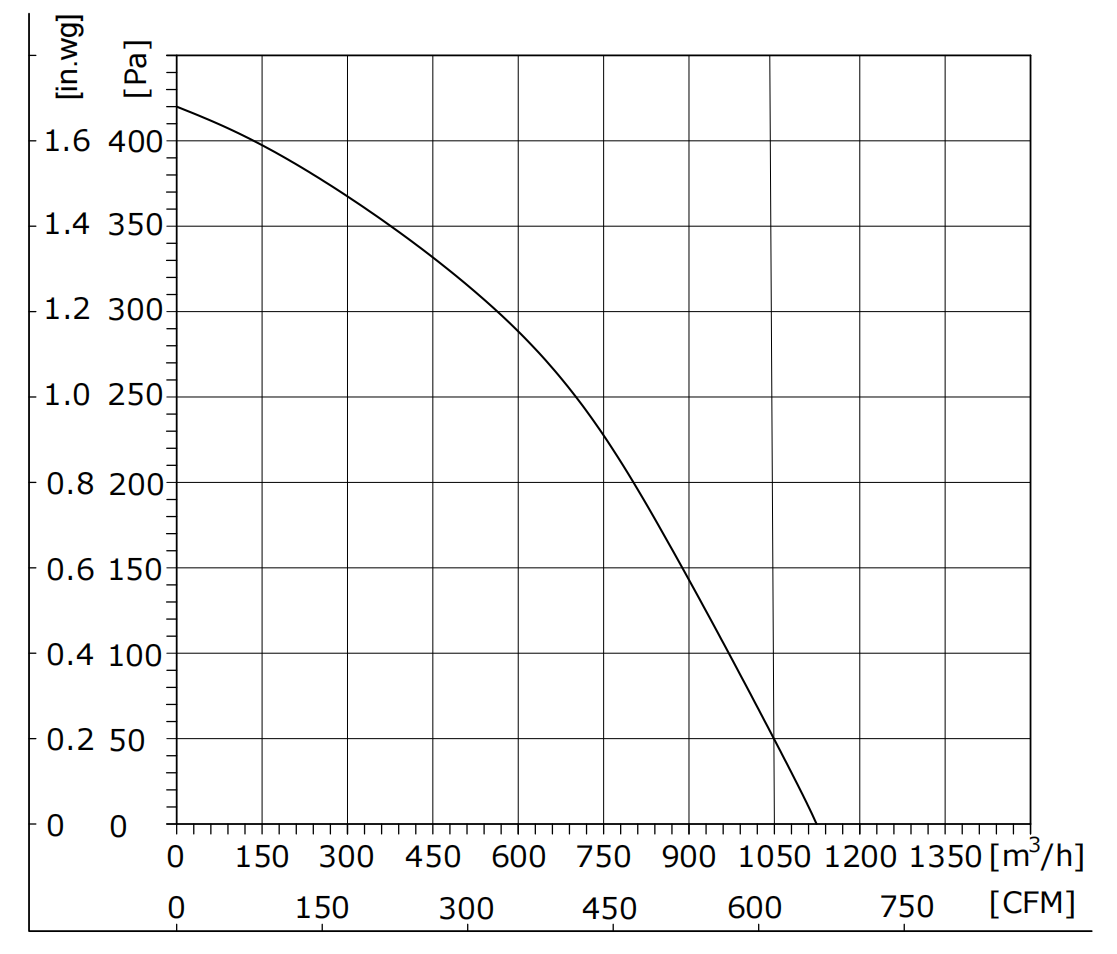

IV. Lengkung PQ menunjukkan prestasi merentasi kitar tugas 0–100% pada voltan kadar.

I. Apabila mengeluarkan kipas, jangan angkat terus wayar sambungan kipas. Jika wayar sambungan dikenakan tekanan berlebihan, bahagian keluli dalaman mungkin terlepas.

II. Jangan pasang atau cabut plag wayar sambungan kipas semasa kipas sedang beroperasi.

III. Jika kipas tidak berfungsi selepas dihidupkan, jangan sentuh impeler, rotor, atau bahagian lain kipas; kakitangan teknikal pakar diperlukan untuk memeriksa kipas bagi mengelakkan permulaan tiba-tiba kipas yang boleh menyebabkan kecederaan tangan atau kecederaan peribadi lain.

IV. Disebabkan ciri permulaan lembut kipas, untuk mengelakkan kecederaan peribadi, jangan sentuh impeler atau bahagian lain kipas semasa kipas berada dalam keadaan berkuasa atau beroperasi pada kelajuan rendah.

V. Kipas perlu dioperasikan dan digunakan di bawah panduan kakitangan profesional untuk mengelakkan kanak-kanak daripada menyentuh produk ini

VI. Jika talian kuasa haus atau rosak, ia perlu dikembalikan kepada pengilang untuk dibaiki atau digantikan di bawah panduan pengilang

VII. Sebagai sebahagian daripada kipas, tidak digalakkan menggunakan motor secara berasingan apabila tiada impeler atau beban

1. Operasi 48VDC Senyap-Senyap: FB3G250-48PL-90 beroperasi hanya pada aras bunyi 66 dB(A) pada kelajuan penuh — jauh di bawah aras bunyi perbualan biasa — menghasilkan aliran udara 1132 m³/j pada tekanan 508 Pa menggunakan bekalan kuasa telekomunikasi piawai -48VDC. Ideal untuk infrastruktur yang sensitif terhadap bunyi, di mana keserasian dengan kuasa DC dan keselesaan akustik diperlukan.

2. Reka Bentuk Berkuasa Rendah Ultra-Cekap: kecekapan aerodinamik 75–80%, menggunakan hanya 85W pada arus 1.75A daripada 48VDC — menjimatkan tenaga sebanyak 30–40% berbanding kipas AC setara. Motor BLDC92 mencapai kadar pengaliran udara 1132 m³/j bagi setiap 85W, menawarkan kecekapan pengaliran udara yang luar biasa.

3. Julat Aplikasi yang Luas: Sesuai secara sempurna untuk pengudaraan pondok telekomunikasi, penyejukan rak pusat data, sistem HVAC pejabat, ekstraksi wap makmal, dan pengudara penyelamat tenaga domestik. Tersedia untuk penyesuaian OEM/ODM.

4. Mampan & Boleh Dipercayai: Motor tanpa berus EC mengurangkan penggunaan tenaga sebanyak 30%+ berbanding motor AC. Kandungan aluminium tuangan tekanan IP44, galas bebola, dan jangka hayat L10 selama 50,000 jam pada suhu 40°C memastikan kos kitar hidup yang rendah serta penyelenggaraan yang minimum.

5. Integrasi DCIM Tanpa Sebarang Gangguan: kawalan 0-10VDC/PWM serta suapan balik tachometer FG untuk pemantauan gelung tertutup DCIM/BMS. Flens piawai 250 mm, pemasangan dalam sebarang orientasi, dan rekabentuk BLDC tanpa penyelenggaraan.
