kipas penarik sentrifugal salur masuk tunggal EC 230VAC 133mm

Penerangan ringkas

Yang FS3G133-2AGL-70 adalah kipas sentrifugal EC satu saluran masuk yang padat dan beroperasi dengan lancar, berfungsi pada 230VAC dan memberikan aliran udara sebanyak 290 m³/h dengan tekanan statik tinggi sebanyak 560 Pa. Rekabentuk satu saluran masuknya sesuai untuk aplikasi pengudaraan berarah, menyokong kawalan kelajuan yang fleksibel, dan dilengkapi perlindungan IP44 untuk prestasi yang boleh dipercayai dalam pelbagai persekitaran, menjadikannya pilihan ideal untuk pengudaraan dan penyejukan dalam peralatan bersaiz kecil hingga sederhana.

Spesifikasi Produk

Yang FS3G133-2AGL-70 adalah kipas sentrifugal satu saluran EC yang dikuasakan oleh motor rotor luar BLEC72, menggunakan fasa tunggal 230VAC dengan julat input 184–270VAC dan keserasian dengan bekalan kuasa utama 50/60Hz. Ia memberikan aliran udara maksimum sebanyak 290 m³/h dan tekanan statik maksimum sebanyak 560 Pa, beroperasi pada kelajuan 2600±5% RPM dengan penggunaan kuasa sebanyak 82W dan aras tekanan bunyi sebanyak 66 dB(A), memastikan pengudaraan berkesan dengan operasi bising rendah. Sistem elektriknya mengintegrasikan output +10VDC untuk kawalan kelajuan atau isyarat tarikan naik, menawarkan voltan tahanan dielektrik sebanyak 1800VAC, menghadkan arus kebocoran kepada 3.5mA, serta merangkumi pelbagai perlindungan keselamatan seperti had penghadan arus, permulaan lembut, pengesanan voltan lebih/rendah, perlindungan rotor terkunci, perlindungan lampauan haba, dan perlindungan kutub songsang. Pembinaan mekanikalnya menggunakan impeller daripada kepingan keluli bergalvani dan penutup hujung daripada aloi aluminium tuang, dengan impeller berdiameter 133mm yang dilengkapi 34 bilah untuk kecekapan aliran udara yang dioptimumkan, berat keseluruhan kira-kira 3600g (termasuk saluran masuk), serta menyokong pemasangan dalam mana-mana orientasi. Pilihan kawalan termasuk pelarasan kelajuan analog 0–10VDC dan PWM (1–10kHz), bersama-sama dengan output takometer FG (2 denyutan setiap pusingan). Kipas ini beroperasi dalam julat suhu -25℃ hingga 60℃ dan mematuhi pensijilan antarabangsa termasuk CE, RoHS, ISO9001, dan ErP, menjadikannya sesuai untuk penyejukan kabinet instrumen, pengudaraan peralatan telekomunikasi, unit pengendalian udara kecil, dan aplikasi pengudaraan padat lain yang memerlukan tekanan statik yang lebih tinggi.

Tarikh Nominan

Kipas sentrifugal saluran masuk tunggal EC
TAIP	FS3G133-2AGL-70
Model	BLEC72

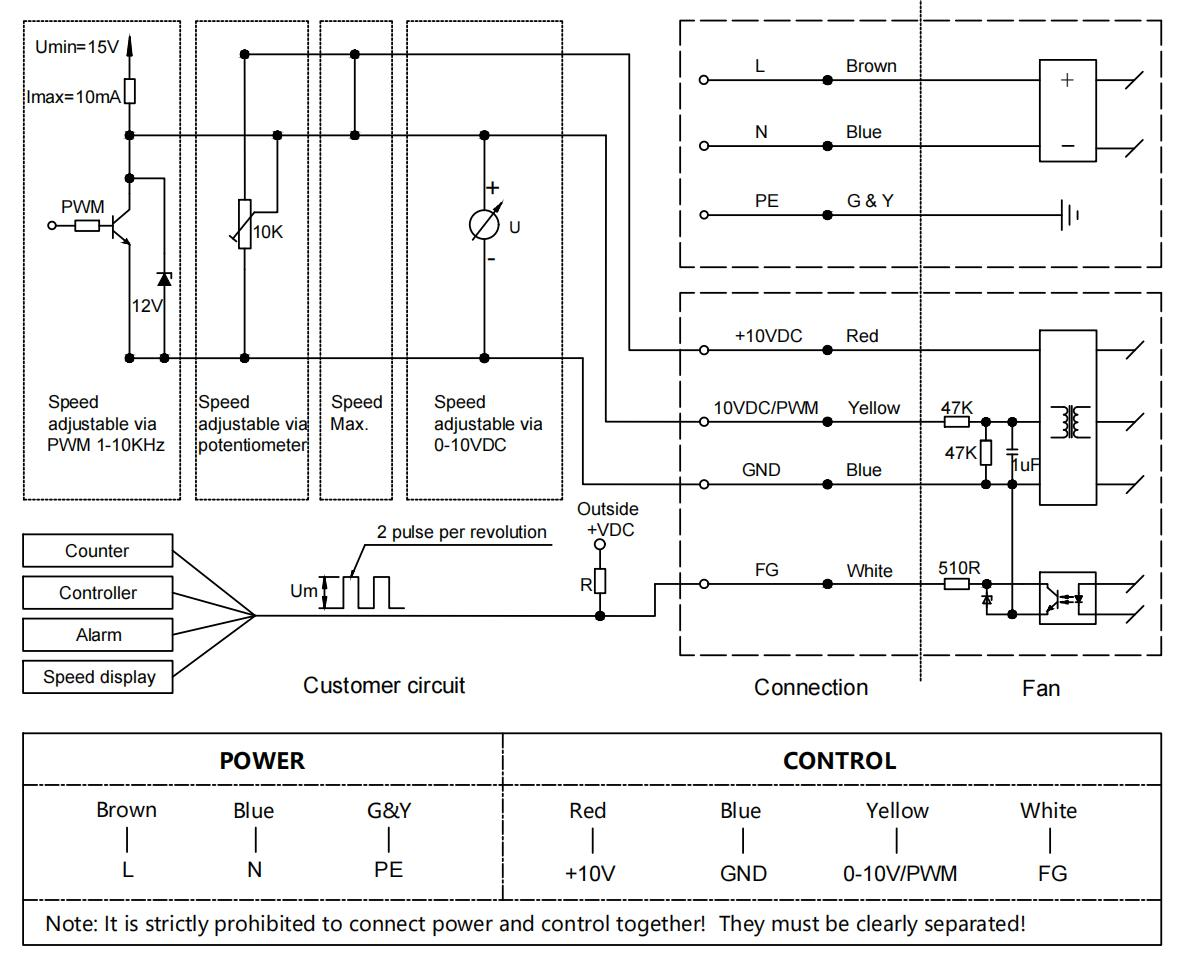

Gambarajah Sambungan

Perhatian:

ⅰ. Panjang kabel piawai seperti dalam rajah di bawah. Panjang kabel boleh disesuaikan

ⅱ. Mod konvensional adalah kawalan 0-10V/PWM, boleh memilih untuk menggantikan protokol komunikasi, untuk maklumat lanjut mengenai protokol komunikasi, sila hubungi kakitangan teknikal

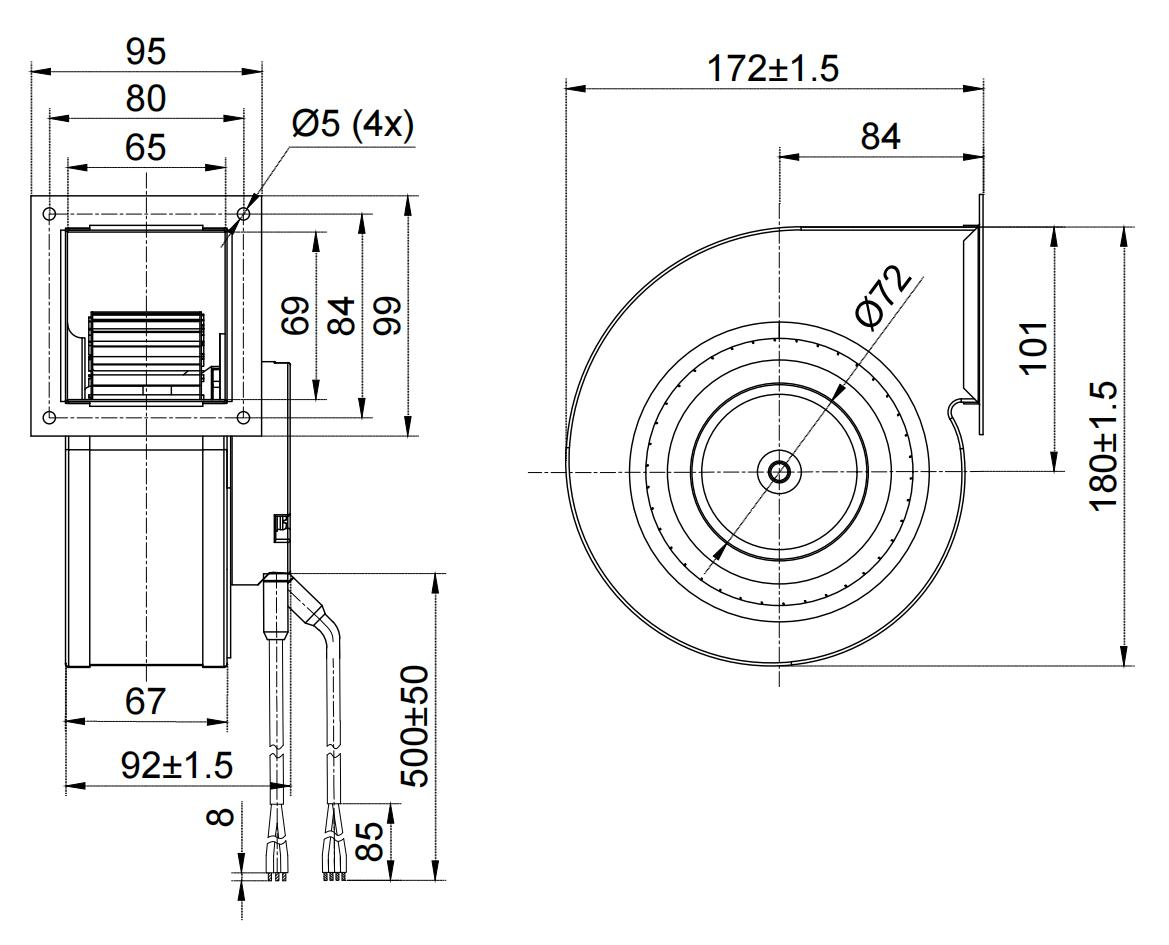

Lukisan produk

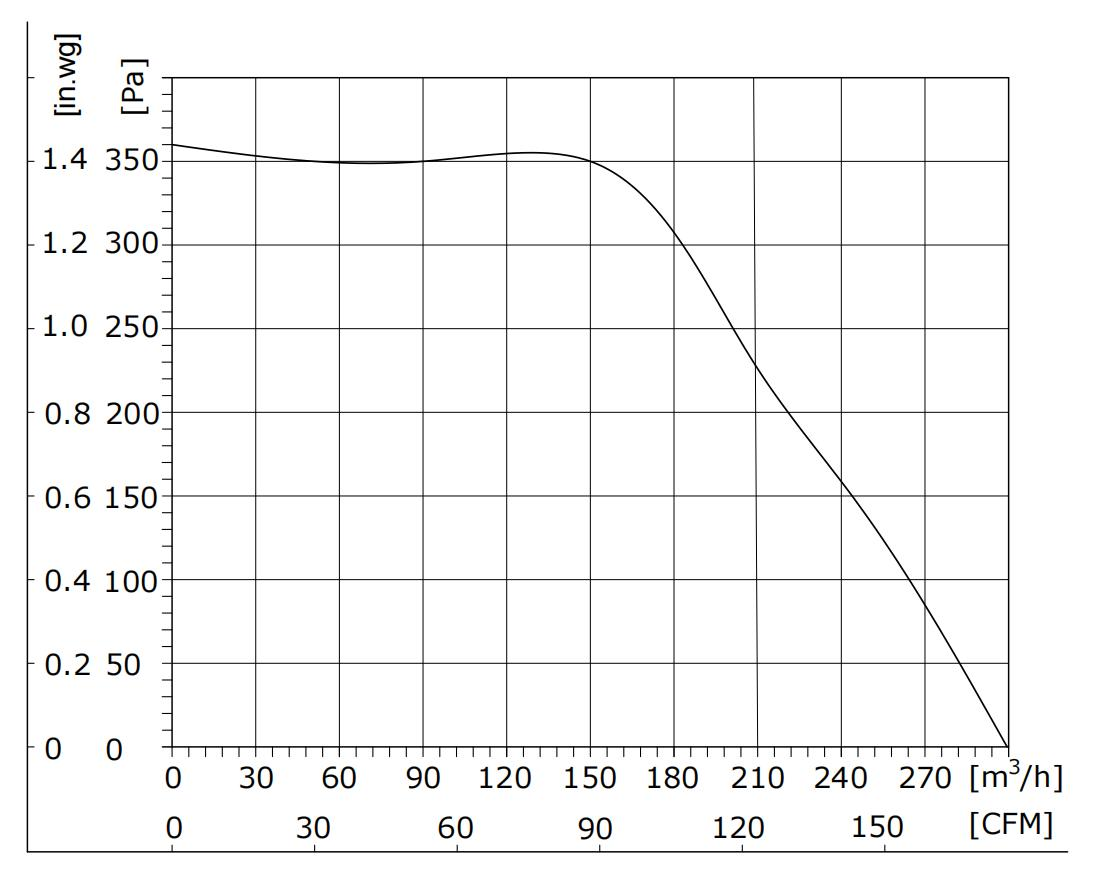

Carta Prestasi Aerodinamik

Syarat ujian：

ⅰ. Data ujian diperoleh di bawah syarat persekitaran dan mod pemasangan yang ditentukan

ⅱ. Voltan Input---Voltan operasi

ⅲ.Suhu---Suhu bilik 25℃

ⅴ.Kelembapan---65%RH

Kebutuhan Keselamatan

ⅰ.Apabila mengeluarkan kipas, jangan angkat terus wayar pendawaian kipas. Jika wayar tersebut dikenakan tekanan berlebihan, bahagian penyolderan dalaman mungkin terlepas

ⅱ.Jangan pasang atau cabut palam wayar kipas semasa kipas sedang beroperasi

ⅲ.Jika kipas tidak berfungsi selepas permulaan, jangan sentuh rotor impeller, atau bahagian lain; kakitangan teknikal profesional perlu memeriksa kipas untuk mengelakkan kipas hidup secara tiba-tiba yang boleh menyebabkan kecederaan tangan atau kecederaan peribadi lain

ⅳ. Pendawaian kuasa dan pendawaian kawalan kipas tidak boleh disambung secara songsang, jika tidak ia akan terbakar

ⅴ. Disebabkan ciri permulaan lembut kipas, untuk mencegah kecederaan peribadi, jangan sentuh pelengkap atau bahagian lain kipas semasa dibekalkan kuasa atau berjalan pada kelajuan rendah

ⅵ. Kipas perlu dikendalikan dan digunakan di bawah pengawasan kakitangan profesional untuk mencegah kanak-kanak daripada menyentuh produk ini

ⅶ. Jika wayar kuasa haus atau rosak, ia perlu dipulangkan kepada pengilang untuk dibaiki atau diganti di bawah panduan pengilang

ⅷ. Sebagai sebahagian daripada kipas, tidak digalakkan menggunakan motor secara berasingan apabila tiada pelengkap atau beban

Kelebihan:

1. kecekapan tinggi: Kipas sentrifugal kami mampu memberikan kadar aliran udara dan tekanan yang tinggi sambil meminimumkan penggunaan tenaga, memastikan prestasi dan kecekapan yang optimum.

2. Bunyi Bising Rendah: Menggunakan teknologi dinamik bendalir terkini untuk melaras sudut bilah bagi menghasilkan aliran udara tinggi sambil meminimumkan aras bunyi

3. Julat Aplikasi yang Luas: Sesuai untuk pelbagai jenis industri dan persekitaran, termasuk pengudaraan industri, sistem HVAC, pertanian, pembinaan, automotif, dan lain-lain, menawarkan penyelesaian tersuai yang fleksibel (OEM/ODM).

4. Pembangunan Mampan: Kipas kami direka dengan ciri penjimatan tenaga dan mesra alam sekitar. Dengan menggunakan bahan baharu seperti plastik diperkukuh gentian kaca, mereka memenuhi keperluan tenaga mesra alam, tahan terhadap keadaan kerja yang mencabar, dan memberikan kebolehpercayaan jangka panjang.

5. Pemasangan dan Penyelenggaraan Mudah: Dilengkapi dengan gril pemasangan dan pilihan pendakap saluran, kipas kami menampilkan reka bentuk mesra pengguna dan komponen yang mudah diselenggara, memudahkan penyelenggaraan tanpa masalah.

Soalan Lazim

S1: Apakah jenis pembayaran yang anda sokong?

J1: Untuk pesanan sampel, bayaran 100% terlebih dahulu; Untuk pesanan pukal, 30% bayaran awal dan 70% akan dibayar sebelum penghantaran

S2: Adakah anda akan menyediakan sampel?

J2: Sampel tersedia dan boleh dihantar dalam masa 10 hari

S3: Bagaimana saya boleh memilih model yang lebih sesuai?

J3: Kami memerlukan maklumat seperti jenis kipas, kuantiti, saiz, bahan, voltan, aliran udara dan tekanan statik.

S4: Bagaimana saya boleh membuat pesanan?

A4: Biasanya kami akan memberikan harga dalam masa 24 jam setelah menerima pertanyaan anda. Pertama, tandatangani PI, bayar deposit, kemudian kami akan mengatur pengeluaran. Selepas siap pengeluaran, anda perlu bayar baki jumlah. Akhir sekali, kami akan menghantar Barang tersebut.

S5: Mengenai pengangkutan

A5: Semua kaedah penghantaran yang tersedia boleh digunakan, sama ada melalui pos express, udara atau laut. Syarikat penghantaran yang dilantik atau penghantar kami sendiri boleh digunakan untuk penghantaran. Kami akan menjejaki kargo sepenuhnya sehingga barang sampai kepada anda.

S6: Berapa lamakah tempoh waranti?

A6: Kami kini menawarkan jaminan kualiti selama 3 tahun untuk produk kami sendiri, dan bagi menangani masalah produk semasa, syarikat kami menyediakan sokongan teknikal, serta membantu sesetengah pelanggan memperbaiki produk mereka.
