FC24-30920L
| Voltan nominal | VDC | 24 |
| Tegangan arus | A | 0.24±10% |
| Kelajuan(rpm) | min -1 | 2400±5% |
| Kehabisan kuasa | W | 5.76±10% |
| Aliran Udara Maks. | CFM / m 3 /H | 88.3/150 |
| Tekanan Statis Maks. | In.wg /Pa | 0.068/17 |
50pcs
Penerangan ringkas

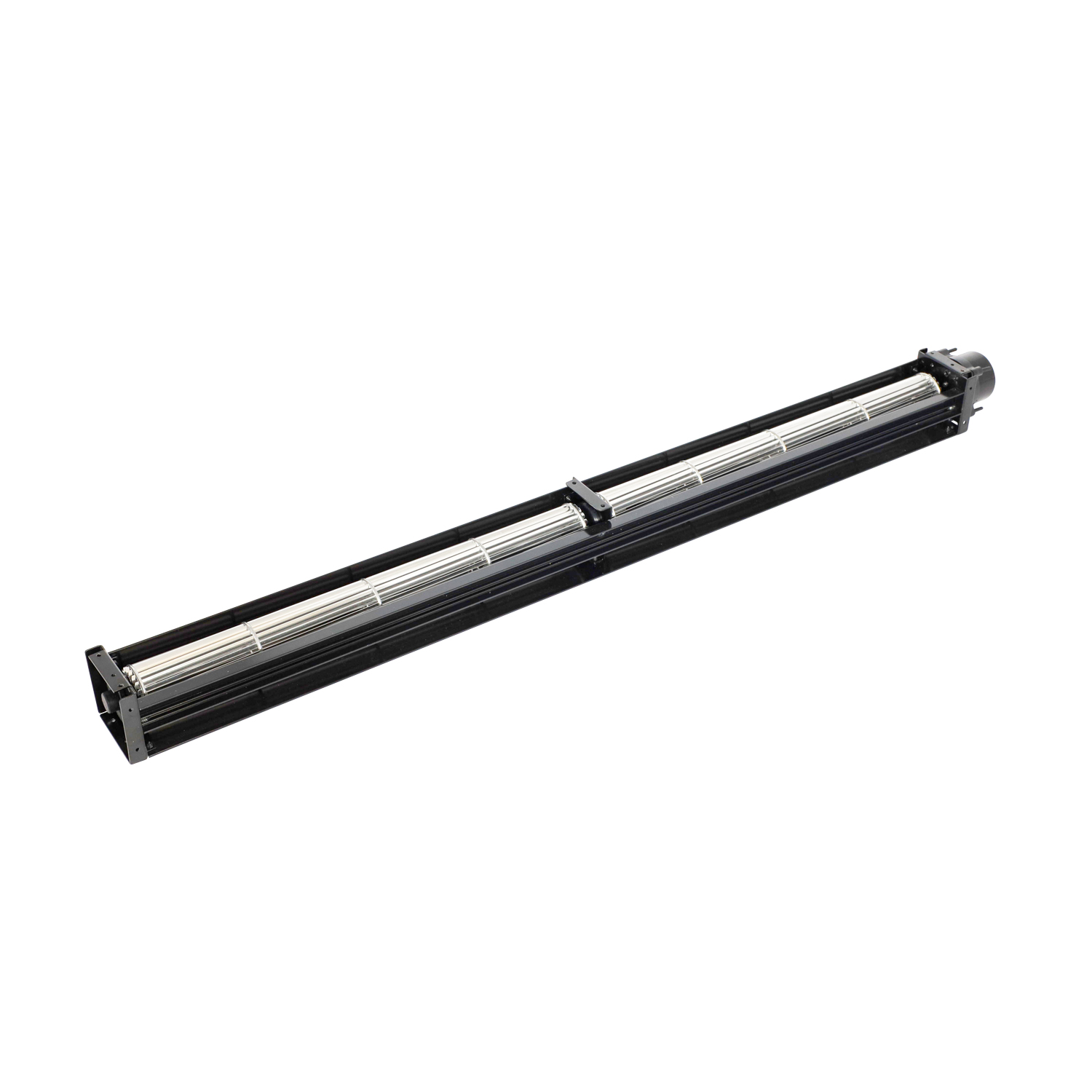

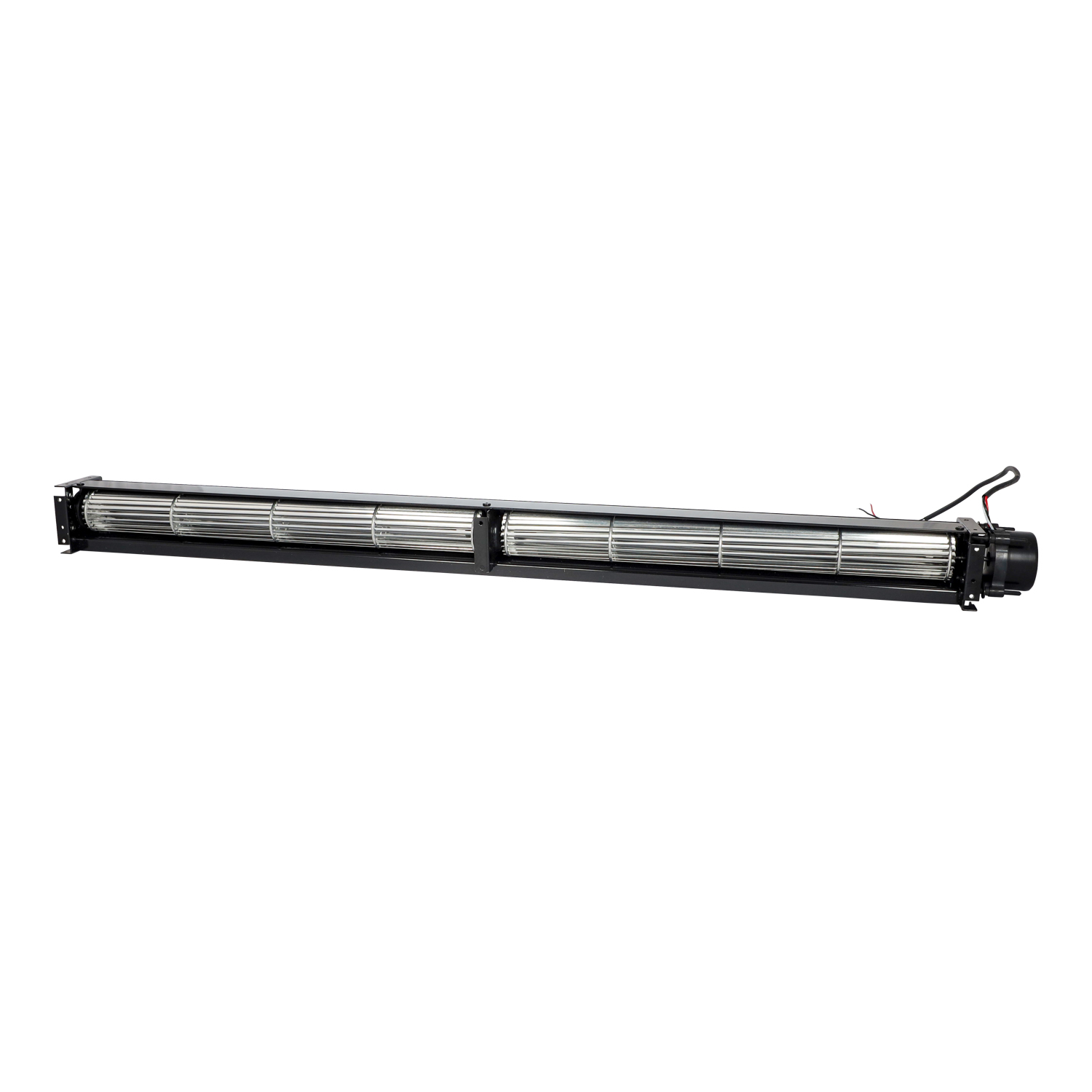

Yang FC24-30920L adalah kipas aliran silang DC yang mempunyai reka bentuk padat dan operasi senyap, sesuai untuk aplikasi pengudaraan dengan kekangan ruang dan bunyi yang ketat. Dengan voltan kadar 24VDC dan julat input luas 16–28VDC, ia memberikan aliran udara maksimum sebanyak 150 m³/j dan tekanan statik 17Pa, menawarkan pergerakan udara yang boleh dipercayai sambil mengekalkan penggunaan kuasa rendah dan tahap tekanan bunyi (37dB(A)). Dilengkapi dengan pelbagai ciri keselamatan seperti perlindungan voltan lebih/kurang, perlindungan rotor terkunci, dan perlindungan kutub songsang, ia beroperasi secara berterusan dalam suhu dari -25℃ hingga 60℃, menjadikannya ideal untuk peralatan rumah, peralatan pejabat, dan sistem penyejukan ringan.
Spesifikasi Produk
Kipas ini menggunakan motor DC tanpa berus rotor luar dan impeller berdiameter 30mm yang diperbuat daripada aloi aluminium, memastikan struktur yang ringan namun tahan lama. Secara elektrik, ia menyokong kawalan kelajuan analog 0–10VDC dan dilengkapi antara muka tiga-wayar (merah/hitam/putih) untuk sambungan kuasa positif, bumi, dan isyarat kawalan, membolehkan integrasi mudah ke dalam pelbagai sistem kawalan. Ia tahan rintangan dielektrik sehingga 600VAC dan menawarkan jangka hayat perkhidmatan selama 50,000 jam dalam keadaan 40℃ dan 15–65% RH. Secara mekanikal, ia menggunakan galas bola, membenarkan pemasangan dalam sebarang orientasi, serta menyediakan perlindungan IP44 terhadap habuk dan percikan air. Mematuhi pensijilan CE dan RoHS, kipas ini disertakan dengan carta prestasi aerodinamik terperinci dan garis panduan keselamatan—seperti mengelakkan penyambungan/pencabutan dalam keadaan hidup, mencegah tegangan pada kabel, dan tidak menyentuh bahagian yang bergerak—untuk memastikan operasi yang selamat dan kebolehpercayaan jangka panjang.
Tarikh Nominan
| Kipas Aliran Silang DC |  |
|
| TAIP | FC24-30920L | |
| Model | BLDC30 | |
| Voltan nominal | VDC | 24 |
| Julat voltan nominal | VDC | 16~28 |
| Tegangan arus | A | 0.24±10% |
| Kelajuan(rpm) | min -1 | 2400±5% |
| Kehabisan kuasa | W | 5.76±10% |
| Aras tekanan bunyi | dB(A) | 37±5% |
| Aliran Udara Maks. | CFM / m 3 /H | 88.3/150 |
| Tekanan Statis Maks. | In.wg /Pa | 0.068/17 |
| Kelas Insulasi | ~ | Kelas B |
| Tahap perlindungan | ~ | IP44 |
| Input Kawalan | ~ | 0~10VDC |

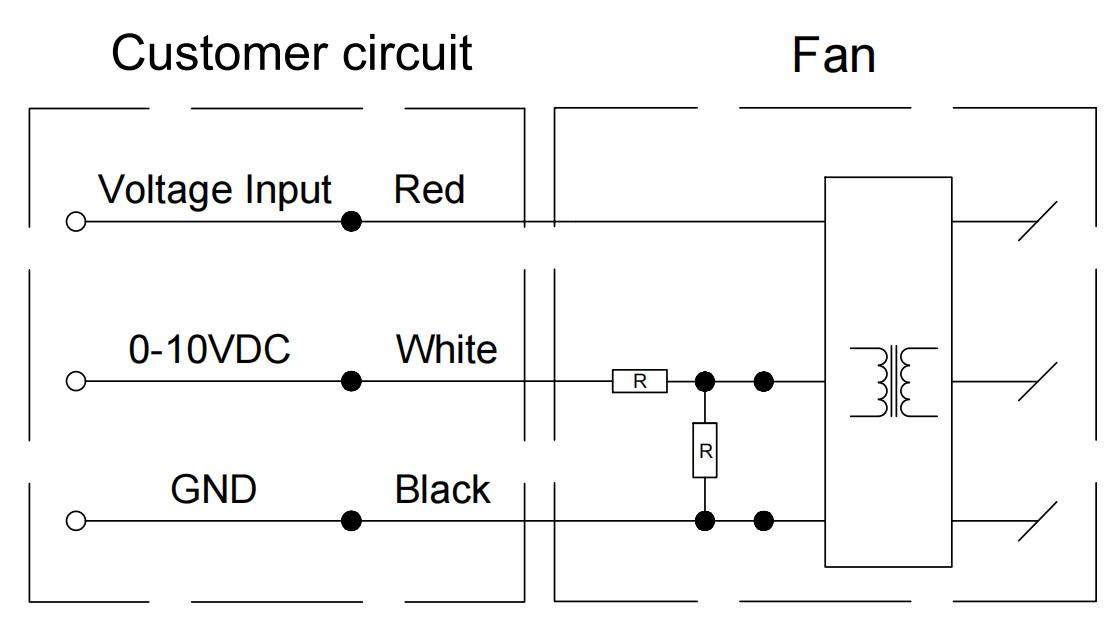

Gambarajah Sambungan
Perhatian:

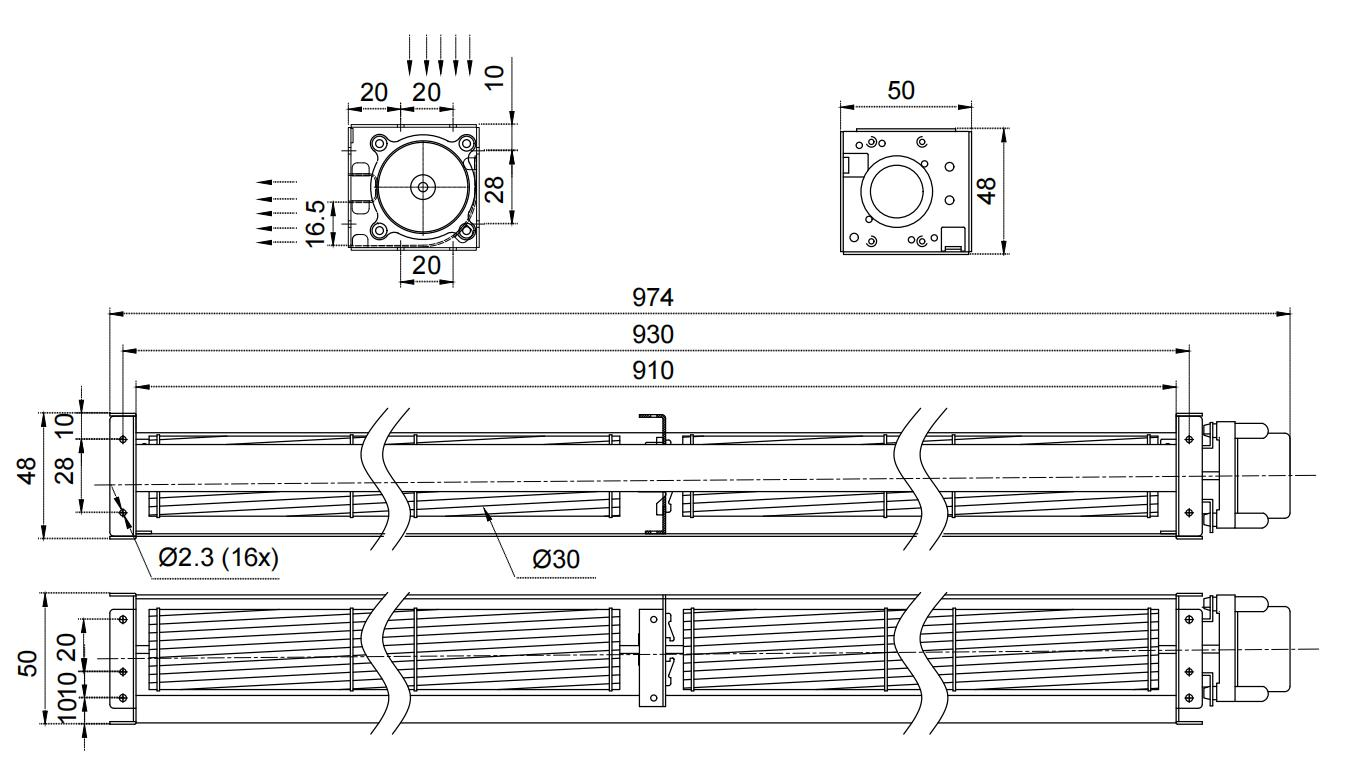

ⅰ. Panjang kabel kuasa piawai Rujuk rajah di bawah. Kabel kuasa boleh disesuaikan
ⅱ. Piawai adalah kawalan 0-10V atau PWM

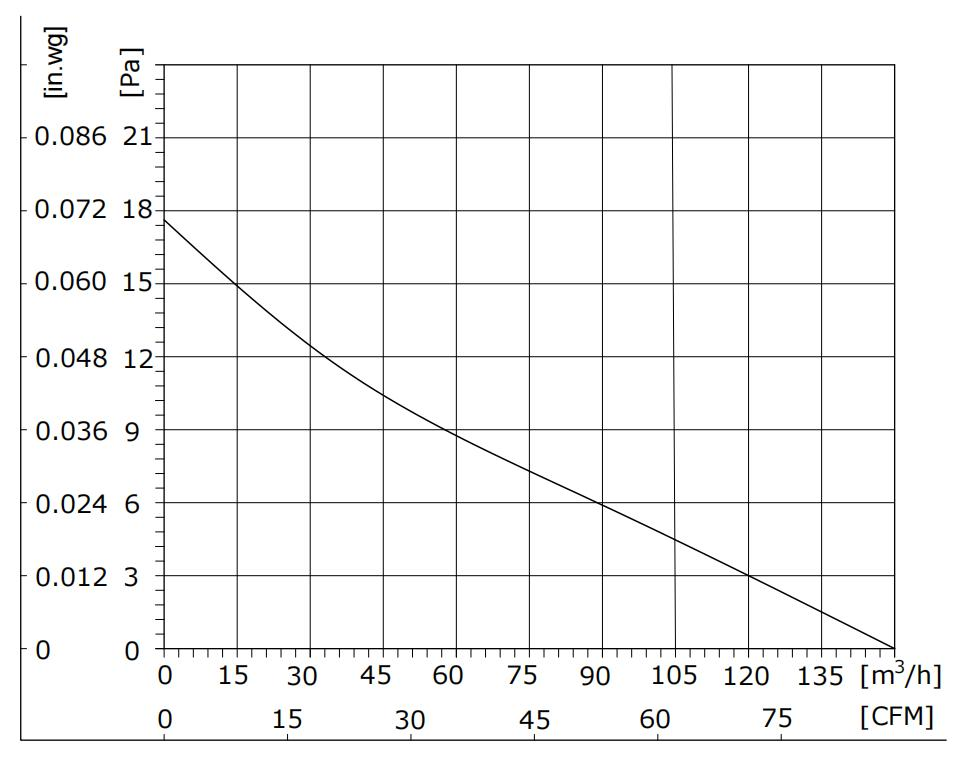

Syarat ujian：
ⅰ. Data ujian diperoleh di bawah syarat persekitaran dan mod pemasangan yang ditentukan
ⅱ. Voltan Input---Voltan operasi
ⅲ. Suhu---Suhu bilik
ⅴ.Kelembapan---65%RH
ⅰ.Apabila mengeluarkan kipas, jangan secara langsung mengangkat wayar kipas. Jika wayar dikenakan tekanan berlebihan, bahagian penyolderan dalaman mungkin terlepas.
ⅱ.Jangan mencabut atau memasang semula palam wayar kipas ketika kipas sedang beroperasi.
ⅲ.Jika kipas tidak berfungsi selepas dihidupkan, jangan sentuh pelengkap, rotor, atau bahagian lain; kakitangan teknikal yang berkelayakan perlu memeriksa kipas untuk mengelakkan kipas hidup secara tiba-tiba dan menyebabkan kecederaan pada tangan atau cedera peribadi lain.
ⅴ.Disebabkan ciri permulaan lembut kipas, untuk mencegah kecederaan peribadi, jangan sentuh pelengkap atau bahagian lain kipas semasa kuasa dihidupkan atau beroperasi pada kelajuan rendah.
ⅵ.Kipas perlu dikendalikan dan digunakan di bawah panduan kakitangan profesional bagi mencegah kanak-kanak daripada bersentuhan dengan produk ini.
ⅶ.Jika kabel kuasa haus atau rosak, ia perlu dipulangkan ke kilang untuk dibaiki atau diganti di bawah panduan pengilang.
ⅷ. Sebagai sebahagian daripada kipas, tidak digalakkan menggunakan motor sahaja apabila tiada impeller atau beban.
ⅸ. Sila baca manual teknikal ini dengan teliti sebelum menggunakannya.
1. kecekapan tinggi: Kipas sentrifugal kami mampu memberikan kadar aliran udara dan tekanan yang tinggi sambil meminimumkan penggunaan tenaga, memastikan prestasi dan kecekapan yang optimum.
2. Bunyi Bising Rendah: Menggunakan teknologi dinamik bendalir terkini untuk melaras sudut bilah bagi menghasilkan aliran udara tinggi sambil meminimumkan aras bunyi
3. Julat Aplikasi yang Luas: Sesuai untuk pelbagai jenis industri dan persekitaran, termasuk pengudaraan industri, sistem HVAC, pertanian, pembinaan, automotif, dan lain-lain, menawarkan penyelesaian tersuai yang fleksibel (OEM/ODM).
4. Pembangunan Mampan: Kipas kami direka dengan ciri penjimatan tenaga dan mesra alam sekitar. Dengan menggunakan bahan baharu seperti plastik diperkukuh gentian kaca, mereka memenuhi keperluan tenaga mesra alam, tahan terhadap keadaan kerja yang mencabar, dan memberikan kebolehpercayaan jangka panjang.
5. Pemasangan dan Penyelenggaraan Mudah: Dilengkapi dengan gril pemasangan dan pilihan pendakap saluran, kipas kami menampilkan reka bentuk mesra pengguna dan komponen yang mudah diselenggara, memudahkan penyelenggaraan tanpa masalah.
