FK3G310-4APK-60
| 정격 전압 | 진공 | 380 |
| 전류 소비 | A | 1.25±10% |
| 속도(rpm) | 분 -1 | 2700±5% |
| 전력 소비 | W | 790±10% |
| 최대 공기 유량 | CFM / m 3 /H | 2354/4000 |
| 최대 정압 | In.wg /Pa | 4.0/1000 |
MOQ: 5pcs
간단한 설명
The FK3G310-4APK-60 산업용 환기 및 냉각 시스템을 위해 설계된 고풍량, 고정압 EC 후방향 원심 송풍기입니다. 이 송풍기는 삼상 브러시리스 DC 모터를 사용하며, 정격 전압은 380VAC이고 0–10VDC 및 PWM 속도 제어를 지원합니다. 최대 풍량은 4000m³/h, 최대 정압은 1000Pa이며 IP54 보호 등급을 갖추고 있어 열악한 산업 환경에도 적합합니다.
제품 사양
The FK3G310-4APK-60 380VAC의 정격 전압을 갖춘 3상 브러시리스 DC 외부 로터 모터(BLEC102 모델)를 장착한 고효율 EC 후방 곡선형 원심 송풍기로, 304~456VAC의 넓은 입력 전압 범위와 50/60Hz 전원 주파수를 지원합니다. 최대 풍량은 4000m³/h, 최대 정압은 1000Pa이며, 2700±5% RPM에서 작동하며 소비 전력은 790W, 음압 수준은 84dB(A)입니다. 이 송풍기는 전류 제한, 소프트 스타트, 과전압/저전압 보호, 전자장치 및 모터의 열 과부하 보호, 잠김 방지 보호, 역극성 보호 등 포괄적인 전기적 보호 기능을 내장하여 혹독한 조건에서도 안정적인 운전이 가능합니다. 기계적으로는 유리섬유 강화 플라스틱으로 제작된 임펠러와 다이캐스트 알루미늄 엔드 커버를 채택하였으며, 임펠러 지름은 310mm, 블레이드는 7개로 구성되어 모든 설치 각도에서 적용이 가능하고, 입구 포함 전체 중량은 약 3600g입니다. IP54 보호 등급을 보유하고 있으며, 설계 수명은 50,000시간(L10, 주변 온도 40°C 기준)으로 CE, RoHS, ISO9001, ErP 2015 등의 국제 표준을 준수합니다. 제어 및 통신 기능으로는 0~10VDC 및 PWM(1~10kHz) 속도 조절을 지원하며, 회전 속도 피드백 신호(FG 신호, 1회전당 3펄스)를 제공하고, 선택 사양으로 Modbus 통신을 위한 RS485 인터페이스를 제공하여 산업 공장 환기, 대형 설비 냉각, 건조 시스템, 환경 보호 장비 등 고정압, 고풍량이 요구되는 다양한 응용 분야에 이상적입니다.
정격 데이터
| 지지 브래킷이 있는 EC 역류 원심 팬 |  |
|
| 유형 | FK3G310-4APK-60 | |
| 모델 | BLEC102 | |
| 상 | ~ | 3~ |
| 정격 전압 | 진공 | 380 |
| 전압 범위 | 진공 | 304V～456V |
| 주파수 | Hz | 50/60 |
| 전류 소비 | A | 1.25±10% |
| 속도(rpm) | 분 -1 | 2700±5% |
| 전력 소비 | W | 790±10% |
| 음압 레벨 | dB(A) | 84±5% |
| 최대 공기 유량 | CFM / m 3 /H | 2354/4000 |
| 최대 정압 | In.wg /Pa | 4.0/1000 |
| 단열계급 | ~ | B급 |
| 보호 정도 | ~ | IP54 |
| 제어 입력 | ~ | 0~10VDC / PWM/Modbus-485 |
| 신호 출력 | ~ | FG (속도 출력) |

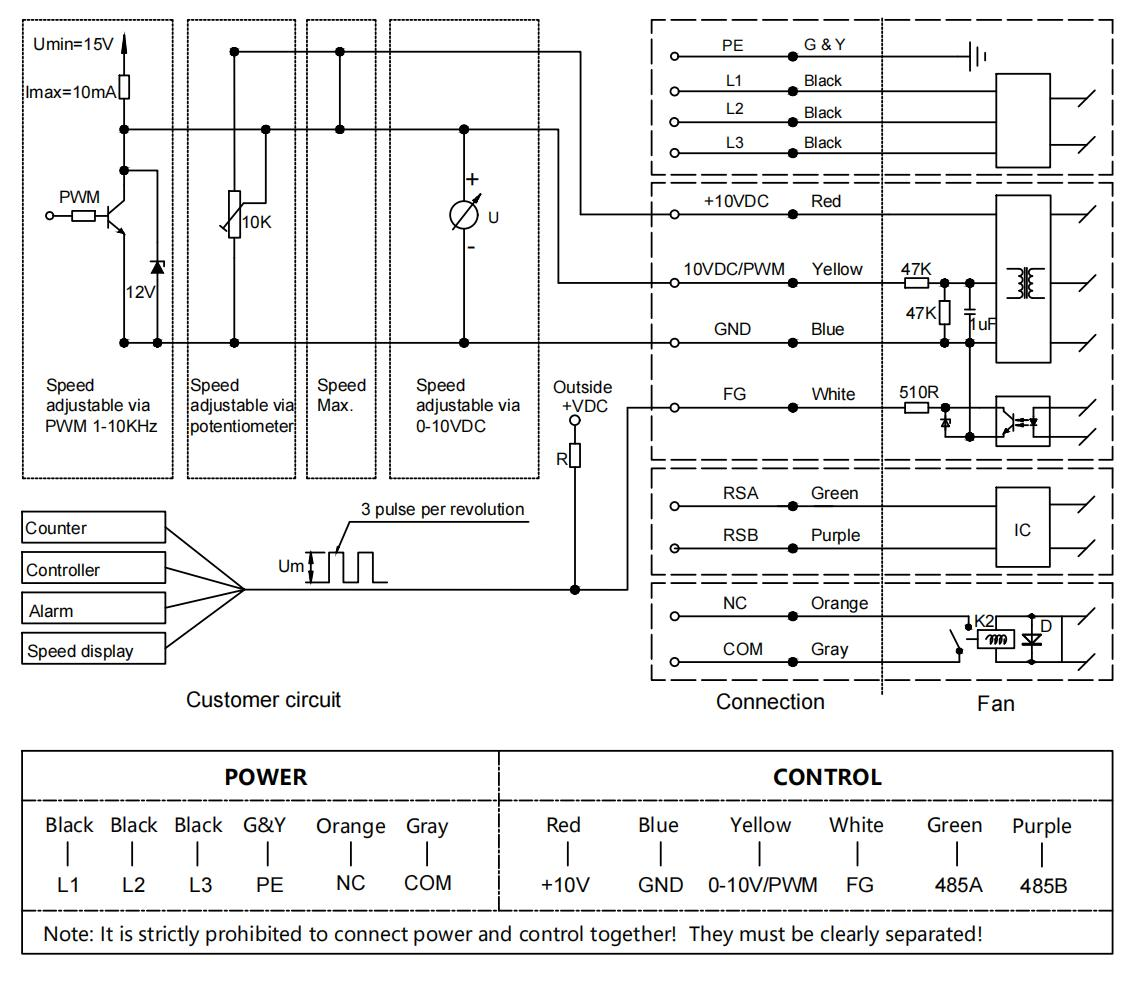

연결 다이어그램
비고：
ⅰ. 표준 케이블 길이는 아래 그림을 참조하십시오. 케이블 길이는 맞춤 설정이 가능합니다.

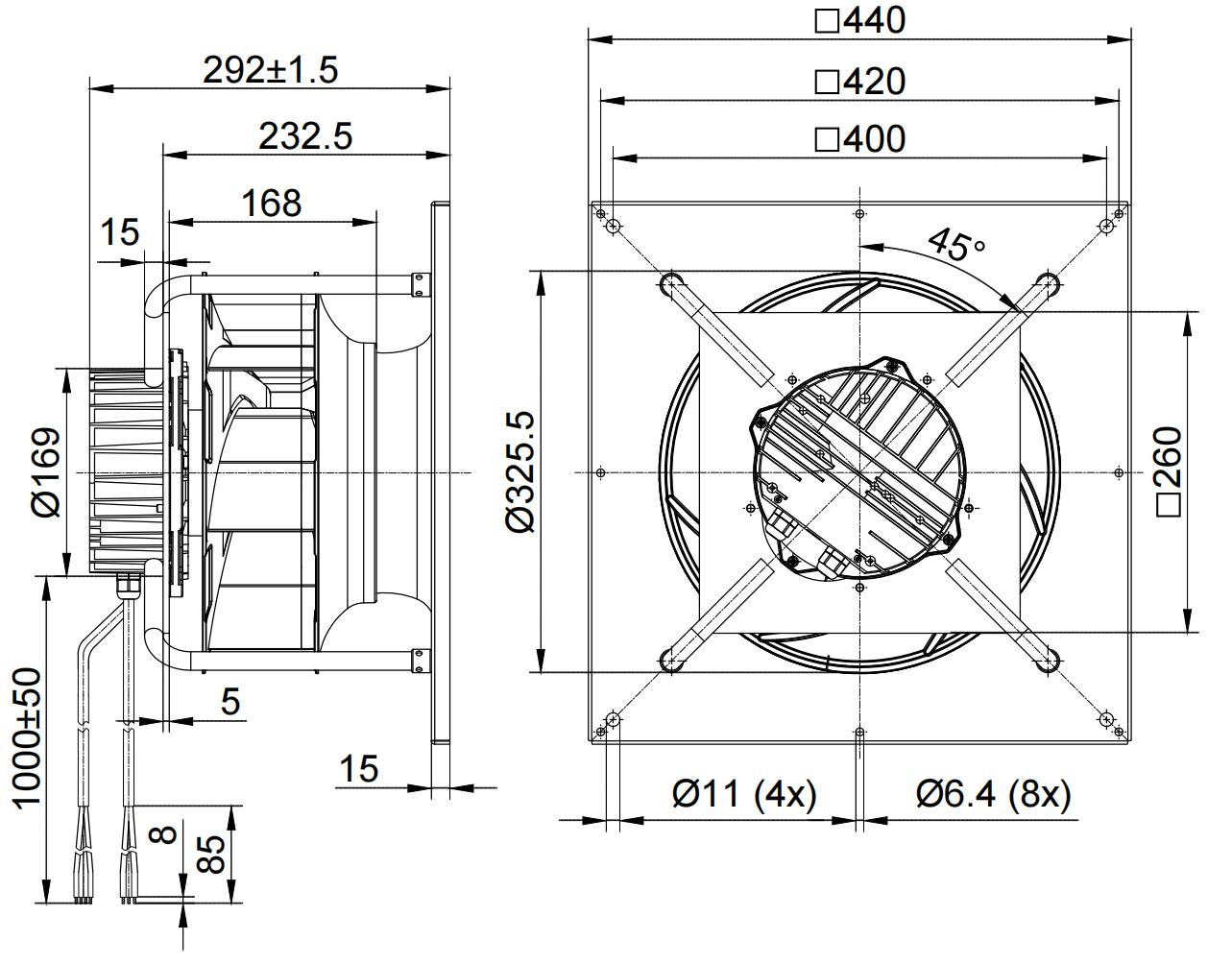

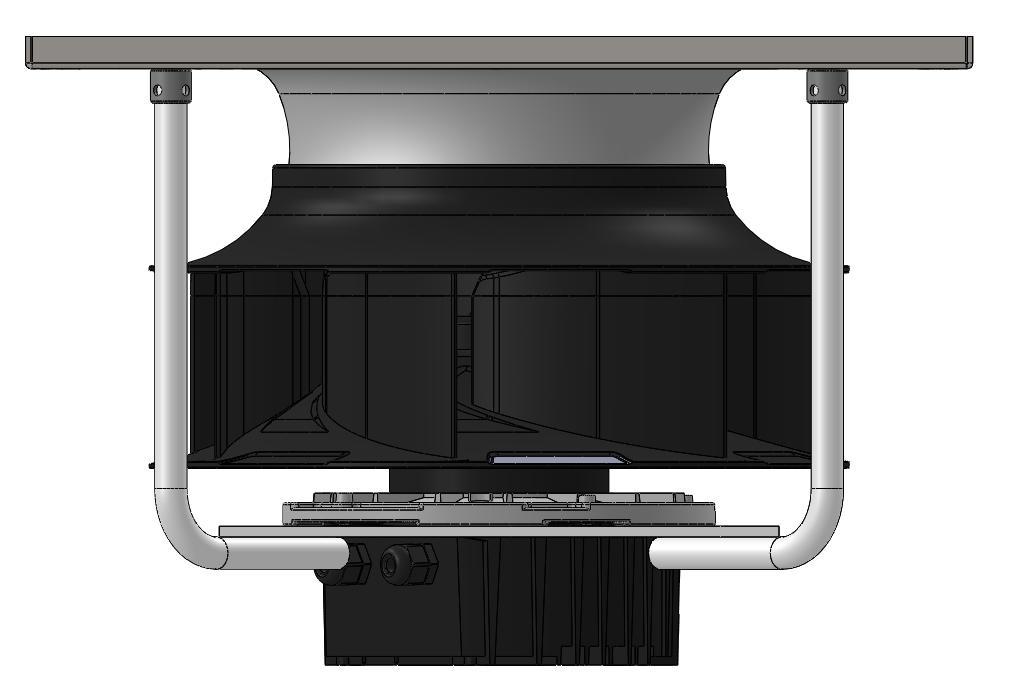

제품 도면

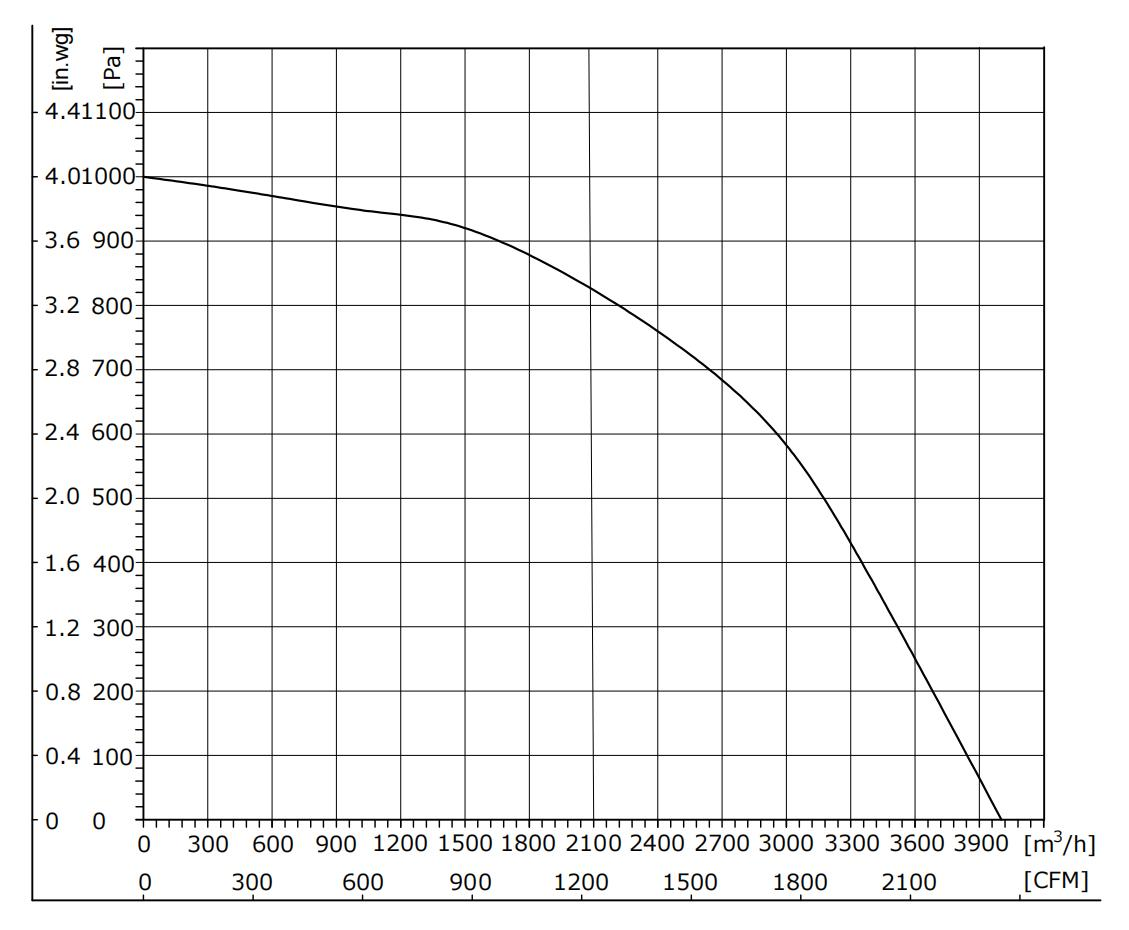

공기역학 성능 차트
시험 조건：
ⅰ. 시험 데이터는 지정된 환경 조건 및 설치 방식에서 취득한 것입니다
ⅱ. 입력 전압---동작 전압
ⅲ. 온도---실내 온도 25℃
ⅴ. 습도---65%RH
안전 요구사항
ⅰ. 팬을 꺼낼 때 팬 리드선을 직접 들어 올리지 마십시오. 리드선에 과도한 힘이 가해질 경우 내부 납땜 부위가 떨어질 수 있습니다
ⅱ. 팬이 작동 중일 때 팬 리드 플러그를 연결하거나 분리하지 마십시오
ⅲ. 팬을 시동한 후 팬이 동작하지 않을 경우 임펠러, 회전자 또는 기타 부품을 만지지 말고, 전문 기술 인력이 팬을 점검해야 합니다. 갑작스러운 팬의 가동으로 인해 손이나 기타 신체 부상이 발생할 수 있습니다
ⅳ. 팬의 전원선과 제어선은 역으로 연결하면 안 되며, 그렇지 않으면 소손될 수 있습니다
ⅴ. 팬은 소프트 스타트 특성을 가지므로, 감전이나 저속 운전 중에 임펠러나 기타 부품을 만지지 않아야 하며 이로 인한 신체 부상을 방지해야 합니다
ⅵ. 선풍기는 어린이가 제품에 접촉하는 것을 방지하기 위해 전문 인력의 지도 하에 작동하고 사용되어야 합니다.
ⅶ. 전원 코드가 마모되거나 손상된 경우에는 제조업체에 반품하여 수리하거나 제조업체의 지침에 따라 교체해야 합니다.
장점:
1. 고효율: 당사의 원심 팬은 높은 풍량과 압력을 제공하면서도 에너지 소비를 최소화하여 최적의 성능과 효율을 보장합니다.
2. 저소음: 선진 유체 역학 기술을 적용하여 블레이드 각도를 조정함으로써 높은 풍량을 유지하면서도 소음을 최소화합니다.
3. 광범위한 응용 분야: 산업용 환기, HVAC 시스템, 농업, 건설, 자동차 등 다양한 산업 및 환경에 적합하며 유연한 맞춤형 솔루션(OEM/ODM)을 제공합니다.
4. 지속 가능한 개발: 당사의 팬은 에너지 절약과 친환경 기능을 고려하여 설계되었습니다. 유리섬유 강화 플라스틱과 같은 신소재를 사용함으로써 친환경 에너지 요건을 충족시키고 혹독한 작업 조건에서도 견딜 수 있으며 장기간의 신뢰성을 제공합니다.
5. 설치 및 유지보수 용이: 설치용 그릴과 덕트 장착 옵션이 포함되어 있으며, 사용자 친화적인 디자인과 간편하게 유지보수 가능한 부품을 특징으로 하여 번거롭지 않은 유지보수가 가능합니다.
