FD3G146-24GL-90
| 定格電圧 | VDC | 24 |
| 流出 | A | 8.0±10% |
| 速度 (rpm) | ほんの少し -1 | 1700±5% |
| 消費電力 | W について | 190±10% |
| 最大空気流量 | CFM ／ m³ 3 /H | 706.2/1200 |
| 最大静圧 | インチ水柱／Pa | 1.7/425 |
20個
簡潔な説明

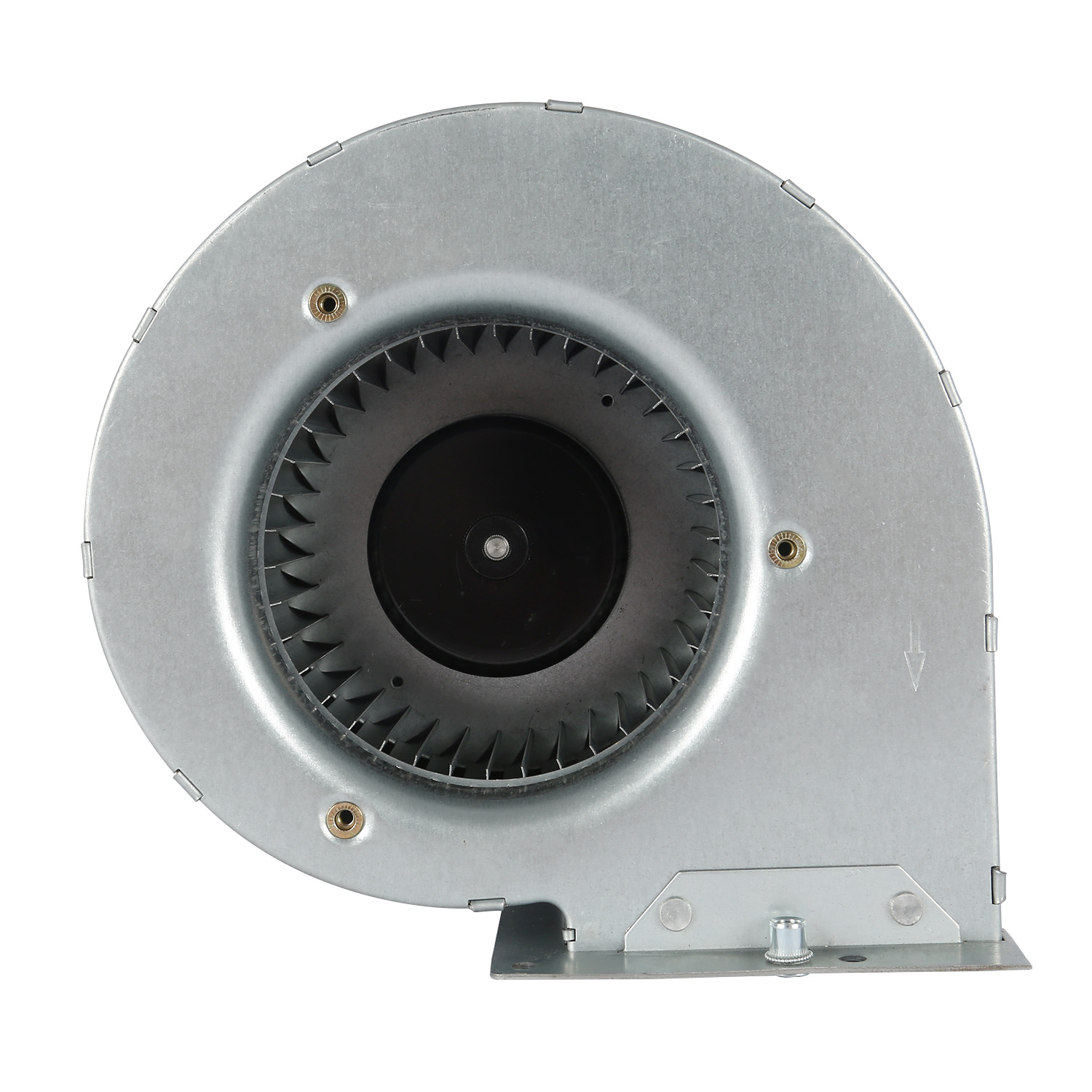

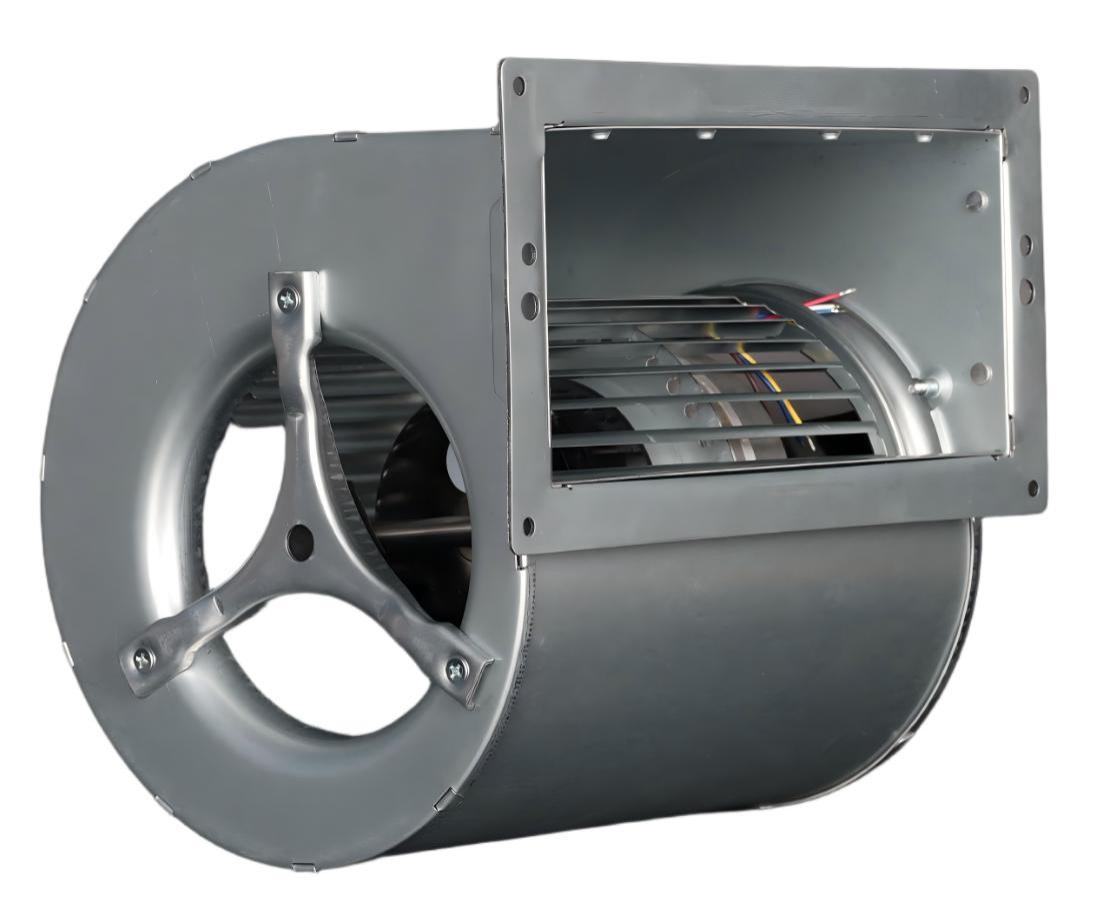

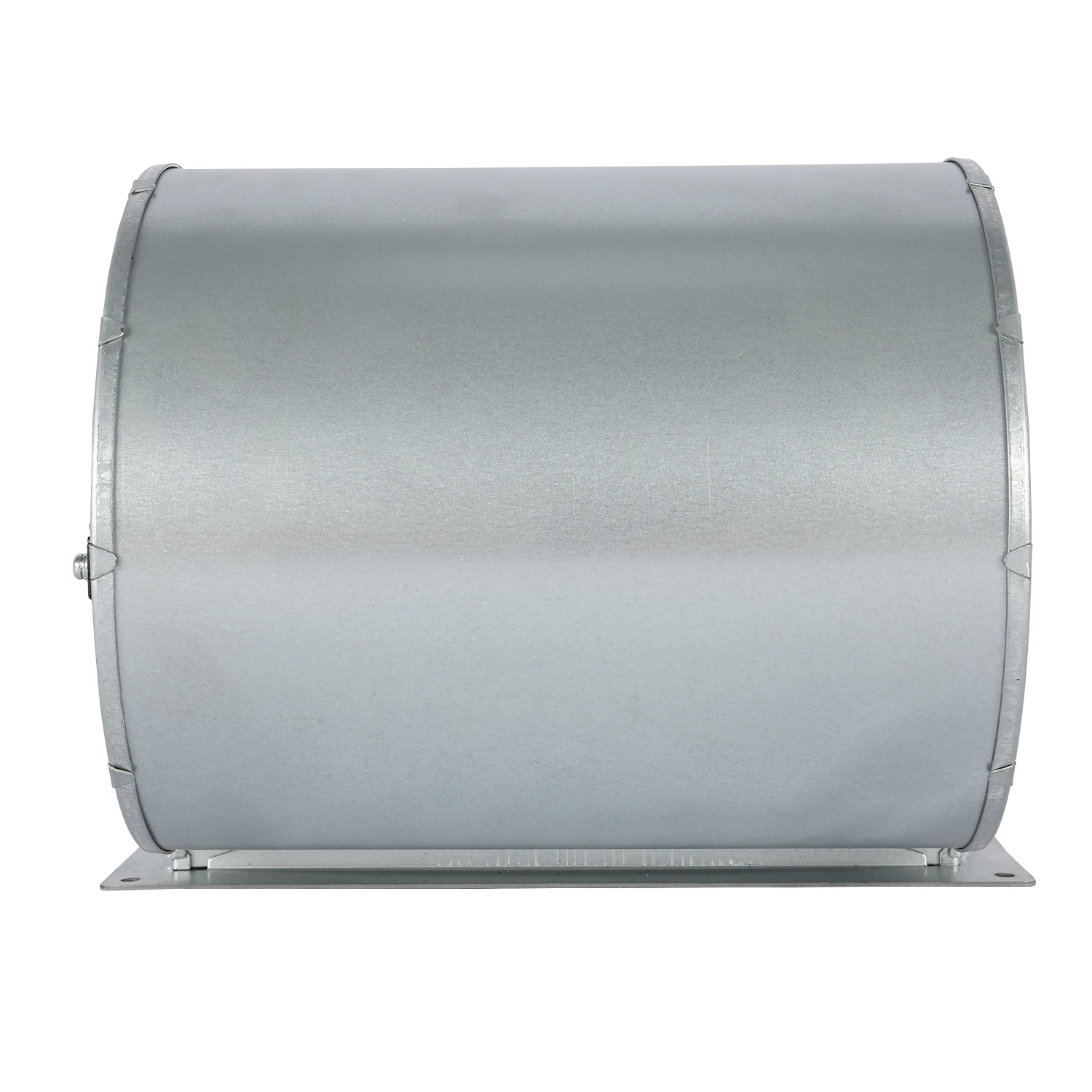

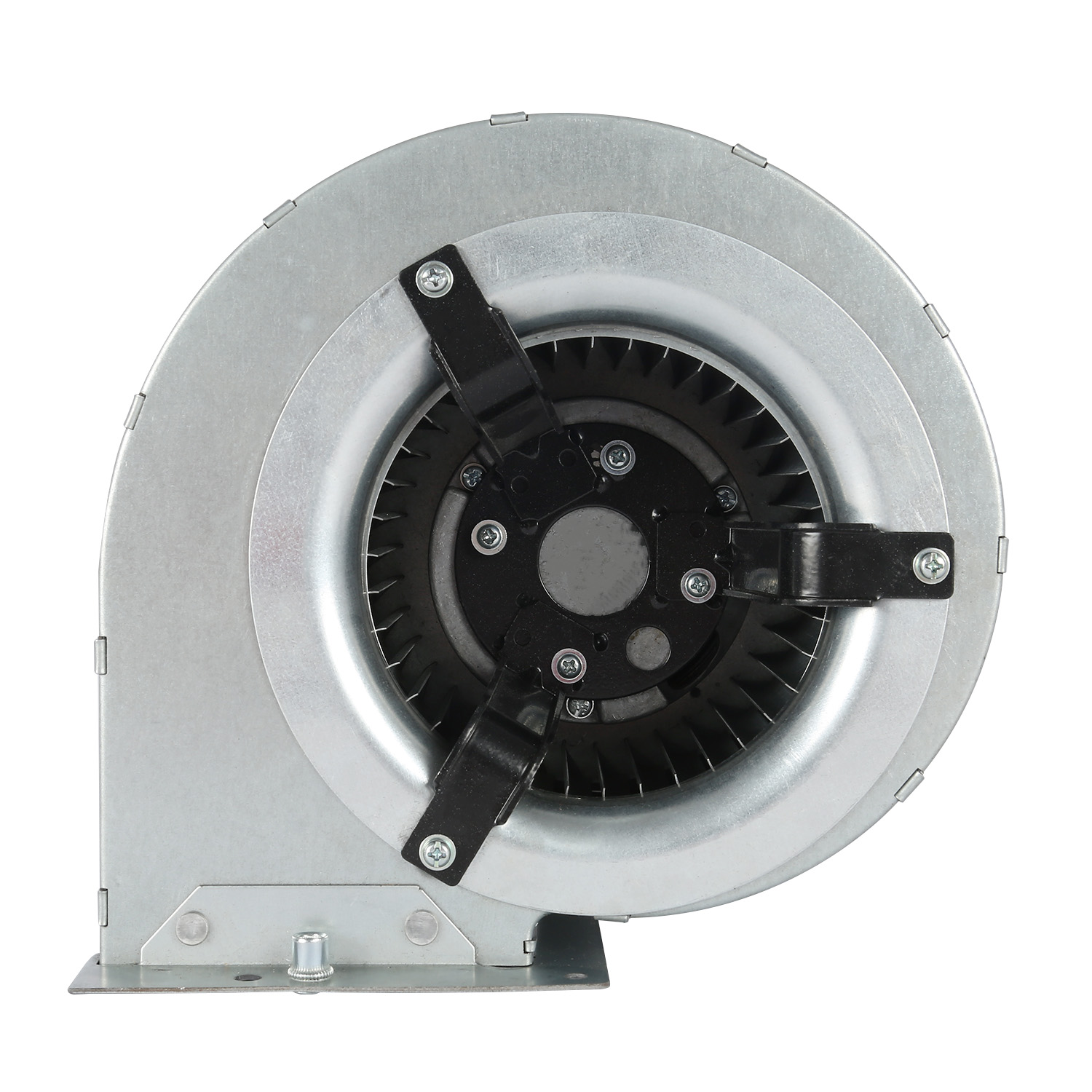

The FD3G146-24GL-90 24VDCの定格電圧と広い入力範囲（16～28VDC）を持つ、DC駆動の二重吸込遠心ファンです。三相ブラシレスDCモーターを採用し、効率的な放熱と安定した運転を実現しています。最大風量は1200 m³/h、静圧は425Paに達し、さまざまな換気および冷却用途に適しています。ソフトスタート、過電圧・低電圧検出、ローター閉鎖保護、逆極性保護などの複数の電子保護機能を備えており、過酷な環境下でも信頼性の高い性能を保証します。本製品はCE、RoHSなどの国際認証に準拠しており、産業用機器、HVACシステム、機械的冷却装置などに最適です。
製品仕様
このファンは外部ローターブラシレスDCモーターと直径146mmの亜鉛メッキ鋼板製38枚羽根インペラーを採用しており、ダイキャストアルミニウム製カバーに収められており、堅牢な構造と効果的な放熱を実現しています。電気的には0～10VDCまたはPWMによる速度制御に対応し、システム統合および監視用にFGタコメータ出力も提供します。絶縁クラスB、保護等級IP44を備え、周囲温度-25℃から60℃の範囲で連続運転が可能で、保管温度は最低-40℃まで対応します。機械的には任意の取付け方向が可能で、長寿命かつ低騒音運転（音圧レベル約66dB(A)）を実現するボールベアリングを採用しています。配線の接続定義が明確で、逆接続保護やケーブル引き抜け防止など包括的な安全指示書も付属しており、安全な使用が保証されています。全体としてEN ISO12100、EN 60204-1、GB12350など複数の安全および性能規格に適合しており、高信頼性が求められる産業用・商業用アプリケーションに適した信頼性の高い製品です。
定格日
| DCデュアルインレット遠心ファン |  |
|
| タイプ | FD3G146-24GL-90 | |
| モデル | BLDC92 | |
| 定格電圧 | VDC | 24 |
| 圧力の範囲 | VDC | 16~28 |
| 流出 | A | 8.0±10% |
| 速度 (rpm) | ほんの少し -1 | 1700±5% |
| 消費電力 | W について | 190±10% |
| 音圧レベル | dB(A） | 66±5% |
| 最大空気流量 | CFM ／ m³ 3 /H | 706.2/1200 |
| 最大静圧 | インチ水柱／Pa | 1.7/425 |
| 隔熱クラス | ~ | クラスB |
| 保護程度 | ~ | IP44 |
| 制御入力 | ~ | 0~10VDC / PWM |
| 信号出力 | ~ | FG（タコ出力） |

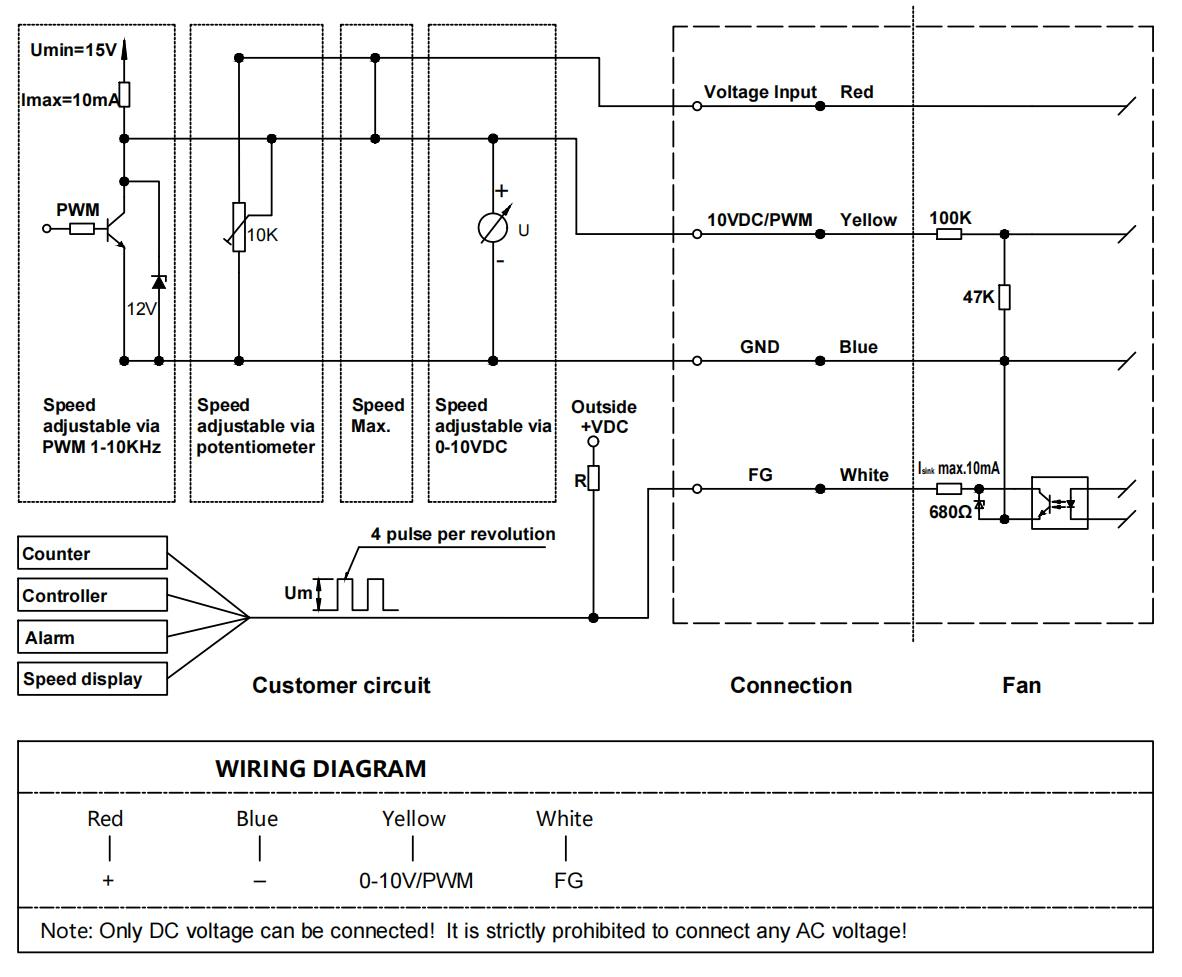

接続図
備考：

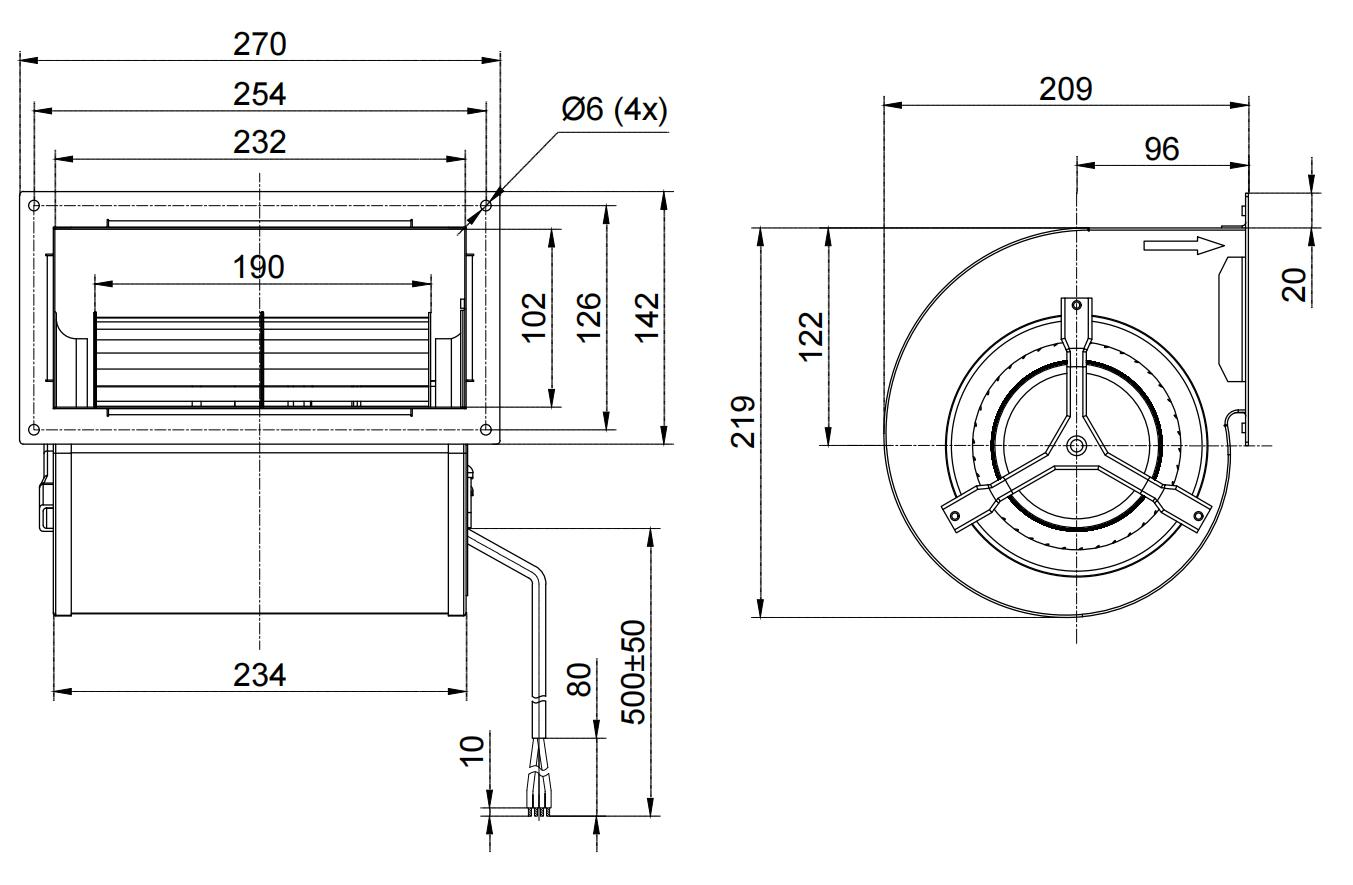

ⅰ. 標準ケーブル長さは以下の図を参照。ケーブル長さはカスタマイズ可能
ⅱ. 一般的なモードは0-10V/PWM制御ですが、通信プロトコルの変更もオプションで可能です。詳細な通信プロトコルについては、技術担当者までお問い合わせください

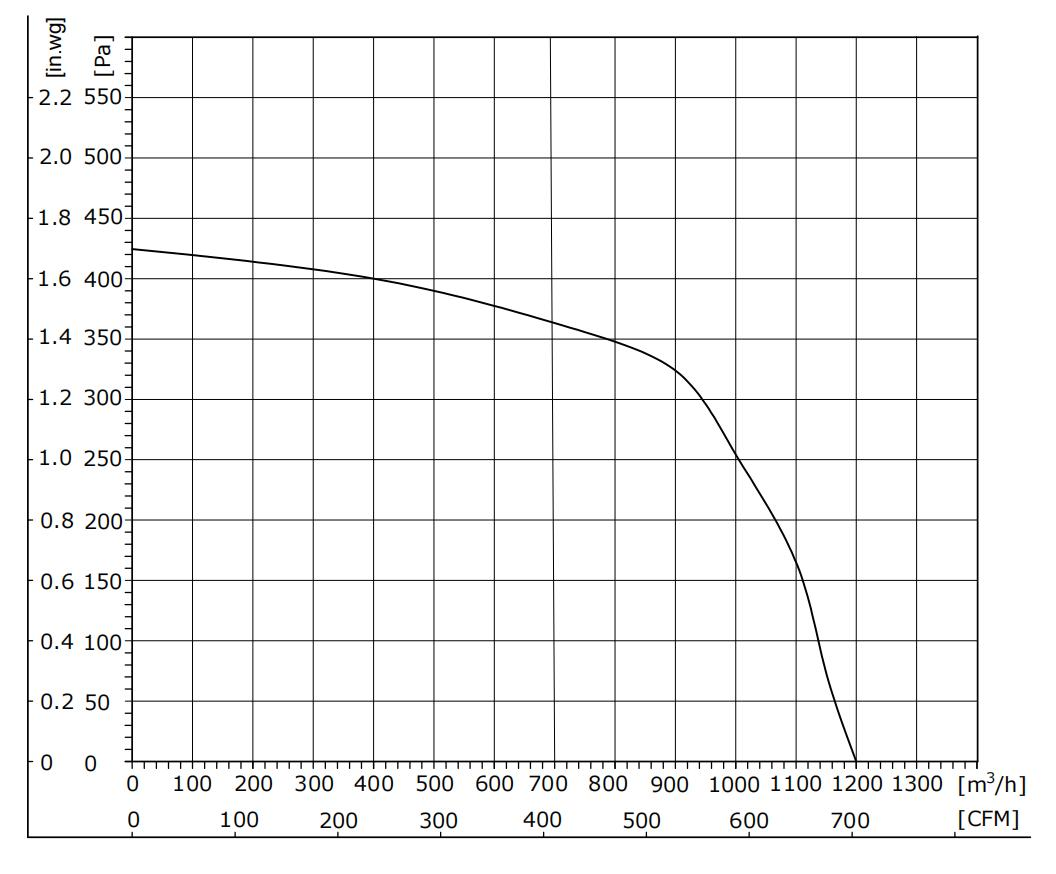

試験条件：
ⅰ. 試験データは、指定された環境条件および取付け方式で取得されたものです。
ⅱ. 入力電圧---動作電圧
ⅲ. 温度---室温25℃
ⅴ. 湿度---65%RH
安全性要求
ⅰ. ファンを取り出す際は、ファンのリード線を直接引っ張って持ち上げないでください。リード線に過度な力が加わると、内部の溶接部分が脱落する可能性があります
ⅱ. ファン運転中にファンのリードプラグを抜き差ししないでください
ⅲ. 運転開始後もファンが作動しない場合、羽根車、ローターその他の部品に触れないでください。ファンが突然始動して手やその他の身体的損傷を引き起こす可能性があるため、専門の技術担当者が点検を行う必要があります
ⅳ. ファンはソフトスタート特性を持つため、感電や低速回転中の接触による怪我を防ぐために、通電中または低速運転中のインペラーやその他の部品に触れてはならない
ⅴ. ファンは専門スタッフの指導のもとで操作・使用しなければならず、子供が本製品に触れるのを防ぐ必要がある
ⅵ. 電源コードが摩耗または損傷している場合は、製造元に返送し、修理または製造元の指導の下で交換する必要があります。
ⅶ. ファンの一部として、インペラーがない状態や負荷がかかっていない状態でモーター単体を使用することは推奨されません。
利点：
1.高効率: 当社の遠心ファンは、高風量と高圧力を実現しながらエネルギー消費を最小限に抑えることが可能で、最適な性能と効率を保証します。
2. 低騒音: 先進的な流体動力学技術を採用し、羽根の角度を調整することで高風量を確保しつつ、騒音レベルを最小限に抑えます。
3. 広範な適用分野: 産業用換気、HVACシステム、農業、建設、自動車など、多岐にわたる産業および環境に適しており、柔軟なカスタマイズソリューション（OEM／ODM）を提供します。
4. 持続可能な開発: 当社のファンは、省エネルギーかつ環境に配慮した設計となっています。ガラス繊維強化プラスチックなどの新素材を使用しており、環境に優しいエネルギー要件を満たし、過酷な使用環境にも耐え、長期的な信頼性を提供します。
5. 簡単な設置とメンテナンス: 設置用グリルおよびダクト取付オプションを装備しており、ユーザーフレンドリーな設計と簡単なメンテナンスが可能な部品により、手間のかからない保守を実現します。
よくあるご質問（FAQ）
Q1：どのような支払い方法に対応していますか？
A1：サンプル注文の場合、100％前払い。ロット注文の場合、30％を前払い、残り70％は出荷前に支払います。
Q2：サンプルを提供してもらえますか？
A2：サンプルは利用可能で、10日以内に発送できます。
Q3:より適切なモデルを選ぶにはどうすればよいですか？
A3: ファンの種類、数量、サイズ、材質、電圧、風量、静圧などの情報が必要です。
Q4:注文はどうやって行いますか？
A4: 通常、お問い合わせを受けてから24時間以内に見積もりをご提示します。まず形式発注書（PI）に署名いただき、前払い金を支払っていただいた後、生産手配を開始します。生産完了後、残りの代金をお支払いいただきます。その後、商品を出荷いたします。
Q5:輸送について
A5: 利用可能なすべての配送方法（迅速便、航空輸送、または海上輸送）が適用可能です。指定の運送会社または当社のフォワーダーを利用した発送も可能です。貨物が到着するまでの全行程を追跡いたします。
Q6: 保証期間はどのくらいですか？
A6: 当社では自社製品に対して現在3年間の品質保証を提供しており、発生している製品上の問題に対しては、当社がラインサポートを提供しています。一部のお客様はそのサポートにより製品の改善を実現しています。
