FD3G146-2AGP-90
| Tensione nominale | VUOTO | 230 |
| Assorbimento corrente | A | 1.65±10% |
| Velocità(rpm) | min -1 | 1750±5% |
| Consumo di energia | W | 230±10% |
| Portata d'aria massima | CFM / m 3 /H | 910.41/1547 |
| Pressione Statica Massima | In.wg /Pa | 2.08/519 |
20 pezzi
Breve descrizione

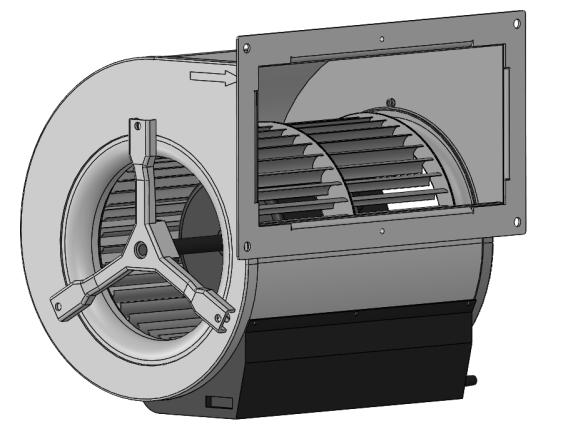

Il FD3G146-2AGP-90 è un ventilatore centrifugo EC con doppia presa, dotato di interfaccia di controllo esterna, che consente una regolazione flessibile della velocità e l'integrazione del sistema tramite schede di controllo esterne. Funzionante a 230 VAC, eroga una portata d'aria fino a 1547 m³/h e una pressione statica di 519 Pa. Accetta segnali di controllo sia 0–10 VDC che PWM e fornisce un'uscita tachimetrica FG per il monitoraggio in tempo reale. L'uscita integrata di tensione di riferimento +10 VDC può essere utilizzata direttamente per il pull-up del segnale o come riferimento di controllo della velocità nei circuiti esterni, semplificando la progettazione del sistema. Adatto per ventilazione, raffreddamento e apparecchiature industriali che richiedono sistemi di controllo esterni.
Specifiche del prodotto
Questo ventilatore utilizza un motore EC a rotore esterno con girante in acciaio zincato per una struttura robusta. Elettricamente, oltre ai terminali principali di alimentazione (L/N/PE), fornisce un'interfaccia di controllo composta da uscita +10 VDC, ingresso di regolazione della velocità e linee del segnale FG, consentendo il collegamento diretto a schede di controllo esterne. Gli utenti possono ottenere una regolazione continua della velocità tramite potenziometri esterni, generatori PWM o uscite analogiche PLC, con supporto della frequenza PWM da 1 a 10 kHz. Il ventilatore integra funzioni di avvio graduale, protezione contro sovratensione/sottotensione, blocco del rotore e polarità inversa, garantendo un funzionamento affidabile quando integrato con controllori esterni. Meccanicamente, supporta l'installazione in qualsiasi orientamento, dispone di protezione IP44 e opera in un intervallo di temperatura da -25 ℃ a 60 ℃. Conforme agli standard CE, RoHS ed ErP, è ideale per sistemi di raffreddamento ad aria a media e alta pressione che richiedono un controllo esterno centralizzato.
Data nominale
| Ventilatore centrifugo con doppia presa EC |  |
|
| TIPO | FD3G146-2AGP-90 | |
| Modello | BLEC92 | |
| Fase | ~ | 1~ |
| Tensione nominale | VUOTO | 230 |
| Intervallo di tensione | VUOTO | 184~270 |
| Frequenza | HZ | 50/60 |
| Assorbimento corrente | A | 1.65±10% |
| Velocità(rpm) | min -1 | 1750±5% |
| Consumo di energia | W | 230±10% |
| Livello di pressione sonora | dB(A) | 74±5% |
| Portata d'aria massima | CFM / m 3 /H | 910.41/1547 |
| Pressione Statica Massima | In.wg /Pa | 2.08/519 |
| Classe di isolamento | ~ | Classe B |
| Grado di protezione | ~ | Ip44 |
| Ingresso di Controllo | ~ | 0~10 VDC / PWM |
| Uscita di segnale | ~ | FG (uscita tachimetrica) |

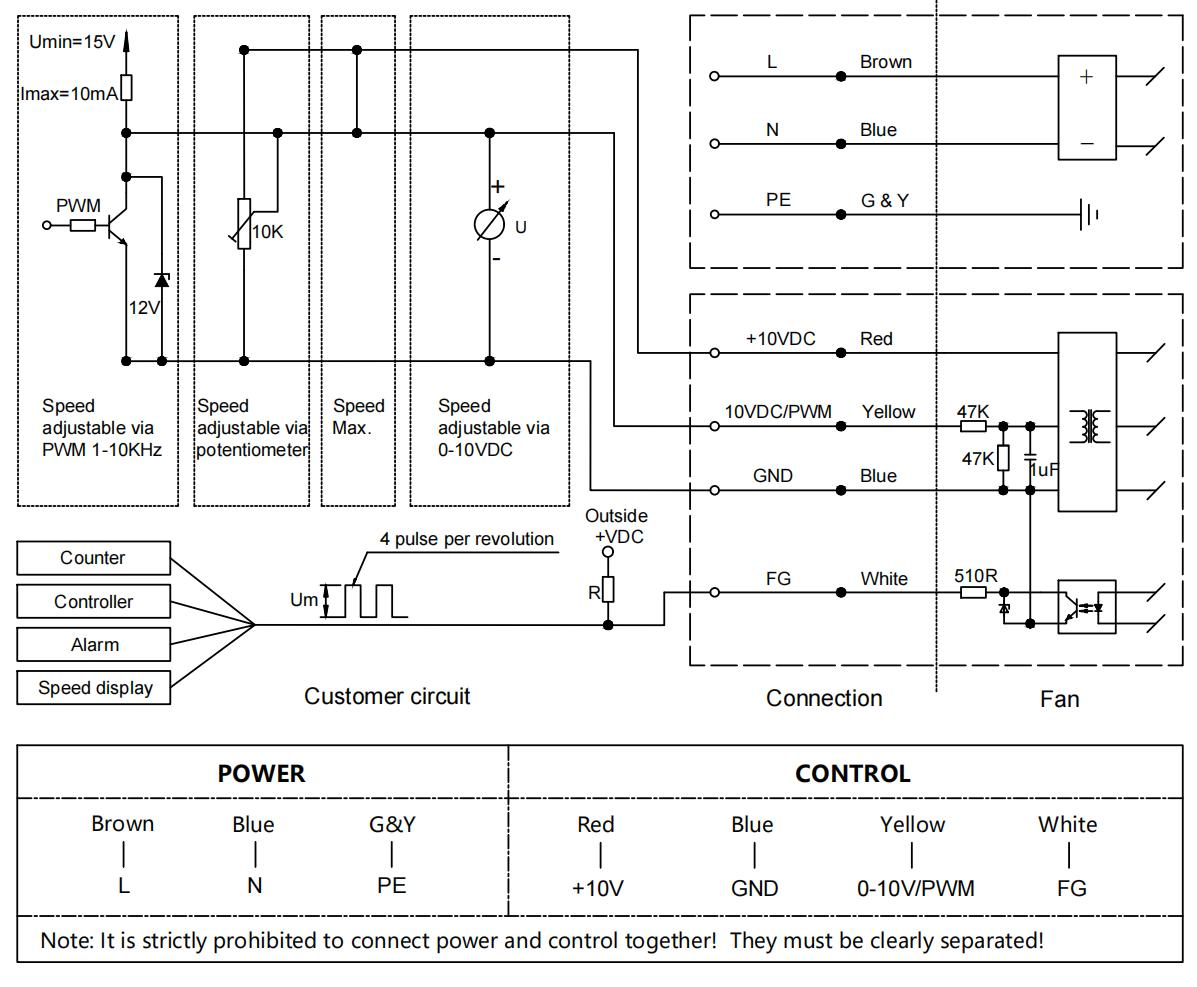

Schema di collegamento
Commenti:
ⅰ. Lunghezza standard del cavo: fare riferimento alla figura seguente. La lunghezza del cavo può essere personalizzata
ⅱ. La modalità convenzionale è controllo 0-10 V/PWM, è possibile opzionalmente sostituire il protocollo di comunicazione; per dettagli sul protocollo di comunicazione, contattare il personale tecnico
Condizione di prova：
ⅰ. I dati di prova sono ottenuti nelle specifiche condizioni ambientali e modalità di installazione
ⅱ. Tensione di ingresso---Tensione operativa
ⅲ. Temperatura---Temperatura ambiente 25℃
ⅴ. Umidità---65% RH
ⅰ. Quando si estrae il ventilatore, non sollevare direttamente il cavo del ventilatore. Se il cavo è sottoposto a sollecitazioni eccessive, la parte interna saldata potrebbe staccarsi
ⅱ. Non collegare o scollegare il connettore del cavo del ventilatore mentre il ventilatore è in funzione
ⅲ. Se il ventilatore non funziona dopo l'avvio, non toccare la girante, il rotore o altre parti; è necessario far ispezionare il ventilatore da personale tecnico specializzato per evitare che un avvio improvviso causi lesioni alle mani o ad altre parti del corpo
ⅳ. Il cavo di alimentazione e il cavo di controllo del ventilatore non devono essere collegati al contrario, altrimenti si potrebbero bruciare
ⅴ. A causa delle caratteristiche di avviamento graduale del ventilatore, per prevenire lesioni personali, non toccare la girante né altre parti del ventilatore quando è acceso o in funzione a basse velocità
ⅵ. Il ventilatore deve essere utilizzato e fatto funzionare sotto la supervisione di personale qualificato per evitare che i bambini entrino in contatto con questo prodotto
ⅶ. Se il cavo di alimentazione è usurato o danneggiato, il prodotto deve essere restituito al produttore per la riparazione oppure sostituito seguendo le indicazioni del produttore
ⅷ. Essendo una parte integrante del ventilatore, non è consigliabile utilizzare il motore da solo in assenza della girante o senza carico
1. elevata efficienza: I nostri ventilatori centrifughi sono in grado di fornire elevate portate d'aria e pressione riducendo al minimo il consumo energetico, garantendo prestazioni ed efficienza ottimali.
2. Basso Rumore: Utilizzando tecnologie avanzate di dinamica dei fluidi per regolare gli angoli delle pale, si ottiene un'elevata portata d'aria riducendo al minimo i livelli di rumore
3. Ampia gamma di applicazioni: Adatti a una vasta gamma di settori e ambienti, tra cui ventilazione industriale, sistemi HVAC, agricoltura, edilizia, automotive e altri, offrono soluzioni personalizzate flessibili (OEM/ODM).
4. Sviluppo Sostenibile: I nostri ventilatori sono progettati con caratteristiche orientate al risparmio energetico e alla tutela ambientale. Utilizzando nuovi materiali come la plastica rinforzata con fibra di vetro, soddisfano i requisiti energetici ecocompatibili, resistono a condizioni operative gravose e garantiscono affidabilità a lungo termine.
5. Facile Installazione e Manutenzione: Dotati di griglie di installazione e opzioni di fissaggio ai condotti, i nostri ventilatori presentano un design ergonomico e componenti facilmente manutenibili, consentendo interventi di manutenzione senza problemi.
