soffiante a doppia aspirazione 146mm EC 230V per purificatore d'aria

Breve descrizione

Il FD3G146-2APV-90 è un ventilatore centrifugo EC ad alta prestazione con doppia presa, progettato per alimentazione in corrente alternata, adatto per applicazioni industriali di ventilazione e raffreddamento forzato che richiedono elevata portata d'aria e pressione statica. Con una tensione nominale di 230 VAC e compatibilità con reti a 50/60 Hz, accetta un ampio intervallo di ingresso compreso tra 184 e 270 VAC, erogando una portata d'aria massima di 1174,4 m³/h e una pressione statica di 606 Pa, con un livello sonoro operativo di circa 69,6 dB(A). Dotato di un'interfaccia di controllo intelligente che supporta la regolazione della velocità mediante segnale 0–10 VDC e PWM, nonché uscita tachimetrica FG, integra multiple protezioni elettriche per garantire prestazioni stabili e affidabili anche in ambienti gravosi. Il prodotto è conforme agli standard internazionali CE, RoHS ed ErP.

Specifiche del prodotto

FD3G146-2APV-90 utilizza un motore EC (a commutazione elettronica) con rotore esterno e una girante a 38 pale in plastica rinforzata con fibra di vetro, con un diametro di 146 mm, offrendo resistenza meccanica ed elevata resistenza alla corrosione. Dal punto di vista elettrico, prevede collegamenti per l'alimentazione principale (L/N/PE) e include un'uscita di tensione di riferimento +10 VDC integrata (max. 1,1 mA) per il controllo esterno della velocità o per il pilotaggio del segnale. Resiste a una tensione dielettrica fino a 1800 VAC, mantiene la corrente di dispersione al di sotto di 3,5 mA e integra diverse funzioni di sicurezza come l'avviamento progressivo, la protezione contro sovratensioni/sottotensioni, il blocco del rotore e la protezione contro inversione di polarità. Dal punto di vista meccanico, è dotato di un involucro in alluminio pressofuso e cuscinetti a sfera, consente l'installazione in qualsiasi orientamento ed è conforme al grado di protezione IP44, permettendo un funzionamento continuo in un intervallo di temperatura da -25 ℃ a 60 ℃. Lo schema elettrico incluso illustra diversi metodi di regolazione della velocità (potenziometro, PWM, 0–10 VDC) e l'integrazione del segnale FG, facilitando l'inserimento in sistemi di controllo automatizzati. Conforme agli standard di sicurezza e prestazioni EN ISO12100, EN 60204-1 e GB12350, è ideale per applicazioni di mandata d'aria a media e alta pressione in unità HVAC, sistemi di raffreddamento per macchinari e impianti per apparecchiature energetiche.

Data nominale

Ventilatore centrifugo con doppia presa EC
TIPO	FD3G146-2APV-90
Modello	BLEC92

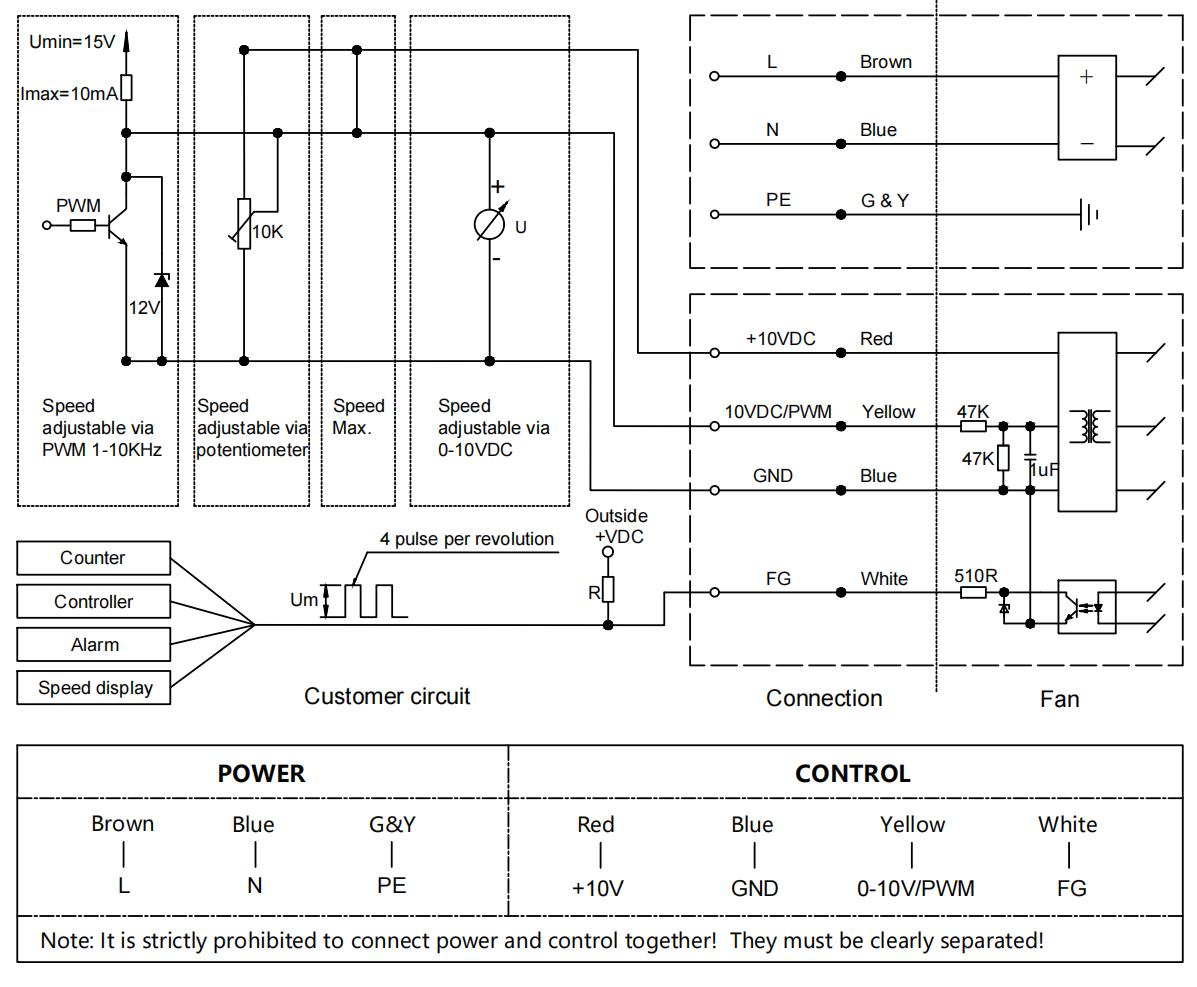

Schema di collegamento

Commenti:

ⅰ. Lunghezza standard del cavo: fare riferimento alla figura seguente. La lunghezza del cavo può essere personalizzata

ⅱ. La modalità convenzionale è controllo 0-10 V/PWM, è possibile opzionalmente sostituire il protocollo di comunicazione; per dettagli sul protocollo di comunicazione, contattare il personale tecnico

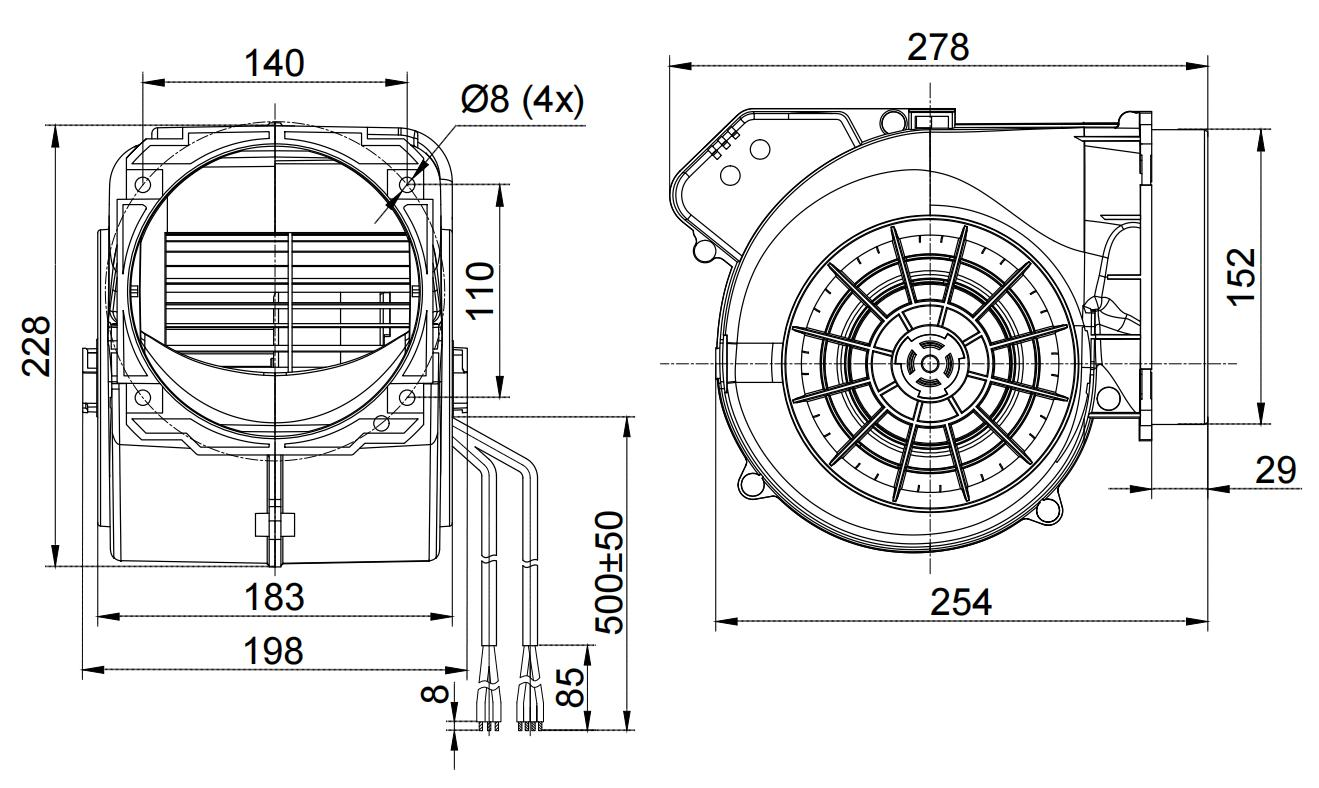

Disegno del prodotto

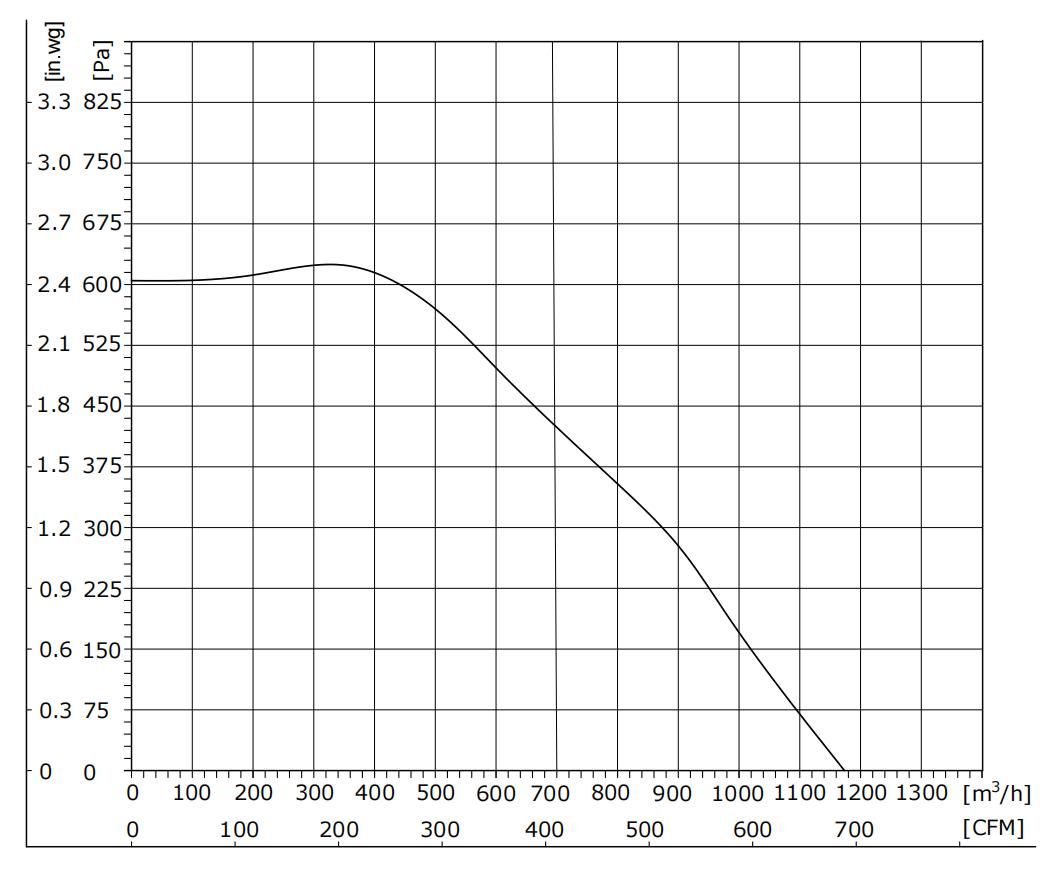

Grafici delle prestazioni aerodinamiche

Condizione di prova：

ⅰ. I dati di prova sono ottenuti nelle specifiche condizioni ambientali e modalità di installazione

ⅱ. Tensione di ingresso---Tensione operativa

ⅲ. Temperatura---Temperatura ambiente 25℃

ⅴ. Umidità---65% RH

Requisiti di Sicurezza

ⅰ. Quando si estrae il ventilatore, non sollevare direttamente il cavo del ventilatore. Se il cavo è sottoposto a sollecitazioni eccessive, la parte interna saldata potrebbe staccarsi

ⅱ. Non collegare o scollegare il connettore del cavo del ventilatore mentre il ventilatore è in funzione

ⅲ. Se il ventilatore non funziona dopo l'avvio, non toccare la girante, il rotore o altre parti; è necessario far ispezionare il ventilatore da personale tecnico specializzato per evitare che un avvio improvviso causi lesioni alle mani o ad altre parti del corpo

ⅳ. Il cavo di alimentazione e il cavo di controllo del ventilatore non devono essere collegati al contrario, altrimenti si potrebbero bruciare

ⅴ. A causa delle caratteristiche di avviamento graduale del ventilatore, per prevenire lesioni personali, non toccare la girante né altre parti del ventilatore quando è acceso o in funzione a basse velocità

ⅵ. Il ventilatore deve essere utilizzato e fatto funzionare sotto la supervisione di personale qualificato per evitare che i bambini entrino in contatto con questo prodotto

ⅶ. Se il cavo di alimentazione è usurato o danneggiato, il prodotto deve essere restituito al produttore per la riparazione oppure sostituito seguendo le indicazioni del produttore

ⅷ. Essendo una parte integrante del ventilatore, non è consigliabile utilizzare il motore da solo in assenza della girante o senza carico

Vantaggi:

1. elevata efficienza: I nostri ventilatori centrifughi sono in grado di fornire elevate portate d'aria e pressione riducendo al minimo il consumo energetico, garantendo prestazioni ed efficienza ottimali.

2. Basso Rumore: Utilizzando tecnologie avanzate di dinamica dei fluidi per regolare gli angoli delle pale, si ottiene un'elevata portata d'aria riducendo al minimo i livelli di rumore

3. Ampia gamma di applicazioni: Adatti a una vasta gamma di settori e ambienti, tra cui ventilazione industriale, sistemi HVAC, agricoltura, edilizia, automotive e altri, offrono soluzioni personalizzate flessibili (OEM/ODM).

4. Sviluppo Sostenibile: I nostri ventilatori sono progettati con caratteristiche orientate al risparmio energetico e alla tutela ambientale. Utilizzando nuovi materiali come la plastica rinforzata con fibra di vetro, soddisfano i requisiti energetici ecocompatibili, resistono a condizioni operative gravose e garantiscono affidabilità a lungo termine.

5. Facile Installazione e Manutenzione: Dotati di griglie di installazione e opzioni di fissaggio ai condotti, i nostri ventilatori presentano un design ergonomico e componenti facilmente manutenibili, consentendo interventi di manutenzione senza problemi.
