S druge strane, za sve proizvode koji sadrže:
| Nominalni napon | VDC | 24 |
| Potrošnja struje | A | 6.05±10% |
| Brzina (okr/min) | min -1 | 1750±5% |
| Potrošnja energije | W | 145.2±10% |
| - Max, što je? Vjetro | CFM / m 3 /H | 1348.8/2458 |
| Maks. statički tlak | U.kg/Pa | 1.71/426 |
50kom
Kada vaš ventilacijski sustav mora premjestiti ozbiljan zrak bez složenosti žice AC, FANOVA FB3G310-24AL-90 pruža snažan maksimalni protok zraka od 2458 m3/h na sigurnom napajanju 24VDC. Ovaj centrifugalni ventilator zauzima mjesto više manjih jedinica, pojednostavljujući postavljanje opreme i smanjujući troškove instalacije. Njegov aluminijumski rotor od 310 mm proizvodi veliku zapreminu pri skromnim 1750 obrta u minuti, zadržavajući radnu buku na samo 66,4 dB (A) uz maksimiziranje učinkovitosti. DC motor bez četkica, s kapacitetom od 145,2 W i 6,05 A, nudi dug životni vijek i preciznu kontrolu brzine u ulaznom opsegu od 16 do 28 V. Dizajniran je za nisko naponu i idealan je za sustave na sunčevu energiju, sklope izvan mreže i nove energetske primjene gdje su sigurnost i pouzdanost od najveće važnosti. S maksimalnim statičkim tlakom od 426 Pa, lako se nosi s otporom kanala i opterećenjem filtera. Konstrukcija od cjelokupnog aluminijuma osigurava izvrsnu razvodnju toplote i otpornost na koroziju, pogodnu za zahtjevna industrijska okruženja. Uz podršku FANOVA-ine stručnosti u OEM/ODM-u, ovaj ventilator je dostupan s prilagođenim kablovima, konektorima i mogućnostima upravljanja kako bi se odgovorio vašim potrebama. Vjerujte FB3G310-24AL-90 za robusnu, održavanje prijateljski ventilaciju u telekom, akumulator za skladištenje, i poljoprivredne opreme.

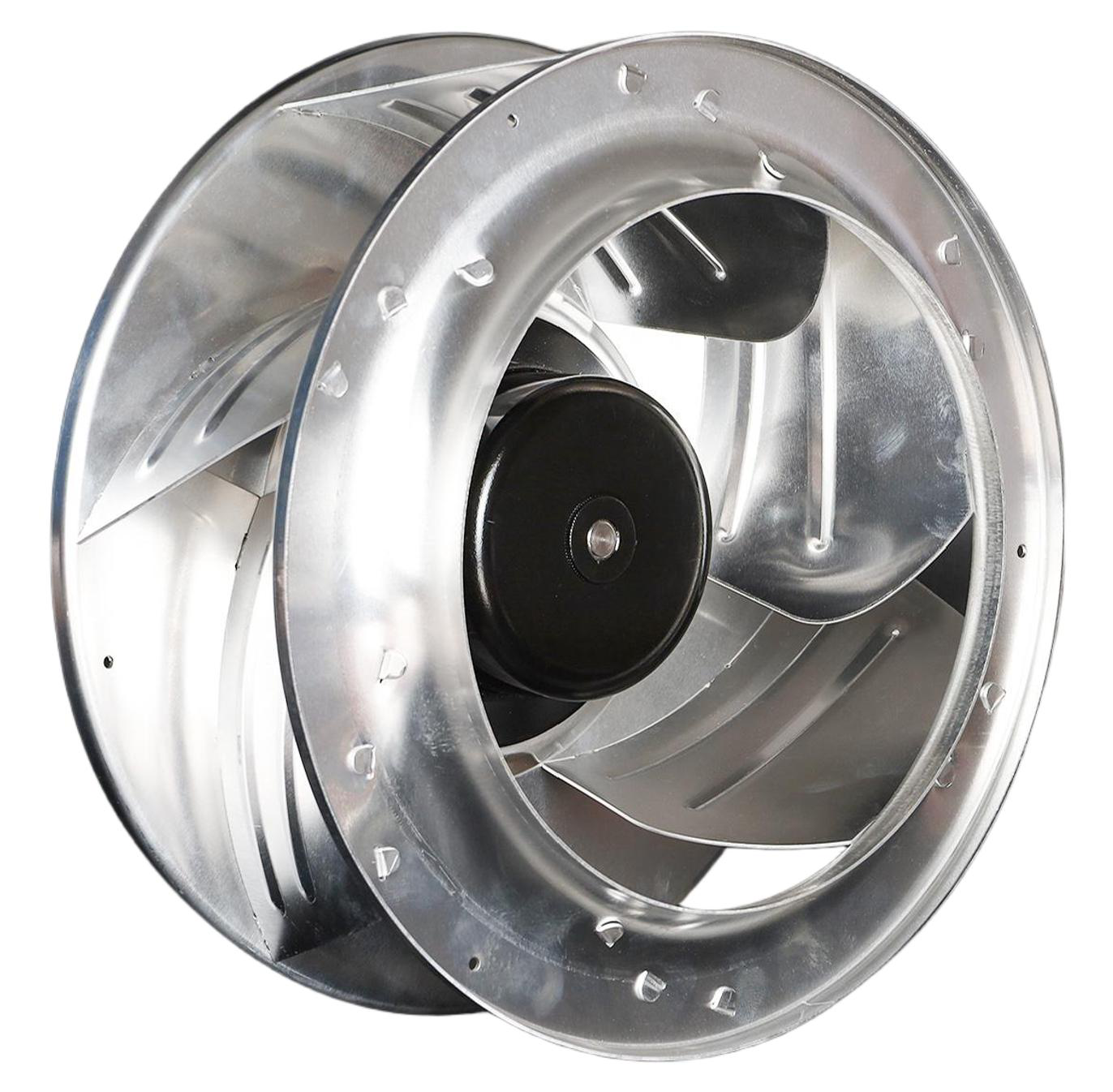

FB3G310-24AL-90 je centrifugalni ventilator velikog kapaciteta dizajniran za sustave koji zahtijevaju značajan protok zraka na niskom naponu. U središtu je rotor prečnika 310 mm izgrađen od aluminijumske legure, s pažljivo dizajniranim profilom oštrice koji optimizira aerodinamičku učinkovitost i smanjuje turbulenciju. Ovaj dizajn velikog prečnika omogućuje ventilatoru da postigne maksimalni protok zraka od 2458 m3/h (1348.8 CFM) dok se okreće s relativno niskom brzinom od 1750 RPM, što doprinosi tišjem radu i smanjenju mehaničkog napona. Materijal od aluminijumske legure pruža izvrsnu strukturnu cjelovitost, visoku toplinsku provodljivost i otpornost na koroziju, što ga čini pogodnim za teška okruženja i neprekidne radne cikluse.
Ventilator pokreće FANOVA BLDCDC92 motor bez četkica, koji isporučuje 145,2 W snage na 24VDC s nominalnom strujom od 6,05A. Motor radi u širokom rasponu ulaznog naponu od 16 do 28VDC, što omogućuje fleksibilnu integraciju s različitim izvorima napajanja, uključujući baterije, sustave solarnih panela i DC autobusne arhitekture. Dizajn bez četkica eliminiše nošenje četkice, produžava životni vijek motora i omogućuje precizno elektroničko upravljanje brzinom. Korisnici mogu modulirati protok zraka varirajući ulazni napon u toku ili koristeći PWM signale, ovisno o odabranom upravljačkom sučelu. Elektronski prijenos motora osigurava visoku učinkovitost u cijelom radnom rasponu, smanjujući potrošnju energije u usporedbi s tradicionalnim AC ventilatorima s sličnim izlazima.
Mehanski, završni poklopci i kućište također su izrađeni od livenog aluminija, pružajući čvrst, lagan okvir koji učinkovito raspršuje toplinu motora. U skladu s člankom 3. stavkom 2. stavkom 3. točkom (a) Uredbe (EZ) br. 765/2008 i člankom 3. stavkom 3. točkom (b) Uredbe (EZ) br. 765/2008 i člankom 3. točkom (c) Uredbe (EZ) br. 765/2008 i člankom 3. točkom (c) Uredbe (EZ) Električni sučelje sastoji se od 20AWG kabla standardne dužine 150 mm, što omogućuje jednostavno povezivanje s upravljačkim pločama ili napajanjem; prilagođene dužine kabla i tipovi spojeva dostupni su na zahtjev za OEM projekte. Proizvodnja ventilatora za zaštitu od ulaska i izolaciju je dizajnirana za unutarnju ili pod zaštitom vanjsku upotrebu, s mogućnostima za pojačanu zaštitu na posebnu narudžbu. U skladu s standardima CE i RoHS, ventilator je izrađen po strogim protokolima upravljanja kvalitetom ISO-a. U skladu s člankom 3. stavkom 1. točkom (a) Uredbe (EU) br. 528/2012 Komisija je odlučila o uvođenju mjera za utvrđivanje odgovarajućih mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za
| DC zaokrugli centrifugalni ventilator |  |
|
| VRSTA | S druge strane, za sve proizvode koji sadrže: | |
| Model | BLDCDC92 | |
| Nominalni napon | VDC | 24 |
| Opseg napona | VDC | 16~28 |
| Potrošnja struje | A | 6.05±10% |
| Brzina (okr/min) | min -1 | 1750±5% |
| Potrošnja energije | W | 145.2±10% |
| Razina zvučnog tlaka | dB ((A) | 66.4±5% |
| - Max, što je? Vjetro | CFM / m 3 /H | 1348.8/2458 |
| Maks. statički tlak | U.kg/Pa | 1.71/426 |
| Razred izolacije | ~ | Klasa B |
| Razina zaštite | ~ | IP44 |
| Ulaz kontrole | ~ | s druge strane, za sve druge uređaje, primjenjuje se sljedeći presjek: |
| Izlazni signal | ~ | FG (izlazni tok) |
Napomena:
- Ja. U slučaju da je to potrebno, u skladu s člankom 6. stavkom 2. Dužina kabla može se prilagoditi

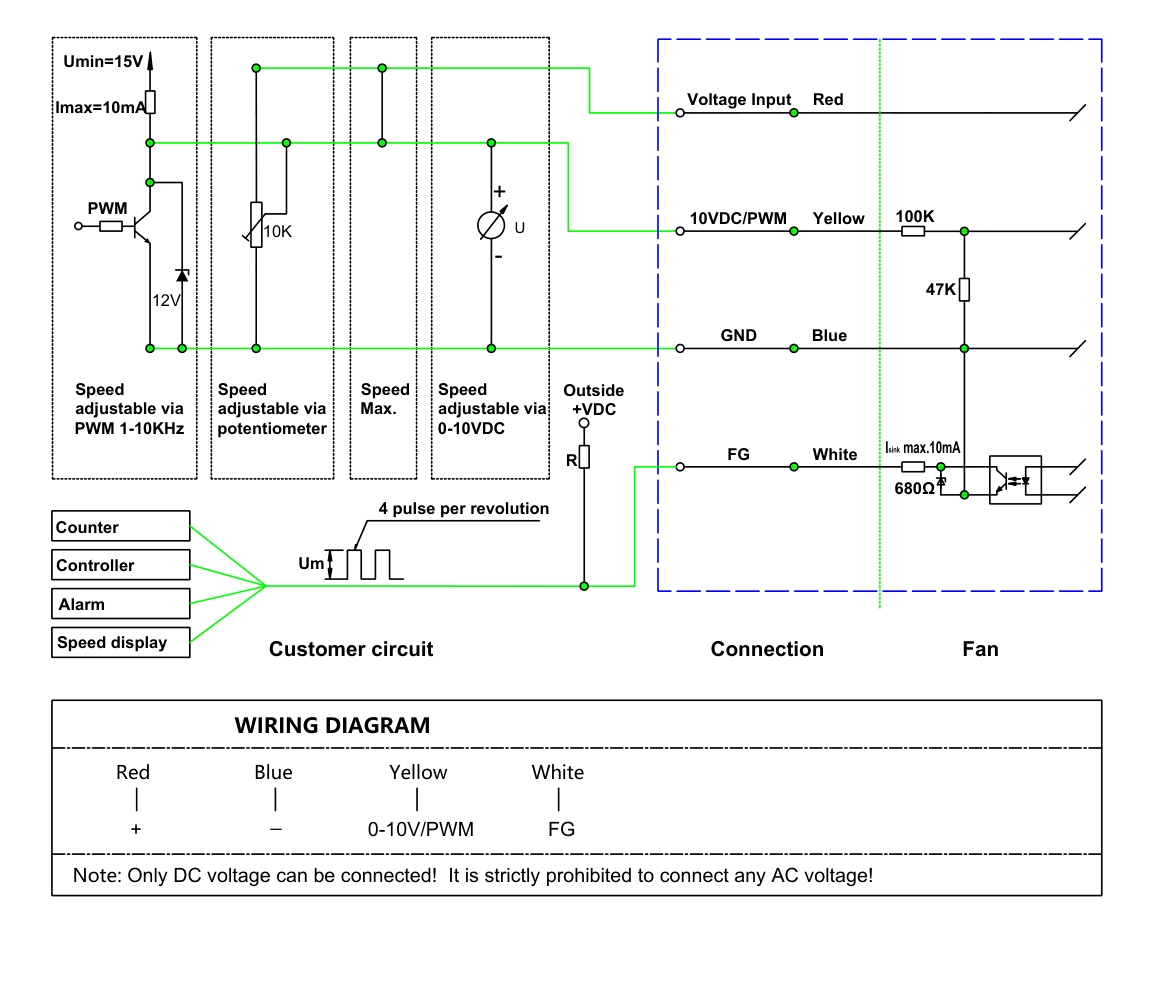

iI. - Završetak Uobičajeni način je 0-10V / PWM kontrola, može se na izbor zamijeniti komunikacijski protokol, detaljan komunikacijski protokol, molimo kontaktirajte tehničko osoblje
U slučaju da se ne provodi ispitivanje:
i.Podaci o ispitivanju dobivaju se u određenim uvjetima okoliša i načinu instalacije
iI.Ulazno napono---radno napono
iII.Temperatura---Temperatura u sobi 25°C
v. Vlaga---65% RH
i. Prilikom uklanjanja ventilatora ne dižite direktno vodenu žicu ventilatora. Ako je olovni žica je prekomjerno napeta, unutarnji zavarivanje dio može pasti
iI.Ne uključujte ili ne isključujte vodeni ugalj ventilatora dok ventilator radi
iII.Ako ventilator ne radi nakon pokretanja, ne dirajte vrtloznik, rotor ili druge dijelove, profesionalno tehničko osoblje mora pregledati ventilator kako bi se spriječilo iznenadno pokretanje ventilatora koje bi uzrokovalo ozljede ruku ili druge osobne dijelove.
iV.Povratna linija i upravljačka linija ventilatora ne mogu se povezati u povratnom smjeru, inače će se izgorjeti
v.Zbog karakteristika mekog pokretanja ventilatora, radi sprečavanja ozljeda, ne dirajte valjak ili druge dijelove ventilatora dok je uključen ili radi s niskim brzinama
vI.Pomognuti ventilator i koristiti ga pod vodstvom stručnog osoblja kako bi se spriječilo dodir djece s ovim proizvodom
u slučaju da je električna cijev oštećena ili iscrpljena, ona se mora vratiti proizvođaču radi popravka ili se mora zamijeniti pod vodstvom proizvođača.
u slučaju da se motor ne koristi u skladu s člankom 6. stavkom 2.
1. Visoka učinkovitost: FB3G310-24AL-90 isporučuje 2458 m3/h pri 426 Pa uz potrošnju samo 145,2 W, postižući 30-40% uštede energije u odnosu na ekvivalentne AC ventilatore putem FANOVA BLDC tehnologije motora.
2. - Što? S obzirom na to da su u skladu s člankom 77. stavkom 1. U skladu s člankom 3. stavkom 1. stavkom 2. ovog članka, poduzeća koja su poduzeta odluka o uvođenju proizvoda u skladu s člankom 3. stavkom 1. stavkom 1.
3. Slijedi sljedeće: Široki raspon primjene: U skladu s člankom 3. stavkom 1. točkom (a) ovog članka, za proizvodnju električne energije u Uniji primjenjuje se proizvodnja električne energije u skladu s člankom 3. točkom (a) ovog članka.
4. - Što? Sustavni razvoj: Niskonaponski DC rad omogućuje izravnu integraciju solarne energije i baterije; reciklirani čelični pogon i optimizirani BLDC pogon ispunjavaju ekološke zahtjeve s dugoročnom pouzdanosti.
- Pet. Jednostavan za ugradnju i održavanje: Kompaktni 310 mm otisak, 0-10VDC / PWM kontrola brzine, FG tach izlazak i standardni kabel čine ventilator jednostavnim za žice, kontrolu i servis.
P1:Kakve vrste plaćanja podržavate?
Za primjerak, plaćanje je 100% unaprijed; za seriju, 30% unaprijed i 70% prije isporuke
P.2.Hoćete li nam dati uzorke?
A2: Uzorak je dostupan i može se isporučiti u roku od 10 dana
P3:Kako mogu odabrati prikladniji model?
A3: Trebamo informacije kao što su tip ventilatora, količina, veličina, materijal, napon, protok zraka i statički pritisak.
P4:Kako mogu naručiti?
A4: Obično vas citiram u roku od 24 sata nakon što dobijemo vaše upit. Prvo potpišite PI, platite depozit, onda ćemo organizirati proizvodnju. Nakon završetka proizvodnje morate platiti ostatak. Konačno ćemo isporučiti robu.
P5:O prijevozu
U skladu s člankom 3. stavkom 1. Određena brodska tvrtka ili naši špediteri svi mogu biti korišteni u isporuci. Pratimo teret prije nego što dođe.
P6: Koliko je dug garantni period?
A6: Trenutno nudimo 3-godišnju jamstvo kvalitete za naše proizvode, a kao odgovor na trenutne probleme s proizvodima, naša tvrtka pruža podršku liniji, a neki kupci su mogli poboljšati svoje proizvode.
