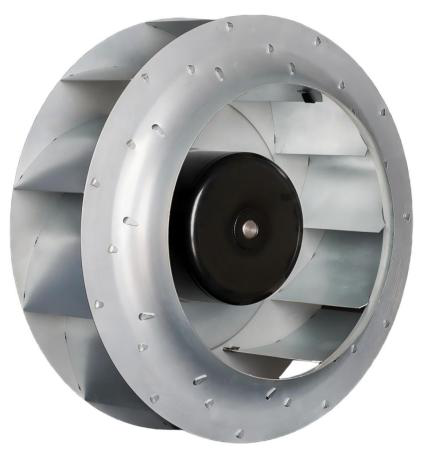

FANOVA FB3G280-24GY-90 je 280 mm zaokrenuti centrifugalni ventilator izgrađen oko galvanizirane čelične ploče, dizajniran posebno za industrijske ventilacijske sustave gdje obični ventilatori od plastične ploče ne rade. Njenih jedanaest leđa sa zakrivljenim leđima su stisnute od otpornog na koroziju galvaniziranog čelika, što ventilatoru omogućuje da se nosi s prašinom, vlažnošću i blagije korozivnim gasovima koji bi brzo uništili standardne dušnike. S 24VDC brushless DC motorom s nominalnom snagom 139,2W, jedinica pruža do 2190 m3/h protoka zraka protiv maksimalnog statičkog tlaka od 440 Pa, a sve to uz uz uzimanje struje ispod 5,8A i održavanje zvučnog tlaka na 71dB ((A). Ova niskougorična arhitektura jednonaktnog struje ne samo da smanjuje račune za energiju u usporedbi s ekvivalentnim vjetrovima za izmjenu struje, već omogućuje i izravno rad iz solarnih panela, baterija i drugih obnovljivih izvora niskog naponu, što je odlučujuća prednost za opr Motor integrira zapečaćeni elektronički modul s ulazima za kontrolu brzine 0-10VDC i PWM plus izlazom tahometra FG, pružajući sustavnom inženjeru preciznu regulaciju brzine i povratnu informaciju za kontrolu zatvorene petlje. Izolacija je klase B, stupanj zaštite dostiže IP44 protiv prska i prskalica vode, a kuglični ležaji s očekivanim životnim vijekom L10 podržavaju neprekidnu 24/7 službu. U skladu s člankom 3. stavkom 2. stavkom 3. ovog Pravilnika, u skladu s člankom 3. stavkom 3. Primjene obuhvaćaju ventilaciju industrijskih radionica, sustave za odvajanje prašine, HVAC jedinice za rukovanje zrakom, kontrolu klimatskih uvjeta u poljoprivredi, hlađenje električnih ormara i ventilaciju baterijskih paketa nove energije. Svaki FB3G280-24GY-90 napušta tvornicu FANOVA certificiran po CE i RoHS, podržan ISO9001 menadžmentom kvalitete i dostupan za OEM / ODM prilagođavanje dužine kabla, spojka i protokola kontrole.

Tehničke specifikacije proizvoda

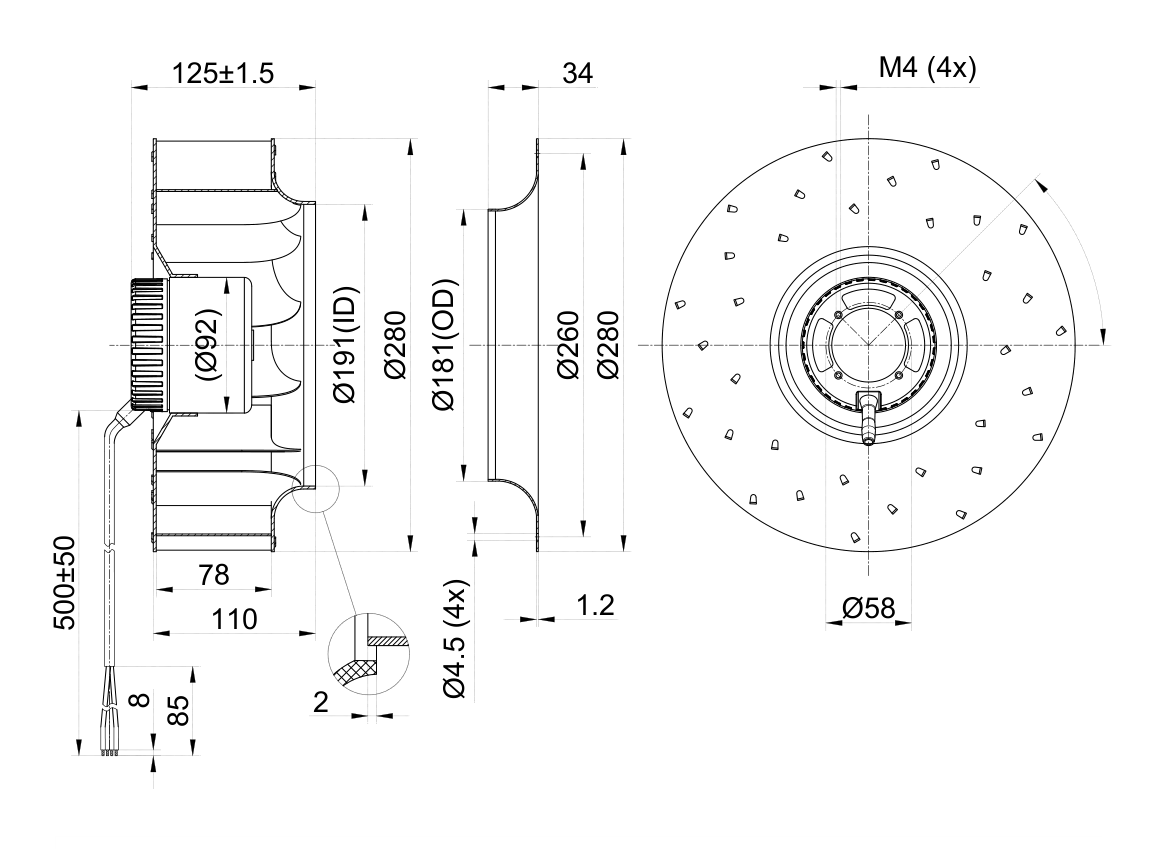

Izgradnja potisnika: FB3G280-24GY-90 koristi galvanizirani potisnik od čelika s jedanaest leđa zakrivljenih unazad, geometriju odabranu kako bi se povećala generacija tlaka pri umjerenim brzinama rotacije, a pritom je tanžna buka niska. Galvanizirani čelik pruža znatno veću mehaničku čvrstoću i otpornost na habanje od plastičnih rotora oblikovanih injekcijom, a njegov cinkov prekrivač formira žrtvovnu barijeru protiv korozije, omogućavajući ventilatoru da preživi u vlažnim, prašnim i blago kiselim ok Izvanjski promjer rotora 280 mm je dinamički uravnotežen prema ISO 1940 G6.3, čime se amplitude vibracija održavaju minimalne u cijelom radnom omotu od 0 do 1940 RPM.

Motorska tehnologija: Za napajanje rotora koristi se FANOVA BLDC92 besperešni DC motor jedinica rotora prečnika 92 mm s senzornim stalnim magnetnim sinhronnim pogonom. Ugrađena elektronička komutacija eliminiše habanje četkice i iskre, što daje električnu učinkovitost od 85% ili bolju u projektnoj točki. U skladu s člankom 3. stavkom 2. točkom (a) ovog pravilnika, "sistem za upravljanje električnom energijom" znači sustav za upravljanje električnom energijom koji je opremljen ili opremljen s električnim sustavom za upravljanje električnom energijom. U slučaju da se u slučaju pojave pojačanja vozila ne primjenjuje preskusni sustav, to se može učiniti u skladu s člankom 6. stavkom 3.

Kontrola i praćenje brzine: Ugrađeni su dva industrijska kontrolna sučelja: analogni ulaz 0-10VDC i PWM ulaz, oba podešavana za ostvarivanje kontinuirane modulacije brzine od mekog pokretanja do punog brzine. Ventilator istodobno izlazi signal FG tachometra (tri impulsa po rotaciji) tako da upravljač može pratiti stvarnu brzinu osovine i rano otkriti zastoj ili kvar ležaja. U slučaju da je to potrebno, sustav će se koristiti za upravljanje električnim napajanjem. U slučaju da se električna linija i upravljačka linija ne mogu vratiti u drugu stranu, to može trajno oštetiti elektroniku.

Električna i toplinska ocjena: Izolacijska klasa B (130 °C) štiti uzvratnike motora, a stupanj zaštite je IP44, štiteći kućište elektronike od ulaza prašine i prska vode. U pogonskoj fazi uključena je zaštita od prekršaja, preobremenjenosti, podobremenjenosti i obrnutog polariteta kako bi se zaštitio ventilator tijekom prolaznih događaja snabdijevanja. Termalni dizajn održava temperaturu regulatornog toplotnog rastopa unutar granice klase B u cijelom rasponu napona i brzina, podržavajući neprekidno radno vrijeme S1.

Svaka vrsta vozila može se koristiti za upravljanje ventilacijom. Krajnji poklopac i čvor su odlijeveni aluminijum, pružajući stabilno sjedište rotora, dobru vodljivost toplote daleko od statora i zaštitu od korozije okoliša. U slučaju da je ventilator postavljen u bilo kojoj smjeru, on se može ugraditi u horizontalnom, vertikalnom ili stropnom smjeru bez utjecaja na ulježenje ili performanse.

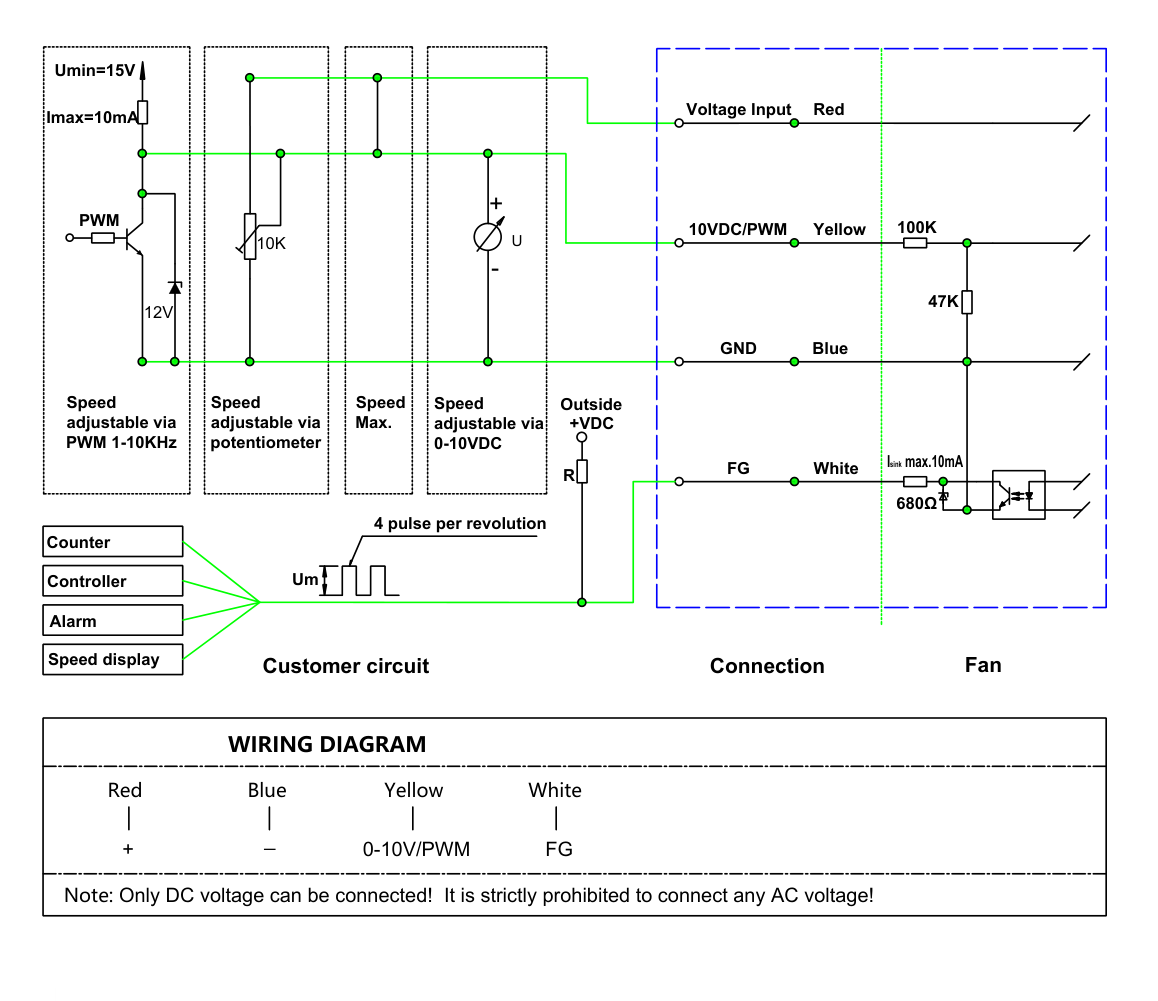

Električni sučelje: 24GY-90 je isporučen s 20AWG vodičima za napajanje i upravljanje, s standardnom dužinom kabla od 125 mm kako je prikazano na dijagramu povezivanja. Uređene dužine kabla, unaprijed zakrpani konektor i vodootporne žlijezde kablova dostupni su kao opcije za OEM. Sva vodila su kodirana bojom prema shemi ožičenja u dijagramskom dijagramu povezivanja.

Certifikacija i kvaliteta: Proizvodnja se provodi pod ISO9001 upravljanjem kvalitetom, a ventilator ima CE i RoHS certifikat. Svaki je uređaj 100% električno testiran na kontinuitet uzvijanja, otpornost izolacije i struju bez opterećenja prije isporuke.

DC zaokrugli centrifugalni ventilator
VRSTA	Sljedeći članak:
Model	BLDCDC92

i. Prilikom uklanjanja ventilatora ne dižite direktno vodenu žicu ventilatora. Ako je olovni žica je prekomjerno napeta, unutarnji zavarivanje dio može pasti

iI.Ne uključujte ili ne isključujte vodeni ugalj ventilatora dok ventilator radi

iII.Ako ventilator ne radi nakon pokretanja, ne dirajte vrtloznik, rotor ili druge dijelove, profesionalno tehničko osoblje mora pregledati ventilator kako bi se spriječilo iznenadno pokretanje ventilatora koje bi uzrokovalo ozljede ruku ili druge osobne dijelove.

iV.Povratna linija i upravljačka linija ventilatora ne mogu se povezati u povratnom smjeru, inače će se izgorjeti

v.Zbog karakteristika mekog pokretanja ventilatora, radi sprečavanja ozljeda, ne dirajte valjak ili druge dijelove ventilatora dok je uključen ili radi s niskim brzinama

vI.Pomognuti ventilator i koristiti ga pod vodstvom stručnog osoblja kako bi se spriječilo dodir djece s ovim proizvodom

u slučaju da je električna cijev oštećena ili iscrpljena, ona se mora vratiti proizvođaču radi popravka ili se mora zamijeniti pod vodstvom proizvođača.

u slučaju da se motor ne koristi u skladu s člankom 6. stavkom 2.

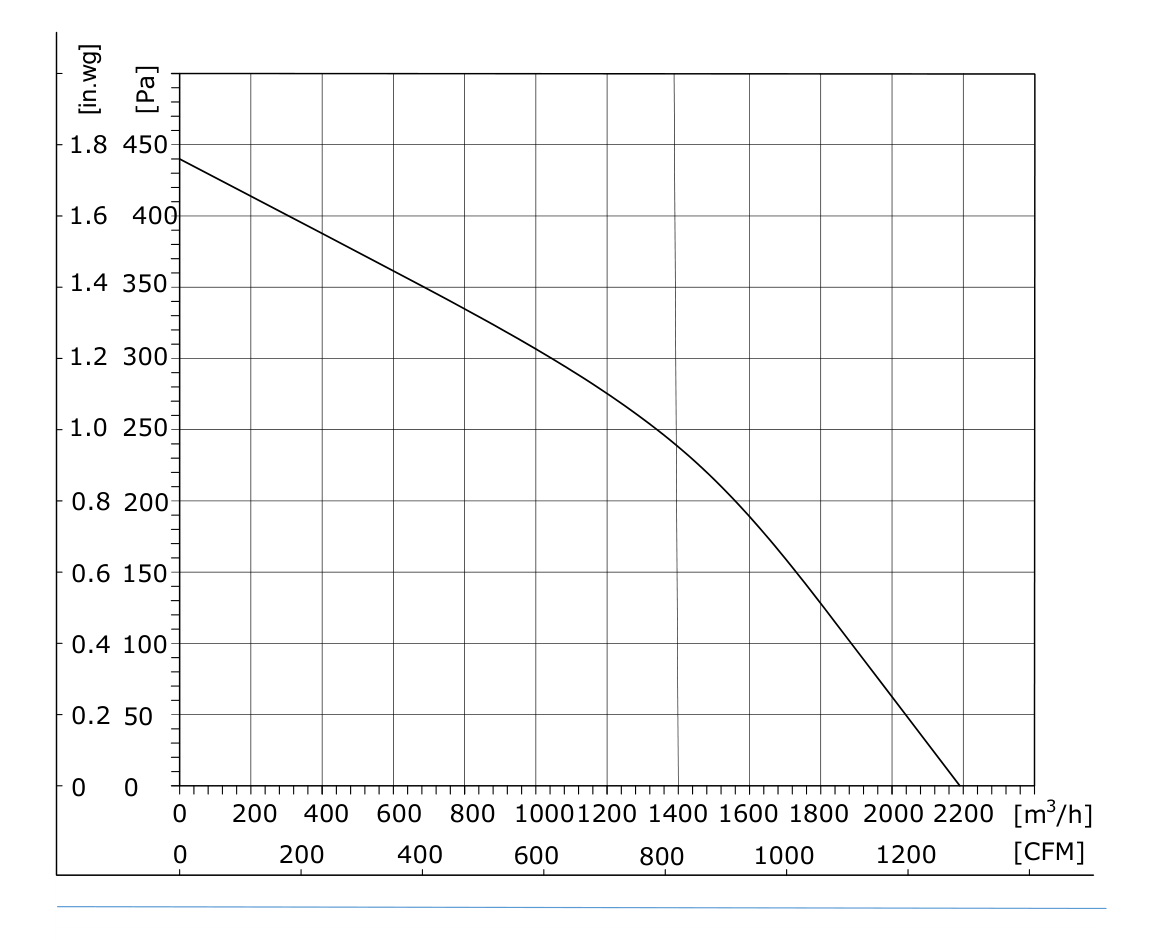

1. Visoka učinkovitost: FB3G280-24GY-90 isporučuje 2190 m3/h pri 440 Pa uz potrošnju samo 139,2 W, postižući 30-40% uštede energije u odnosu na ekvivalentne AC ventilatore putem FANOVA BLDC tehnologije motora.

2. - Što? S obzirom na to da su u skladu s člankom 77. stavkom 1. 280 mm galvanizirani valjak od čelika otporan je na koroziju, habanje i visoke temperature, što ventilator čini pogodnim za teška industrijska okruženja i korozivne struje plina.

3. Slijedi sljedeće: Široki raspon primjene: U skladu s člankom 3. stavkom 1. točkom (a) ovog članka, za proizvodnju električne energije u Uniji primjenjuje se proizvodnja električne energije u skladu s člankom 3. točkom (a) ovog članka.

4. - Što? Sustavni razvoj: Niskonaponski DC rad omogućuje izravnu integraciju solarne energije i baterije; reciklirani čelični pogon i optimizirani BLDC pogon ispunjavaju ekološke zahtjeve s dugoročnom pouzdanosti.

- Pet. Jednostavan za ugradnju i održavanje: Kompaktni otisak od 280 mm, kontrola brzine 0-10VDC/PWM, FG tach izlaz i standardni kabel čine ventilator jednostavnim za žičanu, kontrolu i servis.

P1:Kakve vrste plaćanja podržavate?

Za primjerak, plaćanje je 100% unaprijed; za seriju, 30% unaprijed i 70% prije isporuke

P.2.Hoćete li nam dati uzorke?

A2: Uzorak je dostupan i može se isporučiti u roku od 10 dana

P3:Kako mogu odabrati prikladniji model?

A3: Trebamo informacije kao što su tip ventilatora, količina, veličina, materijal, napon, protok zraka i statički pritisak.

P4:Kako mogu naručiti?

A4: Obično vas citiram u roku od 24 sata nakon što dobijemo vaše upit. Prvo potpišite PI, platite depozit, onda ćemo organizirati proizvodnju. Nakon završetka proizvodnje morate platiti ostatak. Konačno ćemo isporučiti robu.

P5:O prijevozu

U skladu s člankom 3. stavkom 1. Određena brodska tvrtka ili naši špediteri svi mogu biti korišteni u isporuci. Pratimo teret prije nego što dođe.

P6: Koliko je dug garantni period?

A6: Trenutno nudimo 3-godišnju jamstvo kvalitete za naše proizvode, a kao odgovor na trenutne probleme s proizvodima, naša tvrtka pruža podršku liniji, a neki kupci su mogli poboljšati svoje proizvode.
