S druge strane, za sve proizvode koji sadrže:
| Nominalni napon | VDC | 24 |
| Potrošnja struje | A | 9.2±10% |
| Brzina (okr/min) | min -1 | 2000±5% |
| Potrošnja energije | W | 220±10% |
| - Max, što je? Vjetro | CFM / m 3 /H | 1345.311/2286 |
| Maks. statički tlak | U.kg/Pa | 2.644/661 |
50kom
Kratak opis

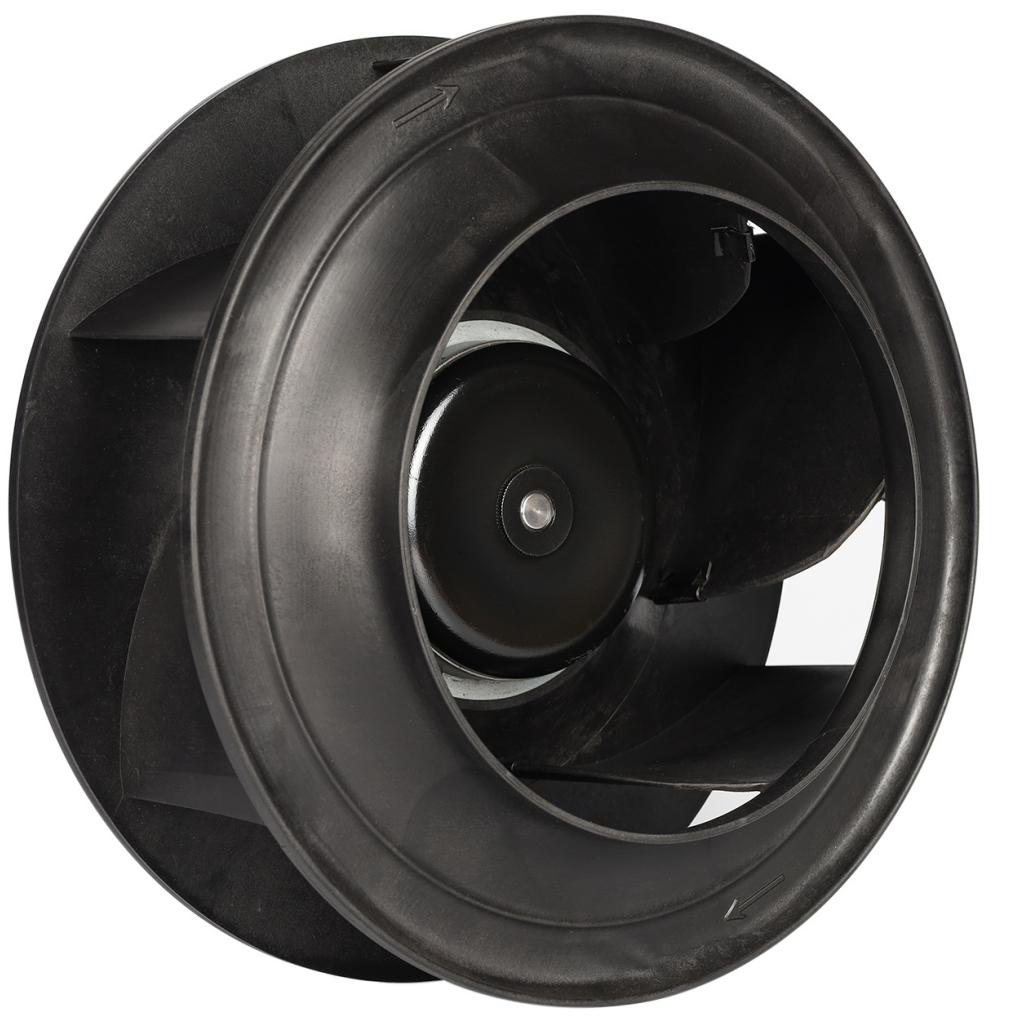

FB3G280-24PL-90 je centrifugalni ventilator sa 280 mm zakrivljenim nazad koji pokreće 24VDC brushless DC motor, pružajući do 2286 m3/h protoka zraka pri 661 Pa statičkom pritisku. U skladu s člankom 3. stavkom 1. stavkom 2. točkom (a) Uredbe (EZ) br. 765/2008 Komisija je odlučila da se za proizvod koji je pod uvjetom da je pod uvjetom da je pod uvjetom da je pod uvjetom da je pod uvjetom da je pod uvjetom da je pod uvjetom da je pod uvjetom da je pod uvjet Njegova visoka brzina protoka omogućuje jednoj jedinici zamjenu nekoliko manjih ventilatora u razmjeni zraka na velikim prostorima, smanjujući troškove instalacije, broj dijelova i buku podne. Unutar, FANOVA-in BLDC92 EC motor okreće polipropilenski rotor ojačan staklenim vlaknima pri 2000 obrta u minuti uz potrošnju samo 220 W - do 30-40% manje energije od ekvivalentnog AC ventilatora. U slučaju da je ventilator u stanju da se koristi u prašnim ili vlažnim industrijskim uvjetima, mora se koristiti i za zaštitu od grijanja. U slučaju da je to moguće, za potrebe ovog zahtjeva, potrebno je utvrditi da je to moguće. Sertifikirani CE, RoHS i ISO9001, uz podršku 3-godišnje garancije i 50,000-satni životni vijek, FB3G280-24PL-90 pouzdan je gradivni blok za OEM ventilacijske, rashladne i HVAC sustave.
Tehničke specifikacije proizvoda
FB3G280-24PL-90 je centrifugalni ventilator bez četkica s uputstvom u pravo vrijeme, dizajniran za ventilaciju i hlađenje visokog statičkog tlaka u industrijskim i komercijalnim sustavima. Serija FB3G spaja zakrivljeni rotor zaokret s kompaktnim motorom BLDC92 s vanjskim rotorom kako bi se postigao visok protok zraka, visok tlak i mala buku u spašavanju prostora.
Električni: BLDC92 motor radi od 24VDC (radni raspon 16-28VDC) i koristi 9,2A pri nazivnom opterećenju, troši 220W. U slučaju da je to potrebno za ispitivanje, u slučaju da je to potrebno za ispitivanje, to se može učiniti na temelju tehničkih standarda. Uvoznik podržava 0-10VDC analognu ili PWM kontrolu brzine i pruža izlazak FG tachometra s otvorenim kolektorom za povrat brzine i regulaciju zatvorene petlje. Mekanik će se vratiti na start.
Upucaj i kućište: 280 mm upucaj je oblikovan od polipropilena ojačanih staklenim vlaknima, pružajući visoku dimenzionalnu stabilnost, kemijsku otpornost i nisku inerciju za brz dinamički odgovor. U slučaju da je to potrebno, u slučaju da je to potrebno, potrebno je uzeti u obzir i druge elemente.
U skladu s člankom 3. stavkom 2. točkom (a) ovog članka, za zaštitu od otpadnih voda i čvrstih predmeta, potrebno je osigurati da se ne pojavljuju nikakvi otpadni materijali. Kuglični ležaji imaju projektirani životni vijek od preko 50.000 sati. Uređene se mjere za zaštitu od pretjerane struje, obrnute polarnosti, zaključanih rotora i toplinskog preopterećenja.
ODJEDANJE I USTALJENJE: Standardna vodila je 20AWG s dužinom kabla od 500 mm; dužina kabla i spojevi mogu se prilagoditi za OEM projekte. U ovom se specifikacijskom dijagramu za povezivanje slijedi ožičenje, s opcijom jednostavne povezivanja za brzu integraciju.
U skladu s člankom 3. stavkom 1. stavkom 2. točkom (a) Uredbe (EZ) br. 765/2008 Komisija je odlučila da se odredi sljedeći kriteriji za utvrđivanje primjene ove Uredbe:
Dostupno za OEM/ODM s prilagođenim naponom, kablom, konektorom i oznakama. CE, RoHS i ISO9001 certificirani s 3 godine garancije.
Iznosovi
| DC zaokrugli centrifugalni ventilator |  |
|
| VRSTA | S druge strane, za sve proizvode koji sadrže: | |
| Model | BGD92 | |
| Nominalni napon | VDC | 24 |
| Opseg napona | VDC | 16~28 |
| Potrošnja struje | A | 9.2±10% |
| Brzina (okr/min) | min -1 | 2000±5% |
| Potrošnja energije | W | 220±10% |
| Razina zvučnog tlaka | dB ((A) | 69.9±5% |
| - Max, što je? Vjetro | CFM / m 3 /H | 1345.311/2286 |
| Maks. statički tlak | U.kg/Pa | 2.644/661 |
| Razred izolacije | ~ | Klasa B |
| Razina zaštite | ~ | IP44 |
| Ulaz kontrole | ~ | s druge strane, za sve druge uređaje, primjenjuje se sljedeći presjek: |
| Izlazni signal | ~ | FG (izlazni tok) |

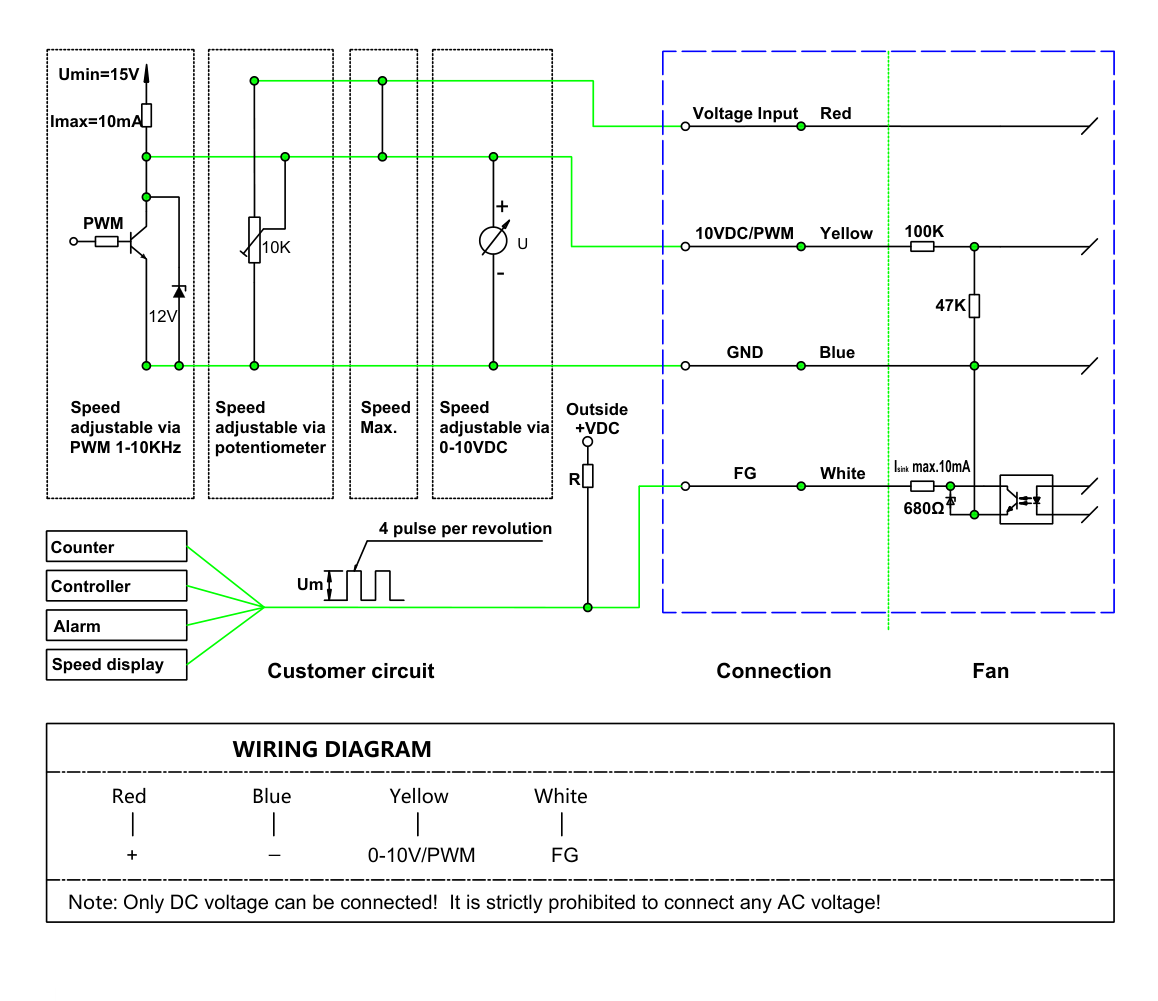

Dijagram povezivanja
Napomena:
- Ja. U slučaju da je to potrebno, u skladu s člankom 6. stavkom 2. Dužina kabla može se prilagoditi
iI. - Završetak Uobičajeni način je 0-10V / PWM kontrola, može se na izbor zamijeniti komunikacijski protokol, detaljan komunikacijski protokol, molimo kontaktirajte tehničko osoblje

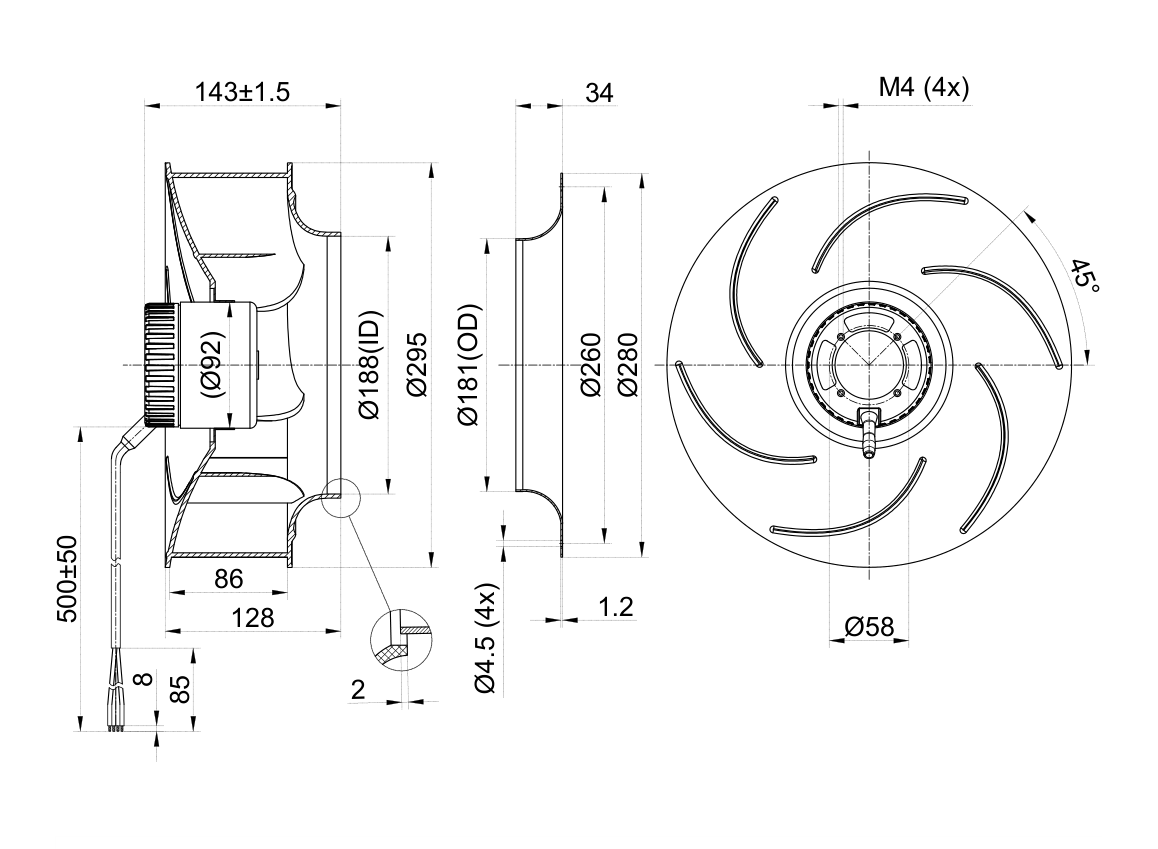

Crtež proizvoda
Sljedeći članak

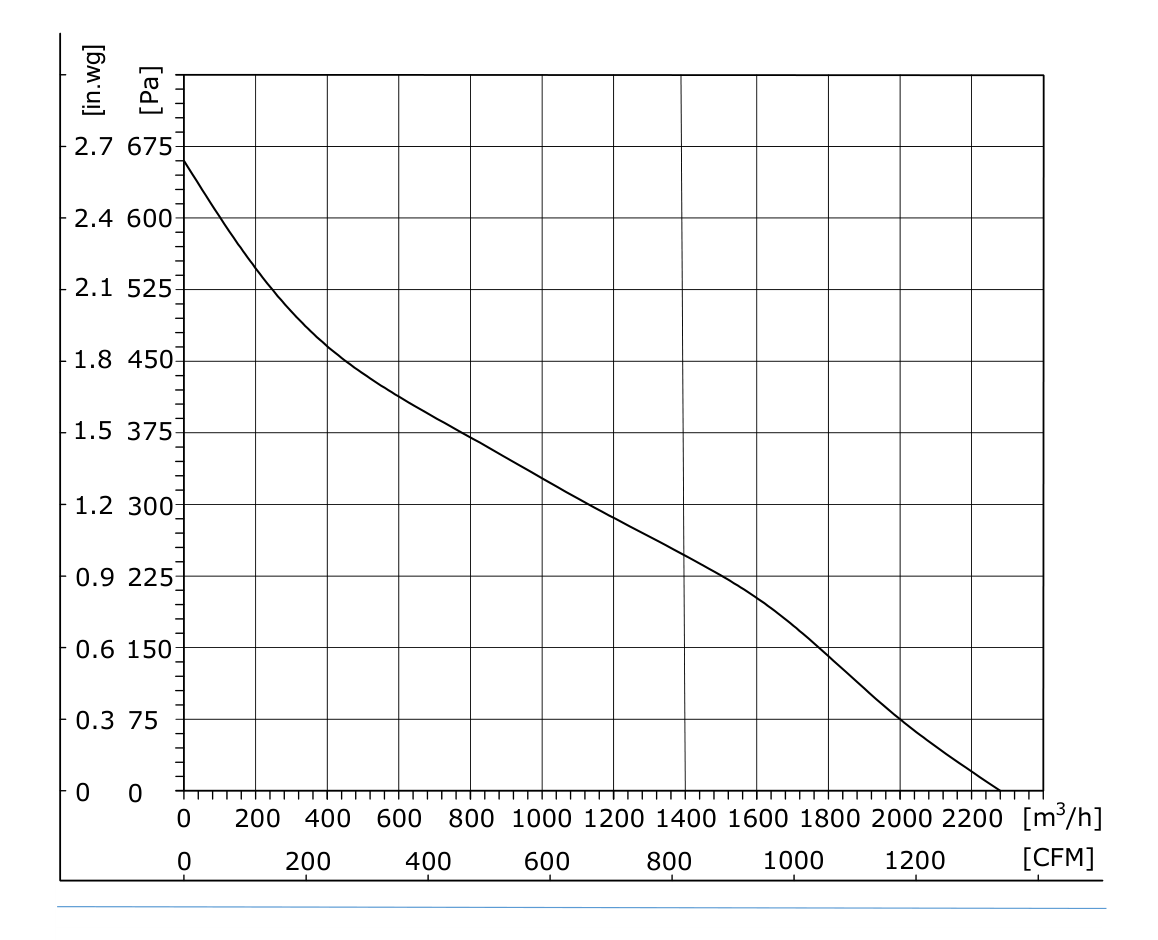

U slučaju da se ne provodi ispitivanje:
i.Podaci o ispitivanju dobivaju se u određenim uvjetima okoliša i načinu instalacije
iI.Ulazno napono---radno napono
iII.Temperatura---Temperatura u sobi 25°C
v. Vlaga---65% RH
Sigurnosna zahtjeva
i. Prilikom uklanjanja ventilatora ne dižite direktno vodenu žicu ventilatora. Ako je olovni žica je prekomjerno napeta, unutarnji zavarivanje dio može pasti
iI.Ne uključujte ili ne isključujte vodeni ugalj ventilatora dok ventilator radi
iII.Ako ventilator ne radi nakon pokretanja, ne dirajte vrtloznik, rotor ili druge dijelove, profesionalno tehničko osoblje mora pregledati ventilator kako bi se spriječilo iznenadno pokretanje ventilatora koje bi uzrokovalo ozljede ruku ili druge osobne dijelove.
iV.Povratna linija i upravljačka linija ventilatora ne mogu se povezati u povratnom smjeru, inače će se izgorjeti
v.Zbog karakteristika mekog pokretanja ventilatora, radi sprečavanja ozljeda, ne dirajte valjak ili druge dijelove ventilatora dok je uključen ili radi s niskim brzinama
vI.Pomognuti ventilator i koristiti ga pod vodstvom stručnog osoblja kako bi se spriječilo dodir djece s ovim proizvodom
u slučaju da je električna cijev oštećena ili iscrpljena, ona se mora vratiti proizvođaču radi popravka ili se mora zamijeniti pod vodstvom proizvođača.
u slučaju da se motor ne koristi u skladu s člankom 6. stavkom 2.
Prednosti:
1. Visoka učinkovitost: FB3G280-24PL-90 isporučuje 2286 m3/h pri 661 Pa uz potrošnju samo 220W, postižući 30-40% uštede energije u odnosu na ekvivalentne AC ventilatore putem FANOVA BLDC tehnologije motora.
2. - Što? Niska buku: Napredna dizajn zaokrugli lajd s optimiziranom geometrijom rotora održava zvučni tlak na 69,9 dB, uz održavanje visokog protoka zraka i pritiska.
3. Slijedi sljedeće: Široki raspon primjene: U skladu s člankom 3. stavkom 1. stavkom 2. točkom (a) Uredbe (EU) br.
4. - Što? Sustavni razvoj: U skladu s člankom 3. stavkom 1. stavkom 2. točkom (a) Uredbe (EZ) br. 765/2008 Komisija je odlučila o uvođenju mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera
- Pet. Jednostavan za ugradnju i održavanje: Kompaktni otisak od 280 mm, kontrola brzine 0-10VDC/PWM, izlazak FG tach i standardni kabel od 500 mm čine ventilator jednostavnim za žice, kontrolu i servis.
Često se javljaju pitanja
P1:Kakve vrste plaćanja podržavate?
Za primjerak, plaćanje je 100% unaprijed; za seriju, 30% unaprijed i 70% prije isporuke
P.2.Hoćete li nam dati uzorke?
A2: Uzorak je dostupan i može se isporučiti u roku od 10 dana
P3:Kako mogu odabrati prikladniji model?
A3: Trebamo informacije kao što su tip ventilatora, količina, veličina, materijal, napon, protok zraka i statički pritisak.
P4:Kako mogu naručiti?
A4: Obično vas citiram u roku od 24 sata nakon što dobijemo vaše upit. Prvo potpišite PI, platite depozit, onda ćemo organizirati proizvodnju. Nakon završetka proizvodnje morate platiti ostatak. Konačno ćemo isporučiti robu.
P5:O prijevozu
U skladu s člankom 3. stavkom 1. Određena brodska tvrtka ili naši špediteri svi mogu biti korišteni u isporuci. Pratimo teret prije nego što dođe.
P6: Koliko je dug garantni period?
A6: Trenutno nudimo 3-godišnju jamstvo kvalitete za naše proizvode, a kao odgovor na trenutne probleme s proizvodima, naša tvrtka pruža podršku liniji, a neki kupci su mogli poboljšati svoje proizvode.
