U slučaju da je to potrebno, može se upotrebljavati i druga metoda.
| Nominalni napon | VDC | 110 |
| Potrošnja struje | A | 2.8±10% |
| Brzina (okr/min) | min -1 | 2850±5% |
| Potrošnja energije | W | 308±10% |
| - Max, što je? Vjetro | CFM / m 3 /H | 1752.6/2978 |
| Maks. statički tlak | U.kg/Pa | 3.14/785 |
50kom
Kada vaš ventilacijski sustav zahtijeva i protok zraka u industrijskom obimu i energetsku učinkovitost visokonaponske DC arhitekture, FB3G280-110AL-20L povratni centrifugalni ventilator je dizajniran tako da pruža. Ovaj model 110VDC gura masivan 2978 m3/h zraka uz stvaranje do 785 Pa statičkog tlaka, što ga čini rješenjem s jednim ventilatorom za vodovod visoke otpornosti i distribuciju na više izlaza. Njegov 280 mm galvanizirani čelični rotor radi na umjerenim 2850 RPM, osiguravajući tiho, bez vibracija rad idealno za proizvodne podove i podatkovne centre. Potrošnja energije od 308 W kompenzirana je superiornim aerodinamičkim dizajnom, smanjujući troškove energije u usporedbi s više manjih ventilatora. Izgrađen s aluminijumskim kućištem odlijevenim i DC motorom bez četkica (BLDCDC102), ovaj ventilator nudi dugotrajnu pouzdanost i nisku održavanje. Prihvaća širok opseg ulaznih struja od 60 do 143VDC, savršeno za industrijske mikrovrčice u stalnom struju i pametne energetske sustave zgrada. Ventilator uključuje toplinsku i pretjeranu zaštitu, plus izolaciju klase F za sigurnost u zahtjevnim okruženjima. Primjene uključuju HVAC ventilaciju, industrijski ispušni plin, telekom skloništa i pritiska čistih soba. Ovaj ventilator je FCC, CE i RoHS certificiran, osiguravajući usklađenost s globalnim tržištem. Partner FANOVE za prilagođene konfiguracije OEM/ODM prilagođene vašim potrebama.

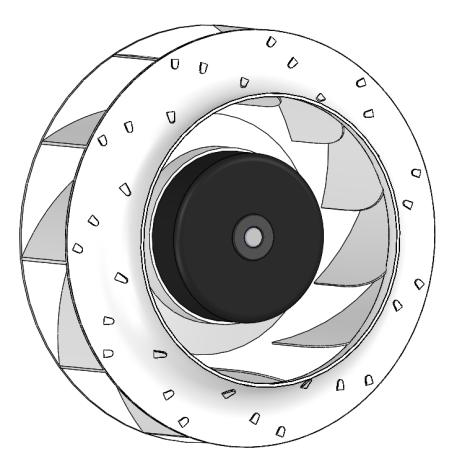

FB3G280-110AL-20L predstavlja vrhunac dizajna visoko napetog centrifugalnog ventilatora u isto vrijeme, kombinirajući rotor velikog promjera s motorom bez četkica visokog učinka kako bi se postigla iznimna aerodinamička snaga. Vratnik, izrađen od galvanizirane čelika prečnika 280 mm, ima geometrijsku rezanu sa zakrivljenim leđima koja optimizira pretvaranje protoka zraka istovremeno smanjujući turbulenciju i buku. Ovaj dizajn oštrice omogućuje ventilatoru da pruži maksimalni protok zraka od 2978 m3/h i statički tlak od 785 Pa, što ga čini idealnim za primjene koje zahtijevaju visoku otpornost na protok zraka, kao što su proširene mreže kanala ili opterećenja HEPA filtracije. Motor, model BLDCDC102, je jedinica jednokratnog strujnog strujnog strujnog strujnog strujnog strujnog strujnog strujnog strujnog strujnog strujnog strujnog sustava bez četkice s pogonom od 110VDC i radnim rasponom od 60 do 143VDC, što osigurava U potpunosti koristi 2,8A i troši 308W, što daje brzinu rotacije od 2850 RPM. Dizajn bez četkica eliminiše mehaničko nošenje komutatora, produžava radni vijek motora i smanjuje elektromagnetne smetnje. Kontrola brzine postiže se putem PWM-a ili analognog ulaza 0-10V, što omogućuje preciznu modulaciju protoka zraka kako bi se poklopilo potražnja u stvarnom vremenu i pridonijelo uštedi energije. Motor je zaštićen toplinskim preopterećenjem i zaštitom za zaključana rotora, dok je izolatorni sustav klasificiran kao F (155 °C) kako bi izdržavao visoke temperature okoline. U skladu s člankom 3. stavkom 2. stavkom 3. ovog Pravilnika, podrijetlo za proizvodnju električne energije iz obnovljivih izvora mora biti opremljeno s sustavom za proizvodnju električne energije. Ventilator je opremljen s dva visokokvalitetna kugla, svaka za životnost od 50.000 sati pri 70 °C; ovi su ležajevi zapečaćeni i unaprijed podmazani za rad bez održavanja u kontinuiranim radnim ciklusima. Električna veza je preko 20AWG kabla dužine 190 mm, završenog golim vodovima za jednostavnu integraciju u upravljačke ploče. Ventilator je dizajniran kako bi zadovoljio standarde CE, RoHS i FCC, uz strogo testiranje vibracija i izdržljivosti. Proces proizvodnje FANOVE osigurava konzistentnost od jedinice do jedinice, a svaki ventilator prolazi 100% funkcionalni test prije isporuke. Za OEM / ODM projekte, parametri ventilatora i konektori mogu se prilagoditi za odgovarajuće zahtjeve sustava, uključujući alternativne dužine kablova, vrste terminala i krivulje za kontrolu brzine.
| DC zaokrugli centrifugalni ventilator |  |
|
| VRSTA | U slučaju da je to potrebno, može se upotrebljavati i druga metoda. | |
| Model | BLDCDC102 | |
| Nominalni napon | VDC | 110 |
| Opseg napona | VDC | 60~143 |
| Potrošnja struje | A | 2.8±10% |
| Brzina (okr/min) | min -1 | 2850±5% |
| Potrošnja energije | W | 308±10% |
| Razina zvučnog tlaka | dB ((A) | 78±5% |
| - Max, što je? Vjetro | CFM / m 3 /H | 1752.6/2978 |

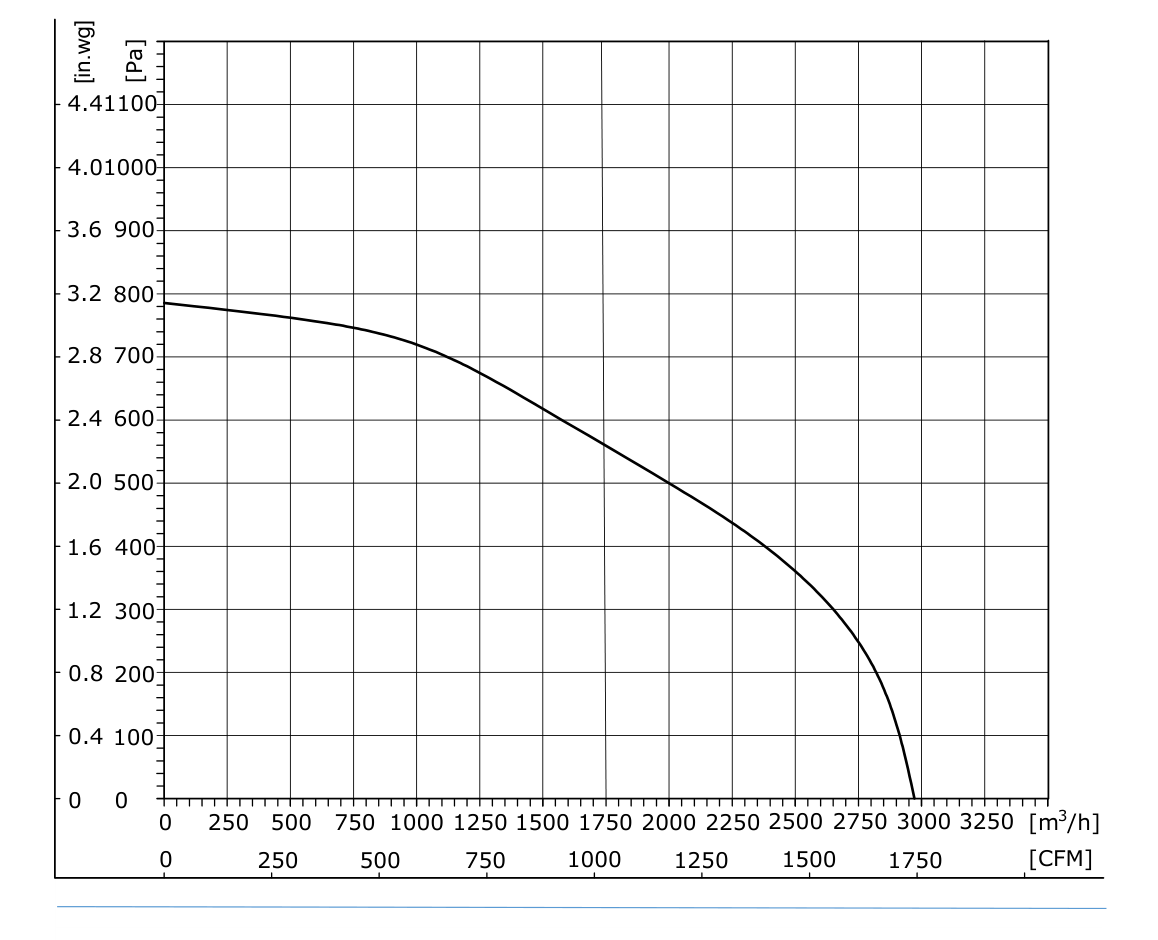

| Maks. statički tlak | U.kg/Pa | 3.14/785 |
| Razred izolacije | ~ | Klasa B |
| Razina zaštite | ~ | IP44 |
| Ulaz kontrole | ~ | s druge strane, za sve druge uređaje, primjenjuje se sljedeći presjek: |
| Izlazni signal | ~ | FG (izlazni tok) |
Napomena:
- Ja. U slučaju da je to potrebno, u skladu s člankom 6. stavkom 2. Dužina kabla može se prilagoditi

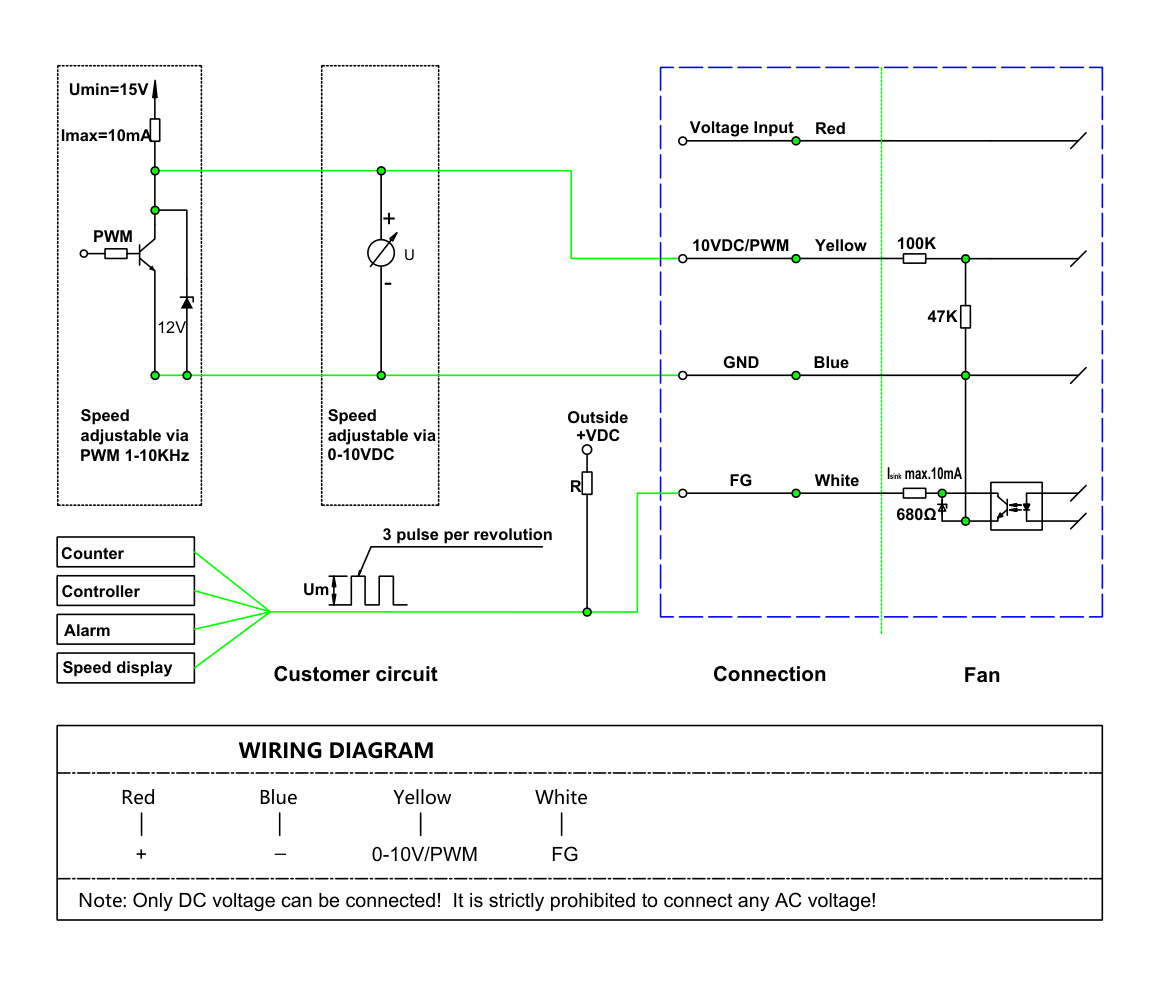

iI. - Završetak Uobičajeni način je 0-10V / PWM kontrola, može se na izbor zamijeniti komunikacijski protokol, detaljan komunikacijski protokol, molimo kontaktirajte tehničko osoblje
U slučaju da se ne provodi ispitivanje:
i.Podaci o ispitivanju dobivaju se u određenim uvjetima okoliša i načinu instalacije
iI.Ulazno napono---radno napono
iII.Temperatura---Temperatura u sobi 25°C
v. Vlaga---65% RH
i. Prilikom uklanjanja ventilatora ne dižite direktno vodenu žicu ventilatora. Ako je olovni žica je prekomjerno napeta, unutarnji zavarivanje dio može pasti
iI.Ne uključujte ili ne isključujte vodeni ugalj ventilatora dok ventilator radi
iII.Ako ventilator ne radi nakon pokretanja, ne dirajte vrtloznik, rotor ili druge dijelove, profesionalno tehničko osoblje mora pregledati ventilator kako bi se spriječilo iznenadno pokretanje ventilatora koje bi uzrokovalo ozljede ruku ili druge osobne dijelove.
iV.Povratna linija i upravljačka linija ventilatora ne mogu se povezati u povratnom smjeru, inače će se izgorjeti
v.Zbog karakteristika mekog pokretanja ventilatora, radi sprečavanja ozljeda, ne dirajte valjak ili druge dijelove ventilatora dok je uključen ili radi s niskim brzinama
vI.Pomognuti ventilator i koristiti ga pod vodstvom stručnog osoblja kako bi se spriječilo dodir djece s ovim proizvodom
u slučaju da je električna cijev oštećena ili iscrpljena, ona se mora vratiti proizvođaču radi popravka ili se mora zamijeniti pod vodstvom proizvođača.
u slučaju da se motor ne koristi u skladu s člankom 6. stavkom 2.
1. Visoka učinkovitost: FB3G280-110AL-20L isporučuje 2978 m3/h pri 785 Pa uz potrošnju samo 308 W, postižući 30-40% uštede energije u odnosu na ekvivalentne AC ventilatore putem FANOVA BLDC tehnologije motora.
2. - Što? S obzirom na to da su u skladu s člankom 77. stavkom 1. 280 mm galvanizirani valjak od čelika otporan je na koroziju, habanje i visoke temperature, što ventilator čini pogodnim za teška industrijska okruženja i korozivne struje plina.
3. Slijedi sljedeće: Široki raspon primjene: U skladu s člankom 3. stavkom 1. točkom (a) ovog članka, za proizvodnju električne energije u Uniji primjenjuje se proizvodnja električne energije u skladu s člankom 3. točkom (a) ovog članka.
4. - Što? Sustavni razvoj: Niskonaponski DC rad omogućuje izravnu integraciju solarne energije i baterije; reciklirani čelični pogon i optimizirani BLDC pogon ispunjavaju ekološke zahtjeve s dugoročnom pouzdanosti.

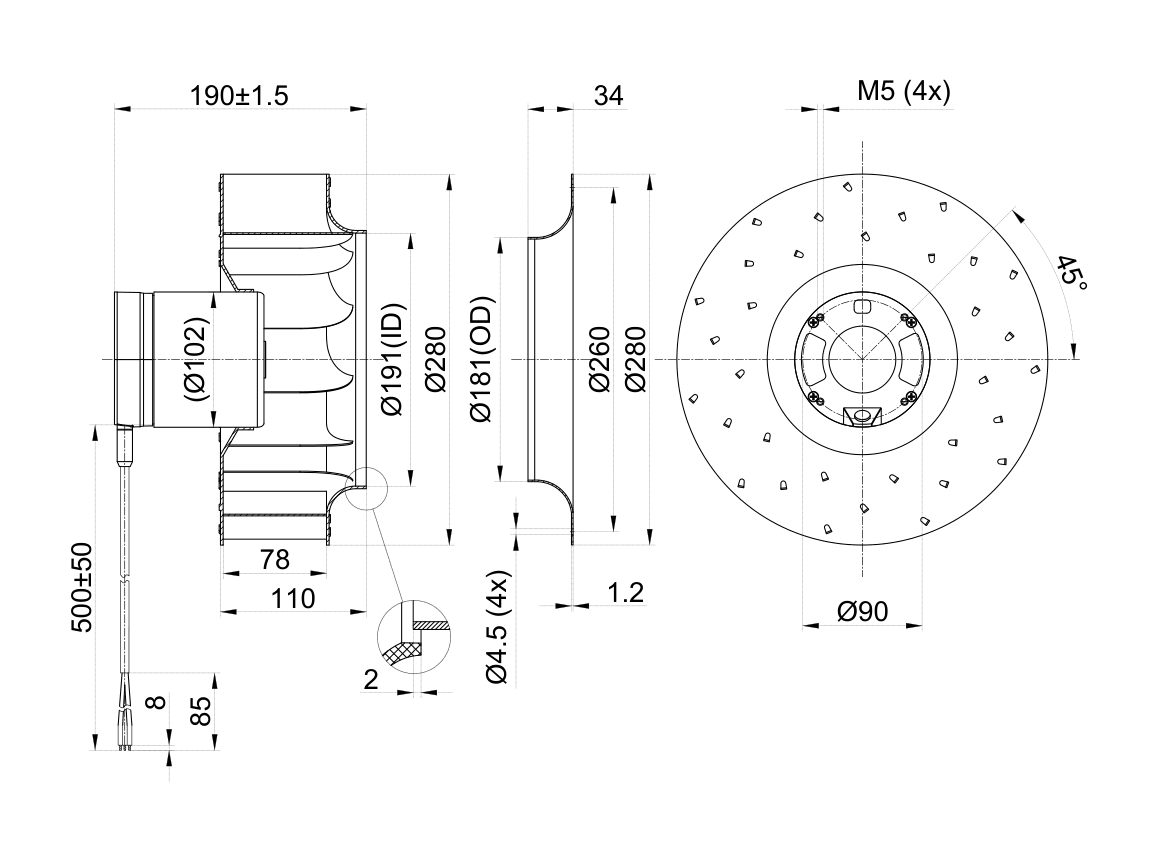

- Pet. Jednostavan za ugradnju i održavanje: Kompaktni otisak od 280 mm, kontrola brzine 0-10VDC/PWM, FG tach izlaz i standardni kabel čine ventilator jednostavnim za žičanu, kontrolu i servis.
