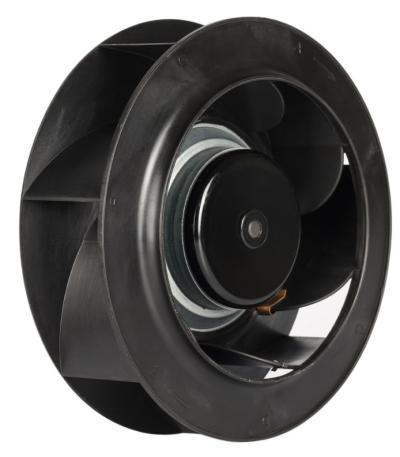

FB3G190-24PL-91 Povratno zakrivljeni centrifugalni ventilator, 24VDC, 190mm, 624,4 m3/h

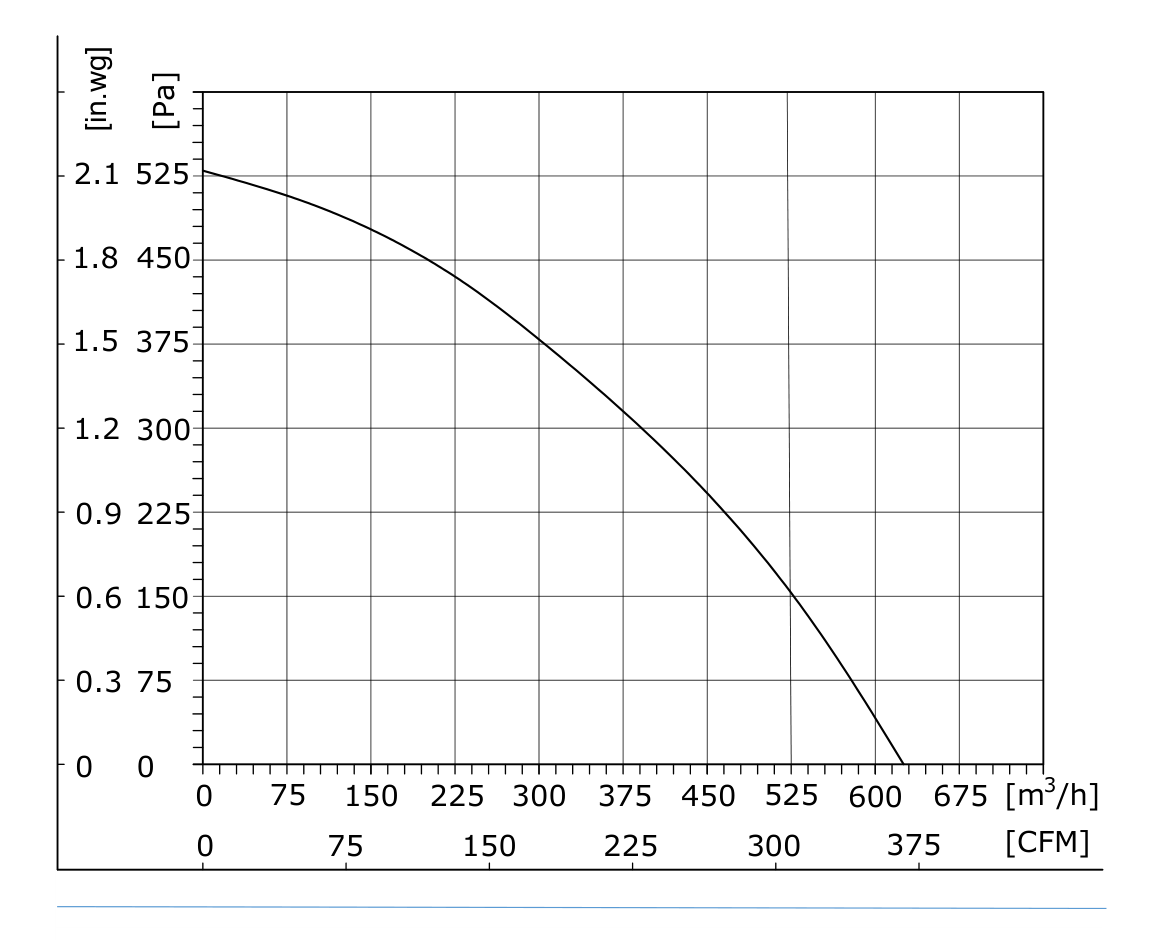

Kada vaša primjena zahtijeva pouzdan protok zraka u udaljenim ili izvan mreže mjestima, FANOVA FB3G190-24PL-91 centrifugalni ventilator s povratnim zakrivljenjem pruža beskompromisnu učinkovitost na sigurnoj platformi 24 VDC. Ovaj model je napravljen s polipropilenskim rotorom ojačanim staklenim vlaknima, a kombinira laganu izdržljivost s izvrsnom kemijskom otpornošću, što ga čini idealnim za okruženja u kojima su korozija i težina zabrinjavajuća. FB3G190-24PL-91 radi na 24 VDC (16-28 V), troši samo 3,6 A i troši samo 86,4 Wa, što je izvanredno za energetski osjetljive konstrukcije koje napajaju baterije ili solarni paneli. Unatoč skromnom otisku snage, proizvodi maksimalni protok zraka od 367,5 CFM (624,4 m3/h) i statički tlak od 2,12 in.wg (530 Pa) pri 3300 RPM, što dokazuje da niska snaga ne znači nizak izlaz. Integrisani motor jednokratnog struje bez četkica (BLDCDC92) osigurava visoku učinkovitost, dug životni vijek i tiho rad pri 71 dB ((A), dok aluminijumski kućište odlijevanjem doda strukturu i učinkovito raspršivanje toplote. Kontrola brzine fleksibilna je putem PWM ili 0-10V signala, što omogućuje preciznu modulaciju protoka zraka kako bi se udovoljavala zahtjevima sustava. Zaštitna oprema uključuje obrnu polarnost i zaštitu zaključanih rotora, izolaciju klase B i konstrukciju IP42 za pouzdan rad u zahtjevnim uvjetima. Podržan je dvostrukim kugličnim ležajevima koji traju 50.000 sati na 40°C, ovaj ventilator je savršen za telekomunikacijske kućišta, medicinske uređaje, hlađenje baterija i sustave obnovljive energije. FANOVA ima ISO9001 certificiranu proizvodnju i usklađenost s CE/UL standardima kako bi vam isporučila komponente koje možete pouzdano integrirati.

FANOVA FB3G190-24PL-91 predstavlja strateški izbor za inženjere koji traže centrifugalni ventilator 24 VDC koji uravnotežava energetsku ekonomičnost s robusnom sposobnošću kretanja zraka. U središtu jedinice nalazi se rotor prečnika 190 mm izgrađen od polipropilena ojačanih staklenim vlaknima, što daje strukturu oštrice koja se odupire deformaciji pod centrifugnim stresom, a istovremeno je do 40% lakša od metalnih ekvivalenta. Ovaj izbor materijala ne samo da smanjuje rotacijsku inerciju za brži odgovor i nižu početnu struju, već također pruža inherentnu otpornost na vlagu, blage kiseline i alkalne pare, produžavajući život u teškim ventilacijskim strujama. U ovom slučaju, u slučaju da je motor u stanju da se koristi za upravljanje, on se može koristiti za upravljanje i za upravljanje motorima. Oko ovog rotora, aluminijumski kućište odlijeveno na izlivanje pruža čvrstu volutu koja minimizira gubitke turbulencije i osigurava točan razmak vrha oštrice, pridonoseći maksimalnom statičkom pritisku ventilatora od 530 Pa i protoku slobodnog zraka od 624,4 m Sastav napaja motor BLDCDC92 bez četkice, dizajn bez senzora koji eliminira nošenje četkice i komutacijski luk, s rotorom visoke gustoće energije (92 mm promjera) s neodimijskim magneti. Elektronski prijenos motora upravlja integrirana kontrolna ploča koja prihvaća ulaz 24 VDC-a (radni prozor 16-28 V) i uzima najviše 3,6 A, što se preovlači na 86,4 W na punoj brzini. Korisnici mogu modulirati protok zraka putem PWM ulaza (frekvencijski opseg 1 kHz do 30 kHz) ili analognog 0-10 V kontrolnog signala, s funkcijom mekog pokretanja koja ograničava struju za zaštitu napajanja. U ventilator je također uključen izlazak tachometra (otvoreni kolektor, 3 impulsa po revoluciji) za praćenje brzine u stvarnom vremenu, omogućavajući kontrolu zatvorenog ciklusa u preciznim HVAC ili sustavima toplinskog upravljanja. Električki, jedinica je zaštićena od obrnutog polariteta, prekoračne struje i zaključanih uvjeta rotora, dok su uzvijanja motora izolirana do klase B (130 ° C), osiguravajući toplinsku otpornost do maksimalne radne temperature od 70 ° C. Za mehaničku pouzdanost, Kablovski skup se sastoji od 20 AWG vodiča dužine 500 mm, odvojenih i konzerviranih za sigurnu vezu s terminalnim blokovima ili priključcima, a kućište je zapečaćeno na IP42, štiteći od vertikalnih kapljica vode i čvrstih čestica većih od 1 Ako je ventilator u stanju da se izbaci iz ventilacije, mora se koristiti i ventilator za otpuštanje. FB3G190-24PL-91 proizveden je prema FANOVinim ISO9001:2015 certificiranim postupcima, a svaka jedinica je 100% testirana na protok zraka, struju i buku prije isporuke. U skladu je s CE (LVD i EMC direktive) i RoHS usklađenost, s UL certifikatom dostupan na zahtjev za Sjevernu Ameriku. Bez obzira da li je integriran u sustave za skladištenje energije u baterijama, ventilaciju na sunčevu energiju, pomorsku elektroniku ili medicinsku dijagnostičku opremu, ovaj ventilator nudi uvjerljivu mješavinu niske potrošnje energije, otpornosti materijala i precizne kontrole, koju podupiru FANO

DC zaokrugli centrifugalni ventilator
VRSTA	Sljedeći članak:
Model	BLDCDC92

i. Prilikom uklanjanja ventilatora ne dižite direktno vodenu žicu ventilatora. Ako je olovni žica je prekomjerno napeta, unutarnji zavarivanje dio može pasti

iI.Ne uključujte ili ne isključujte vodeni ugalj ventilatora dok ventilator radi

iII.Ako ventilator ne radi nakon pokretanja, ne dirajte vrtloznik, rotor ili druge dijelove, profesionalno tehničko osoblje mora pregledati ventilator kako bi se spriječilo iznenadno pokretanje ventilatora koje bi uzrokovalo ozljede ruku ili druge osobne dijelove.

iV.Povratna linija i upravljačka linija ventilatora ne mogu se povezati u povratnom smjeru, inače će se izgorjeti

v.Zbog karakteristika mekog pokretanja ventilatora, radi sprečavanja ozljeda, ne dirajte valjak ili druge dijelove ventilatora dok je uključen ili radi s niskim brzinama

vI.Pomognuti ventilator i koristiti ga pod vodstvom stručnog osoblja kako bi se spriječilo dodir djece s ovim proizvodom

u slučaju da je električna cijev oštećena ili iscrpljena, ona se mora vratiti proizvođaču radi popravka ili se mora zamijeniti pod vodstvom proizvođača.

u slučaju da se motor ne koristi u skladu s člankom 6. stavkom 2.

1. Visoka učinkovitost: FB3G190-24PL-91 isporučuje 624,4 m3/h pri 530 Pa dok koristi samo 86,4 W, postižući 30-40% uštede energije u odnosu na ekvivalentne AC ventilatore kroz FANOVA-inu BLDC tehnologiju motora.

2. - Što? S obzirom na to da su u skladu s člankom 77. stavkom 1. U skladu s člankom 3. stavkom 1. stavkom 2. ovog članka, poduzeća koja su poduzeta odluka o uvođenju proizvoda u skladu s člankom 3. stavkom 1. stavkom 1.

3. Slijedi sljedeće: Široki raspon primjene: U skladu s člankom 3. stavkom 1. točkom (a) ovog članka, za proizvodnju električne energije u Uniji primjenjuje se proizvodnja električne energije u skladu s člankom 3. točkom (a) ovog članka.

4. - Što? Sustavni razvoj: Niskonaponski DC rad omogućuje izravnu integraciju solarne energije i baterije; reciklirani čelični pogon i optimizirani BLDC pogon ispunjavaju ekološke zahtjeve s dugoročnom pouzdanosti.

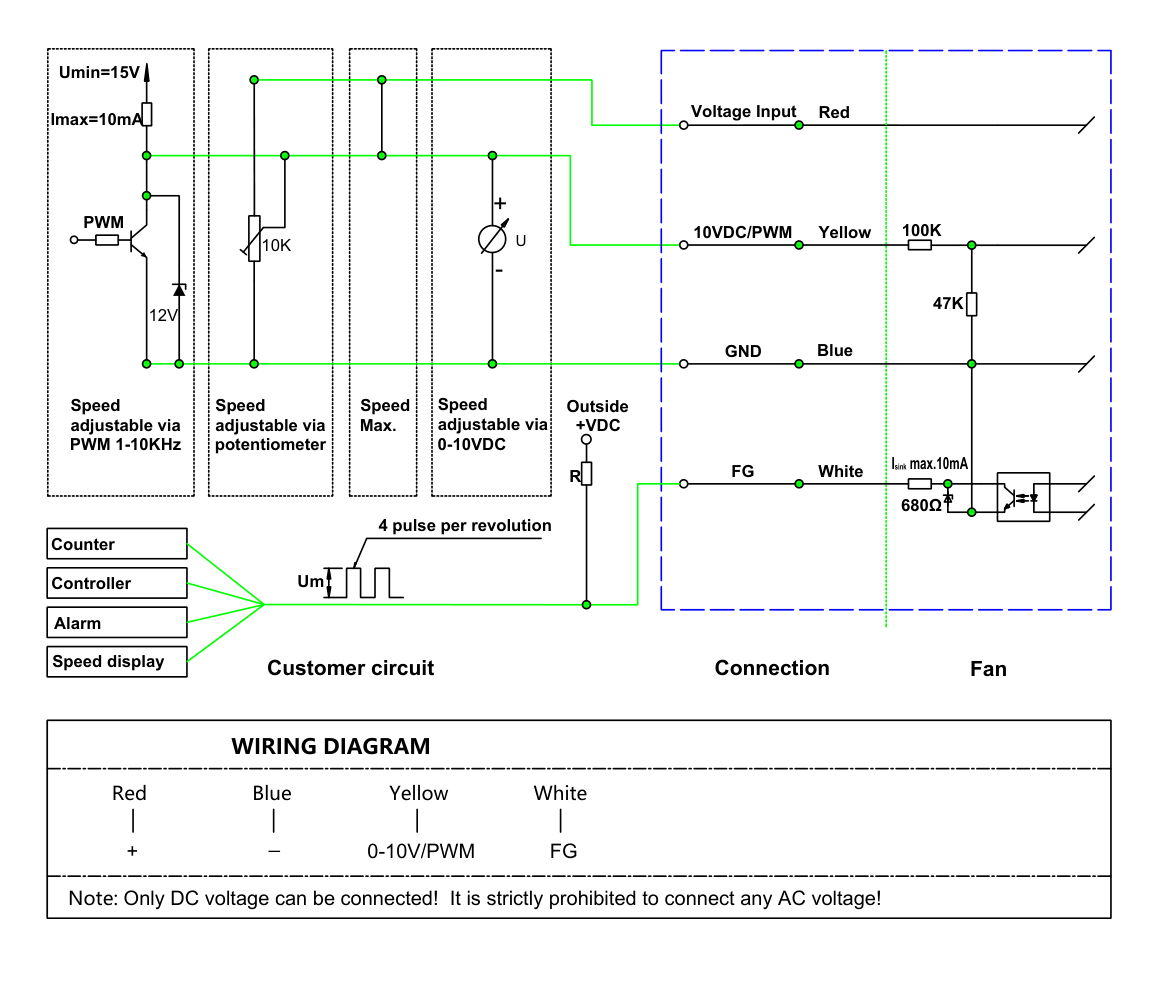

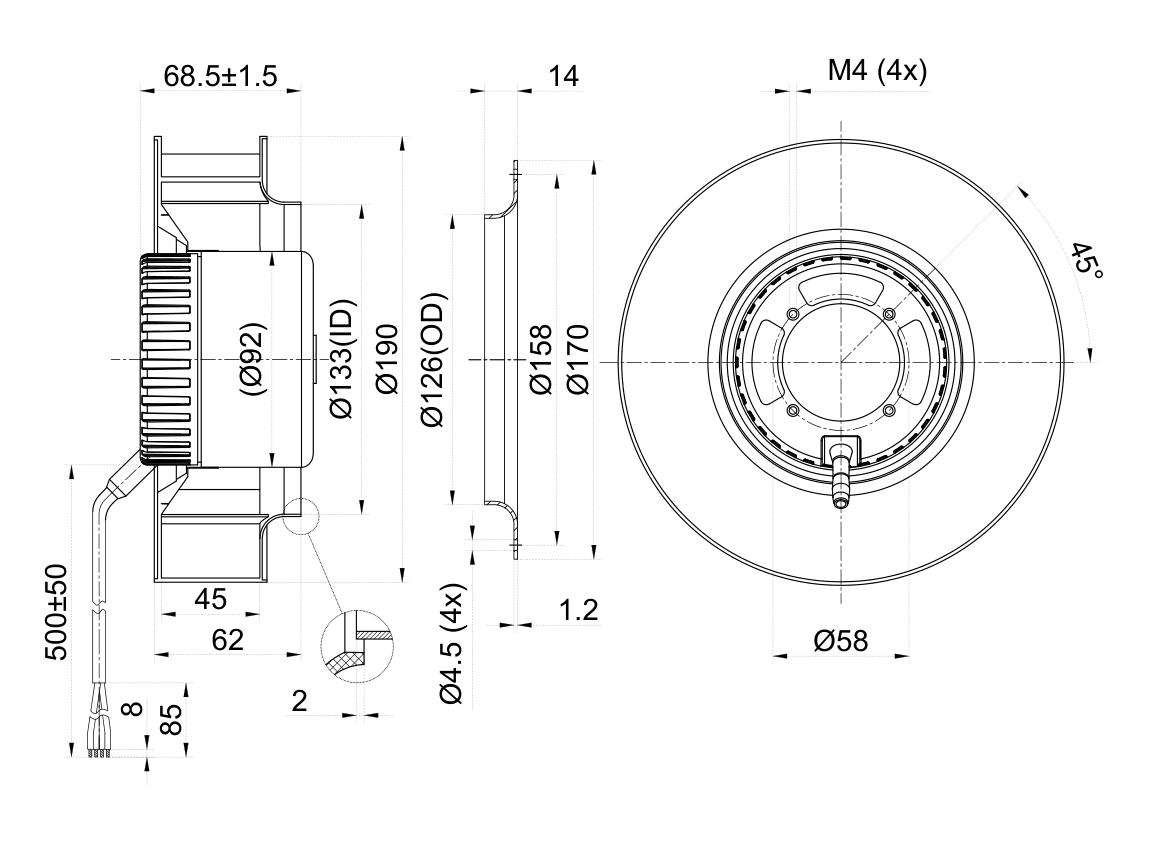

- Pet. Jednostavan za ugradnju i održavanje: Kompaktni otisak od 190 mm, kontrola brzine 0-10VDC/PWM, izlazak FG tach i standardni kabel čine ventilator jednostavnim za žičanu, kontrolu i servis.

P1:Kakve vrste plaćanja podržavate?

Za primjerak, plaćanje je 100% unaprijed; za seriju, 30% unaprijed i 70% prije isporuke

P.2.Hoćete li nam dati uzorke?

A2: Uzorak je dostupan i može se isporučiti u roku od 10 dana

P3:Kako mogu odabrati prikladniji model?

A3: Trebamo informacije kao što su tip ventilatora, količina, veličina, materijal, napon, protok zraka i statički pritisak.

P4:Kako mogu naručiti?

A4: Obično vas citiram u roku od 24 sata nakon što dobijemo vaše upit. Prvo potpišite PI, platite depozit, onda ćemo organizirati proizvodnju. Nakon završetka proizvodnje morate platiti ostatak. Konačno ćemo isporučiti robu.

P5:O prijevozu

U skladu s člankom 3. stavkom 1. Određena brodska tvrtka ili naši špediteri svi mogu biti korišteni u isporuci. Pratimo teret prije nego što dođe.

P6: Koliko je dug garantni period?

A6: Trenutno nudimo 3-godišnju jamstvo kvalitete za naše proizvode, a kao odgovor na trenutne probleme s proizvodima, naša tvrtka pruža podršku liniji, a neki kupci su mogli poboljšati svoje proizvode.
