FB3G175-1ALH-7A
| Nennspannung | VAC | 115 |
| Stromaufnahme | Ein | 0.6 |
| Geschwindigkeit (U/min) | min -1 | 2850 |
| Stromverbrauch | W | 35 |
| Max. Luftdurchsatz | CFM / m 3 /H | 320/544 |
| Max. statischer Druck | In.wg /Pa | 1.61/402 |
50 Stück
Bei nur 59 dB(A) , die FB3G175-1ALH-7A ist leiser als eine normale Unterhaltung – speziell entwickelt für Bibliotheken, Krankenhausstationen, Hotel-HLKS-Systeme und hochwertige Büro-Lüftungskonzepte, bei denen akustischer Komfort unverzichtbar ist. Der BLEC72-EC-Motor treibt ein 175 mm großes rückwärtsgekrümmtes Laufrad mit 2850 U/min an und fördert dabei 544 m³/h (320 CFM) bei einem statischen Druck von 402 Pa, wobei nur 35 W verbraucht werden. Die größere, 175 mm umfassende Förderfläche ermöglicht bei niedrigerer Drehzahl einen höheren Luftstrom im Vergleich zu kleineren Ventilatoren, wodurch sowohl Geräuschentwicklung als auch Energieverbrauch reduziert werden. Der Betrieb erfolgt an der gängigen Netzspannung von 115 V AC, 50/60 Hz und erlaubt den direkten Einbau in nordamerikanische und japanische Anlagen ohne Transformator. Geschwindigkeitsregelung über 0–10 V DC bzw. PWM mit FG-Drehzahlgeber (3 Impulse/Umdrehung). CE-, RoHS-, ISO 9001- und ErP 2026-zertifiziert; Lager-Lebensdauer (L10) beträgt 50.000 Stunden.

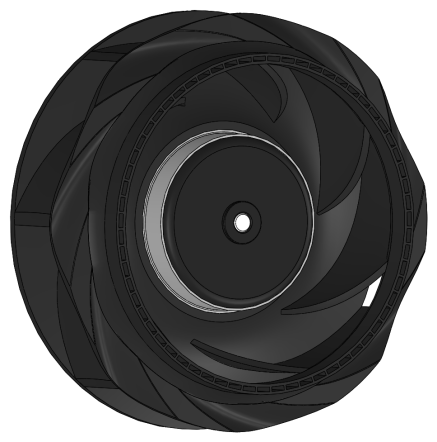

Die FB3G175-1ALH-7A kombiniert einen externen Rotor-EC-Motor BLEC72 mit einem 7-Flügel-175-mm-Laufrad aus glasfaserverstärktem Polypropylen (PP), das bei bemerkenswert niedriger Drehzahl einen hohen Luftstrom erzielt – dem optimalen Drehzahlbereich von 2850 U/min, in dem aerodynamische Effizienz und akustische Leistung zusammenkommen. Bei nur 0,6 A Stromaufnahme bei 115 V AC erzeugt er 35 W Leistung und liefert 544 m³/h bei 402 Pa. Die Dualfrequenzfähigkeit für 50/60 Hz gewährleistet eine konsistente Leistung sowohl bei nordamerikanischen 60-Hz-Stromnetzen als auch bei japanischen 50-Hz-Anlagen. Der Eingangsspannungsbereich von 92–138 V AC bewältigt Spannungsschwankungen. Das Gehäuse aus Druckgussaluminium bietet Schutzart IP44 und eine effektive Wärmeableitung. Kugellager ermöglichen die Montage in beliebiger Lage mit einer L10-Lebensdauer von über 50.000 Stunden bei 40 °C. Schutzfunktionen: Weichanlauf, Strombegrenzung, Unterspannungs-/Überspannungsschutz, thermischer Überlastschutz, Blockierrotorschutz, Verpolungsschutz. CE-, RoHS-, ISO9001-, ErP2026-konform sowie konform mit EN ISO 12100 und EN 60204-1 sowie EMV-Richtlinien.
| EC-Rückwärts-Kreisgebläse |  |
|
| Typ | FB3G175-1ALH-7A | |
| Modell | BLEC72 | |
| Phase | ~ | 1~ |
| Nennspannung | VAC | 115 |
| Frequenz | HZ | 50/60 |
| Spannungsbereich | VAC | 92~138 |
| Stromaufnahme | Ein | 0.6 |
| Geschwindigkeit (U/min) | min -1 | 2850 |
| Stromverbrauch | W | 35 |
| Schalldruckpegel | db(a) | 59 |

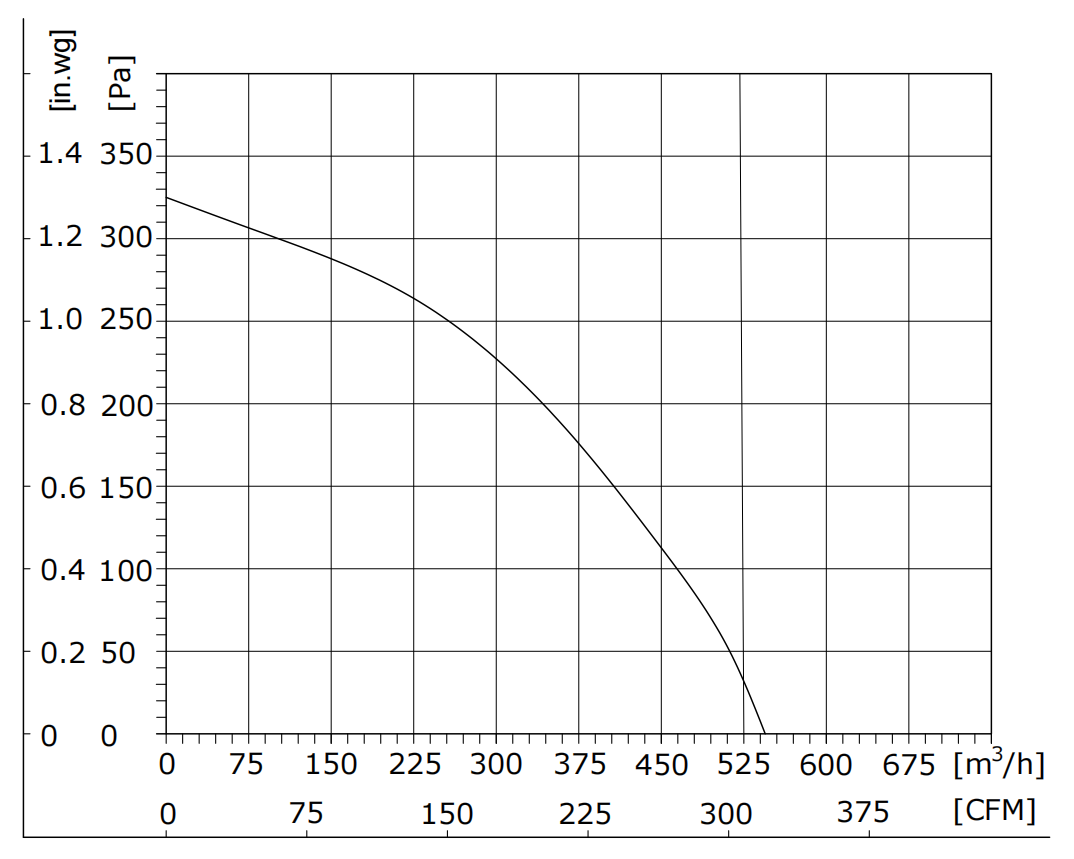

| Max. Luftdurchsatz | CFM / m 3 /H | 320/544 |
| Max. statischer Druck | In.wg /Pa | 1.61/402 |
| Isolationsklasse | ~ | Klasse B |
| Schutzgrad | ~ | IP44 |

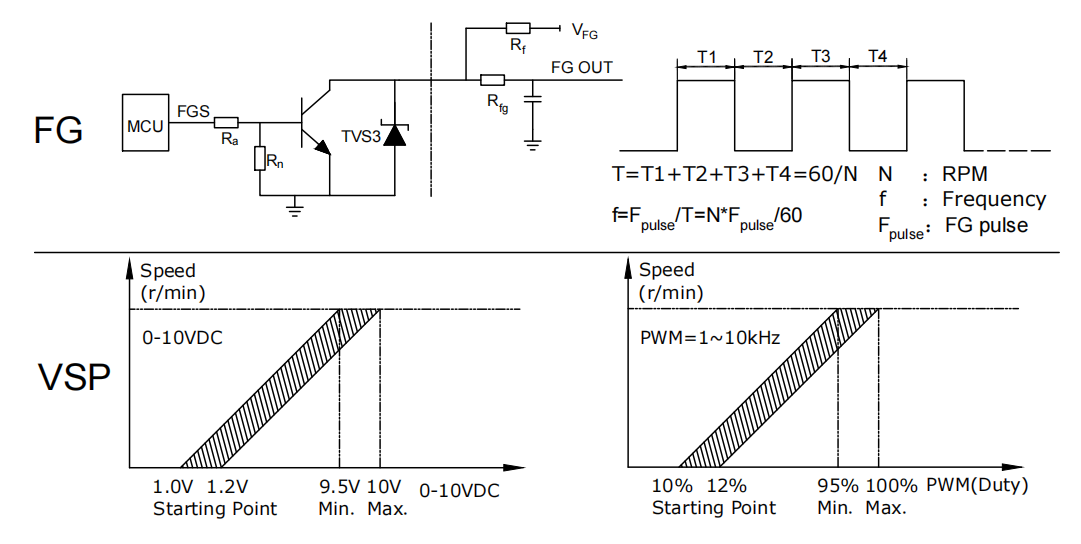

| Steuerungseingang | ~ | 0~10 VDC / PWM |
| Signal-Ausgabe | ~ | FG (Drehzahlausgang) |
Anmerkungen:
I. Standardkabellänge. Anpassbar.

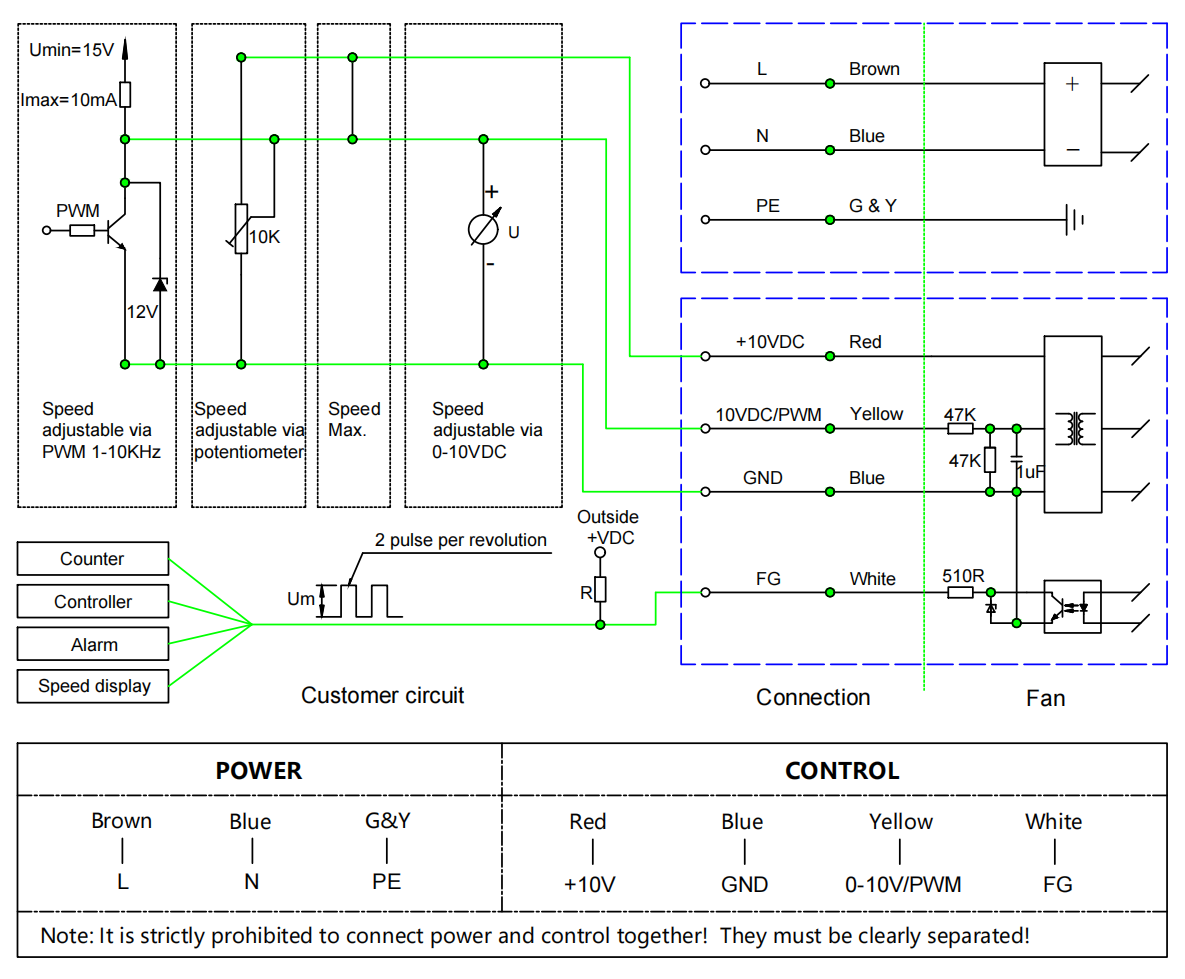

II. 0–10 V/PWM-Steuerung. Modbus RTU RS485 optional.
Testbedingungen:
I. Angegebene Umgebung und Einbaumethode.
II. Eingangsspannung – Betriebsspannung.
III. Temperatur – Raumtemperatur 25 °C.
IV. Luftfeuchtigkeit – 65 % rel. Luftfeuchte.
I. Beim Entfernen des Lüfters nicht direkt am Anschlusskabel des Lüfters ziehen. Bei übermäßiger mechanischer Belastung des Kabels kann die innere Lötstelle abreißen.
II. Den Anschlussstecker des Lüfters nicht ein- oder ausstecken, während der Lüfter in Betrieb ist.
III. Falls der Lüfter nach dem Einschalten nicht funktioniert, den Laufrad-, Rotor- oder andere Teile nicht berühren; eine fachkundige technische Person muss den Lüfter prüfen, um Verletzungen an Hand oder anderen Körperteilen durch einen plötzlichen Start des Lüfters zu vermeiden.
IV. Aufgrund der Soft-Start-Eigenschaften des Lüfters: Um Verletzungen zu vermeiden, das Laufrad oder andere Teile des Lüfters nicht berühren, solange der Lüfter eingeschaltet ist oder mit niedriger Drehzahl läuft.
V. Der Ventilator darf nur unter Anleitung von Fachpersonal betrieben und verwendet werden, um zu verhindern, dass Kinder mit diesem Produkt in Berührung kommen.
VI. Falls die Stromleitung abgenutzt oder beschädigt ist, muss sie an den Hersteller zurückgesandt werden, um von diesem repariert oder unter dessen Anleitung ausgetauscht zu werden.
VII. Als Bestandteil des Ventilators wird nicht empfohlen, den Motor allein ohne Laufrad oder Last zu betreiben.
1. Flüsterleise 59 dB: Leiser als eine normale Unterhaltung: Der FB3G175-1ALH-7A ist für geräuschkritische Umgebungen konzipiert – Krankenhausstationen, Bibliotheken, Premium-Büros und Hotel-Klimaanlagen. Der große 175-mm-Laufrad läuft mit nur 2850 U/min und erzielt so einen hohen Luftdurchsatz, ohne das hochfrequente Pfeifen kleinerer, schneller drehender Lüfter zu verursachen.
2. Größeres Gehäuse, höhere Förderleistung: Das 175-mm-Laufrad fördert 544 m³/h bei lediglich 2850 U/min – mehr Luftmenge als konkurrierende 133-mm-Lüfter, dabei langsamer und leiser laufend. Der statische Druck von 402 Pa bewältigt kanalgebundene Systeme mit mittlerem Widerstand.
3. Für US-/Japan-Netz geeignet: 115 V AC, 50/60 Hz mit einer Toleranz von 92–138 V AC. Direkter Ersatz für nordamerikanische und japanische Geräte ohne Transformator oder Konverter.
4. Ultraeffizient mit nur 35 W: Die EC-Motortechnologie liefert 544 m³/h bei nur 35 W – ein Ersatz für herkömmliche 115-V-AC-PSC-Lüfter mit einem Verbrauch von 80–120 W. Die Stromaufnahme von nur 0,6 A lässt ausreichend Reserven auf Standard-15-A-Stromkreisen.
5. Zertifiziert und zuverlässig: CE, RoHS, ISO 9001, ErP 2026. Aluminium-Druckguss, IP44, Kugellager mit einer Lebensdauer von über 50.000 Stunden (L10). OEM/ODM mit kundenspezifischer Spannung, Steckverbindern und Kabeln. Muster innerhalb von 7 Tagen, Serienproduktion in 14–21 Tagen.
F1: Welche Zahlungsarten unterstützen Sie?
A1: Für Musterbestellungen ist die vollständige Vorauszahlung erforderlich; bei Großbestellungen beträgt die Anzahlung 30 %, der Restbetrag von 70 % wird vor Versand fällig.
Q2: Stellen Sie Muster zur Verfügung?
A2: Muster sind verfügbar und können innerhalb von 7 Tagen für Standardmodelle geliefert werden.
F3: Wie kann ich ein geeigneteres Modell auswählen?
A3: Wir benötigen Informationen wie Ventilatortyp, Menge, Größe, Material, Spannung, Luftstrom und statischen Druck.
F4: Wie kann ich die Bestellung aufgeben?
A4: In der Regel unterbreiten wir Ihnen innerhalb von 24 Stunden nach Erhalt Ihrer Anfrage ein Angebot. Zunächst unterzeichnen Sie die Proforma-Rechnung (PI), leisten die Anzahlung, und dann organisieren wir die Produktion. Nach Abschluss der Produktion ist die Restzahlung fällig. Schließlich versenden wir die Ware.
Q5: Zum Transport
A3: Alle verfügbaren Versandarten sind möglich, Expressversand, Luft- oder Seefracht. Beauftragte Speditionen oder unsere eigenen Spediteure können für den Versand genutzt werden. Wir verfolgen die Sendungen vollständig bis zur Ankunft der Ware bei Ihnen.
Q6: Wie lange ist die Garantiezeit?
A6: Derzeit bieten wir für unsere eigenen Produkte eine dreijährige Qualitätsgarantie. Bei aktuellen Produktproblemen bietet unser Unternehmen telefonische Unterstützung, und einige Kunden konnten ihre Produkte dadurch verbessern.
