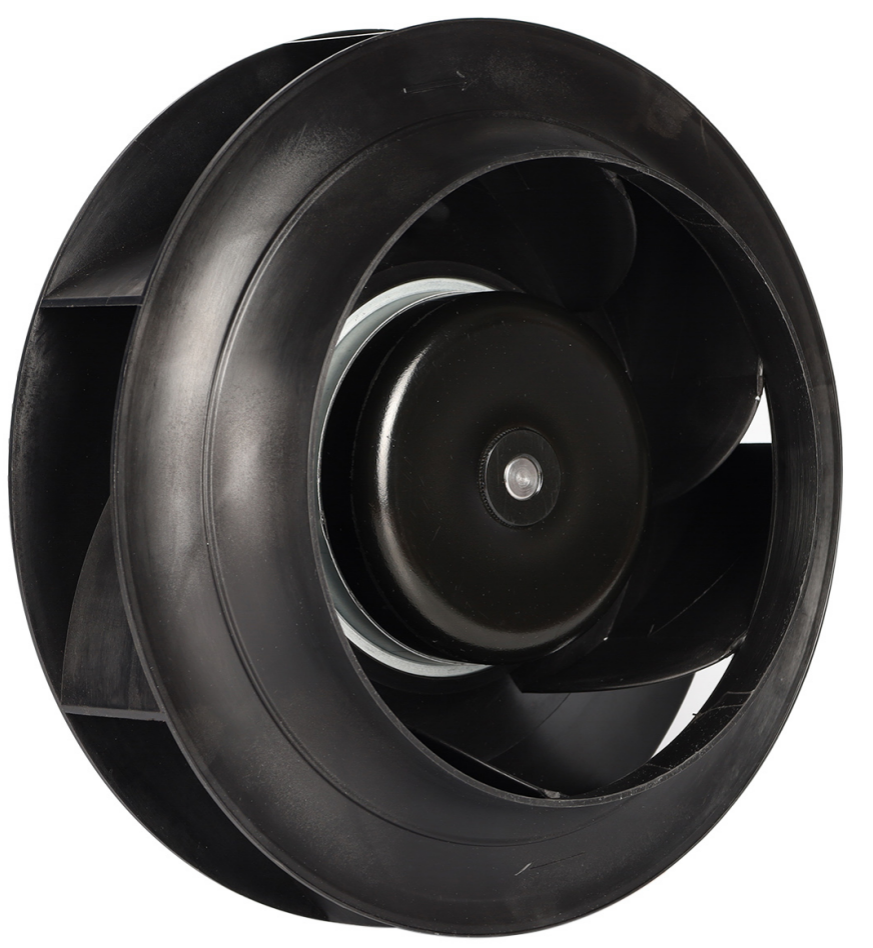

Quạt ly tâm một chiều ngược chiều kim đồng hồ loại DC FB3G250-24PL-90, 24 VDC, 250 mm, 1124,5 m3/h

Mô tả ngắn gọn

Các FB3G250-24PL-90 là quạt ly tâm ngược một chiều 24 VDC siêu yên tĩnh, hoạt động ở mức độ ồn chỉ 69 dB(A) — thấp hơn mức độ âm thanh của cuộc trò chuyện thông thường — đồng thời tạo lưu lượng khí đạt 1124,5 m³/giờ ở áp suất tĩnh 420 Pa. Quạt chỉ tiêu thụ 72 W từ pin 24 V tiêu chuẩn hoặc hệ thống điện mặt trời, nhờ đó đạt được sự cân bằng xuất sắc giữa độ thoải mái về âm thanh, hiệu quả năng lượng và hiệu suất đáng tin cậy. Động cơ BLDC92 không chổi than hoạt động trong dải điện áp đầu vào rộng từ 16–28 VDC, rất phù hợp với các trạng thái pin thay đổi trong các ứng dụng ngoài lưới điện và di động. Ở trung tâm của quạt là bánh công tác cong ngược chính xác kết hợp với đầu ra cảm biến tốc độ FG tích hợp, cung cấp phản hồi tốc độ thời gian thực ở 2050 vòng/phút, tương thích với điều khiển 0–10 VDC và PWM nhằm tích hợp tự động hóa liền mạch. Với khả năng bảo vệ chống xâm nhập đạt chuẩn IP44, cách điện cấp B và tuổi thọ dịch vụ L10 lên đến 50.000 giờ, quạt kích thước 250 mm này được thiết kế đặc biệt cho các môi trường nhạy cảm với tiếng ồn, yêu cầu thông gió một chiều đáng tin cậy. Các ứng dụng lý tưởng bao gồm làm mát thiết bị y tế, hút khí độc trong phòng thí nghiệm, hệ thống HVAC văn phòng, máy thông gió tái sử dụng năng lượng dân dụng, thông gió khoang lưu trữ pin và kiểm soát khí hậu cho các nơi trú ẩn di động. Sản phẩm đã được chứng nhận CE và RoHS.

Thông số sản phẩm

Ở trung tâm của FB3G250-24PL-90 là động cơ một chiều không chổi than (BLDC92) kiểu roto ngoài, điều khiển quạt ly tâm cong ngược có đường kính 250 mm, được tối ưu hóa để vận hành êm ái ở tốc độ 2050 vòng/phút. Thiết kế khí động học đạt hiệu suất 75–80%, chuyển đổi chỉ 72 W điện một chiều thành lưu lượng khí 1124,5 m³/giờ ở áp suất tĩnh lên đến 420 Pa — đảm bảo hoạt động gần như im lặng với mức ồn chỉ 69 dB(A), đồng thời giảm tiêu thụ năng lượng từ 30–40% so với các quạt xoay chiều (AC) tương đương. Dải điện áp đầu vào rộng từ 16–28 VDC cùng dòng điện tiêu thụ chỉ 3,0 A đảm bảo hiệu suất ổn định trong suốt chu kỳ xả pin, do đó phù hợp với các hệ thống điện một chiều (DC) sử dụng nguồn năng lượng mặt trời trực tiếp, pin dự trữ hoặc lắp trên phương tiện giao thông. Giao diện điều khiển toàn diện hỗ trợ tín hiệu tương tự 0–10 VDC và tín hiệu số PWM (tần số 1–10 kHz) để điều chỉnh tốc độ vô cấp, trong khi đầu ra cảm biến tốc độ FG cung cấp phản hồi tốc độ vòng/phút (RPM) theo thời gian thực nhằm tích hợp vòng kín với PLC, vi điều khiển hoặc hệ thống quản lý tòa nhà. Các tính năng bảo vệ tích hợp bao gồm khởi động mềm, giới hạn dòng điện, bảo vệ khi roto bị khóa và bảo vệ chống phân cực ngược ở đầu vào điện một chiều. Vỏ quạt được đúc từ nhôm nguyên khối với khả năng chống nước và vật rắn (IP44), ngăn chặn các tia nước bắn vào và các vật thể có kích thước lớn hơn 1 mm. Cụm ổ bi cho phép lắp đặt ở mọi hướng, còn cách điện điện loại B đảm bảo vận hành an toàn trong nhiệt độ môi trường lên đến 130°C. Quạt được thiết kế để đạt tuổi thọ L10 là 50.000 giờ ở nhiệt độ môi trường 40°C với mức bảo trì tối thiểu nhờ vào thiết kế động cơ không chổi than; đây là giải pháp lý tưởng cho các ứng dụng đòi hỏi nghiêm ngặt về vận hành im lặng, tiêu thụ công suất thấp và khả năng tương thích với nguồn điện một chiều.

Ngày định mức

Quạt ly tâm ngược dòng một chiều
Loại	FB3G250-24PL-90
Mô hình	BLDC92

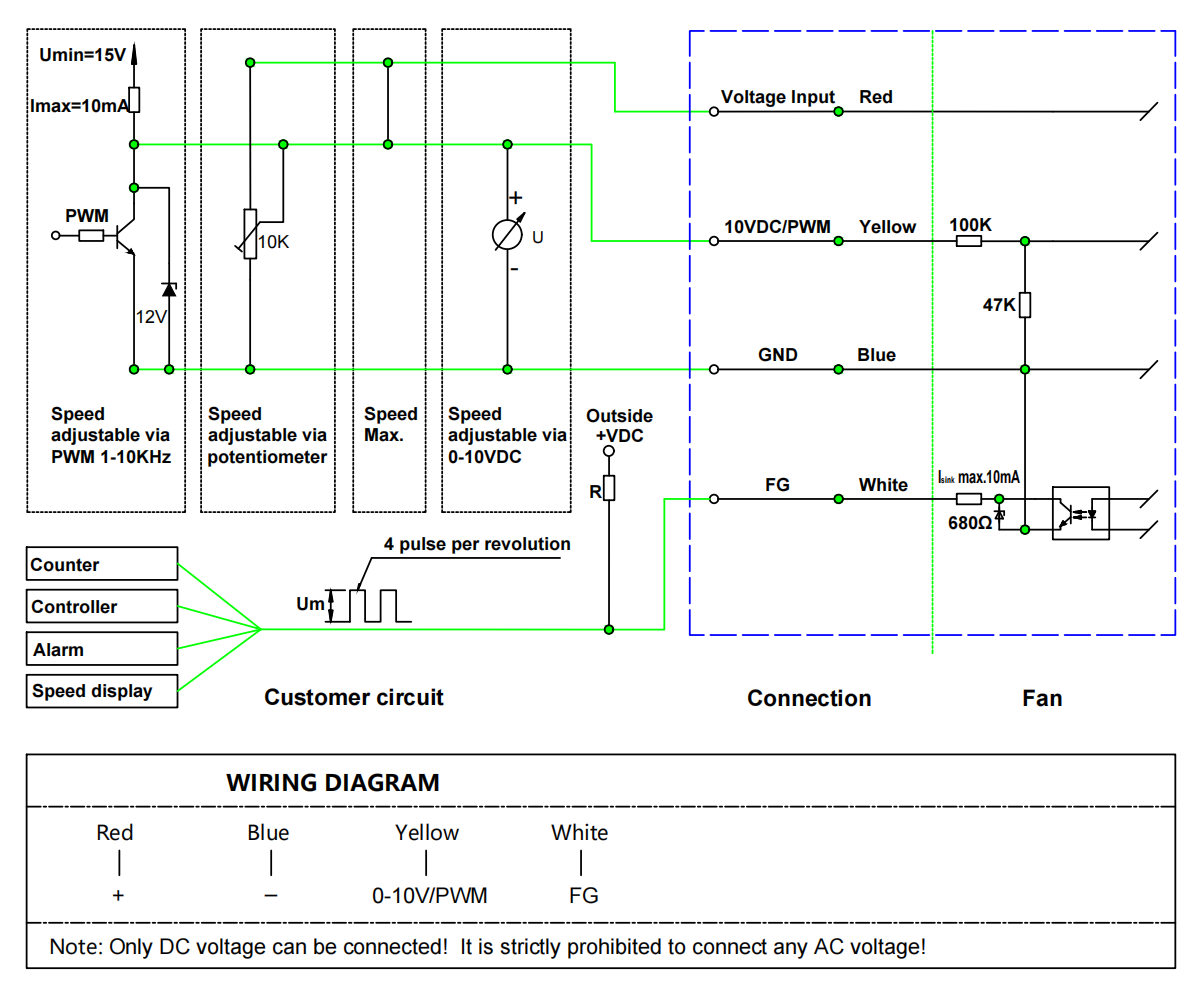

Sơ đồ kết nối

Ghi chú:

I. Chiều dài dây dẫn tiêu chuẩn là 300 mm; chiều dài tùy chỉnh có sẵn theo yêu cầu.

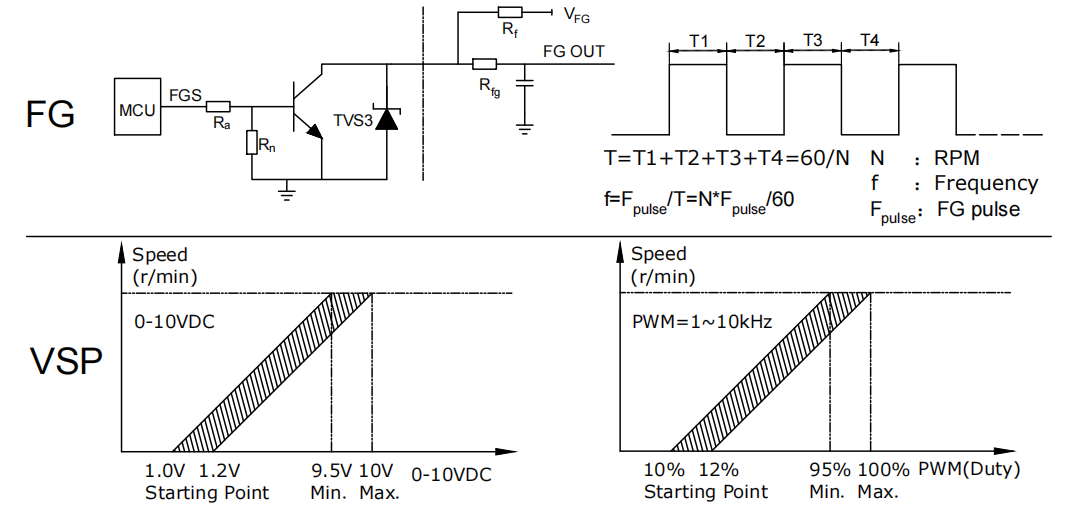

II. Điều khiển thông qua tín hiệu tương tự 0–10 VDC hoặc tín hiệu số PWM.

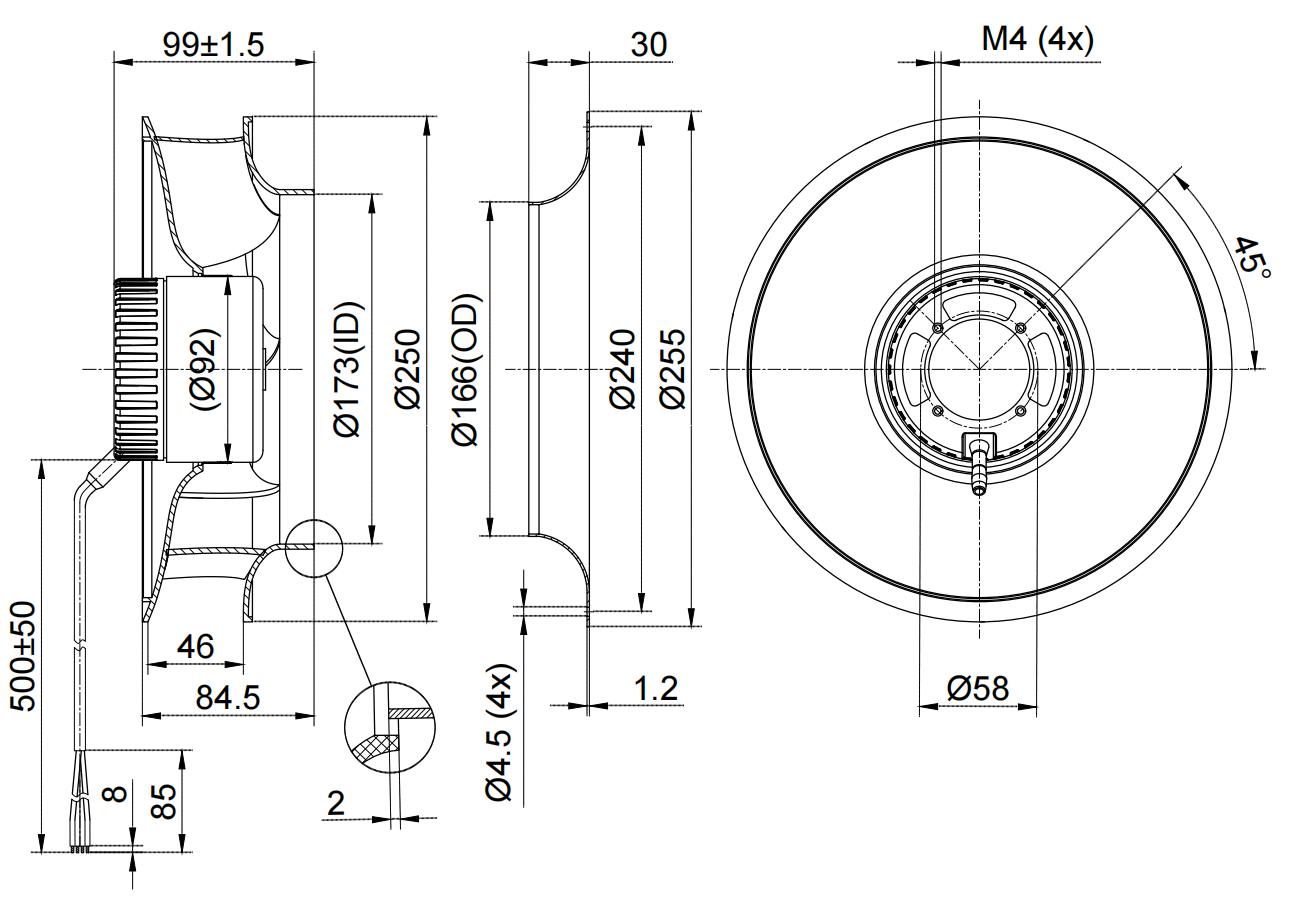

Bản vẽ sản phẩm

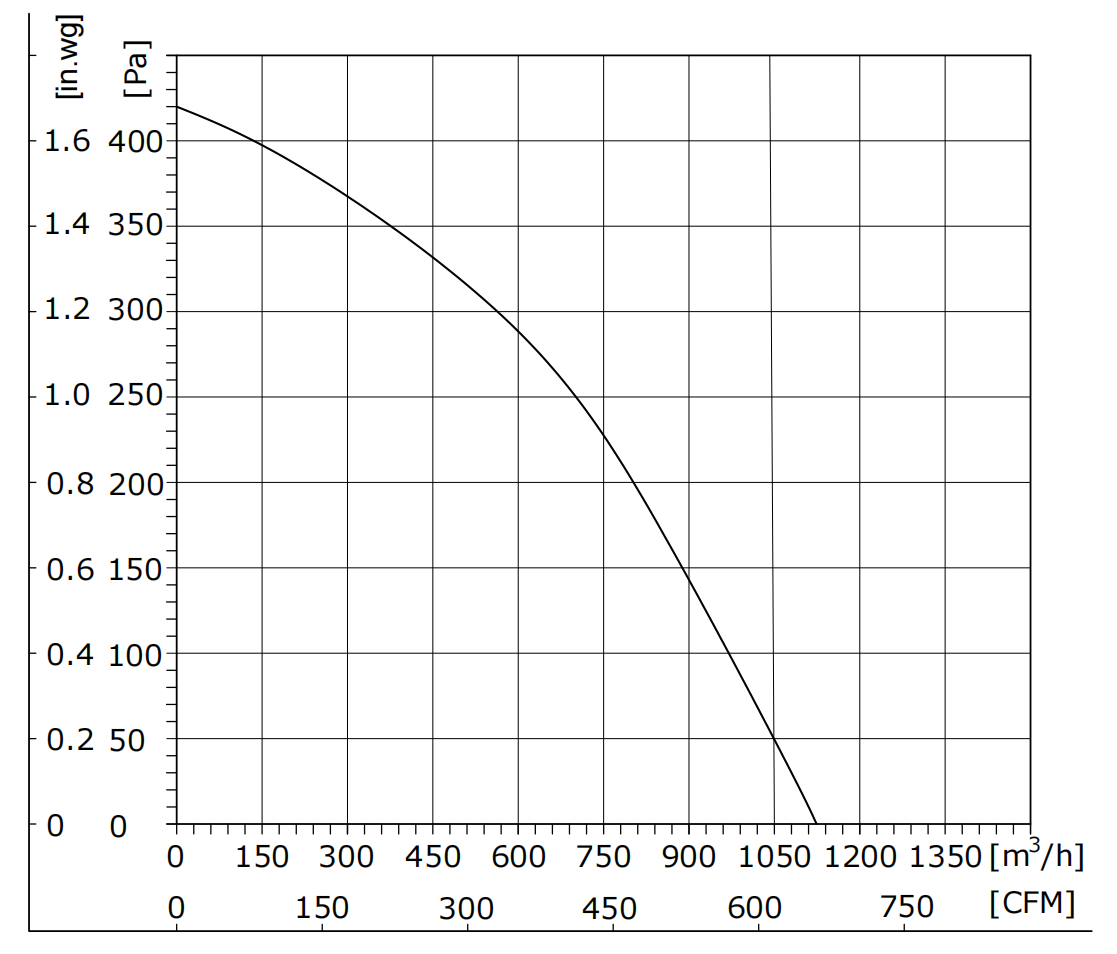

Biểu đồ Hiệu suất Khí động học

Điều kiện kiểm tra:

I. Đo lường được thực hiện theo tiêu chuẩn ISO 5801, sử dụng phương pháp buồng kép.

II. Điện áp thử nghiệm: 24 VDC, nhiệt độ môi trường: 23 ± 2 °C, độ ẩm tương đối: 50 ± 10%.

III. Độ ồn được đo ở khoảng cách 1 m trong buồng phản âm theo tiêu chuẩn ISO 3744.

IV. Đường cong PQ thể hiện hiệu suất trong toàn dải chu kỳ làm việc từ 0–100% ở điện áp định mức.

Yêu cầu về an toàn

I. Khi tháo quạt, không được nâng trực tiếp dây dẫn điện của quạt. Nếu dây dẫn bị chịu lực quá mức, phần hàn bên trong có thể bị rơi ra

II. Không được cắm hoặc rút phích cắm dây dẫn của quạt khi quạt đang hoạt động

III. Nếu quạt không hoạt động sau khi khởi động, không được chạm vào bánh xe công tác (impeller), rô-to hoặc các bộ phận khác; cần có kỹ thuật viên chuyên nghiệp kiểm tra quạt để tránh nguy cơ quạt đột ngột khởi động gây chấn thương tay hoặc các chấn thương cá nhân khác

IV. Do đặc tính khởi động mềm của quạt, để phòng ngừa chấn thương cá nhân, không được chạm vào bánh xe công tác (impeller) hoặc các bộ phận khác của quạt khi quạt đang có điện hoặc đang quay ở tốc độ thấp

V. Quạt phải được vận hành và sử dụng dưới sự hướng dẫn của nhân viên chuyên nghiệp nhằm ngăn trẻ em tiếp xúc với sản phẩm này

VI. Nếu dây nguồn bị mòn hoặc hư hỏng, sản phẩm cần được gửi trả lại nhà sản xuất để sửa chữa hoặc thay thế theo hướng dẫn của nhà sản xuất

VII. Là một phần của quạt, không khuyến khích sử dụng động cơ riêng lẻ khi không có bánh xe công tác hoặc không có tải

Ưu điểm

1. Hoạt động siêu yên tĩnh ở điện áp thấp: Quạt FB3G250-24PL-90 đạt mức độ ồn chỉ 69 dB(A) ở tốc độ tối đa — thấp hơn mức độ âm thanh của cuộc trò chuyện thông thường — trong khi vẫn cung cấp lưu lượng khí 1124,5 m³/giờ ở áp suất tĩnh 420 Pa. Với nguồn điện chỉ 24 VDC và công suất tiêu thụ 72 W, quạt này cho phép thông gió gần như im lặng trong các môi trường yêu cầu kiểm soát tiếng ồn nghiêm ngặt, nơi các quạt xoay chiều (AC) thường phải sử dụng các buồng cách âm cồng kềnh.

2. Hiệu suất năng lượng vượt trội: hiệu suất khí động học đạt 75–80% nhờ thiết kế cánh quạt cong ngược chính xác, tiêu thụ chỉ 72 W để đạt lưu lượng khí 1124,5 m³/giờ — tiết kiệm 30–40% năng lượng so với các quạt ly tâm AC tương đương, từ đó giảm yêu cầu về dung lượng pin và kéo dài thời gian hoạt động trong các hệ thống ngoài lưới điện.

3. Phạm vi ứng dụng rộng rãi: Lý tưởng cho làm mát thiết bị y tế, hút khí độc trong phòng thí nghiệm, hệ thống HVAC văn phòng, hệ thống thông gió hồi nhiệt (ERV/HRV) dân dụng, thông gió cho tủ lưu trữ pin và điều khiển khí hậu cho các khu vực tạm trú di động. Sản phẩm có sẵn tùy chỉnh theo yêu cầu OEM/ODM với thương hiệu và thông số đầu nối do khách hàng quy định.

4. Phát triển bền vững: Công nghệ động cơ không chổi than EC giúp giảm mức tiêu thụ năng lượng hơn 30% so với các giải pháp thay thế sử dụng dòng xoay chiều (AC). Vỏ động cơ làm bằng nhôm đúc áp lực có cấp bảo vệ IP44 và tuổi thọ L10 lên đến 50.000 giờ ở nhiệt độ 40°C giúp giảm tần suất thay thế và tổng chi phí trong suốt vòng đời sản phẩm.

5. Dễ dàng lắp đặt và bảo trì: Mặt bích lắp đặt tiêu chuẩn đường kính 250 mm với ổ bi cho phép lắp đặt ở mọi hướng. Đầu vào điều khiển 0–10 VDC/PWM và đầu ra xung tốc độ (FG) hỗ trợ tích hợp tự động hóa kiểu cắm và chạy (plug-and-play). Động cơ BLDC không cần bảo trì, không yêu cầu kiểm tra hoặc thay thế chổi than.
