FB3G190-48PY-90
| Tensão nominal | Vdc | 48 |
| Consumo de corrente | A | 3.0±10% |
| Velocidade(rpm) | min -1 | 4000±5% |
| Consumo de energia | W | 144±10% |
| Vazão de Ar Máx. | CFM / m 3 /H | 459.03/780 |
| Pressão Estática Máx. | Pol. c. a. /Pa | 3.192/798 |
MOQ: 20 peças
Descrição Breve
O FB3G190-48PY-90 é um ventilador centrífugo traseiro DC eficiente e compacto que utiliza tecnologia de motor sem escovas DC, com uma tensão nominal de 48 VDC, fornecendo um fluxo de ar máximo de 780 m³/h e uma pressão estática máxima de 798 Pa. Com suporte para controle de velocidade 0–10 VDC e PWM e grau de proteção IP44, é adequado para aplicações de ventilação leve a média, refrigeração e dissipação de calor em equipamentos.
Especificação do Produto

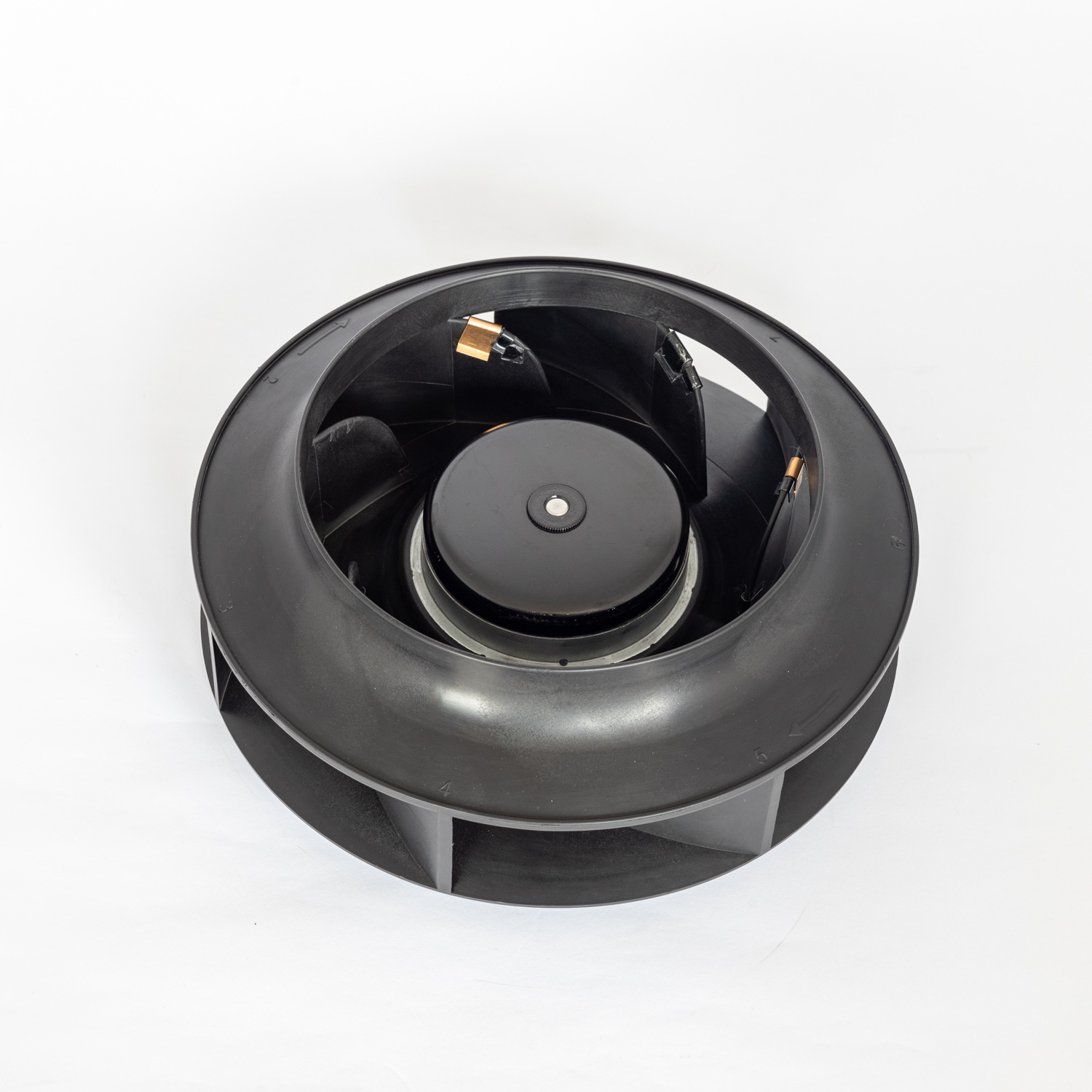

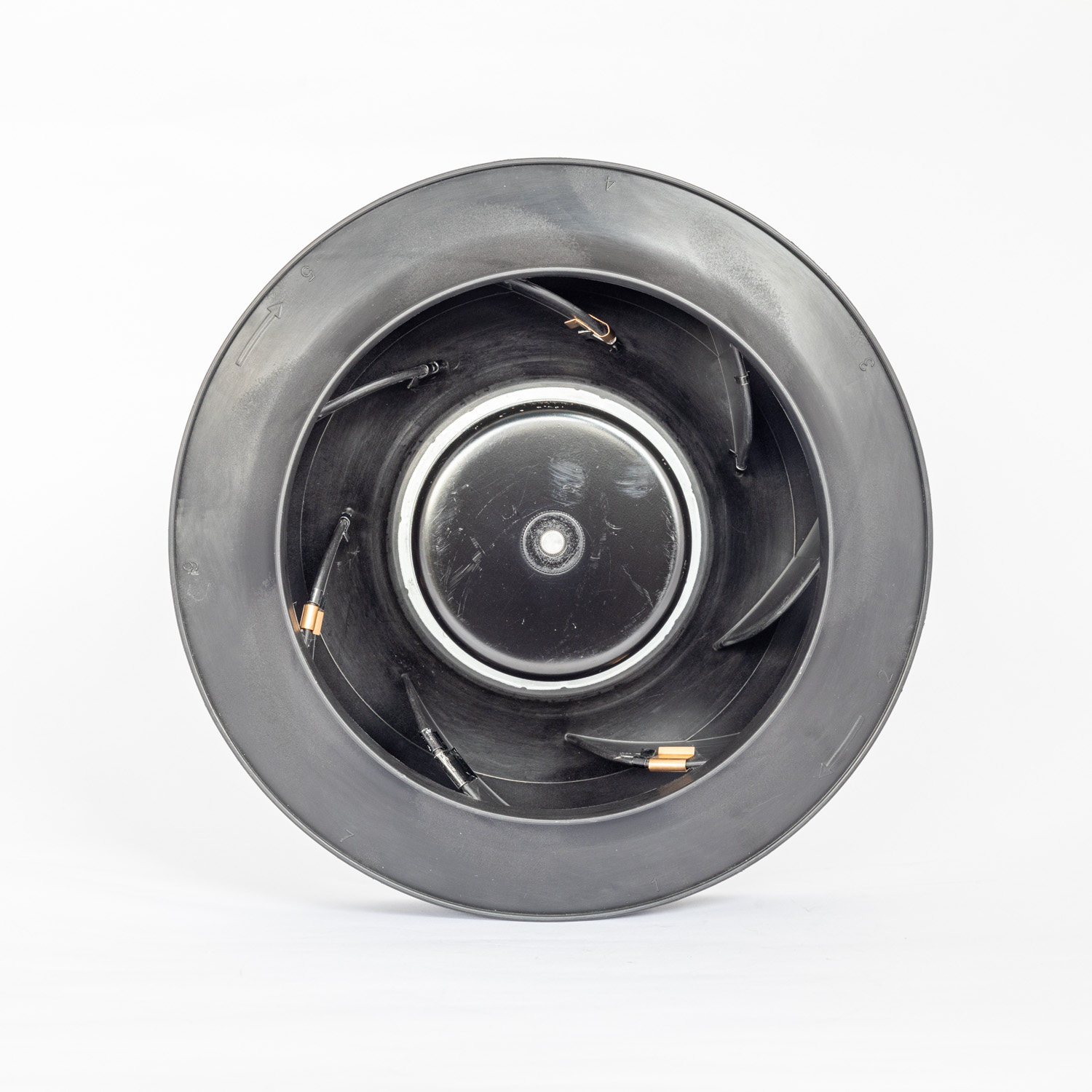

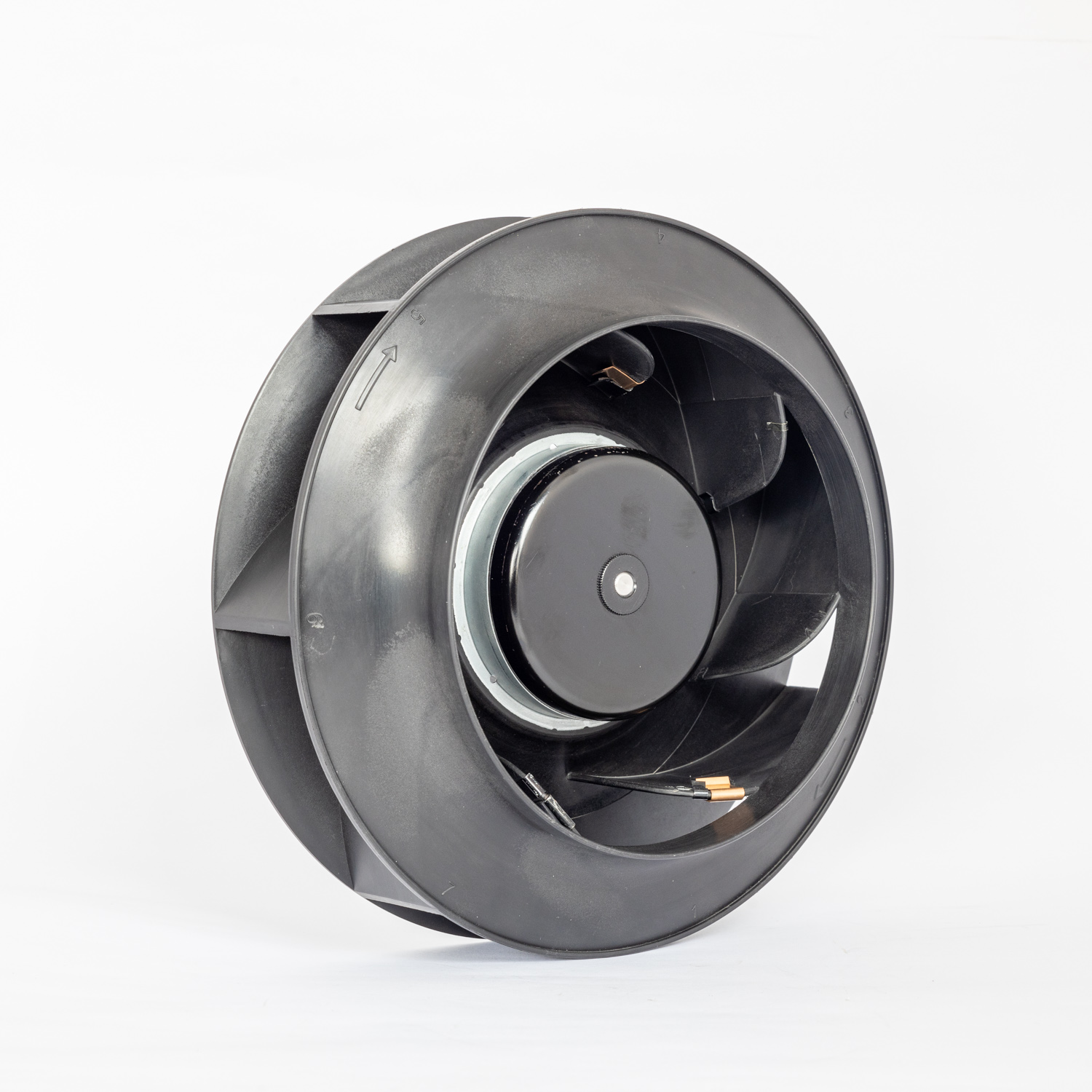

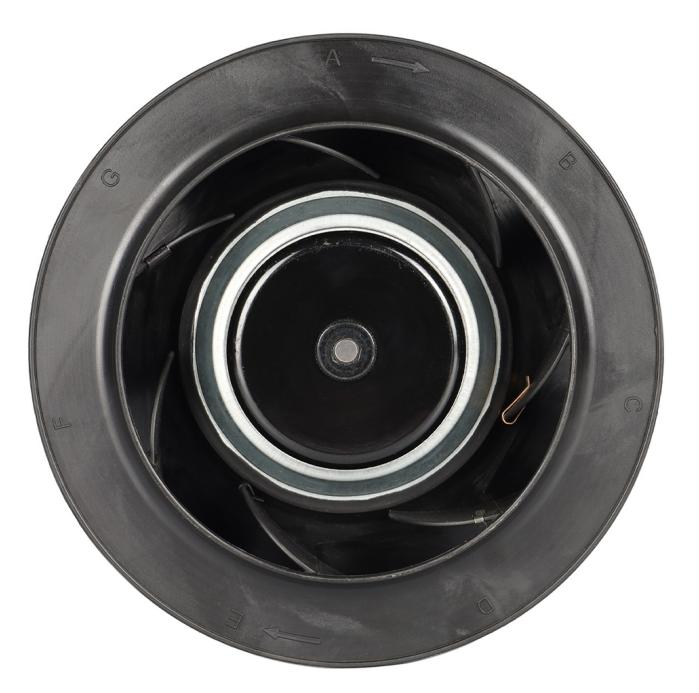

O FB3G190-48PY-90 é um ventilador centrífugo traseiro com motor externo trifásico sem escovas DC (Modelo BLDC92), com tensão nominal de 48 VCC e uma ampla faixa de tensão de entrada de 36–57 VCC. Oferece um fluxo de ar máximo de 780 m³/h e uma pressão estática máxima de 798 Pa, operando a 4000±5% RPM com consumo de energia de 144 W e nível de pressão sonora de 72 dB(A). O ventilador incorpora recursos abrangentes de proteção elétrica, incluindo limitação de corrente, partida suave, detecção de sobretensão/subtensão, proteção contra sobrecarga térmica para eletrônica e motor, proteção contra rotor bloqueado e proteção contra polaridade invertida, garantindo operação confiável do sistema. Mecanicamente, utiliza um impulsor de plástico reforçado com fibra de vidro e tampa lateral em alumínio fundido sob pressão, com diâmetro do impulsor de 190 mm e sete pás, permitindo instalação em qualquer orientação, com peso total aproximado de 1600 g (excluindo a entrada). Projetado para uma vida útil de 50.000 horas (L10 a 40°C de temperatura ambiente), está em conformidade com normas internacionais como CE, RoHS, ISO9001 e ErP 2015. O ventilador suporta controle de velocidade 0–10 VCC e PWM (1–10 kHz) e fornece um sinal de realimentação de velocidade FG (4 pulsos por rotação), sendo adequado para sistemas de ventilação pequenos e médios, refrigeração de equipamentos eletrônicos, resfriamento de armários e diversas aplicações industriais de gerenciamento térmico
| Ventilador Centrífugo Traseiro de Corrente Contínua |  |
|
| Tipo | FB3G190-48PY-90 | |
| Modelo | BLDC92 | |
| Tensão nominal | Vdc | 48 |
| Intervalo de tensão | Vdc | 36~57 |
| Consumo de corrente | A | 3.0±10% |
| Velocidade(rpm) | min -1 | 4000±5% |
| Consumo de energia | W | 144±10% |
| Nível de pressão sonora | dB(A) | 72±5% |

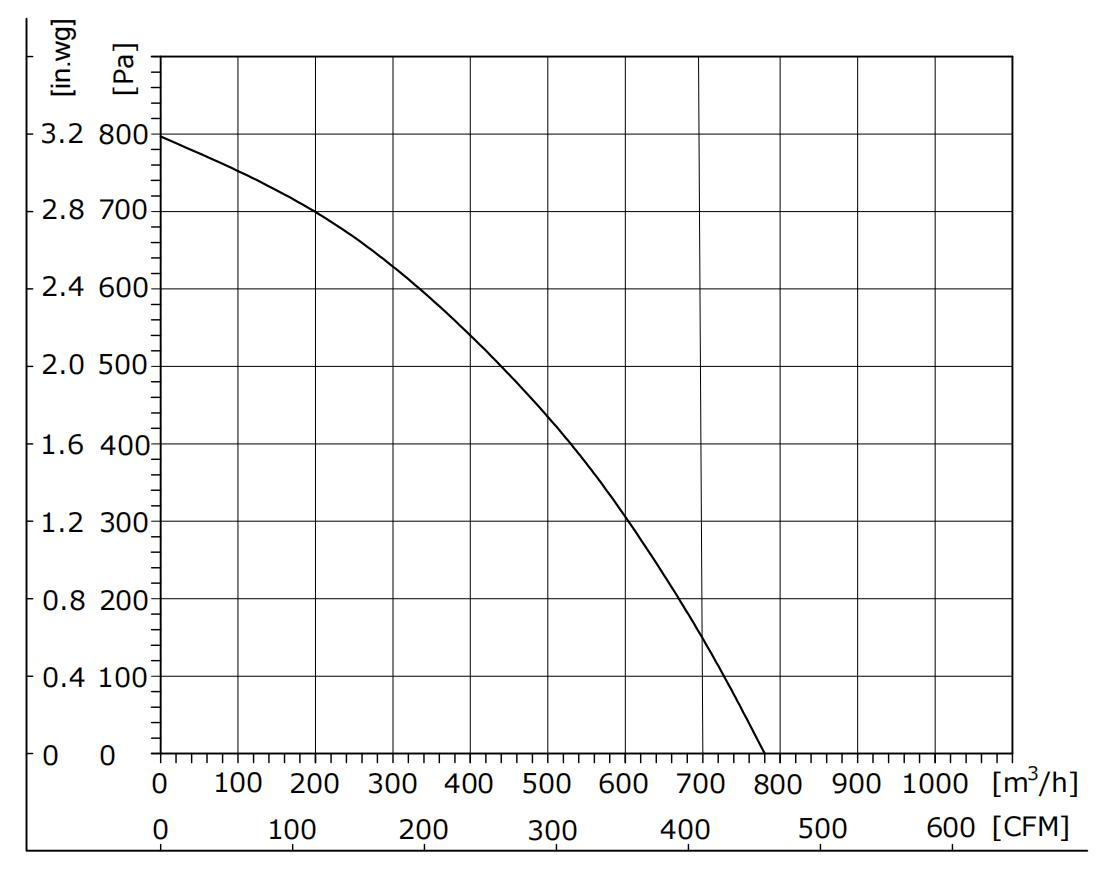

| Vazão de Ar Máx. | CFM / m 3 /H | 459.03/780 |
| Pressão Estática Máx. | Pol. c. a. /Pa | 3.192/798 |
| Classe de isolamento | ~ | Classe B |
| Grau de proteção | ~ | Ip44 |

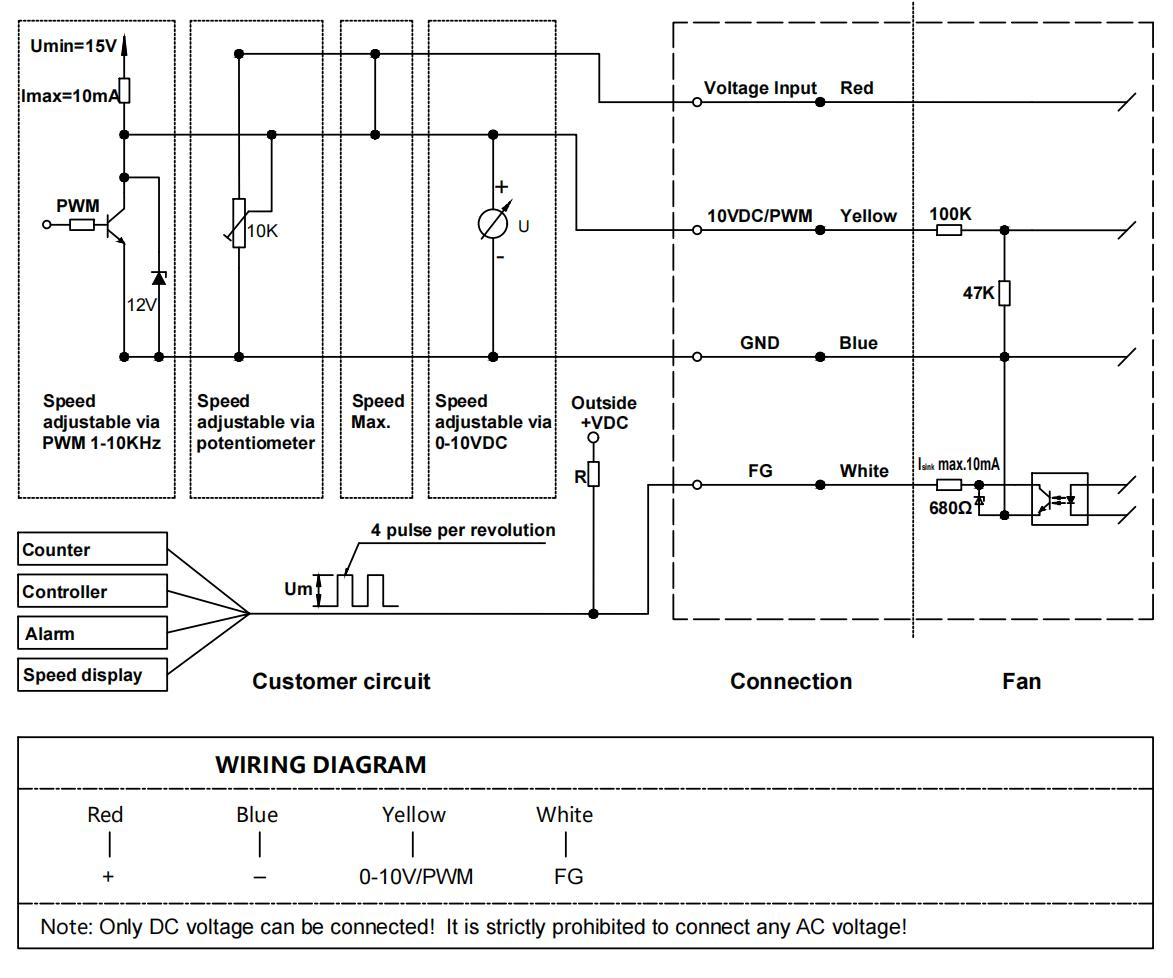

| Entrada de Controle | ~ | 0~10VDC / PWM |
| Saída de sinal | ~ | FG (saída Tach) |
Observações：

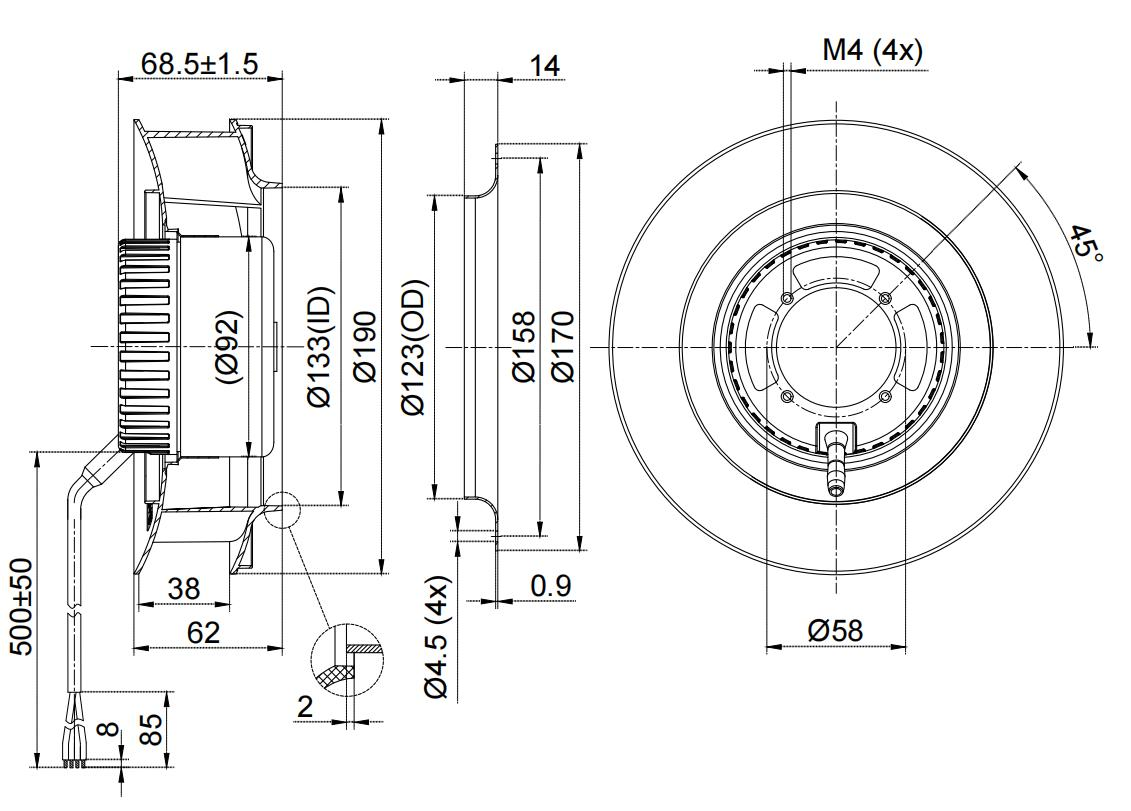

ⅰ. Comprimento padrão do cabo conforme figura abaixo. O comprimento do cabo pode ser personalizado
Condição de teste：
ⅰ. Os dados de teste são obtidos sob condições ambientais e modo de instalação especificados
ⅱ. Tensão de entrada---Tensão de operação
ⅲ. Temperatura --- Temperatura ambiente 25℃
ⅰ. Ao retirar o ventilador, não levante diretamente pelo fio elétrico. Se o fio for submetido a tensão excessiva, a parte interna soldada poderá se soltar
ⅱ. Não conecte nem desconecte o conector do fio do ventilador enquanto o ventilador estiver em funcionamento
ⅲ. Se o ventilador não funcionar após a partida, não toque na hélice, rotor ou outras partes; pessoal técnico especializado deve inspecionar o ventilador para evitar partida repentina que possa causar lesão nas mãos ou outros ferimentos pessoais
ⅳ. Devido às características de partida suave do ventilador, para prevenir lesões pessoais, não toque na hélice ou outras partes do ventilador durante a alimentação elétrica ou funcionamento em baixas velocidades
ⅴ. O ventilador precisa ser operado e utilizado sob orientação de pessoal qualificado para impedir que crianças entrem em contato com este produto
ⅵ. Se o cabo de alimentação estiver desgastado ou danificado, deve ser devolvido ao fabricante para reparação ou substituído sob orientação do fabricante
1. alta eficiência: Nossos ventiladores centrífugos são capazes de fornecer altas taxas de fluxo de ar e pressão, minimizando ao mesmo tempo o consumo de energia, garantindo desempenho e eficiência ideais.
2. Baixo Ruído: Emprega tecnologia avançada de dinâmica de fluidos para ajustar os ângulos das lâminas, proporcionando alto fluxo de ar com níveis mínimos de ruído
3. Amplo Intervalo de Aplicação: Adequado para uma ampla variedade de indústrias e ambientes, incluindo ventilação industrial, sistemas HVAC, agricultura, construção civil, automotivo e outros, oferecendo soluções personalizadas flexíveis (OEM/ODM).
4. Desenvolvimento Sustentável: Nossos ventiladores são projetados com características de economia de energia e respeito ao meio ambiente. Utilizando novos materiais, como plástico reforçado com fibra de vidro, atendem aos requisitos de energia ecológica, suportam condições de trabalho adversas e oferecem confiabilidade a longo prazo.
5. Fácil Instalação e Manutenção: Equipados com grades de instalação e opções de montagem em dutos, nossos ventiladores possuem designs amigáveis ao usuário e componentes de fácil manutenção, facilitando a manutenção sem complicações.
