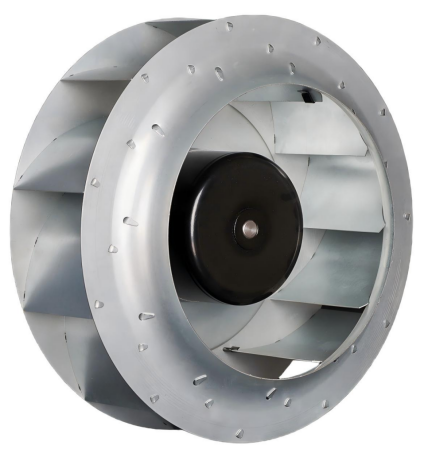

Kipas Sentrifugal Undur DC FB3G250-48GL-91, 48VDC, 250 mm, 1716 m3/j

The FB3G250-48GL-91 ialah kipas sentrifugal arah balik DC berkuasa tinggi 48VDC dengan aliran udara luar biasa sebanyak 1716 m³/j pada 605 Pa — iaitu aliran udara tertinggi dalam siri 250mm 48VDC. Dikuasakan oleh motor tanpa berus BLDC92 pada kelajuan 2750 RPM dengan penggunaan arus hanya 3.125A pada kuasa 150W, kipas ini direka khas untuk infrastruktur telekomunikasi yang beroperasi pada bekalan kuasa piawai -48VDC, di mana pergerakan udara maksimum merupakan keperluan utama. Keluaran tachometer FG terbina dalam membolehkan kawalan kelajuan gelung tertutup secara tepat, sesuai dengan isyarat analog 0-10VDC dan isyarat digital PWM untuk integrasi lancar dengan sistem DCIM dan BMS. Julat input lebar 36–57 VDC memastikan prestasi stabil merentasi pelbagai voltan loji DC telekomunikasi. Dengan perlindungan masuk IP44, penebatan Kelas B, dan jangka hayat perkhidmatan L10 selama 50,000 jam, kipas ini memberikan pengudaraan berkelipatan tinggi yang boleh dipercayai untuk infrastruktur DC kritikal misi. Sesuai untuk pertukaran udara dalam pondokan telekomunikasi, penolakan haba pusat data, penyejukan peralatan mikrogrid DC, dan pengudaraan enklus industri. Disahkan mengikut piawaian CE dan RoHS.

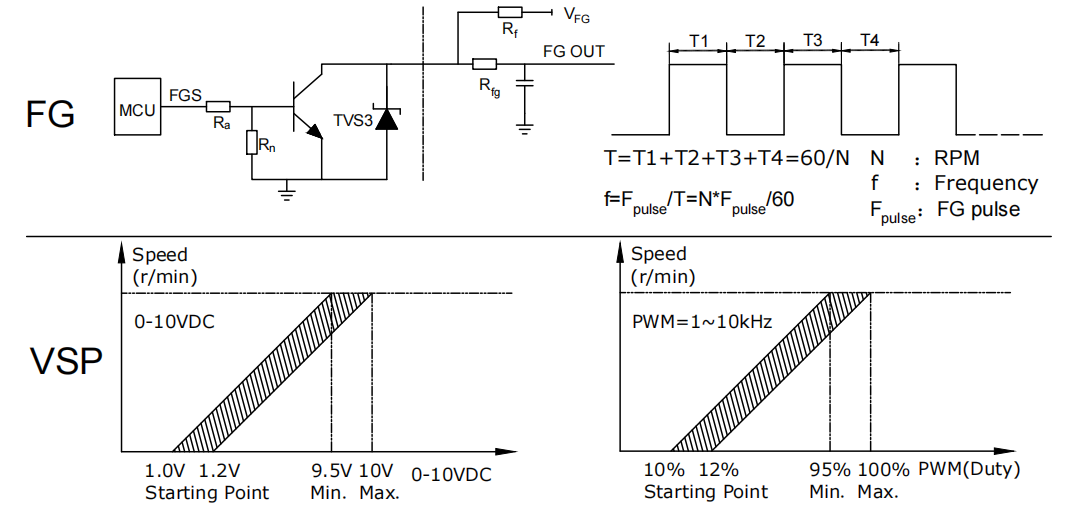

Di tengah-tengah FB3G250-48GL-91 ialah motor arus terus tanpa berus (BLDC92) berotor luar yang memacu impeler sentrifugal berkeluk ke belakang berdiameter 250 mm, dioptimumkan untuk aliran udara maksimum pada 2750 RPM. Reka bentuk aerodinamiknya mencapai kecekapan 75–80%, menukar kuasa 150 W pada 48 VDC kepada aliran udara sebanyak 1716 m³/j pada tekanan 605 Pa — iaitu mengalirkan 11.4 m³/j bagi setiap watt, menjadikannya sangat cekap dalam memindahkan udara menggunakan bekalan kuasa arus terus telekomunikasi piawai (-48 VDC). Penggunaan arus motor yang rendah iaitu hanya 3.125 A dalam julat voltan 36–57 VDC menjamin keserasian dengan loji arus terus telekomunikasi, sistem hibrid suria-bateri, dan pemasangan grid mikro arus terus. Antara muka kawalan menyeluruhnya menerima isyarat analog 0–10 VDC dan input digital PWM (1–10 kHz) untuk pengawalan kelajuan tanpa langkah, manakala output tachometer FG memberikan maklum balas kelajuan putaran (RPM) masa nyata bagi integrasi gelung tertutup. Perlindungan terbina dalam termasuk permulaan lembut, had arus, perlindungan terhadap rotor terkunci, dan perlindungan terhadap palaran songsang. Kipas ini dilengkapi dengan rumah aluminium tuangan tekanan IP44, galas bebola yang boleh dipasang dalam sebarang orientasi, serta penebat Kelas B sehingga 130°C. Dijangka tahan selama 50,000 jam (jangka hayat L10) pada suhu 40°C, kipas ini merupakan pilihan terbaik untuk sistem 48 VDC di mana pemaksimuman isi padu aliran udara merupakan parameter reka bentuk yang kritikal.

Kipas Sentrifugal DC Kebelakangan
TAIP	FB3G250-48GL-91
Model	BLDC92

Perhatian:

I. Panjang wayar piawai ialah 300 mm; panjang tersuai boleh didapati atas permintaan.

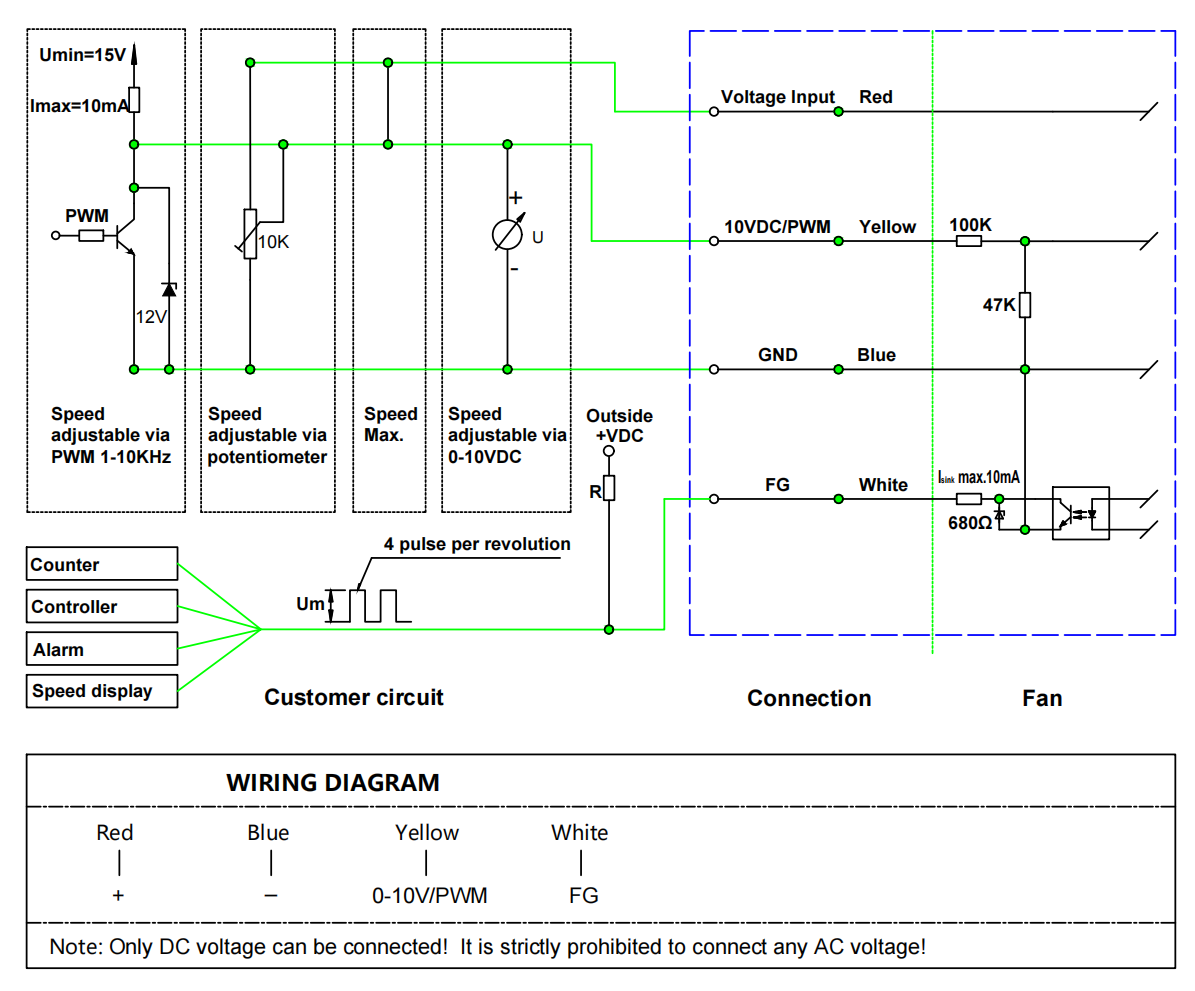

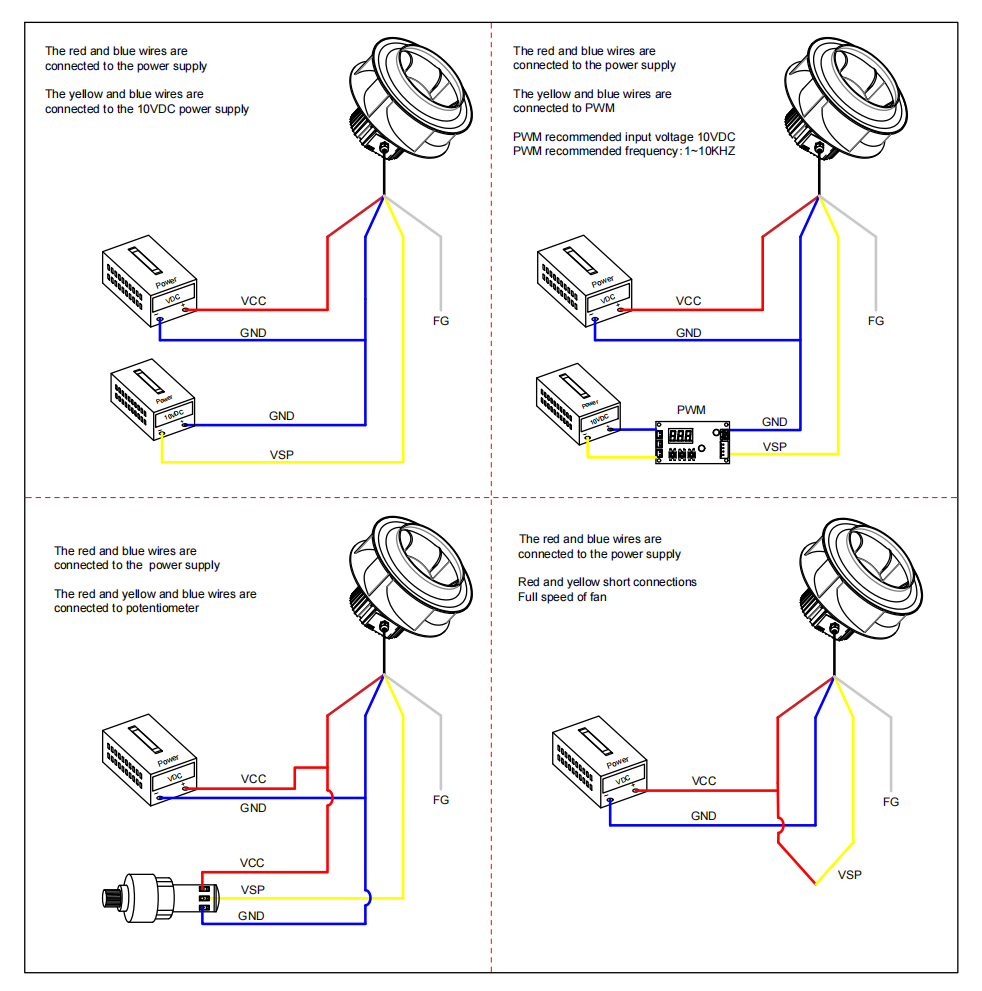

II. Kawalan melalui isyarat analog 0–10 VDC atau isyarat digital PWM.

Keadaan ujian:

I. Pengukuran dijalankan mengikut ISO 5801, dengan menggunakan kaedah ruang berganda.

II. Voltan ujian: 48VDC, suhu persekitaran: 23±2°C, kelembapan relatif: 50±10%.

III. Bunyi diukur pada jarak 1 m di dalam bilik tanpa gema mengikut ISO 3744.

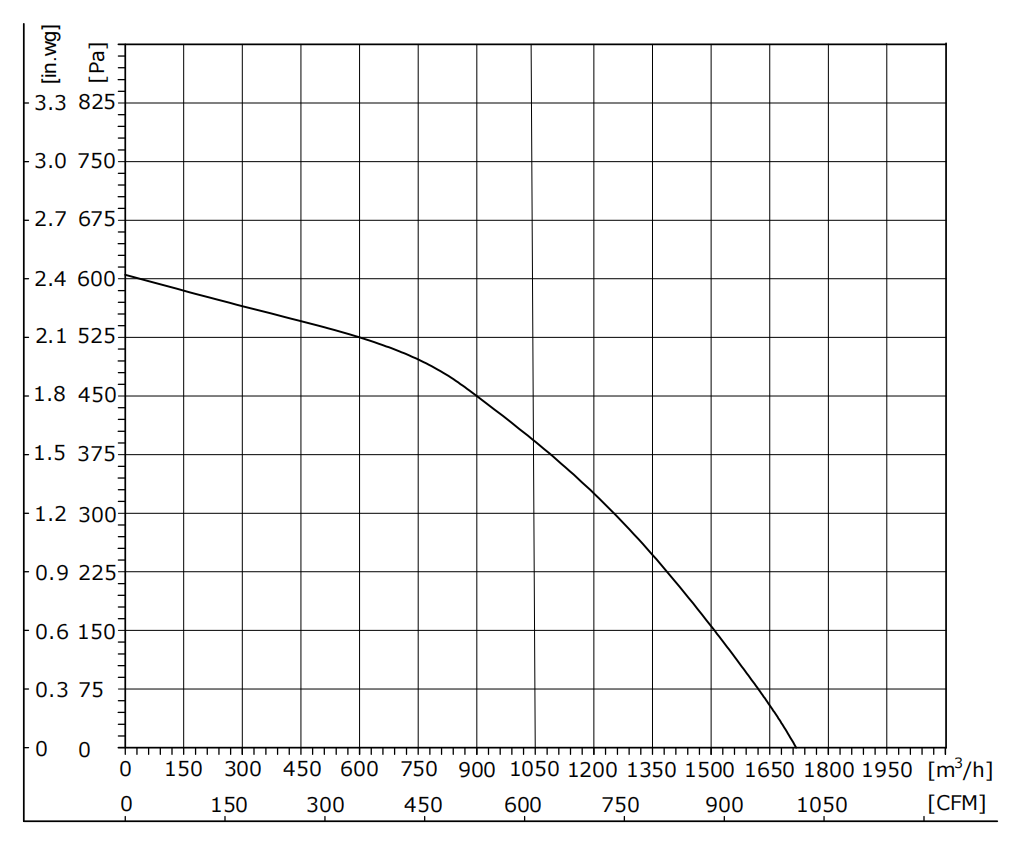

IV. Lengkung PQ menunjukkan prestasi merentasi kitar tugas 0–100% pada voltan kadar.

I. Apabila mengeluarkan kipas, jangan angkat terus wayar sambungan kipas. Jika wayar sambungan dikenakan tekanan berlebihan, bahagian keluli dalaman mungkin terlepas.

II. Jangan pasang atau cabut plag wayar sambungan kipas semasa kipas sedang beroperasi.

III. Jika kipas tidak berfungsi selepas dihidupkan, jangan sentuh impeler, rotor, atau bahagian lain kipas; kakitangan teknikal pakar diperlukan untuk memeriksa kipas bagi mengelakkan permulaan tiba-tiba kipas yang boleh menyebabkan kecederaan tangan atau kecederaan peribadi lain.

IV. Disebabkan ciri permulaan lembut kipas, untuk mengelakkan kecederaan peribadi, jangan sentuh impeler atau bahagian lain kipas semasa kipas berada dalam keadaan berkuasa atau beroperasi pada kelajuan rendah.

V. Kipas perlu dioperasikan dan digunakan di bawah panduan kakitangan profesional untuk mengelakkan kanak-kanak daripada menyentuh produk ini

VI. Jika talian kuasa haus atau rosak, ia perlu dikembalikan kepada pengilang untuk dibaiki atau digantikan di bawah panduan pengilang

VII. Sebagai sebahagian daripada kipas, tidak digalakkan menggunakan motor secara berasingan apabila tiada impeler atau beban

1. Aliran Udara Maksimum 48VDC dalam Siri 250mm: FB3G250-48GL-91 mencapai aliran udara luar biasa sebanyak 1716 m³/j pada 605 Pa dengan kuasa telefon bimbit piawai -48VDC — kadar aliran udara tertinggi di kalangan semua kipas sentrifugal lengkung ke belakang 250mm 48VDC. Ideal untuk pertukaran udara berkelompok tinggi dalam pondok telefon bimbit dan infrastruktur berkuasa DC.

2. Kecekapan BLDC92 Berkelompok Tinggi: kecekapan aerodinamik 75–80% pada 2750 RPM, menukar hanya 150W kepada 1716 m³/j pada 605 Pa — mengalirkan 11.4 m³/j per watt dengan penjimatan tenaga 30–40% berbanding alternatif AC.

3. Aplikasi DC untuk Telekomunikasi & Industri: Direka khas untuk pertukaran udara pondok telefon bimbit, penolakan haba pusat data, penyejukan peralatan mikrogrid DC, pengudaraan storan bateri, dan penyejukan enklus industri. Tersedia dalam versi OEM/ODM.

4. Operasi Berterusan yang Boleh Dipercayai: Keselongsong aluminium tuangan, bantalan bebola, jangka hayat L10 selama 50,000 jam pada 40°C, dan jaminan 3 tahun untuk penyejukan infrastruktur DC yang beroperasi secara berterusan.

5. Integrasi Sedia-DCIM: 0–10 VDC/PWM ditambah tach FG untuk kawalan gelung tertutup DCIM/BMS. Flens piawai 250 mm, pemasangan dalam sebarang orientasi, dan motor BLDC bebas penyelenggaraan.

Soalan 1: Jenis pembayaran apakah yang anda sokong?

J1: Untuk pesanan sampel, bayaran 100% terlebih dahulu; Untuk pesanan pukal, 30% bayaran awal dan 70% akan dibayar sebelum penghantaran

Soalan 2: Adakah anda akan menyediakan sampel?

J2: Sampel tersedia dan boleh dihantar dalam tempoh 7 hari untuk model piawai

Soalan 3: Bagaimanakah saya boleh memilih model yang lebih sesuai?

J3: Kami memerlukan maklumat seperti jenis kipas, kuantiti, saiz, bahan, voltan, aliran udara dan tekanan statik.

Q4: Bagaimana saya boleh membuat pesanan?

J4: Biasanya kami memberikan sebut harga dalam tempoh 24 jam selepas menerima pertanyaan anda. Pertama, tandatangani PI, bayar deposit, kemudian kami akan mengatur pengeluaran. Selepas pengeluaran selesai, anda perlu membayar baki. Akhirnya, kami akan menghantar barang.

Q5: Mengenai pengangkutan

A5: Semua kaedah penghantaran yang tersedia boleh digunakan, sama ada melalui pos express, udara atau laut. Syarikat penghantaran yang dilantik atau penghantar kami sendiri boleh digunakan untuk penghantaran. Kami akan menjejaki kargo sepenuhnya sehingga barang sampai kepada anda.

Soalan 6: Berapa lamakah tempoh jaminan?

A6: Kami kini menawarkan jaminan kualiti selama 3 tahun untuk produk kami sendiri, dan bagi menangani masalah produk semasa, syarikat kami menyediakan sokongan teknikal, serta membantu sesetengah pelanggan memperbaiki produk mereka.
