데이터 센터 냉각 시스템의 핵심: 팬 기술에 대한 상세한 설명 및 적용 가이드

효율적인 공기 흐름 관리는 모든 고성능 데이터 센터의 핵심에 있습니다. 서버 신뢰성을 유지하는 수많은 요소들 중에서도 데이터 센터 냉각 팬은 공기 기반 냉각 시스템 . 밀집된 랙에 걸쳐 공기 흐름을 분산시키는 것부터 에너지 효율 극대화 및 다운타임 위험 최소화에 이르기까지, 팬 기술은 측정 가능한 방식으로 성능 결과를 결정합니다. Fanova(Suzhou) 모터 테크놀로지 유한공사에서는 현대 시설의 엄격한 요구 조건을 충족하기 위해 수십 년 동안 팬 설계와 통합을 개선해 왔습니다. 본 문서에서는 데이터센터에서 팬이 어떻게 작동하는지, 사용 가능한 팬의 종류, 그리고 최대의 이점을 얻기 위한 팬의 선택, 운영 및 유지보수 방법에 대해 살펴봅니다.

데이터센터에서 팬이 실제로 수행하는 역할

냉각 팬은 단순한 공기 이동 장치가 아니라, 공기 흐름, 압력, 에너지, 음향을 정밀하게 조절하는 부품입니다. 운영자와 엔지니어의 경우, 이러한 팬의 성능은 랙 입구 온도, 전력 사용 효율(PUE), 핵심 장비의 장기적 안정성과 같은 지표에 직접적인 영향을 미칩니다.

공기 흐름 대 정압: CFM, Pa 및 랙 구성과의 관계

모든 팬은 두 가지 필수적인 파라미터를 제공합니다: 풍량(분당 입방피트, 즉 CFM로 측정)과 정압(파스칼 단위로 측정). 랙이 밀집된 데이터 센터의 경우 필터, 코일 및 복잡한 덕트 배치를 통해 공기를 밀어내기 위해 높은 정압이 필수적입니다. 반면 개방형 구조는 더 높은 풍량에 최적화된 팬에서 더 큰 이점을 얻습니다. 풍량과 압력 사이의 균형은 서버가 일관된 냉각을 받게 할 것인지, 아니면 핫스팟을 경험하게 할 것인지를 결정합니다.

효율성 지표: 입력 전력, 팬 법칙, 및 PUE에 미치는 영향

팬의 에너지 소비는 데이터 센터의 전체 전기 부하에 직접적으로 더해진다. 팬 법칙을 적용함으로써 엔지니어는 속도 변화가 공기 흐름과 전력 소모에 어떻게 영향을 미치는지를 예측할 수 있다. 속도의 작은 증가라도 전력 소비를 비례 이상으로 증가시킬 수 있으므로 가변 제어가 매우 중요하다. 전자식 정류(EC) 모터가 장착된 팬을 선택하면 정밀한 제어가 가능해져 효율성이 크게 향상되며, 운영자가 공기 흐름의 신뢰성을 해치지 않으면서 PUE를 낮추는 데 도움이 된다.

운영팀이 중시하는 음향 및 신뢰성 KPI

공기 흐름과 에너지 소비를 넘어, 팬은 작업장의 음향 환경과 장기적 신뢰성에도 영향을 미친다. 지나친 소음은 작업 환경을 해칠 뿐 아니라 기계적 비효율성을 나타내는 신호일 수 있다. 평균 고장 간격(MTBF) 및 베어링 유형과 같은 신뢰성 지표는 팬 고장이 곧바로 열 문제로 이어질 수 있기 때문에 중요하다. Fanova가 제공하는 고품질 부품은 음향 최적화와 더불어 긴 수명 동안 안정적인 성능을 보장한다.

데이터 센터 아키텍처에서 사용되는 팬 유형

다양한 냉각 상황에서는 서로 다른 팬 기술이 필요합니다. 올바른 유형을 선택하면 공기 흐름을 인프라 요구 사항에 정확히 맞출 수 있습니다.

축류 팬 — 장점과 한계

가장 일반적인 유형인 축류 팬은 팬 블레이드의 축을 따라 대량의 공기를 이동시킵니다. 저압 응용 분야에서 소형이며 효율적이므로 실내 장치 또는 인-로우 냉각 모듈에 이상적입니다. 그러나 저항이 증가하면 성능이 저하되므로 배관이 복잡하거나 밀집된 필터링이 필요한 시스템에는 적합하지 않습니다.

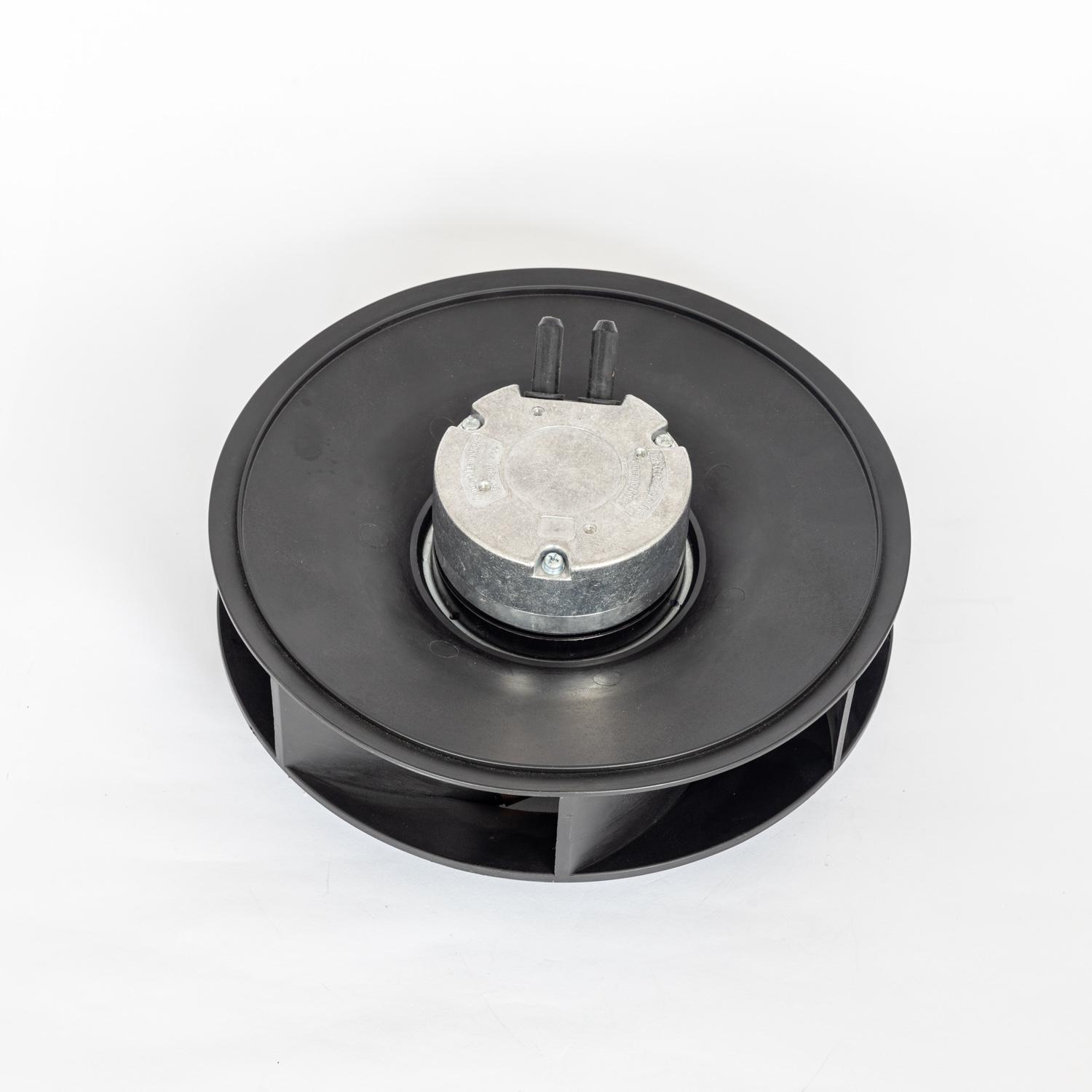

원심 및 플레넘 팬 — 공기량보다 압력이 필요한 경우

원심형 팬은 흡입 방향에 수직으로 기류를 생성하여 더 높은 정압을 만듭니다. 이러한 팬은 저항이 높은 플레넘 방식 CRAH 장치에서 일반적으로 사용됩니다. 축류 팬보다 크고 덜 컴팩트하지만, 압력을 유지하는 능력 덕분에 덕트 네트워크에 의존하는 중앙집중식 냉각 솔루션에서는 필수적입니다.

EC 모터 모듈, 팬 어레이 및 구동 옵션

최근 데이터센터는 점점 더 EC 모터 구동 팬을 채택하고 있으며, 이는 모터와 제어 전자장치를 통합하여 정밀하고 효율적인 작동을 가능하게 합니다. 팬 어레이는 병렬로 작동하는 소형 팬들의 그룹으로, 예비성(레던던시)을 제공하며 세밀한 단계 조절이 가능합니다. 벨트 구동 방식 대비 직접 구동 시스템은 슬립 현상을 없애고 유지보수 필요성을 줄이며, 서비스 수명을 연장합니다.

팬이 일반적인 냉각 토폴로지와 어떻게 통합되는지

팬의 성능은 시설의 특정 냉각 아키텍처와 일치해야 합니다. 적절한 통합을 통해 공기 흐름이 열 부하에 동적으로 맞춰지도록 보장할 수 있습니다.

CRAC/CRAH 장비: 팬 스테이징 및 가변 속도 제어

컴퓨터실 공기조화장치(CRAC) 및 공기처리장치(CRAH)에서 팬은 덕트가 설치된 바닥 또는 천장 위 공간으로 조건부 공기를 공급합니다. 팬을 단계적으로 가동하거나 가변 속도 드라이브를 사용하면 IT 부하 변동에 맞춰 출력을 조절할 수 있어 에너지 낭비를 줄일 수 있습니다. EC 팬은 외부 제어 장치 없이 내장된 변조 기능을 제공함으로써 이러한 통합을 간소화합니다.

랙 인근 및 랙 후면 도어 열교환기 적용 사례

고밀도 랙 환경에서 랙 인근 장비 또는 랙 후면 도어 열교환기에 내장된 팬은 서버의 열을 직접 포집하고 방출하는 역할을 합니다. 적절한 배치를 통해 랙의 흡입 요구조건과 일치하는 공기 흐름 경로를 유지할 수 있습니다. 이러한 팬을 서버 팬과 동기화하면 재순환 구역을 유발할 수 있는 불일치를 방지할 수 있습니다.

공기/액체 하이브리드 방식

액체 냉각 기술이 확대되고 있음에도 불구하고, 팬은 여전히 보조 회로에서 열을 방출하는 데 필수적입니다. 하이브리드 시스템은 팬을 사용하여 액체 냉각 코일을 냉각하거나 드라이 쿨러를 통해 열을 방출합니다. 따라서 액체 냉각이 랙 수준에서의 공기 흐름 의존도를 줄여주지만, 전체 데이터센터 설계에서는 여전히 효율적이고 신뢰할 수 있는 팬 시스템이 필요합니다.

선택 체크리스트: 크기 선정, 중복성, 제어 및 테스트

신중한 팬 선택은 비효율을 방지하고 부하 또는 장비 변경에 대한 탄력성을 보장합니다.

단계: 시스템 저항 곡선 정의 → 팬 곡선 선택 → 운전 지점 확인

첫 번째 단계는 유량에 따라 압력이 어떻게 증가하는지를 나타내는 시스템 저항 곡선을 결정하는 것입니다. 이를 팬 성능 곡선과 일치시켜 올바른 운전 지점을 식별할 수 있습니다. 과도하게 큰 팬은 에너지를 낭비하고, 너무 작은 팬은 냉각 부족의 위험을 초래합니다. 정확한 매칭은 실제 운전 조건에서의 성능을 보장합니다.

제어: VFD 대 EC 모터 구동, PWM, 팬 스테이징 전략

가변 주파수 드라이브(VFD)는 기존 AC 팬의 속도 조절을 가능하게 하지만, EC 모터는 제어를 더욱 원활하게 통합하며 종종 더 높은 효율을 제공합니다. 펄스 폭 변조(PWM)는 모듈식 시스템에서 정밀한 제어를 제공합니다. 여러 개의 팬이 부분 부하로 작동하는 스테이징 전략은 중복성을 향상시키고 마모를 줄입니다.

신뢰성 및 수명 주기: 평균 고장 간 시간(MTBF), 베어링, 교체 가능성, 예비 부품 전략

장기간 운전은 입증된 MTBF 값과 내구성 있는 베어링을 갖춘 팬 선택에 달려 있습니다. 가동 중인 데이터 센터에서는 다운타임이 용납되지 않으므로 간편한 교체가 매우 중요합니다. 핵심 팬 모듈을 비축하는 명확한 예비 부품 전략은 고장 발생 시 신속한 복구를 보장합니다.

운영, 모니터링 및 에너지 최적화를 위한 모범 사례

설치 후 팬 관리 방식은 효율성과 수명 모두를 결정합니다.

팬 모니터링: 속도, 전류, 진동 및 예방 정비

고급 모니터링 기능을 통해 팬 속도, 전류 소비 및 진동을 추적합니다. 정상 패턴에서의 편차는 베어링 마모나 모터 불균형을 나타낼 수 있습니다. 이러한 데이터를 기반으로 한 예측 유지보수는 예기치 못한 가동 중단을 최소화하고 팬의 수명을 연장시킵니다.

효율을 위한 튜닝: 공기 흐름 차단, VFD 프로파일, 수요 기반 단계 조절

팬 운전 최적화는 하드웨어를 넘어서야 합니다. 핫아일 또는 콜드아일 차단과 같은 공기 흐름 차단 전략은 공기 혼합을 줄이고 팬 부하를 낮춥니다. IT 부하에 맞춰 VFD 또는 EC 프로파일을 조정하면 불필요한 에너지 사용을 피할 수 있습니다. 수요 기반 단계 조절은 주어진 시점에서 필요한 수량의 팬만 작동하도록 보장합니다.

안전 및 정비 일정

팬의 정기 점검, 필터 청소, 베어링 및 전기 연결 상태 확인은 고장을 방지하는 데 도움이 됩니다. 팬 정비를 위한 명확한 안전 절차는 회전하는 블레이드나 감전 위험과 같은 위험으로부터 기술자를 보호합니다.

신속한 사례 노트: 흔한 함정과 이를 피하는 방법

경험 많은 팀이라도 팬 시스템을 구현할 때 어려움을 겪는 경우가 있습니다. 잠재적 문제를 인지하면 비용이 많이 드는 비효율성을 미리 방지할 수 있습니다.

과다 설계와 과소 설계, 그리고 코일/필터에 미치는 위험

과다 설계된 팬은 코일과 필터를 통해 지나치게 많은 공기를 강제로 통과시켜 조기 막힘과 에너지 낭비를 초래할 수 있습니다. 반면 과소 설계는 핫스팟 발생 및 장비 과열의 위험이 있습니다. 적절한 엔지니어링 균형을 통해 두 가지 극단을 모두 피할 수 있습니다.

음향적 트레이드오프와 사용자의 제약 조건

더 크거나 빠른 팬은 인접 공간에서 수용할 수 없는 소음을 발생시킬 수 있습니다. 특히 직원들이 냉각 장비 근처에서 작업하는 복합 용도 시설의 경우, 음향적 고려 사항을 초기 단계에서 반영해야 합니다.

결론

데이터 센터 냉각 팬 공기 기반 열 관리에서 핵심 요소로, 직접적으로 공기 흐름, 효율성 및 신뢰성에 영향을 미칩니다. 팬 곡선을 시스템 요구 사항에 정밀하게 매칭하고 EC 모터 구동 설계를 채택하며 스마트 제어 전략을 통합함으로써 운영자는 에너지 비용을 절감하고 내구성을 향상시킬 수 있습니다. Fanova(Suzhou) Motor Technology Co., Ltd.에서는 혁신과 입증된 신뢰성을 결합한 데이터 센터 응용 분야 맞춤형 고급 팬 솔루션을 제공합니다. 당사의 데이터 센터 냉각 팬에 대해 더 알아보고 귀하의 운영 효율을 어떻게 개선할 수 있는지 확인하려면 오늘 저희에게 문의하십시오.
