FD3G146-2AGL-90
| Tensione nominale | VUOTO | 230 |
| Assorbimento corrente | A | 1.4±10% |
| Velocità(rpm) | min -1 | 1700±5% |
| Consumo di energia | W | 190±10% |
| Portata d'aria massima | CFM / m³ /H | 747.4/1270 |
| Pressione Statica Massima | In.wg /Pa | 1.37/342 |
20 pezzi
Breve descrizione

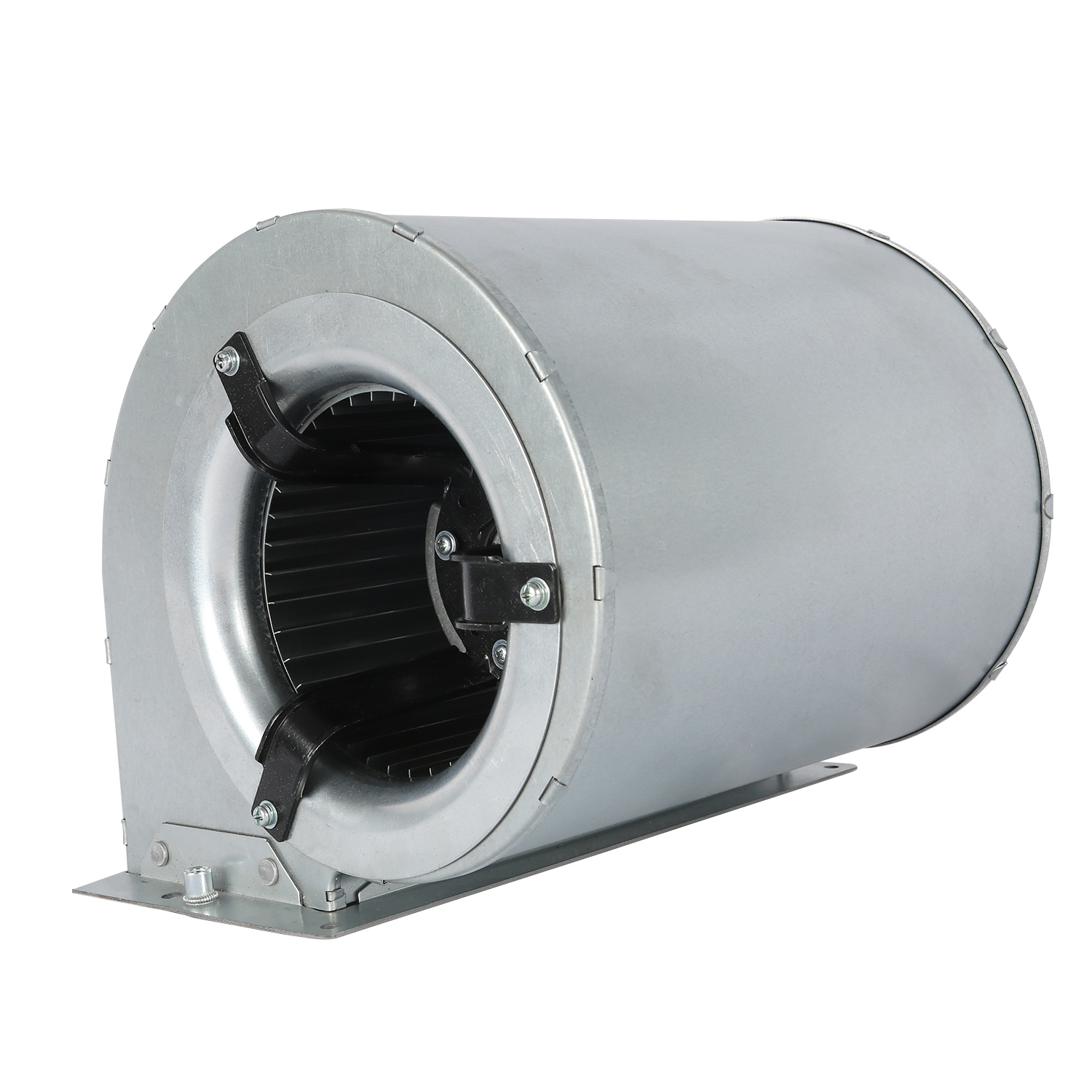

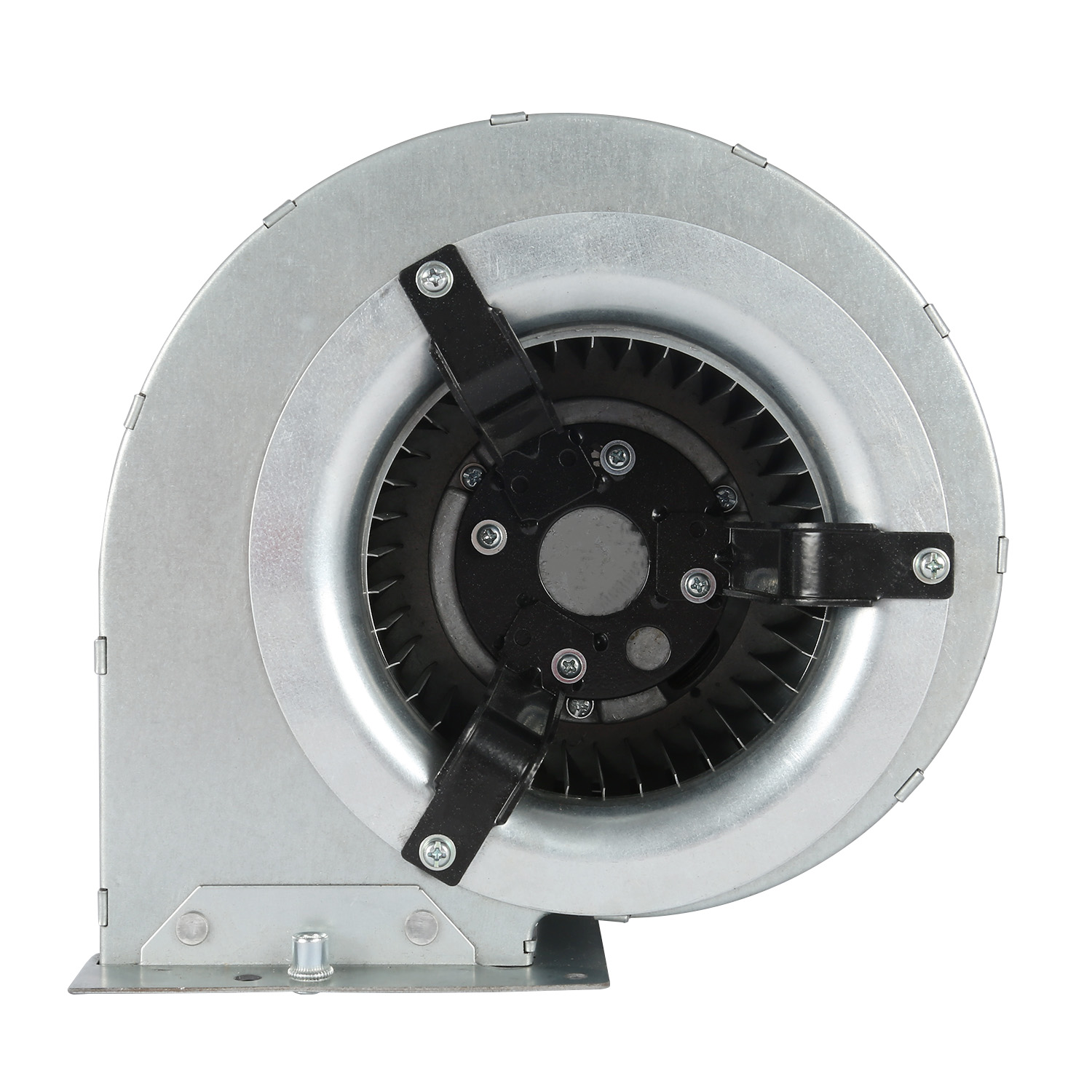

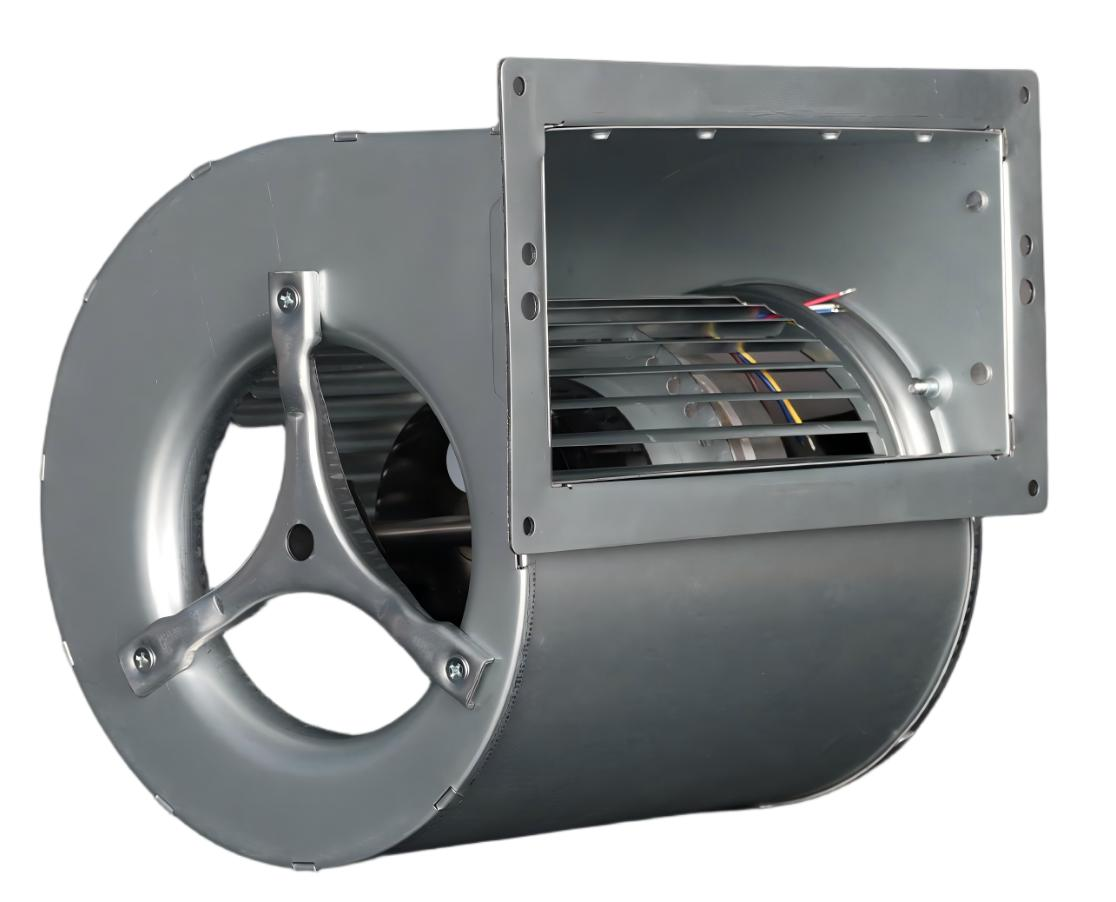

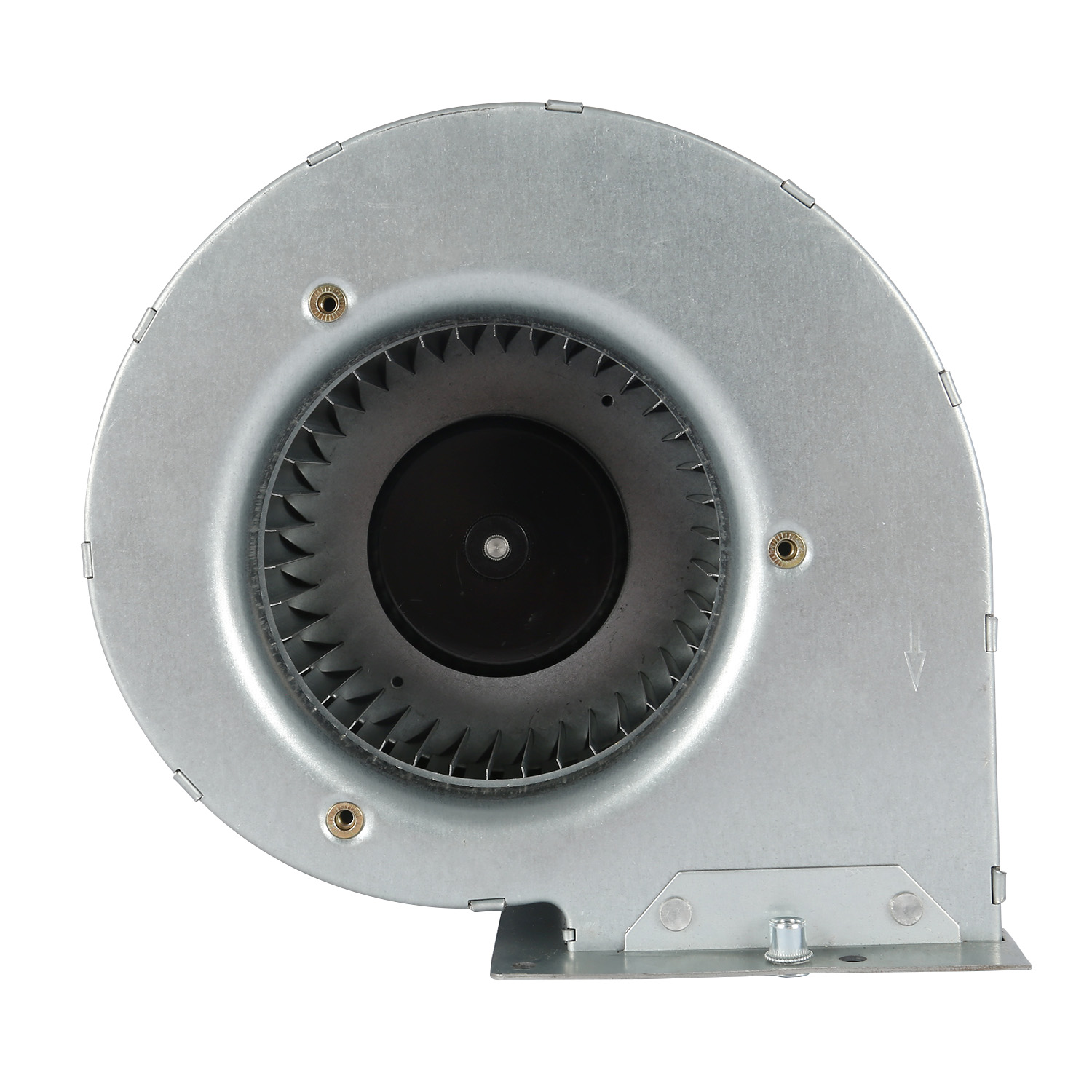

Il FD3G146-2AGL-90 è un ventilatore centrifugo EC con design a doppio ingresso, che consente un ingresso d'aria più bilanciato e una distribuzione della pressione uniforme. Funzionante a 230 VCA, eroga una portata d'aria di 1270 m³/h e una pressione statica di 342 Pa, supporta il controllo di velocità 0–10 VDC e PWM, e offre protezione IP44, risultando adatto per sistemi di ventilazione, raffreddamento di apparecchiature e applicazioni di circolazione dell'aria.
Specifiche del prodotto
Il FD3G146-2AGL-90 è un ventilatore centrifugo a doppio ingresso EC dotato di motore esterno a rotore BLEC92, utilizzante monofase 230VAC con un intervallo di ingresso da 184 a 270VAC e compatibilità con rete elettrica 50/60 Hz. La sua struttura a doppio ingresso migliora l'uniformità del flusso d'aria e la stabilità del sistema, fornendo un flusso d'aria massimo di 1270 m³/h e una pressione statica massima di 342 Pa, operando a 1700±5% giri/min con un consumo energetico di 190 W e un livello di pressione sonora di 72,1 dB(A). Il sistema elettrico integra un'uscita +10VDC per il controllo della velocità o il pull-up del segnale, offre una tensione di tenuta dielettrica di 1800VAC, limita la corrente di dispersione a 3,5 mA ed include molteplici protezioni di sicurezza come limitazione di corrente, avviamento morbido, rilevamento di sovratensione/sottotensione, protezione contro il blocco del rotore, protezione da sovraccarico termico e protezione da polarità inversa. La costruzione meccanica utilizza una girante in lamiera d'acciaio zincato e un coperchio terminale in alluminio pressofuso, con una girante dal diametro di 146 mm dotata di 38 pale per migliorare l'organizzazione del flusso d'aria e la pressione in uscita, un peso totale di circa 4400 g e supporta l'installazione in qualsiasi orientamento. Le interfacce di controllo supportano sia la regolazione analogica 0–10VDC che PWM (1–10 kHz), insieme a un'uscita tachimetrica FG (4 impulsi per giro). Il ventilatore opera in un intervallo di temperatura da -25 ℃ a 60 ℃ e rispetta certificazioni internazionali tra cui CE, RoHS, ISO9001 ed ErP, risultando particolarmente adatto per la ventilazione completa di armadi, il raffreddamento di apparecchiature di medie dimensioni, unità di trattamento aria e progetti di sistemi di ventilazione che richiedono una configurazione a doppio ingresso del flusso d'aria.
Data nominale
| Ventilatore centrifugo con doppia presa EC |  |
|
| TIPO | FD3G146-2AGL-90 | |
| Modello | BLEC92 | |
| Fase | ~ | 1~ |
| Tensione nominale | VUOTO | 230 |
| Intervallo di tensione | VUOTO | 184~270 |
| Frequenza | HZ | 50/60 |
| Assorbimento corrente | A | 1.4±10% |
| Velocità(rpm) | min -1 | 1700±5% |
| Consumo di energia | W | 190±10% |
| Livello di pressione sonora | dB(A) | 72.1±5% |
| Portata d'aria massima | CFM / m³ /H | 747.4/1270 |
| Pressione Statica Massima | In.wg /Pa | 1.37/342 |
| Classe di isolamento | ~ | Classe B |
| Grado di protezione | ~ | Ip44 |
| Ingresso di Controllo | ~ | 0~10 VDC / PWM |
| Uscita di segnale | ~ | FG (uscita tachimetrica) |

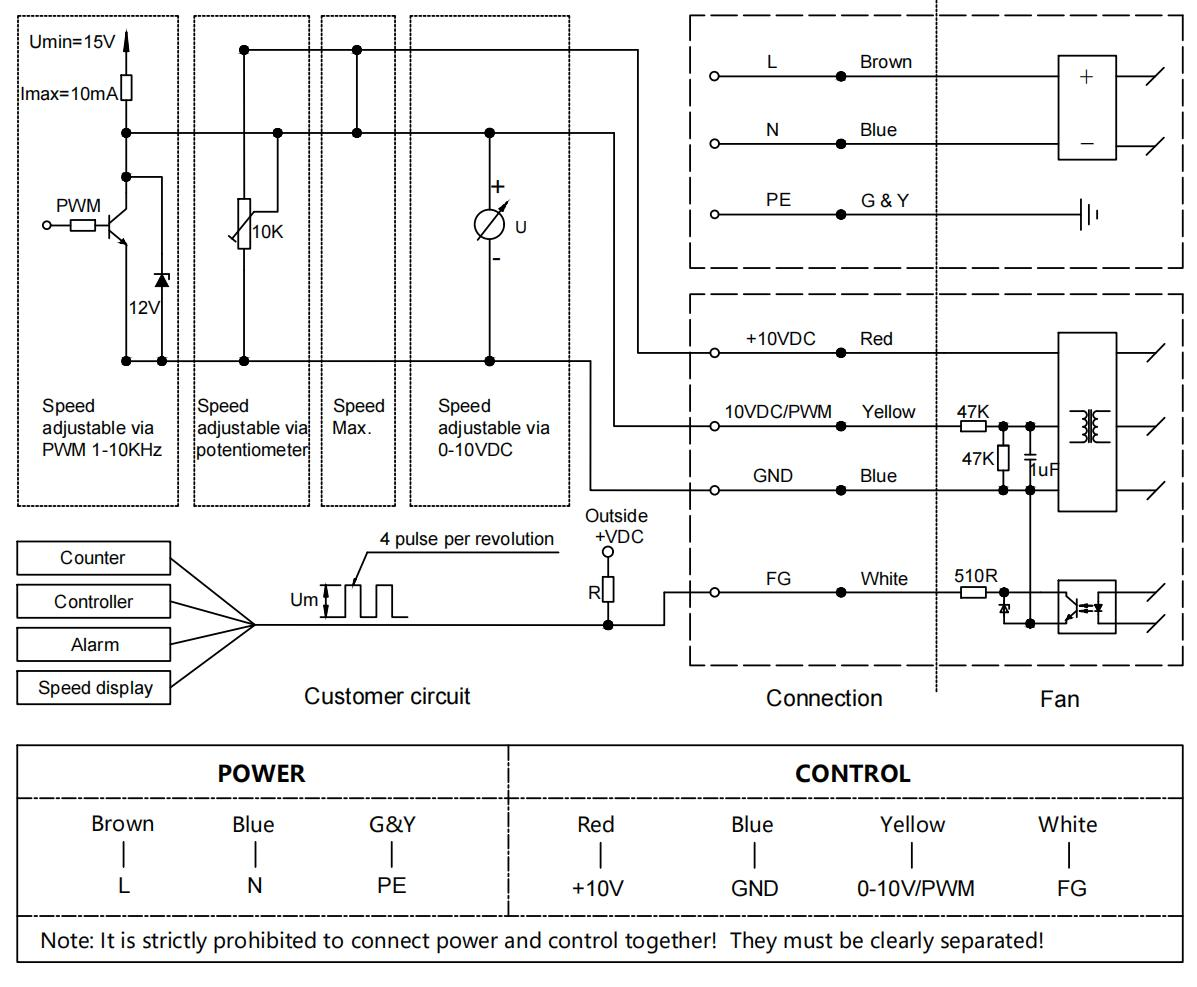

Schema di collegamento
Commenti:
ⅰ. Lunghezza standard del cavo: fare riferimento alla figura seguente. La lunghezza del cavo può essere personalizzata
ⅱ. La modalità convenzionale è controllo 0-10 V/PWM, è possibile opzionalmente sostituire il protocollo di comunicazione; per dettagli sul protocollo di comunicazione, contattare il personale tecnico

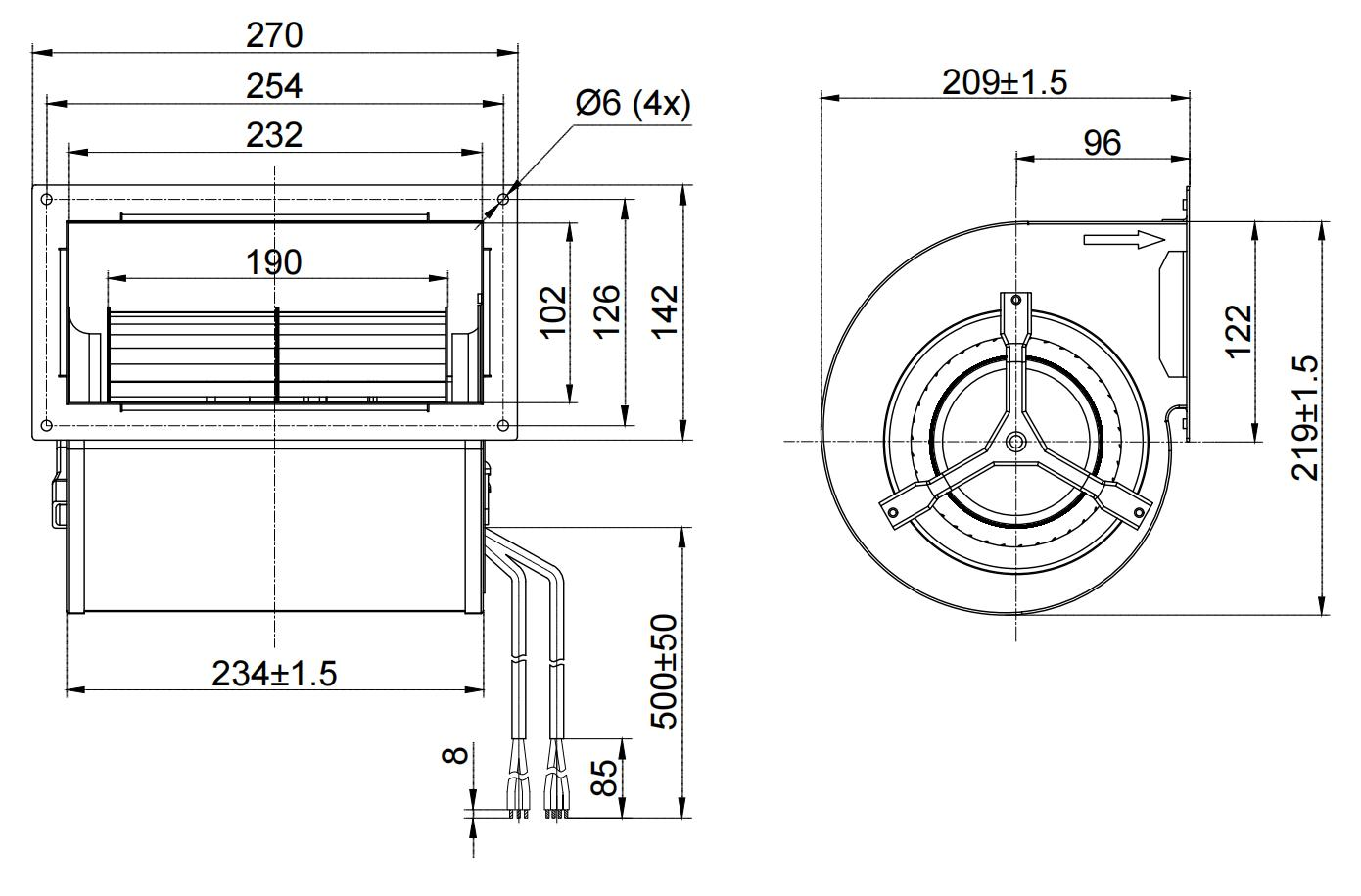

Disegno del prodotto

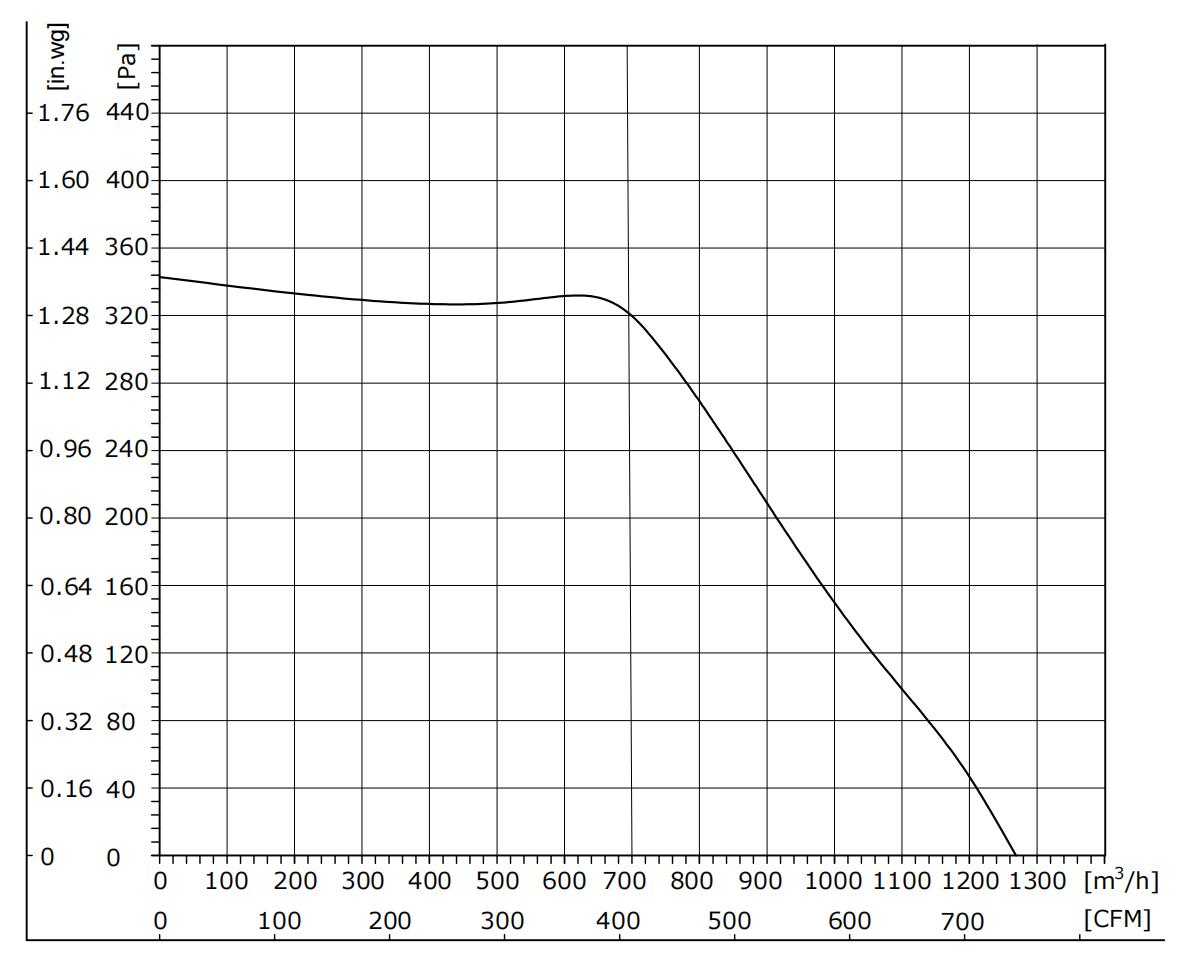

Grafici delle prestazioni aerodinamiche
Condizione di prova：
ⅰ. I dati di prova sono ottenuti nelle specifiche condizioni ambientali e modalità di installazione
ⅱ. Tensione di ingresso---Tensione operativa
ⅲ. Temperatura---Temperatura ambiente 25℃
ⅴ. Umidità---65% RH
ⅰ. Quando si estrae il ventilatore, non sollevare direttamente il cavo del ventilatore. Se il cavo è sottoposto a sollecitazioni eccessive, la parte interna saldata potrebbe staccarsi
ⅱ. Non collegare o scollegare il connettore del cavo del ventilatore mentre il ventilatore è in funzione
ⅲ. Se il ventilatore non funziona dopo l'avvio, non toccare la girante, il rotore o altre parti; è necessario far ispezionare il ventilatore da personale tecnico specializzato per evitare che un avvio improvviso causi lesioni alle mani o ad altre parti del corpo
ⅳ. Il cavo di alimentazione e il cavo di controllo del ventilatore non devono essere collegati al contrario, altrimenti si potrebbero bruciare
ⅴ. A causa delle caratteristiche di avviamento graduale del ventilatore, per prevenire lesioni personali, non toccare la girante né altre parti del ventilatore quando è acceso o in funzione a basse velocità
ⅵ. Il ventilatore deve essere utilizzato e fatto funzionare sotto la supervisione di personale qualificato per evitare che i bambini entrino in contatto con questo prodotto
ⅶ. Se il cavo di alimentazione è usurato o danneggiato, il prodotto deve essere restituito al produttore per la riparazione oppure sostituito seguendo le indicazioni del produttore
ⅷ. Essendo una parte integrante del ventilatore, non è consigliabile utilizzare il motore da solo in assenza della girante o senza carico
1. elevata efficienza: I nostri ventilatori centrifughi sono in grado di fornire elevate portate d'aria e pressione riducendo al minimo il consumo energetico, garantendo prestazioni ed efficienza ottimali.
2. Basso Rumore: Utilizzando tecnologie avanzate di dinamica dei fluidi per regolare gli angoli delle pale, si ottiene un'elevata portata d'aria riducendo al minimo i livelli di rumore
3. Ampia gamma di applicazioni: Adatti a una vasta gamma di settori e ambienti, tra cui ventilazione industriale, sistemi HVAC, agricoltura, edilizia, automotive e altri, offrono soluzioni personalizzate flessibili (OEM/ODM).
4. Sviluppo Sostenibile: I nostri ventilatori sono progettati con caratteristiche orientate al risparmio energetico e alla tutela ambientale. Utilizzando nuovi materiali come la plastica rinforzata con fibra di vetro, soddisfano i requisiti energetici ecocompatibili, resistono a condizioni operative gravose e garantiscono affidabilità a lungo termine.
5. Facile Installazione e Manutenzione: Dotati di griglie di installazione e opzioni di fissaggio ai condotti, i nostri ventilatori presentano un design ergonomico e componenti facilmente manutenibili, consentendo interventi di manutenzione senza problemi.
