FS3G180-2AGL-20
| Tegangan nominal | KPR | 230 |
| Pengambilan arus | A | 2.2±10% |
| Kecepatan(rpm) | min -1 | 2460±5% |
| Konsumsi daya | W | 495±10% |
| Aliran Udara Maks. | CFM / m 3 /H | 776.8/1320 |
| Max. Tekanan Statik | In.wg /Pa | 5.06/1265 |
10pcs
Deskripsi singkat

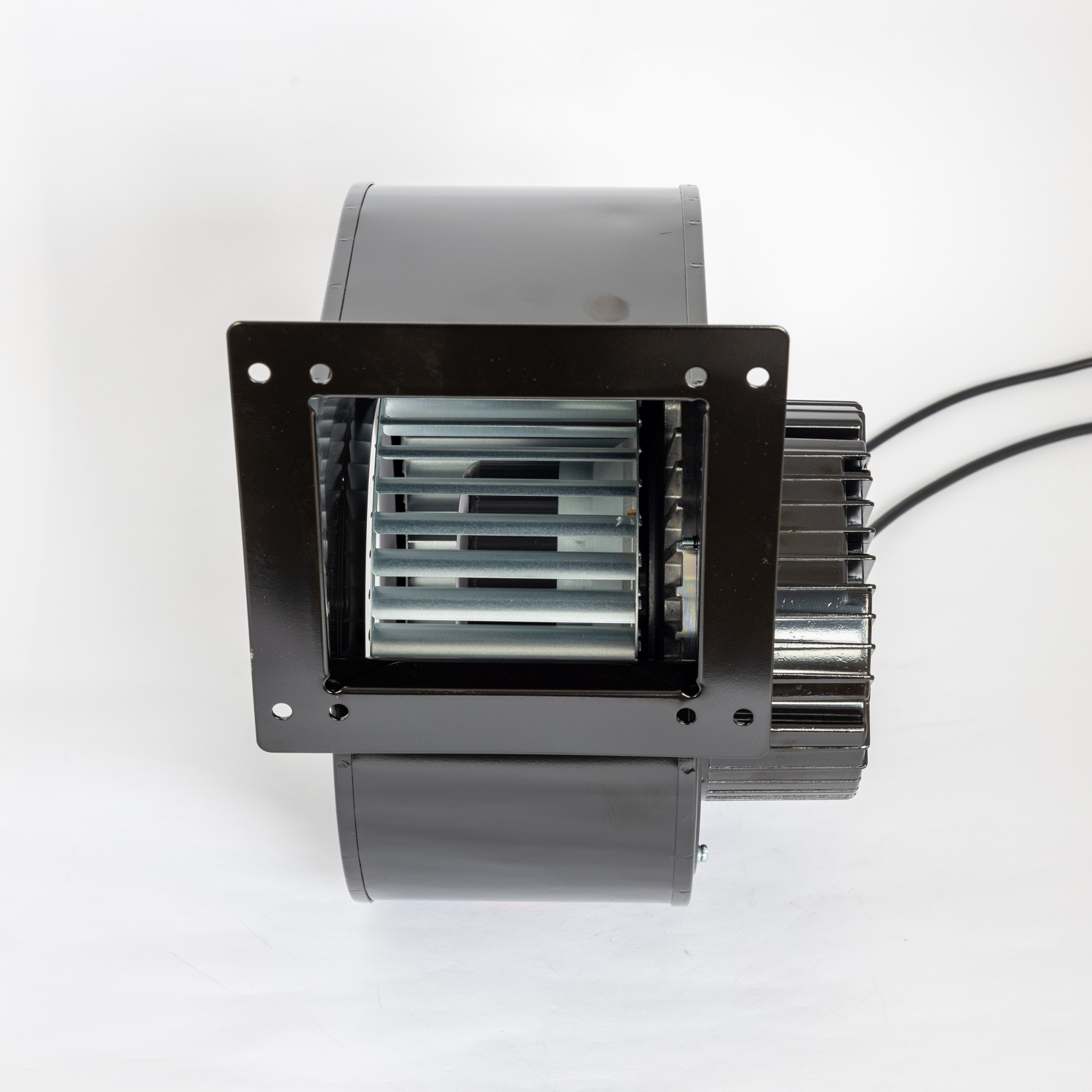

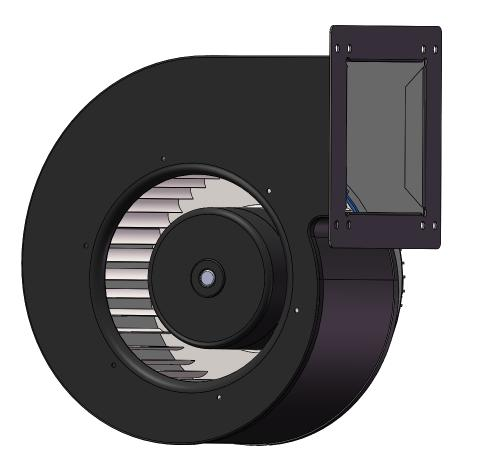

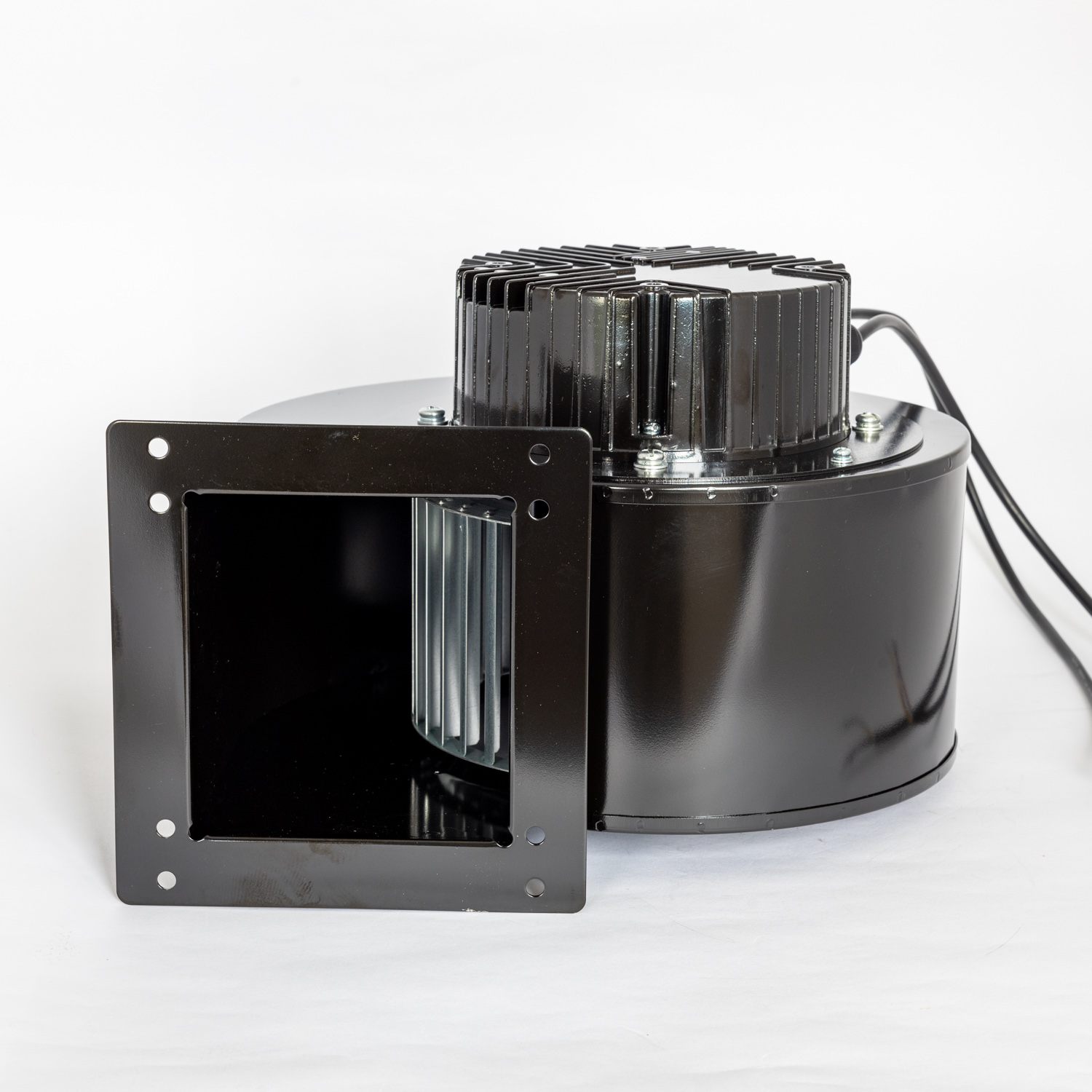

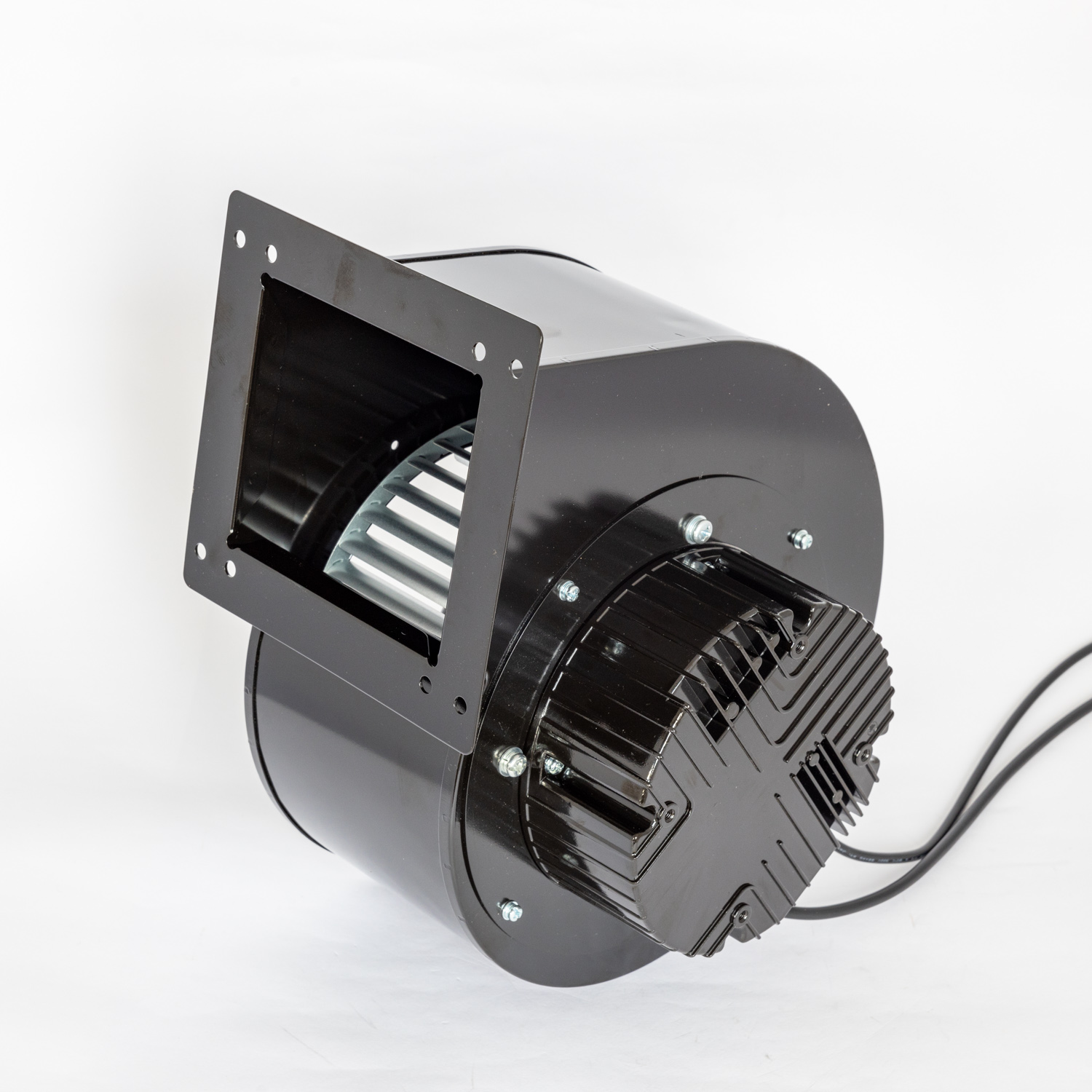

The FS3G180-2AGL-20 adalah blower sentrifugal inlet tunggal EC dengan rumah spiral, dirancang untuk sistem yang membutuhkan tekanan statis tinggi dan aliran udara besar. Beroperasi pada 230VAC, blower ini mampu menghasilkan tekanan statis maksimum sebesar 1265Pa dan aliran udara maksimum hingga 1320 m³/jam. Dilengkapi antarmuka kontrol cerdas yang komprehensif mendukung pengaturan kecepatan 0-10VDC dan PWM, komunikasi RS485 (protokol MODBUS), serta sakelar alarm independen, sehingga dapat terintegrasi secara mulus ke dalam sistem manajemen otomasi berbasis papan kontrol eksternal. Dengan tingkat proteksi IP54 dan konstruksi mekanis yang kuat, blower ini merupakan pilihan ideal untuk ventilasi industri, unit penanganan udara, dan aplikasi dengan hambatan sistem yang signifikan.
Spesifikasi Produk

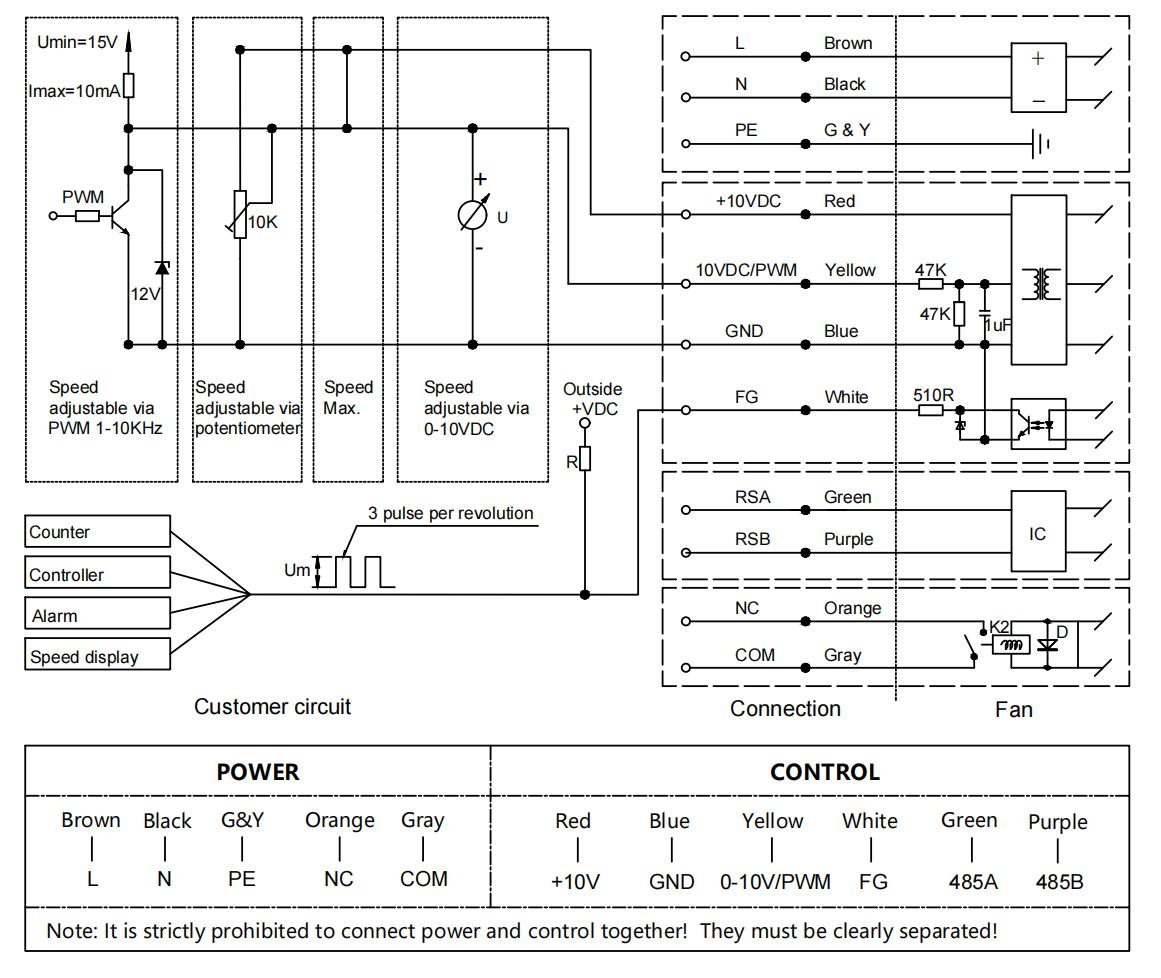

Di jantung dari FS3G180-2AGL-20 adalah motor EC rotor eksternal yang menggerakkan impeller berbilah 38 terbuat dari pelat baja canai dingin dengan diameter 180mm, memastikan efisiensi tinggi dan daya tahan. Selain terminal daya utama (L, N, PE), antarmuka kontrolnya menawarkan fleksibilitas luar biasa untuk integrasi eksternal: catu daya referensi +10VDC internal memberi daya pada rangkaian eksternal; pengaturan kecepatan tanpa tahap dicapai melalui sinyal analog 0-10VDC atau PWM (1-10kHz); output tachometer FG (3 pulsa per putaran) memungkinkan pemantauan kecepatan secara real-time; port komunikasi RS485 (RSA/RSB) memungkinkan koneksi ke PLC atau komputer induk melalui protokol MODBUS untuk pengaturan parameter jarak jauh, pemantauan status, dan kontrol kelompok; serta saklar alarm pasif terpisah (NC/COM) dapat dihubungkan ke papan kontrol untuk indikasi kerusakan. Blower ini dilengkapi serangkaian fitur proteksi termasuk soft start, pembatasan arus, proteksi tegangan lebih/rendah, proteksi rotor macet, dan proteksi beban lebih termal elektronik, memastikan keandalan tinggi serta umur operasional panjang (umur L10 50.000 jam) dalam kisaran suhu sekitar -25℃ hingga 60℃. Konstruksinya menggunakan perumahan aluminium die-cast dan bantalan bola, sehingga memungkinkan pemasangan dalam orientasi apa pun. Sesuai dengan standar CE, RoHS, ErP, dan berbagai standar keselamatan internasional lainnya, blower ini sangat cocok untuk aplikasi industri yang menuntut kontrol tekanan dan aliran udara yang presisi, jarak jauh, atau terpusat.
Tanggal Nominal
| Blower sentrifugal inlet tunggal EC dengan rumah spiral |  |
|
| TIPE | FS3G180-2AGL-20 | |
| Model | BLEC102 | |
| Fase | ~ | 1~ |
| Tegangan nominal | KPR | 230 |
| Rentang tegangan | KPR | 184~270 |
| Frekuensi | Hz | 50/60 |
| Pengambilan arus | A | 2.2±10% |
| Kecepatan(rpm) | min -1 | 2460±5% |
| Konsumsi daya | W | 495±10% |
| Tingkat tekanan suara | dB(A） | 76±5% |

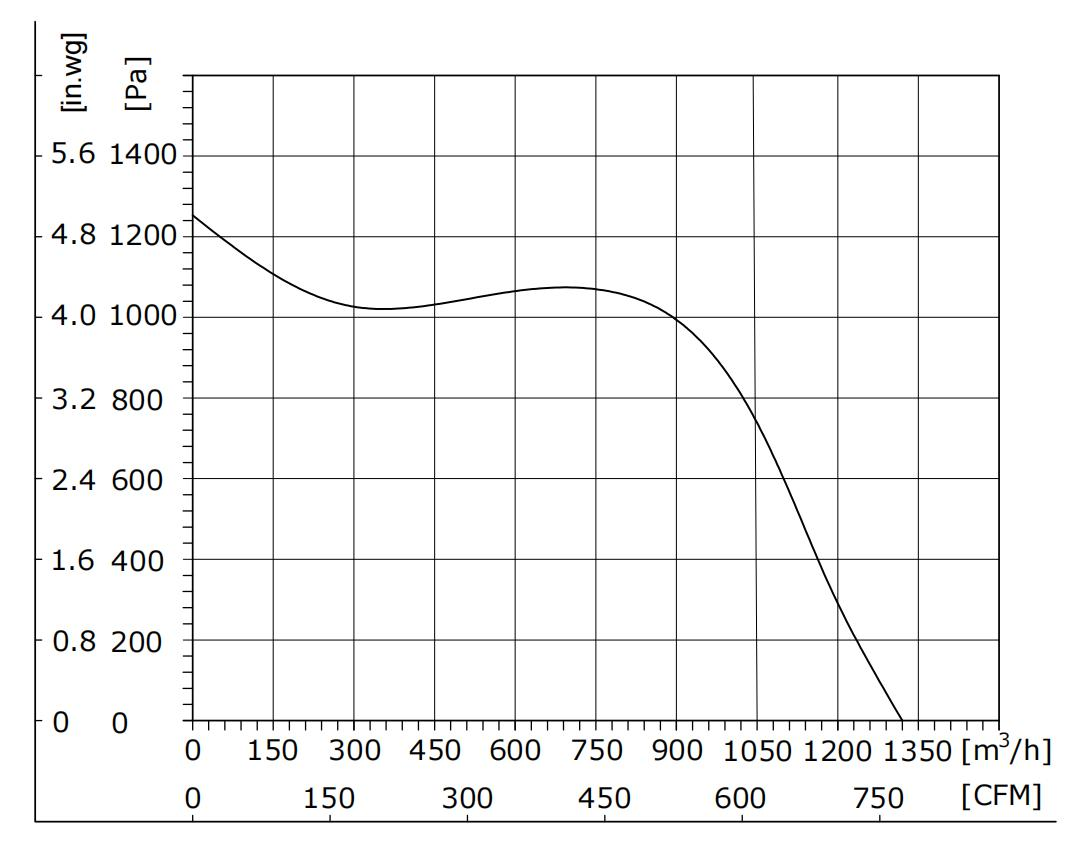

| Aliran Udara Maks. | CFM / m 3 /H | 776.8/1320 |
| Max. Tekanan Statik | In.wg /Pa | 5.06/1265 |
| Kelas Isolasi | ~ | Kelas B |
| Derajat perlindungan | ~ | IP54 |
| Masukan Kontrol | ~ | 0~10VDC / PWM/Modbus-485 |
| Output sinyal | ~ | FG (Output Tach) |
Pernyataan:

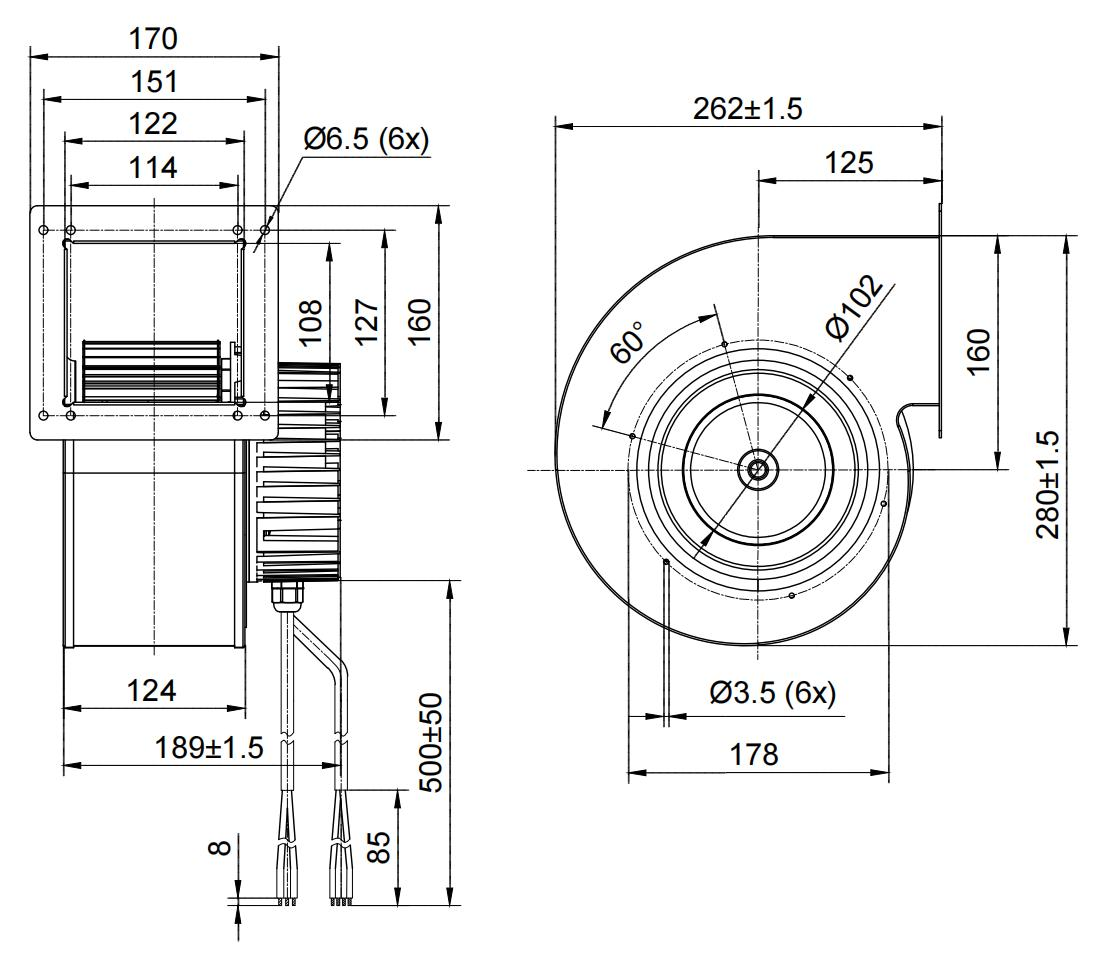

ⅰ. Panjang kabel standar merujuk pada gambar di bawah. Panjang kabel dapat disesuaikan
ⅱ. Mode konvensional adalah kontrol 0-10V/PWM, dapat memilih mengganti protokol komunikasi; untuk detail protokol komunikasi, silakan hubungi staf teknis
Kondisi pengujian：
ⅰ. Data pengujian diperoleh dalam kondisi lingkungan dan mode pemasangan yang ditentukan
ⅱ. Tegangan Masukan---Tegangan operasi
ⅲ.Suhu---Suhu ruangan 25℃
ⅴ.Kelembapan---65%RH
ⅰ.Saat mengeluarkan kipas, jangan langsung menarik kabel kipas. Jika kabel mendapat tekanan berlebih, bagian las internal dapat lepas
ⅱ.Jangan mencabut atau memasang kembali colokan kabel kipas saat kipas sedang beroperasi
ⅲ.Jika kipas tidak berfungsi setelah dihidupkan, jangan menyentuh impeller, rotor, atau bagian lainnya; petugas teknis profesional harus memeriksa kipas untuk mencegah kipas hidup tiba-tiba dan menyebabkan cedera tangan atau cedera pribadi lainnya
ⅳ.Kabel daya dan kabel kontrol kipas tidak boleh dipasang terbalik, jika tidak akan menyebabkan terbakar
ⅴ. Karena karakteristik start lembut dari kipas, untuk mencegah cedera pribadi, jangan menyentuh impeller atau bagian lain dari kipas saat terhubung ke listrik atau berjalan pada kecepatan rendah
ⅵ. Kipas harus dioperasikan dan digunakan di bawah pengawasan personel profesional untuk mencegah anak-anak bersentuhan dengan produk ini
ⅶ. Jika kabel daya aus atau rusak, perangkat harus dikembalikan ke pabrikan untuk diperbaiki atau diganti di bawah panduan pabrikan
ⅷ. Sebagai bagian dari kipas, tidak disarankan menggunakan motor secara terpisah jika tidak ada impeller atau beban
1. efisiensi tinggi: Kipas sentrifugal kami mampu menghasilkan laju aliran udara dan tekanan tinggi sambil meminimalkan konsumsi energi, memastikan kinerja dan efisiensi yang optimal.
2. Kebisingan Rendah: Menggunakan teknologi dinamika fluida canggih untuk menyesuaikan sudut bilah agar menghasilkan aliran udara tinggi sambil meminimalkan tingkat kebisingan
3. Jangkauan Aplikasi yang Luas: Cocok untuk berbagai macam industri dan lingkungan, termasuk ventilasi industri, sistem HVAC, pertanian, konstruksi, otomotif, dan lainnya, menawarkan solusi kustom yang fleksibel (OEM/ODM).
4. Pengembangan Berkelanjutan: Kipas kami dirancang dengan fitur hemat energi dan ramah lingkungan. Dengan memanfaatkan material baru seperti plastik diperkuat serat kaca, kipas ini memenuhi persyaratan energi ramah lingkungan, tahan terhadap kondisi kerja ekstrem, serta memberikan keandalan jangka panjang.
5. Pemasangan dan Perawatan Mudah: Dilengkapi dengan grille pemasangan dan opsi pemasangan saluran, kipas kami memiliki desain yang ramah pengguna serta komponen yang mudah dirawat, memudahkan perawatan tanpa kesulitan.
