مروحة طرد مركزي عكسية تيار مستمر، طراز FB3G225-24PL-91، 24 فولت تيار مستمر، قطر 225 مم، سعة تدفق هواء 1579.9 متر مكعب/ساعة

الوصف المختصر </p

الأنابيب FB3G225-24PL-91 مروحة مركزية تُدار بالتيار المستمر بجهد 24 فولت تيار مستمر، وتتميز بضغط ساكن عالٍ، وتجمع بشكل فريد بين الأداء الصناعي المتميز وسلامة التشغيل عند الجهد المنخفض. وتعمل هذه المروحة على بطاريات قياسية بجهد 24 فولت تيار مستمر أو على طاقة شمسية، وتوفّر تدفّق هواء أقصى مقداره 1579.9 متر مكعب/ساعة وضغطًا ساكنًا قدره 805 باسكال عند استهلاكها فقط لطاقة تبلغ 180 واط — وهي مقاييس أداء لا تُحقَّق عادةً إلا في أنظمة تيار مستمر بجهد 48 فولت أو أعلى. ويتم تحقيق هذه النسبة الاستثنائية بين الضغط والجهد عبر استخدام ريشة منحنية للخلف بدقة عالية، مقترنة بمُحرِّك تيار مستمر بدون فرشاة (BLDC92)، ما يضمن كفاءة عالية ضمن نطاق إدخال واسع يتراوح بين 16 و28 فولت تيار مستمر. كما يوفّر مخرج التحويل الترددي (FG) المدمج في المروحة إشارات تغذية راجعة فورية عن السرعة عند 3200 دورة في الدقيقة، مما يسمح بالتحكم الحلقي المغلق في أنظمة الأتمتة، وهو متوافق مع إشارات التحكم التناظرية ذات المدى 0–10 فولت تيار مستمر وكذلك بإشارات التحكم الرقمية النبضية (PWM). وبفضل حمايتها من الغبار والرطوبة وفق تصنيف IP44، والعزل من الفئة B المُصنَّف لتحمل درجة حرارة تصل إلى 130°م، وعمر خدمة L10 يبلغ 50,000 ساعة عند درجة حرارة 40°م، فإن هذه المروحة مصمَّمة خصيصًا للعمل في البيئات الصعبة. ومن أبرز التطبيقات المناسبة لها: تنقية الهواء باستخدام الطاقة البطارية، وتهوية البيوت الزجاجية بالطاقة الشمسية، وتبريد ملاجئ الاتصالات، وأنظمة التكييف والتبريد المتنقلة، وإدارة الحرارة في المركبات الكهربائية (EV)، وتجهيزات التبريد الخاصة بالمعدات العاملة خارج الشبكة الكهربائية. وقد حصلت هذه المروحة على شهادتي CE وRoHS.

مواصفات المنتج</p>

في قلب FB3G225-24PL-91 هو محرك تيار مستمر بدون فرشاة من نوع BLDC92 ذي دوار خارجي، يُشغِّل مروحة طرد مركزي ذات أجنحة منحنية للخلف وقطرها ٢٢٥ مم، وقد خضعت هذه المروحة لتوازن دقيق لضمان تشغيل سلس عند سرعة ٣٢٠٠ دورة في الدقيقة. ويحقِّق التصميم الهوائي كفاءة تتراوح بين ٧٥٪ و٨٠٪، حيث يحوِّل فقط ١٨٠ واط من طاقة التيار المستمر إلى تدفق هواء قدره ١٥٧٩٫٩ مترًا مكعبًا في الساعة عند ضغط ساكن يصل إلى ٨٠٥ باسكال — ما يمثل توفيرًا في الطاقة بنسبة ٣٠–٤٠٪ مقارنةً بالمراوح الطرد المركزي العاملة بالتيار المتناوب المكافئة لها. ويمتاز المحرك بمدى تشغيلي واسع من ١٦ إلى ٢٨ فولت تيار مستمر، مما يضمن أداءً مستقرًّا حتى مع تقلبات جهد البطارية، ما يجعله مناسبًا لأنظمة التيار المستمر التي تعمل مباشرةً بالطاقة الشمسية أو التي تعتمد على بطاريات كوسيلة لتخزين الطاقة. وتتيح واجهة التحكم الشاملة فيه استقبال إشارات تحليلية تناظرية بجهد ٠–١٠ فولت تيار مستمر ومدخلات رقمية بتقنية التعديل العرضي للنسبة (PWM) ضمن نطاق تردد ١–١٠ كيلوهرتز لتنظيم السرعة دون انقطاع، بينما توفر مخرج مقياس السرعة (FG) المدمج في المحرك تغذية راجعة فورية عن عدد الدورات في الدقيقة (RPM) لدمجه مع أنظمة التحكم المنطقي القابل للبرمجة (PLC) أو وحدات التحكم الدقيق (microcontroller) أو أنظمة أتمتة المباني. وتشمل ميزات الحماية المدمجة: بدء التشغيل التدريجي، والحد من التيار، وحماية المحرك عند انسداد الدوار، وحماية المدخلات الكهربائية من عكس الاستقطاب. ويتكون هيكل المروحة من غلاف ألومنيوم مصبوب تحت الضغط، وهو مقاوم لرشات الماء والأجسام الصلبة الأكبر من ١ مم وفق تصنيف IP44. كما تدعم المحامل الكروية تركيب المروحة بأي اتجاه، وتسمح العزلة الكهربائية من الفئة B بتشغيل آمن في درجات حرارة محيطة تصل إلى ١٣٠°م. وتبلغ عمر المروحة الافتراضي (L10) ٥٠٠٠٠ ساعة عند درجة حرارة محيطة ٤٠°م، مع متطلبات صيانة ضئيلة نسبيًّا ناتجة عن تصميم المحرك بدون فرشاة. وهذه النموذج مناسبٌ للغاية للأنظمة التي تتطلب توليد ضغط ساكن عالٍ من مصدر طاقة تيار مستمر منخفض الجهد، دون المساس بالموثوقية أو دقة التحكم.

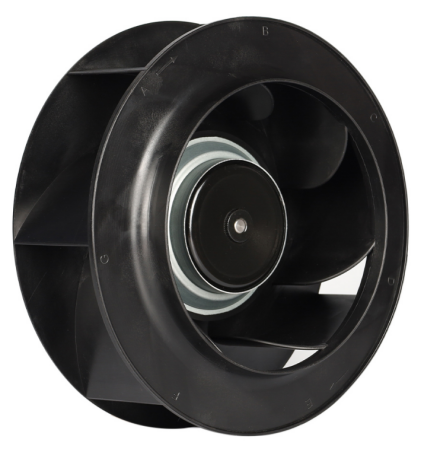

التاريخ الاسمي

مروحة طرد مركزي خلفية تيار مستمر
نوع	FB3G225-24PL-91
الطراز	BLDC92

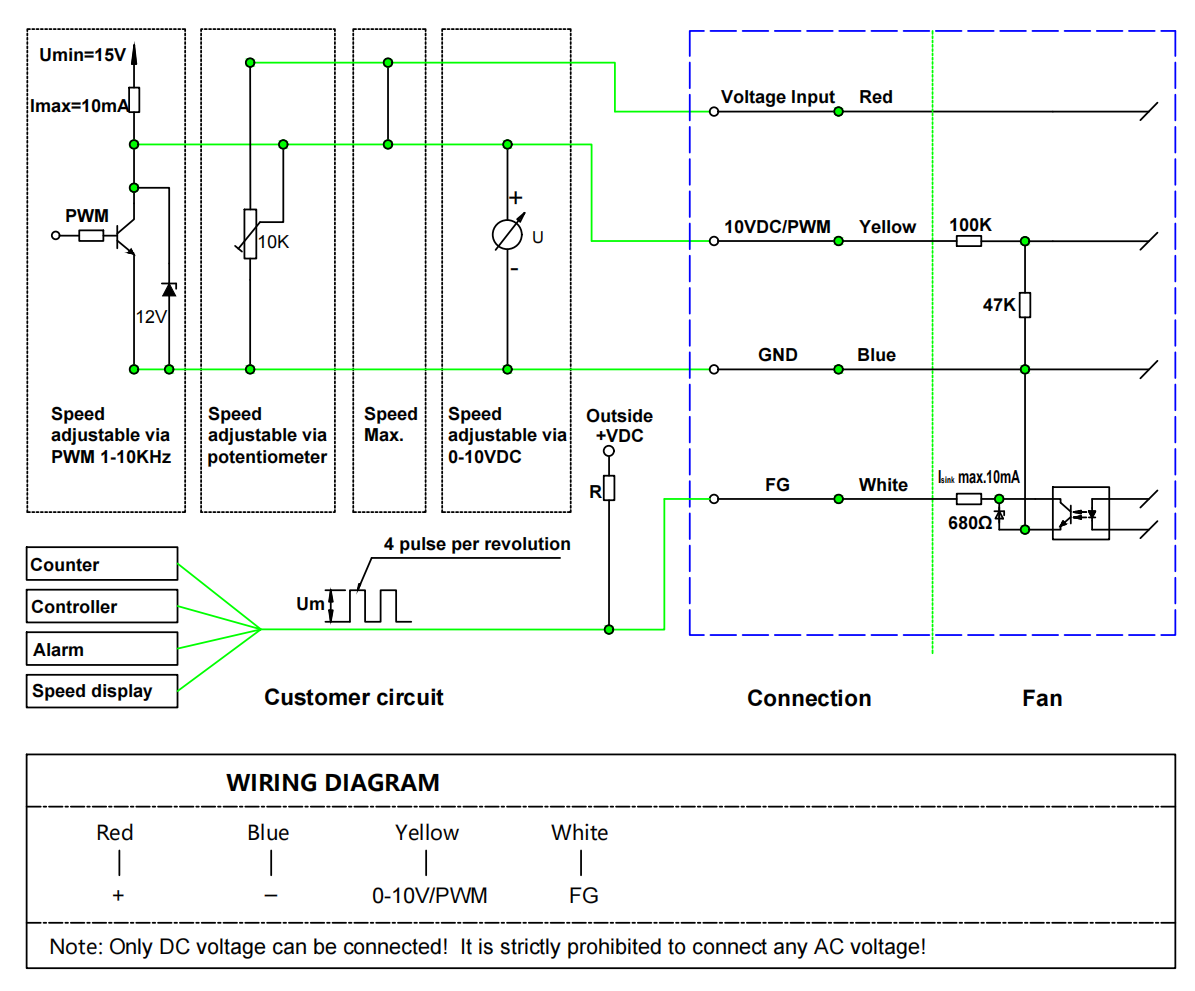

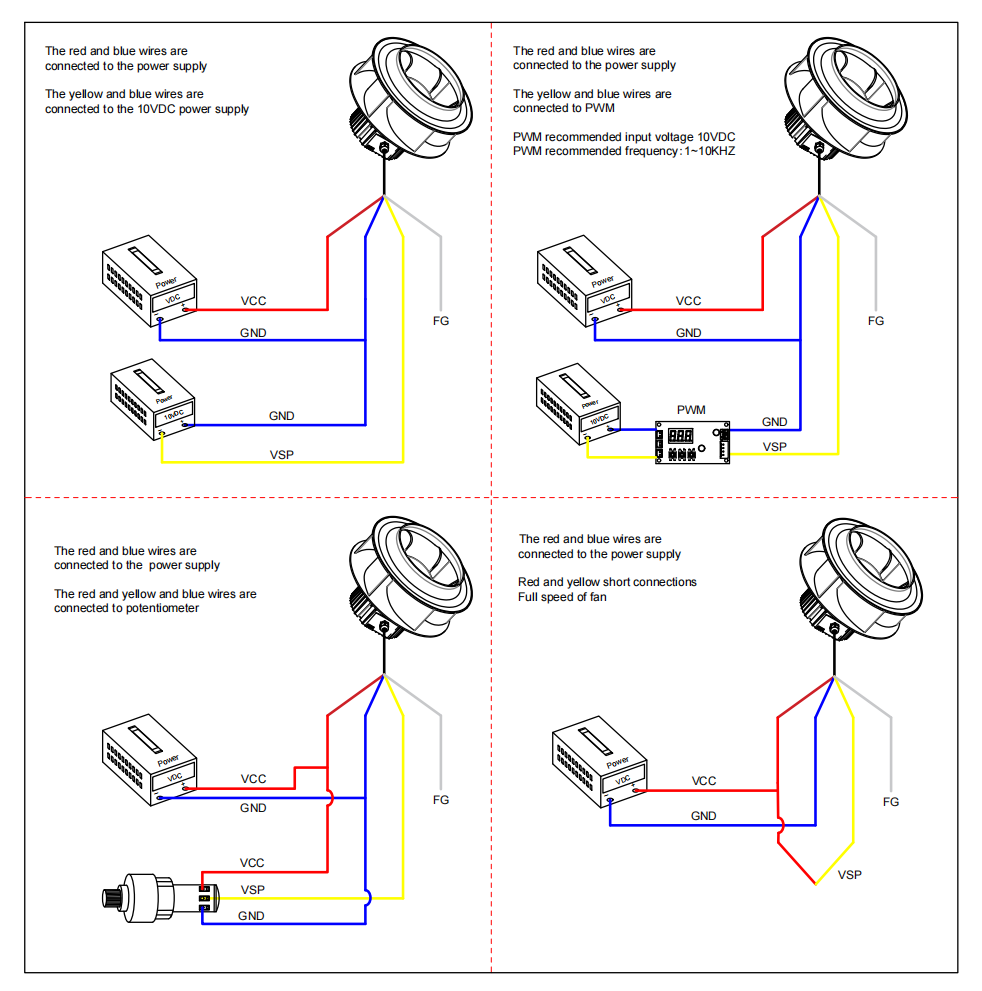

مخطط الاتصال

ملاحظات:

أولاً: طول السلك القياسي هو ٣٠٠ مم؛ ويمكن تخصيص الطول حسب الطلب.

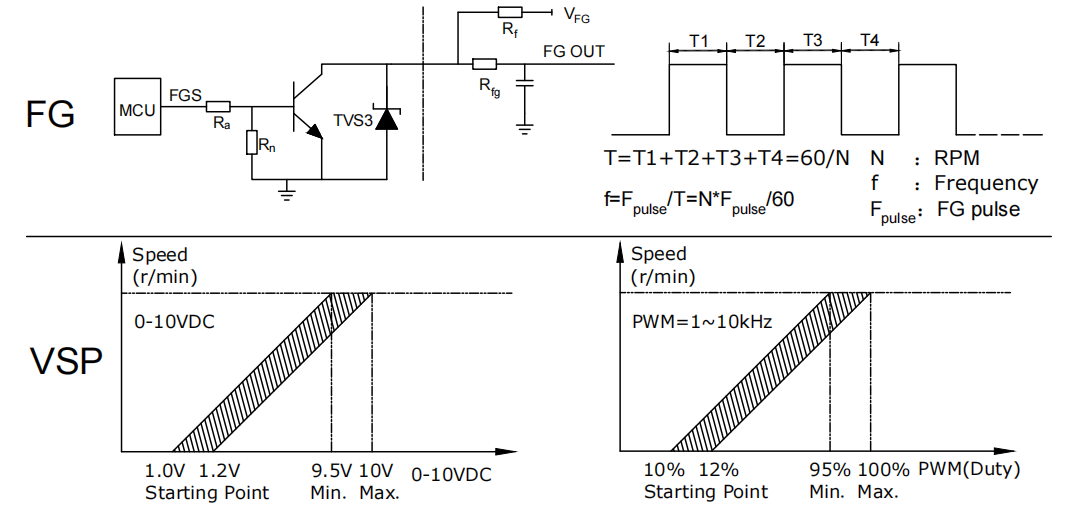

ثانياً: التحكم عبر إشارة تناظرية ٠–١٠ فولت تيار مستمر أو إشارة رقمية بتعديل عرض النبضة (PWM).

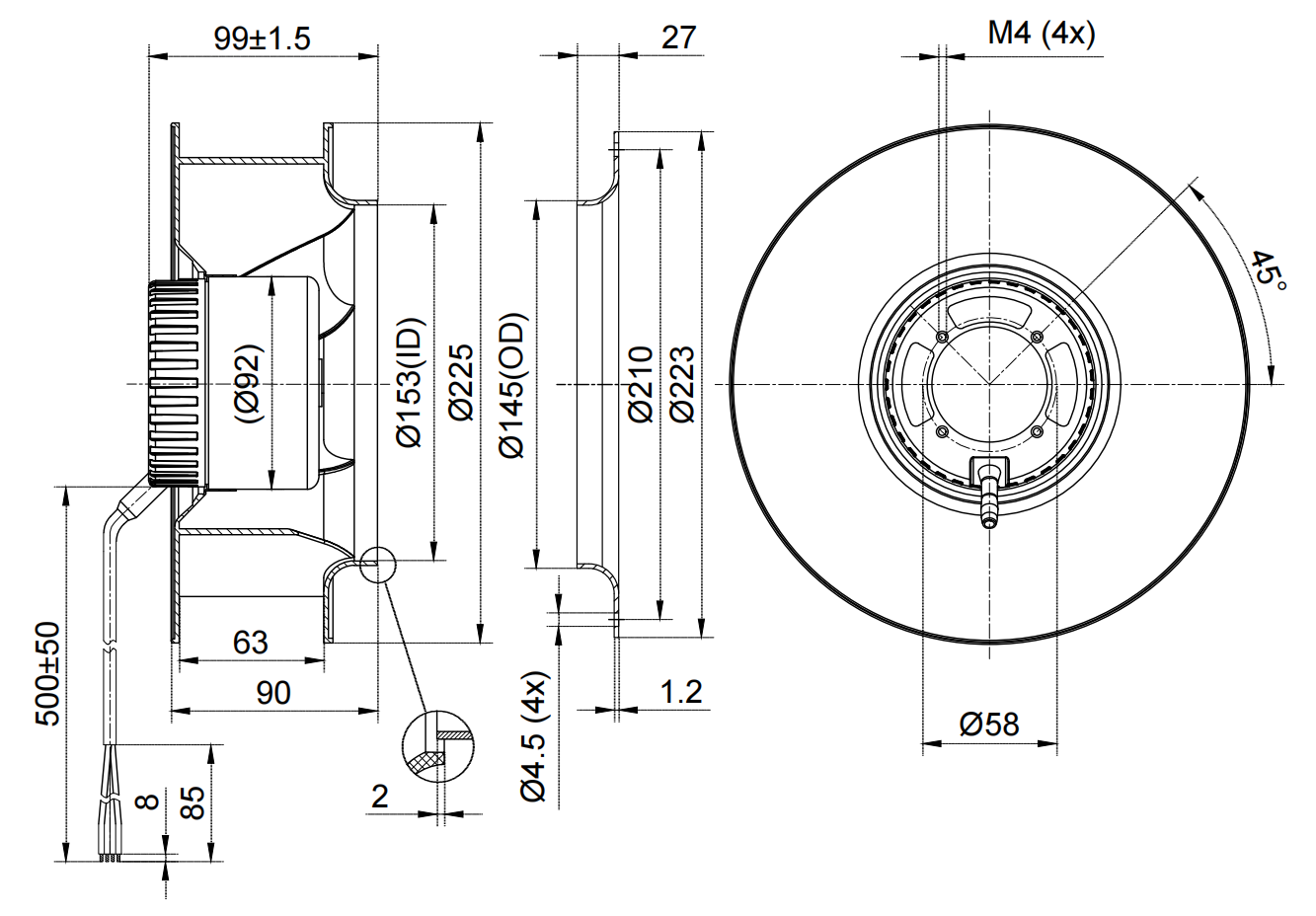

رسم المنتج

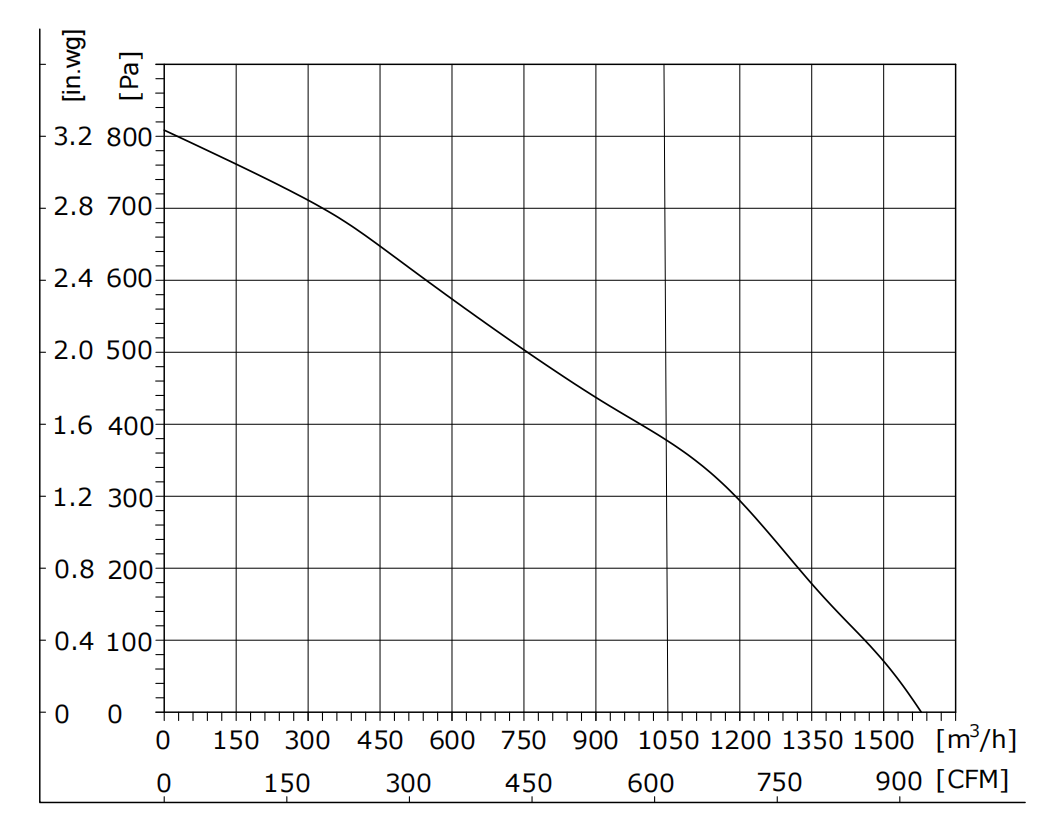

مخططات أداء الديناميكا الهوائية

شروط الاختبار:

أولاً: تُجرى عملية القياس وفقاً للمعيار الدولي ISO 5801، باستخدام طريقة الغرفة المزدوجة.

ثانياً: جهد الاختبار: ٢٤ فولت تيار مستمر، ودرجة حرارة الجو المحيط: ٢٣±٢°م، والرطوبة النسبية: ٥٠±١٠%.

ثالثاً: تقاس الضوضاء على بعد ١ متر في غرفة عازلة للصوت وفقاً للمعيار الدولي ISO 3744.

رابعاً: منحنى الأداء (PQ) يوضح أداء المروحة عبر نطاق دورة التشغيل من ٠ إلى ١٠٠٪ عند الجهد المُصنّف.

متطلبات السلامة

أولاً. عند إخراج المروحة، لا ترفع سلك التوصيل الخاص بها مباشرةً. فإذا تعرض السلك لضغط مفرط، فقد ينفصل الجزء الملحوم داخلياً.

ثانياً. لا تُدخل أو تُخرج قابض سلك توصيل المروحة أثناء تشغيلها.

ثالثاً. إذا لم تعمل المروحة بعد التشغيل، فلا تلمس الدفّاقة أو الدوار أو أي أجزاء أخرى منها؛ ويجب أن يقوم فنيون فنيون متخصصون بفحص المروحة لمنع بدء التشغيل المفاجئ الذي قد يتسبب في إصابات باليد أو بأي أجزاء أخرى من الجسم.

رابعاً. وبسبب خاصية التشغيل التدريجي للمروحة، وللوقاية من الإصابات الشخصية، يُمنع لمس الدفّاقة أو أي أجزاء أخرى من المروحة أثناء توصيلها بالطاقة أو أثناء دورانها بسرعات منخفضة.

خامسًا: يجب تشغيل المروحة واستخدامها تحت إشراف موظفين متخصصين لمنع الأطفال من التلامس مع هذا المنتج

سادسًا: إذا كان خط الطاقة مهترئًا أو تالِفًا، فيجب إعادته إلى الشركة المصنعة لإصلاحه أو استبداله تحت إشراف الشركة المصنعة

سابعًا: وبما أن المحرك جزءٌ من المروحة، فلا يُوصى باستخدامه بمفرده عند غياب الدوّارة (المروحة) أو عند عدم وجود حمل

المزايا

١. ضغط ساكن مرتفع عند جهد منخفض: يحقِّق المروحة FB3G225-24PL-91 تدفُّقاً هوائياً قدره ١٥٧٩٫٩ م³/ساعة عند ضغط ساكن قدره ٨٠٥ باسكال وباستهلاك طاقة لا يتجاوز ١٨٠ واط فقط عند جهد ٢٤ فولت تيار مستمر — ما يوفِّر ضغطاً ساكناً من المستوى الصناعي باستخدام مصدر طاقة تيار مستمر منخفض الجهد دون الحاجة إلى محولات رفع الجهد.

٢. كفاءة هوائية ممتازة: كفاءة هوائية تبلغ ٧٥-٨٠٪ بفضل تصميم المروحة المنحنية للخلف بدقة، ما يمثل وفورات في استهلاك الطاقة بنسبة ٣٠-٤٠٪ مقارنةً بالمنافيخ الطرد المركزي التيار المتناوب المكافئة.

3. نطاق تطبيق واسع: مناسبة تمامًا لتبريد ملاجئ الاتصالات، وتوفير التهوية في البيوت الزجاجية التي تعمل بالطاقة الشمسية، والتنقية الهوائية التي تعمل بالبطاريات، ووحدات التكييف والتبريد المحمولة، ومحفظات المعدات خارج الشبكة. وهي متاحة للتخصيص حسب طلبات الشركات المصنعة الأصلية (OEM) أو المصممين الأصليين (ODM).

4. التنمية المستدامة: تقلل تقنية المحرك بدون فرشاة ذو التيار المستمر الإلكتروني (EC) من استهلاك الطاقة بنسبة تزيد على ٣٠٪ مقارنةً بالبدائل العاملة بالتيار المتناوب. ويتميز الغلاف المصنّف وفق معيار IP44 وعمر افتراضي قدره ٥٠٠٠٠ ساعة عند درجة حرارة ٤٠°م بتقليل هدر القطع البديلة وتكاليف التشغيل.

5. سهولة التركيب والصيانة: الشفة القياسية للتركيب متوافقة مع أحجام القنوات الشائعة. ومدخل التحكم ٠-١٠ فولت تيار مستمر/تعديل عرض النبض (PWM) ومخرج الإشارة الترددية (FG) يُمكّنان من دمج سهل دون الحاجة إلى إجراء تعديلات. كما أن محرك التيار المستمر بدون فرشاة (BLDC) لا يحتاج إلى صيانة ولا يستلزم استبدال الفُرَش.
