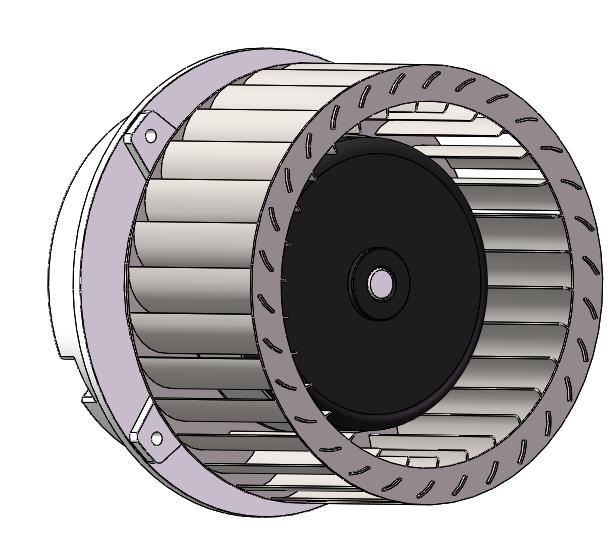

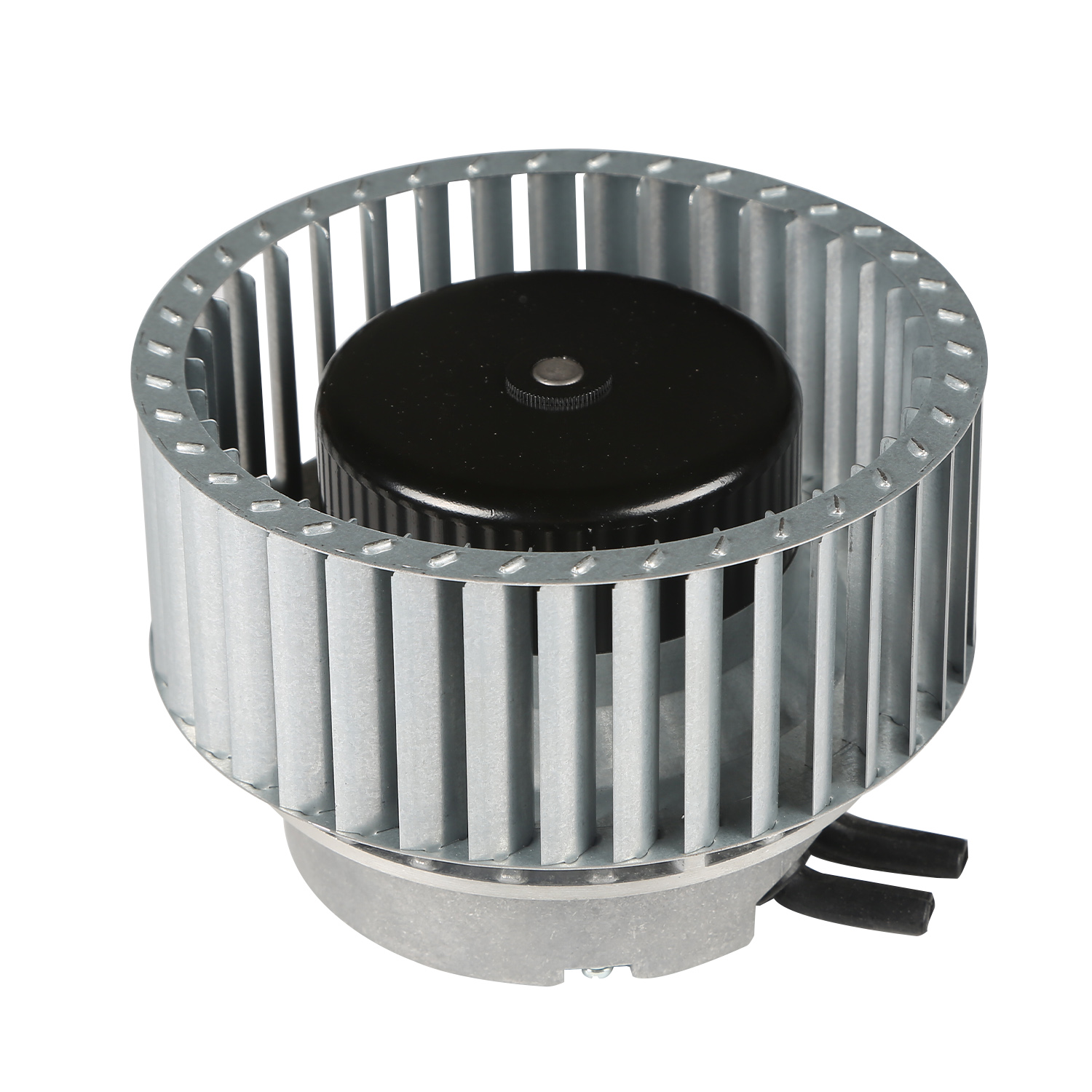

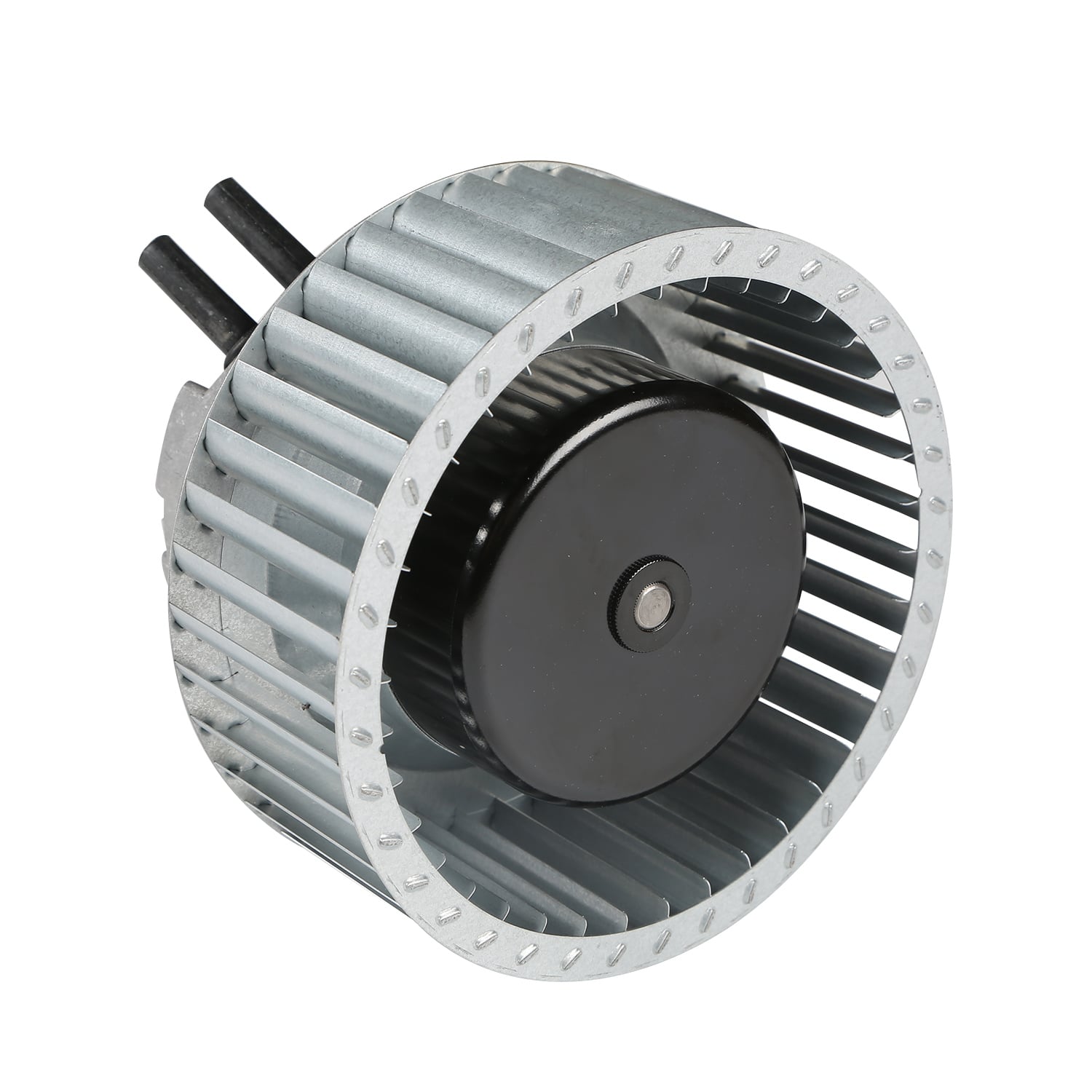

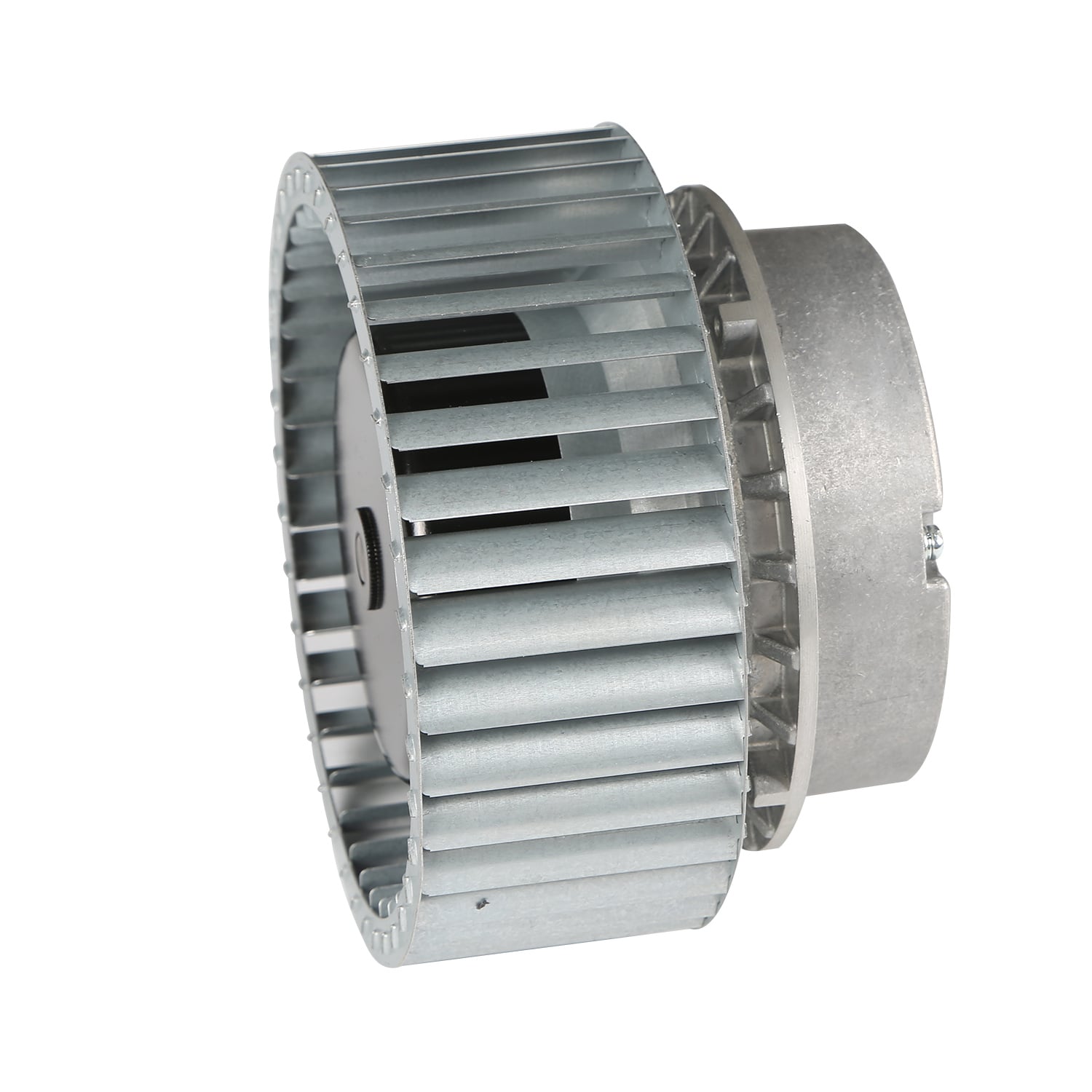

مروحة طرد مركزي منحنية للأمام بمحرك إلكتروني مقاس 108 مم، 230 فولت تيار متردد

الوصف المختصر

المروحة المركزية الكهربائية من طراز FF3G108-2AGL-70 هي مروحة كهربائية مركزية أمامية صغيرة الحجم وفعالة من حيث استهلاك الطاقة، ومصممة لتطبيقات التهوية ذات تدفق الهواء المنخفض والضوضاء المنخفضة. تعمل على تيار أحادي الطور بجهد 230 فولت تيار متردد، وتُنتج أقصى تدفق هواء بمقدار 240 مترًا مكعبًا/ساعة وضغط ثابت بقيمة 350 باسكال، وتدعم التحكم في السرعة بشكل تناسبي ورقمي، وتمتاز بتصنيف حماية IP44، مما يجعلها مناسبة للتهوية المدمجة في مختلف المعدات التي تتميز بضيق المساحة.

مواصفات المنتج

المروحة FF3G108-2AGL-70 هي مروحة طرد مركزي أمامية تعمل بتقنية EC، وتعمل بواسطة محرك دوار خارجي من نوع BLEC72، باستخدام تيار أحادي الطور 230 فولت تيار متردد مع نطاق إدخال يتراوح بين 184–270 فولت تيار متردد، وتتوافق مع شبكة كهرباء 50/60 هرتز. توفر هذه المروحة تدفق هواء أقصى بقيمة 240 م³/س، وضغطًا ساكنًا أقصاه 350 باسكال، وتعمل بسرعة 2800±5% دورة في الدقيقة، واستهلاك منخفض للطاقة يبلغ 50 واط، ومستوى ضغط صوتي قدره 64 ديسيبل (أ)، مما يحقق توازنًا بين التهوية الفعّالة والكفاءة في استهلاك الطاقة والتشغيل الهادئ. يدمج النظام الكهربائي خرجًا بجهد +10 فولت تيار مستمر للتحكم في السرعة أو رفع الإشارة، ويقدّم جهد تحمل عازلية بقيمة 1800 فولت تيار متردد، ويحد من تيار التسرب إلى 3.5 مللي أمبير، ويتضمن حمايات متعددة مثل البدء اللطيف، وكشف الجهد الزائد/المنخفض، وحماية الدوار المسدود، وحماية من زيادة الحرارة، وحماية من القطبية العكسية. تعتمد المروحة على مروحة دوّارة مصنوعة من صفائح فولاذ مغلفنة، وغطاء نهاية مصبوب من الألومنيوم، وبقطر مروحة 108 مم ومزوّدة بـ 34 شفرة لتحسين كفاءة تدفق الهواء واستقرار الضغط، ووزن إجمالي يقارب 3600 غرام (بما في ذلك مدخل الهواء)، وتدعم التركيب بأي اتجاه. تتضمن خيارات التحكم التعديل التناسبي 0–10 فولت تيار مستمر والتعديل بالنبضات العرضية (PWM) ضمن نطاق ترددي من 1–10 كيلوهرتز، إلى جانب خرج مقياس السرعة (FG) (نابضان لكل دورة). وقد تم ترخيص هذه المروحة وفق معايير CE وRoHS وISO9001 وErP، وهي مناسبة جدًا لتبريد الخزانات الصغيرة، والتهوية الإلكترونية، وتبريد الأجهزة، وتطبيقات أخرى تتطلب انخفاض الضوضاء والحجم المدمج.

مروحة طرد مركزي أمامية كهربائية
النوع	FF3G108-2AGL-70
الموديل	BLEC72



طور	~	1~
الجهد الاسمي	بطالة	230
نطاق الجهد	بطالة	184~270
التردد	هرتز	50/60
سحب التيار الكهربائي	ج	0.5±10%
السرعة (دورة في الدقيقة)	دقيقة -1	2800±5%
استهلاك الطاقة	W	50±10%
مستوى ضغط الصوت	ديسيبل (أ)	64±5%
أقصى تدفق للهواء	قدم مكعب في الدقيقة / م 3 /H	165.84/281.8
الضغط الساكن الأقصى	بوصة رطبة / باسكال	1.56/390
فئة العزل	~	الفئة B
درجة الحماية	~	Ip44
مدخل التحكم	~	0~10 فولت تيار مستمر / PWM
إخراج الإشارة	~	FG (مخرج التاشو)

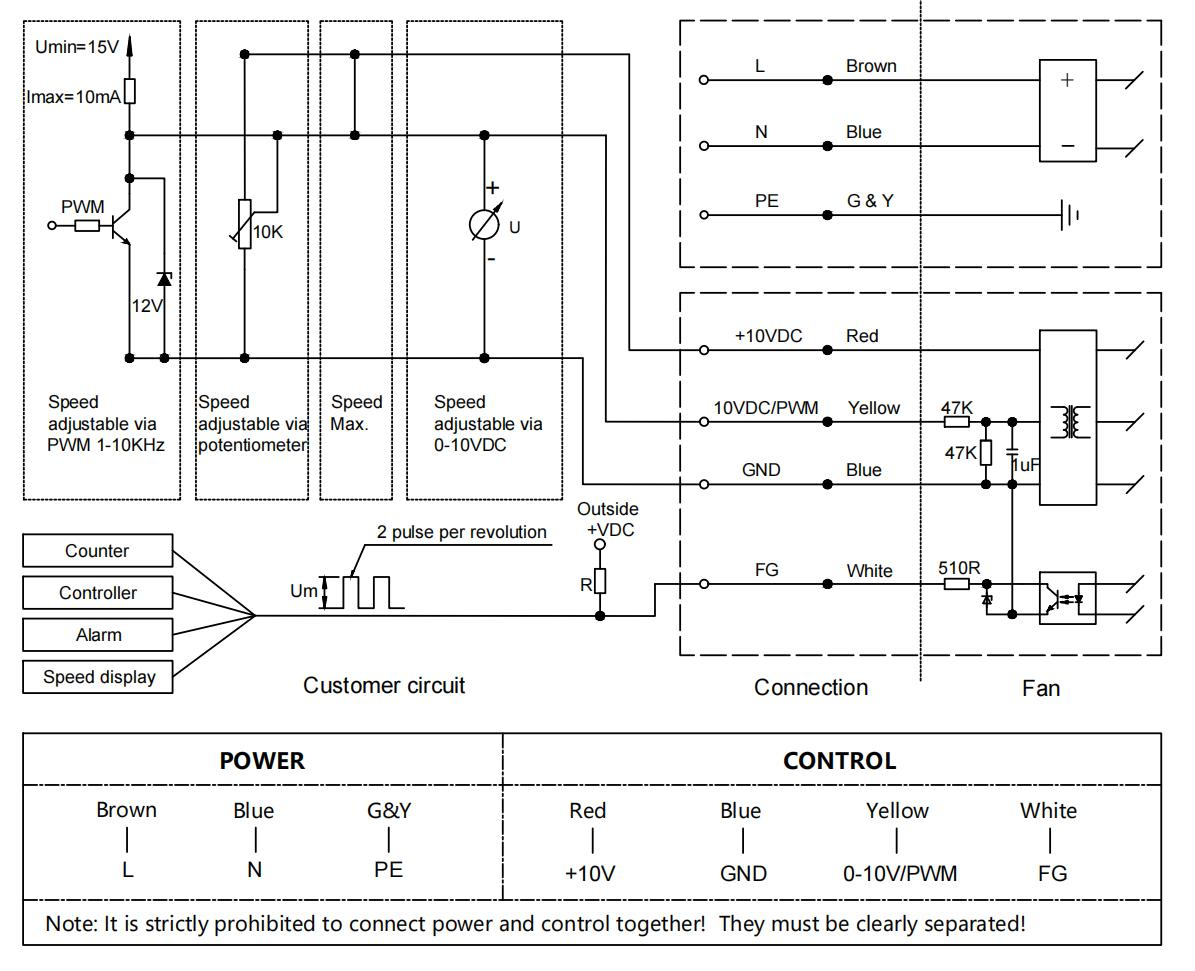

مخطط الاتصال

ملاحظات:

ⅰ. طول الكابل القياسي حسب الشكل أدناه. يمكن تخصيص طول الكابل

ⅱ. الوضع التقليدي هو تحكم 0-10 فولت/PWM، ويمكن اختيارياً استبدال بروتوكول الاتصال، للحصول على تفاصيل بروتوكول الاتصال، يرجى التواصل مع الفنيين

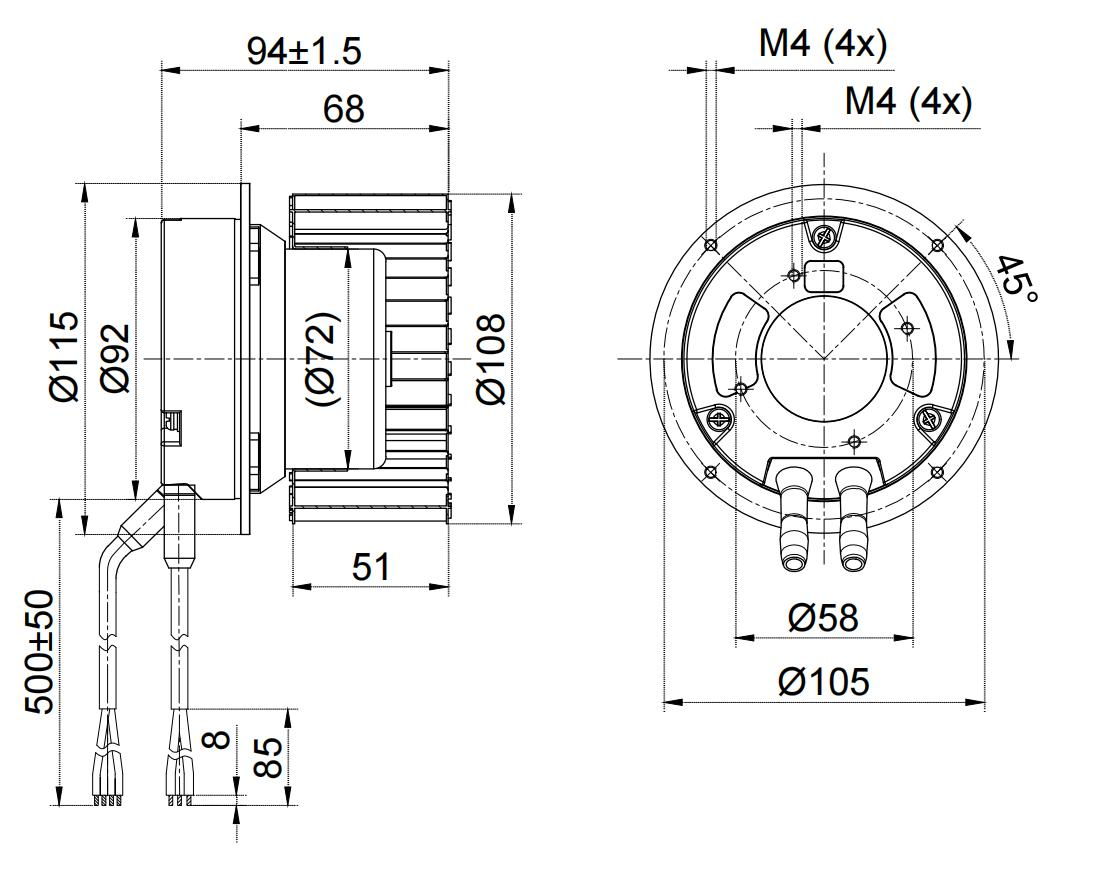

رسم المنتج

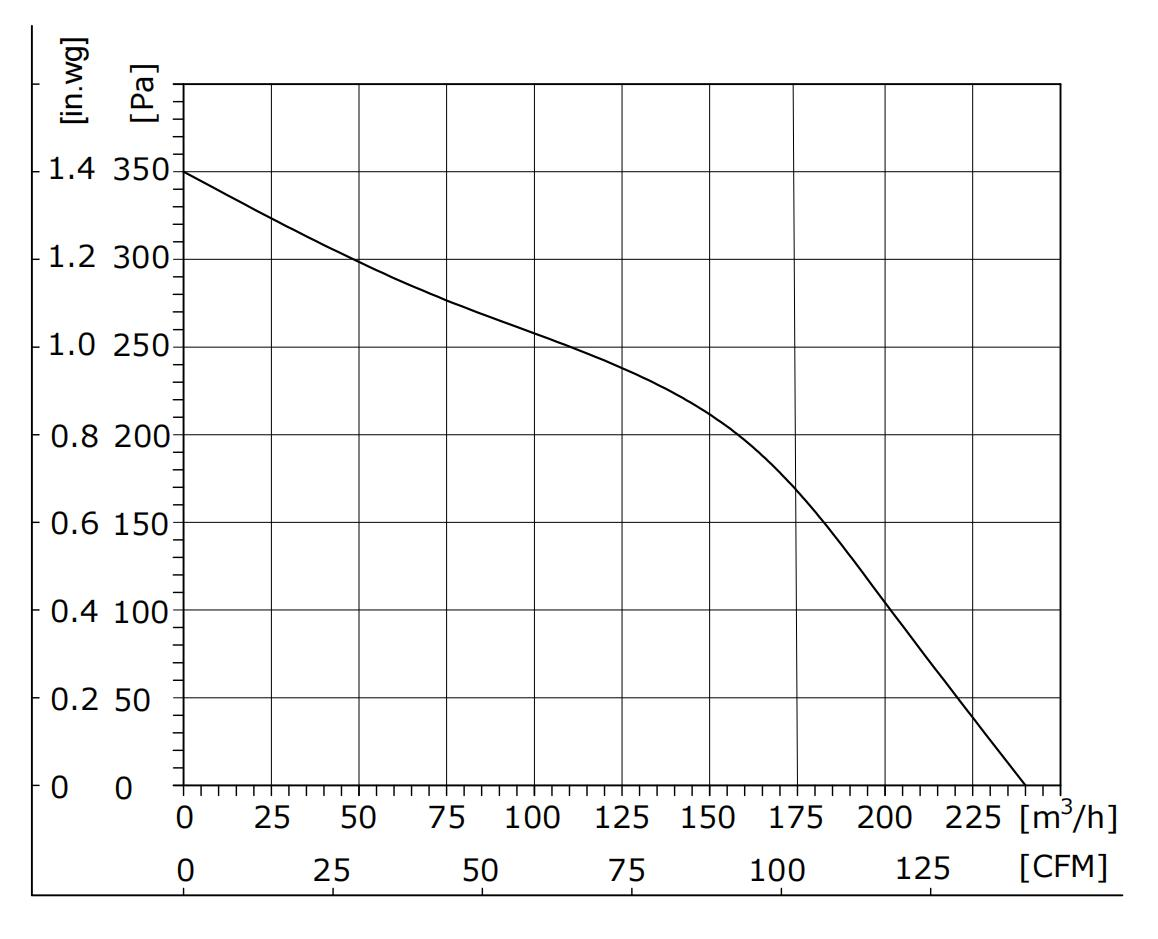

مخططات أداء الديناميكا الهوائية

شرط الاختبار：

ⅰ. يتم الحصول على بيانات الاختبار في ظل ظروف البيئة المحددة وطريقة التركيب

ⅱ. جهد الدخل --- جهد التشغيل

ثالثًا. درجة الحرارة --- درجة حرارة الغرفة 25°م

ⅴ. الرطوبة --- 65٪ رطوبة نسبية

متطلبات السلامة

أولًا. عند إخراج المروحة، لا تقم برفع سلك توصيل المروحة مباشرة. إذا تعرّض السلك لضغط زائد، فقد ينفصل جزء اللحام الداخلي

ثانيًا. لا تقم بتوصيل أو فصل قابس سلك توصيل المروحة أثناء تشغيل المروحة

ثالثًا. إذا لم تعمل المروحة بعد التشغيل، فلا تلمس العجلة الهوائية أو الدوار أو الأجزاء الأخرى، ويجب على فنيين فنيين متخصصين فحص المروحة لمنع بدء تشغيلها فجأة مما قد يتسبب في إصابة اليد أو أي إصابات شخصية أخرى

رابعًا. لا يمكن توصيل خط الطاقة وخط التحكم الخاص بالمروحة بشكل معكوس، وإلا فإن ذلك سيؤدي إلى احتراقها

خامسًا. بسبب خاصية التشغيل التدريجي الناعم للمروحة، فإنه لمنع الإصابات الشخصية، لا يجب لمس العجلة الهوائية أو غيرها من أجزاء المروحة أثناء تشغيلها أو أثناء دورانها بسرعات منخفضة

السادس. يجب تشغيل واستخدام المروحة تحت إشراف أفراد متخصصين لمنع وصول الأطفال إلى هذا المنتج

السابع. إذا كانت خط الكهرباء مهترئًا أو تالفًا، فيجب إرجاعه إلى الشركة المصنعة لإصلاحه أو استبداله تحت إشراف الشركة المصنعة

الثامن. كجزء من المروحة، لا يُوصى باستخدام المحرك بمفرده عند عدم وجود دافعة (إمبالر) أو تحميل

المزايا:

1. كفاءة عالية: مروحتنا الطاردة المركزية قادرة على توفير معدلات تدفق هواء عالية وضغط منخفض مع تقليل استهلاك الطاقة، مما يضمن أداءً أمثلًا وكفاءة عالية.

2. ضجيج منخفض: تعتمد تقنية ديناميكا السوائل المتقدمة لضبط زوايا الشفرات لتحقيق تدفق هواء عالي مع تقليل مستويات الضجيج

3. نطاق تطبيق واسع: مناسبة لمجموعة متنوعة من الصناعات والبيئات، بما في ذلك التهوية الصناعية، وأنظمة التكييف والتبريد، والزراعة، والبناء، والسيارات، وغيرها، وتقدم حلولًا مخصصة مرنة (OEM/ODM).

4. التنمية المستدامة: تم تصميم مراوحنا بسمات توفر الطاقة وصديقة للبيئة. وباستخدام مواد جديدة مثل البلاستيك المقوى بالألياف الزجاجية، فإنها تلبي متطلبات الطاقة الصديقة للبيئة، وتتحمل ظروف العمل القاسية، وتوفر موثوقية طويلة الأمد.

5. سهولة التركيب والصيانة: مزودة بشبكات تركيب وخيارات تثبيت القنوات، وتتميز مراوحنا بتصاميم سهلة الاستخدام ومكونات يمكن صيانتها بسهولة، مما يسهل عملية الصيانة دون عناء.
