FB3G133-24PL-72
| Voltan nominal | VDC | 24 |
| Tegangan arus | A | 1.2 |
| Kelajuan(rpm) | min -1 | 3900 |
| Kehabisan kuasa | W | 28 |
| Aliran Udara Maks. | CFM / m 3 /H | 268/455 |
| Tekanan Statis Maks. | In.wg /Pa | 1.316/329 |
50pcs

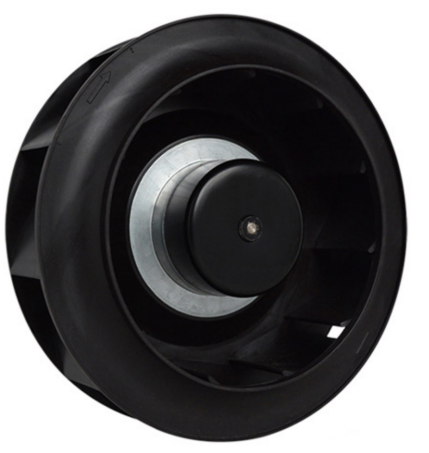

The FB3G133-24PL-72 ialah kipas sentrifugal berkeluk ke belakang 24VDC berkelajuan tinggi yang menghantar 455 m³/j (268 CFM) pada 329 Pa—peningkatan aliran udara sebanyak 13% berbanding varian piawai 70 dalam faktor bentuk padat yang sama iaitu 133 mm. Motor tanpa berus BLDC72-nya berputar pada 3900 RPM sambil mengguna tenaga hanya 28 W pada 1.2 A, mencapai kecekapan tenaga yang luar biasa untuk aplikasi berasaskan bateri dan tenaga suria. Pada aras bunyi 63 dB(A), kipas ini beroperasi lebih senyap daripada perbualan biasa. Operasi voltan rendah 24VDC yang selamat mengelakkan risiko kejutan elektrik dan tidak memerlukan lesen voltan tinggi. Kawalan kelajuan 0–10VDC/PWM dengan tachometer FG (2 denyut/setiap putaran). Bersertifikat CE, RoHS, ISO9001, dan ErP2026 dengan jangka hayat bantalan L10 sebanyak 50,000 jam.
The FB3G133-24PL-72 berkongsi platform mekanikal yang sama dengan 24PL-70 tetapi dengan konfigurasi lilitan yang dioptimumkan dalam motor BLDC72-nya, yang meningkatkan kelajuan nominal dari 3800 kepada 3900 RPM. Peningkatan 100 RPM ini memberikan peningkatan aliran udara yang signifikan sebanyak 13%—dari 400 hingga 455 m³/jam—sambil mengekalkan anggaran kuasa yang sama iaitu 28W dan aras bunyi 63 dB(A). Ia mengambil arus 1.2A daripada bekalan 24VDC dengan julat input 16~28 VDC, yang membolehkannya menyesuaikan ayunan voltan cas/nyahcas bateri plumbum-asid. Impeler polipropilena (PP) bertetulang gentian kaca 7 bilah, perumahan aluminium tuangan, perlindungan IP44, dan galas bebola dengan kadar hayat L10 lebih daripada 50,000 jam memberikan ketahanan tinggi. Set perlindungan: permulaan lembut, had arus, voltan rendah/tinggi, beban lebih haba, rotor terkunci, dan kutub songsang. Sesuai dengan piawaian CE, RoHS, ISO9001, ErP2026 serta EN ISO 12100 dan EN 60204-1, serta mematuhi keperluan EMC.
| Kipas Sentrifugal DC Kebelakangan |  |
|
| TAIP | FB3G133-24PL-72 | |
| Model | BLDC72 | |
| Voltan nominal | VDC | 24 |
| Julat voltan | VDC | 16~28 |
| Tegangan arus | A | 1.2 |
| Kelajuan(rpm) | min -1 | 3900 |
| Kehabisan kuasa | W | 28 |
| Aras tekanan bunyi | dB(A) | 63 |

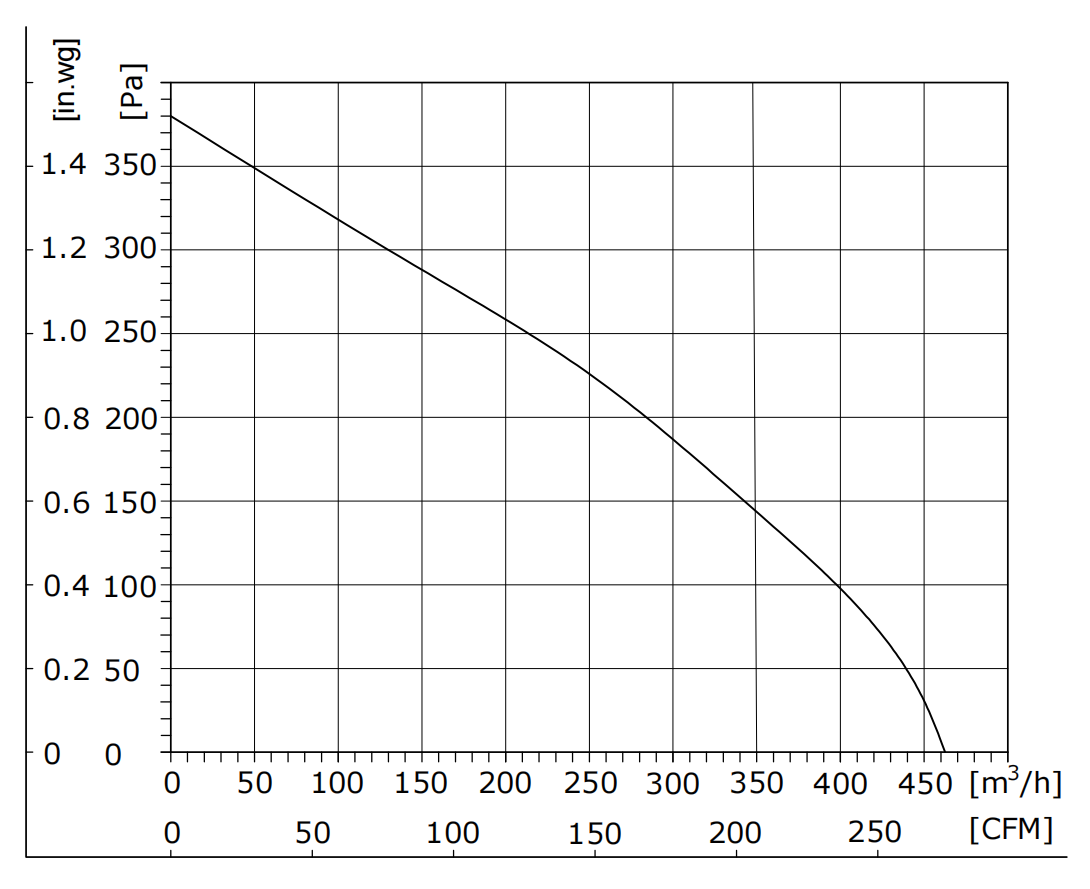

| Aliran Udara Maks. | CFM / m 3 /H | 268/455 |
| Tekanan Statis Maks. | In.wg /Pa | 1.316/329 |
| Kelas Insulasi | ~ | Kelas B |
| Tahap perlindungan | ~ | IP44 |

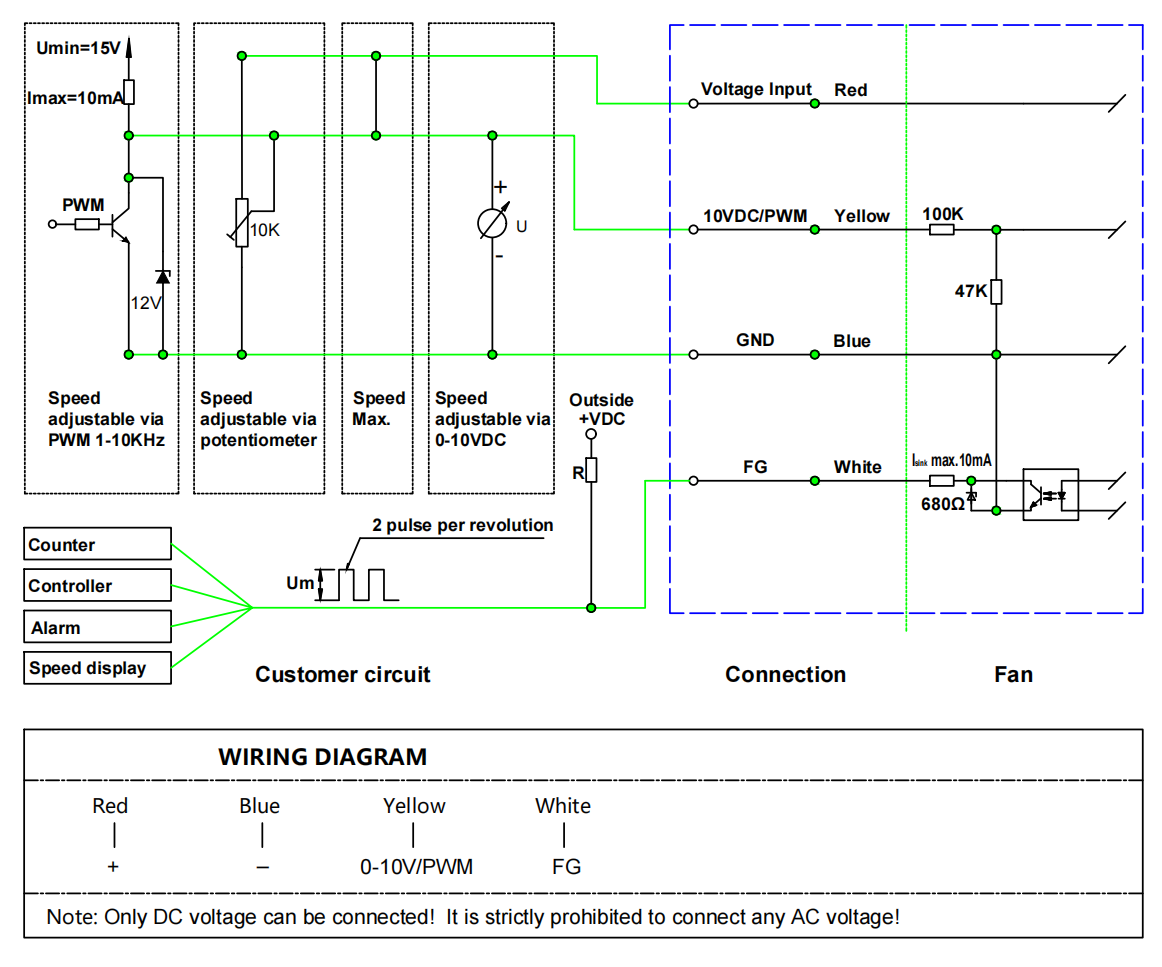

| Input Kawalan | ~ | 0~10VDC / PWM |
| Output isyarat | ~ | FG (Output Tach) |
Perhatian:
I. Panjang kabel piawai. Boleh disesuaikan.
II. Kawalan 0-10V/PWM. Modbus RTU RS485 adalah pilihan.
Keadaan ujian:
I. Alam sekitar dan mod pemasangan yang ditentukan.
II. Voltan Input—Voltan operasi.
III. Suhu—Bilik pada 25°C.
IV. Kelembapan—65% RH.
I. Apabila mengeluarkan kipas, jangan angkat terus wayar sambungan kipas. Jika wayar sambungan dikenakan tekanan berlebihan, bahagian keluli dalaman mungkin terlepas.
II. Jangan pasang atau cabut plag wayar sambungan kipas semasa kipas sedang beroperasi.
III. Jika kipas tidak berfungsi selepas dihidupkan, jangan sentuh impeler, rotor, atau bahagian lain kipas; kakitangan teknikal pakar diperlukan untuk memeriksa kipas bagi mengelakkan permulaan tiba-tiba kipas yang boleh menyebabkan kecederaan tangan atau kecederaan peribadi lain.
IV. Disebabkan ciri permulaan lembut kipas, untuk mengelakkan kecederaan peribadi, jangan sentuh impeler atau bahagian lain kipas semasa kipas berada dalam keadaan berkuasa atau beroperasi pada kelajuan rendah.
V. Kipas perlu dioperasikan dan digunakan di bawah panduan kakitangan profesional untuk mengelakkan kanak-kanak daripada menyentuh produk ini
VI. Jika talian kuasa haus atau rosak, ia perlu dikembalikan kepada pengilang untuk dibaiki atau digantikan di bawah panduan pengilang
VII. Sebagai sebahagian daripada kipas, tidak digalakkan menggunakan motor secara berasingan apabila tiada impeler atau beban
1. Prestasi Kelajuan Lebih Tinggi: FB3G133-24PL-72 berputar pada 3900 RPM dengan menghasilkan aliran udara 455 m³/j, iaitu 13% lebih tinggi daripada varian piawai 3800 RPM dalam tapak yang sama iaitu 133 mm. Ideal apabila aplikasi anda memerlukan margin aliran udara tambahan tanpa perlu menambah saiz faktor bentuk kipas.
2. Keselamatan Voltan Rendah 24V: Operasi selamat 24 VDC dengan julat input 16–28 VDC. Tiada risiko kejutan elektrik dan tiada kebenaran voltan tinggi diperlukan. Sesuai untuk peralatan perubatan, pemasangan mudah alih, sistem DC marin, dan pengudaraan bertenaga suria.
3. Cekap Ultra: 28W Menghasilkan aliran udara 455 m³/j hanya dengan kuasa 28 W dan arus 1.2 A, FB3G133-24PL-72 memaksimumkan masa operasi bateri dan tenaga suria. Kecekapan motor melebihi 80% berbanding 40–60% bagi kipas DC berus atau kipas AC setara.

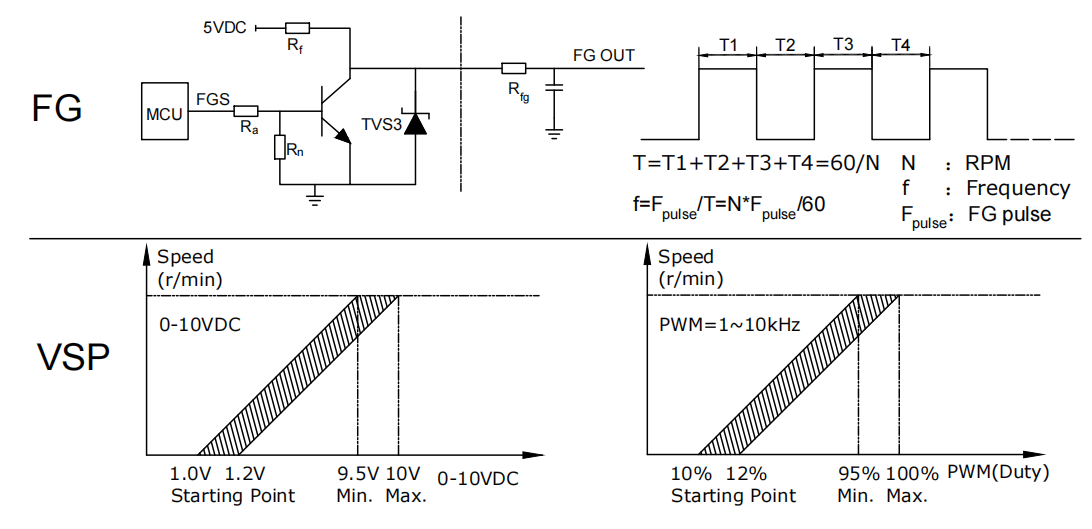

4. Perlindungan Komprehensif: Permulaan lembut, had arus, voltan rendah/tinggi, beban lebih haba, rotor terkunci, dan kutub songsang. Tachometer FG (2 denyutan semula putaran) untuk pemantauan RPM secara masa nyata.
5. Disahkan & Fleksibel: CE, RoHS, ISO9001, ErP2026 dengan EN ISO 12100, EN 60204-1, EMC. Aluminium tuang tekan, IP44, bantalan bebola 50,000+ jam L10. OEM/ODM. Sampel dalam 7 hari, pengeluaran dalam 14–21 hari.
S1: Apakah jenis pembayaran yang anda sokong?
J1: Untuk pesanan sampel, bayaran 100% terlebih dahulu; Untuk pesanan pukal, 30% bayaran awal dan 70% akan dibayar sebelum penghantaran
K2: Adakah anda akan menyediakan sampel?
J2: Sampel tersedia dan boleh dihantar dalam tempoh 7 hari untuk model piawai
S3: Bagaimana saya boleh memilih model yang lebih sesuai?
J3: Kami memerlukan maklumat seperti jenis kipas, kuantiti, saiz, bahan, voltan, aliran udara dan tekanan statik.
S4: Bagaimana saya boleh membuat pesanan?
J4: Biasanya kami memberikan sebut harga dalam tempoh 24 jam selepas menerima pertanyaan anda. Pertama, tandatangani PI, bayar deposit, kemudian kami akan mengatur pengeluaran. Selepas pengeluaran selesai, anda perlu membayar baki. Akhirnya, kami akan menghantar barang.
S5: Mengenai pengangkutan
A5: Semua kaedah penghantaran yang tersedia boleh digunakan, sama ada melalui pos express, udara atau laut. Syarikat penghantaran yang dilantik atau penghantar kami sendiri boleh digunakan untuk penghantaran. Kami akan menjejaki kargo sepenuhnya sehingga barang sampai kepada anda.
S6: Berapa lamakah tempoh waranti?
A6: Kami kini menawarkan jaminan kualiti selama 3 tahun untuk produk kami sendiri, dan bagi menangani masalah produk semasa, syarikat kami menyediakan sokongan teknikal, serta membantu sesetengah pelanggan memperbaiki produk mereka.
