FB3G133-48PL-70
| Nominál Voltaj | VDC | 48 |
| Toxunulduqda cür | A | 0.6±10% |
| Sürət(d/dəq) | min -1 | 3800±5% |
| Enerji sömrəsi | W | 28±10% |
| Maks. Hava axını | CFM / m 3 /H | 235/400 |
| Maks. Statik təzyiq | İn.wg /Pa | 1.316/329 |
50DON
The FB3G133-48PL-70 bu, səs-küyə həssas olan 48 VDC tətbiqləri üçün nəzərdə tutulmuş, çox sakit və çox effektiv DC arxa əyrilən mərkəzdənqaçma ventilatorudur. Onun BLDC72 sürtünməsiz motoru yalnız 28 Vt istehlak edir və 329 Pa-də 400 m³/saat (235 CFM) hava axını təmin edir — bu da kompakt 133 mm ölçüsündə sinifdə lider enerji effektivliyinə nail olur. Yalnız 63 dB(A) səviyyəsində işləyən bu ventilator normal danışığa nisbətən daha sakitdir və akustik rahatlığın kritik olduğu tibbi avadanlıq, laboratoriya ventilyasiyası, ofis HVAC sistemləri və yaşayış binalarının havalandırma sistemləri üçün ideal seçimdir. 36–57 VDC diapazonunda işləyən 48 VDC giriş gərginliyi telekommunikasiya DC stansiyaları, günəş-batareya sistemləri və PoE əsaslı enerji paylama sistemləri ilə uyğundur. 0–10 VDC/PWM sürət idarəetməsi və FG taxometr (2 impuls/dövrə) dəqiqlikli hava axını tənzimlənməsinə imkan verir. CE, RoHS, ISO9001 və ErP2026 sertifikatlıdır; L10 rulman ömrü 50 000 saatdır.
Mərkəzi fikri FB3G133-48PL-70 bLDC72 daimi maqnitli, sürtünməsiz xarici rotorlu motor olup, dəqiq balanslaşdırılmış rotor dinamikası və sinusoidal idarəetmə kommutasiyası vasitəsilə aşağı səs-küy əldə etmək üçün optimallaşdırılıb. 48 VDC-də yalnız 0,6 A cərəyan çəkərək 28 Vt güc istehsal edir və 7 pərlərdən ibarət şüşə lifi ilə gücləndirilmiş PP impulsorunu 3800 dəq-də fırladır; bu da 329 Pa təzyiqdə 400 m³/saat həcmi yaradır. Geniş 36–57 VDC giriş gərginliyi batareyanın yüklənməsi/və ya boşalması zamanı gərginlik dalğalanmalarını qəbul edir və performansda azalma yaratmır. Döyülmüş alüminium korpus effektiv istilik dissipasiyası və IP44 qoruma təmin edir. 50 000 saata qədər işləmə müddəti üçün nəzərdə tutulmuş kürəli podşipniklər istənilən bucaqda quraşdırılmanı dəstəkləyir. İnteqrasiya olunmuş idarəetmə qurğusu yumşaq başlanğıcı, cərəyan məhdudiyyətini, aşağı/yüksək gərginlik aşkarlamasını, termiki yükü, bloklanmış rotor qorunmasını və tərs pololyarlıq qorunmasını ehtiva edir. FG taxometr çıxışı (2 impulsa bir fırlanma) qapalı dövr sürət yoxlamasına imkan verir. CE, RoHS, ISO9001, ErP2026 və beynəlxalq EMC, mexaniki və elektrik təhlükəsizlik standartlarına uyğundur.
| DC Tərs Mərkəzdənqaçma İstisna Fanı |  |
|
| Tip | FB3G133-48PL-70 | |
| Model | BLDC72 | |
| Nominál Voltaj | VDC | 48 |
| Voltaj diapazonu | VDC | 36~57 |
| Toxunulduqda cür | A | 0.6±10% |
| Sürət(d/dəq) | min -1 | 3800±5% |
| Enerji sömrəsi | W | 28±10% |
| Səs təzyiq səviyyəsi | dB(A) | 63±5% |
| Maks. Hava axını | CFM / m 3 /H | 235/400 |
| Maks. Statik təzyiq | İn.wg /Pa | 1.316/329 |
| İzolasiya sinfi | ~ | Sinif B |
| Qoruma dərəcəsi | ~ | IP44 |

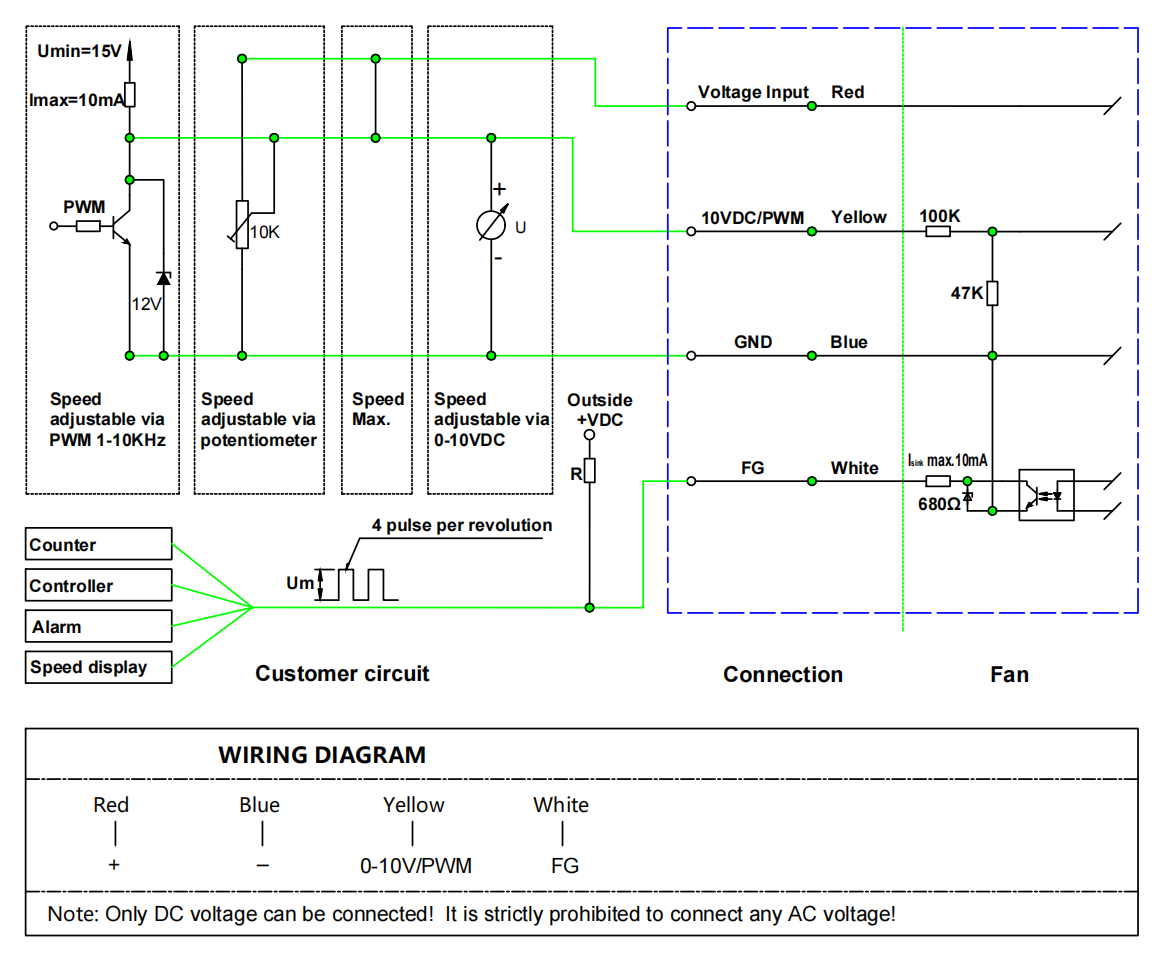

| İdarəetmə Giriş | ~ | 0~10VDC / PWM |
| Sinyal çıxışı | ~ | FG (Tahioqima çıxışı) |
Qeydlər:
I. Standart kabellərin uzunluğu. Kabellərin uzunluğu istəyə görə düzəldilə bilər.

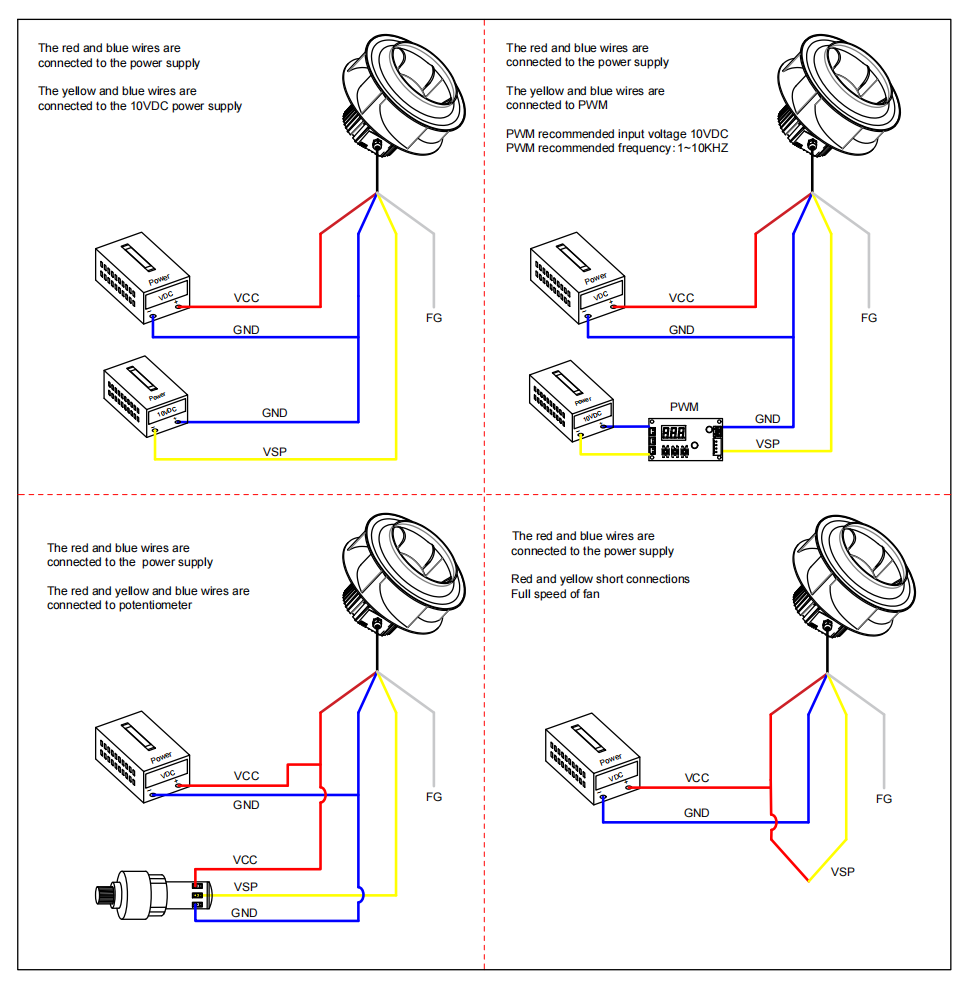

II. Konvensiyonal rejim 0–10 V/PWM idarəetməsidir. Seçim olaraq RS485 üzərindən Modbus RTU dəstəklənir.
Sınaq şəraiti:
I. Sınaq məlumatları göstərilən mühit şəraitində və quraşdırma rejimində alınmışdır.
II. Giriş gərginliyi — İşləmə gərginliyi.
III. Temperatur — Otaq temperaturu 25 °C.
IV. Nəmlik — 65 % RH.
I. Ventilyatoru çıxararkən, ventilyatorun çıxış naqilini birbaşa qaldırmayın. Əgər çıxış naqili çox yüklənərsə, daxili lehimləmə hissəsi qopmağa bilər.
II. Ventilyator işləyərkən çıxış naqilinin qoşulma və çıxarılma qurğusunu qoşub çıxarmayın.
III. Ventilyator işə salındıqdan sonra işləmirsə, pərvanəni, rotoru və ya digər hissələrini toxunmayın; ventilyatorun qəflətən işə düşməsindən əldə və ya başqa şəxsi zədələrdən qorunmaq üçün ventilyatoru peşəkar texniki personal tərəfindən yoxlatdırılmalıdır.
IV. Ventilyatorun yumşaq işə salınma xüsusiyyətləri səbəbindən şəxsi zədələrdən qorunmaq üçün ventilyator elektrik cərəyanına qoşulduqda və ya aşağı sürətlərlə işləyərkən pərvanəyə və ya digər hissələrinə toxunmayın.
V. Uşaqların bu məhsula toxunmasının qarşısını almaq üçün ventilyatoru istismar etmək və istifadə etmək üçün peşəkar personalın rəhbərliyi tələb olunur.
VI. Əgər elektrik kabelləri aşınmış və ya zədələnmişdirsə, onlar istehsalçıya göndərilməlidir və ya istehsalçının rəhbərliyi altında dəyişdirilməlidir.
VII. Ventilyatorun bir hissəsi kimi, impeller və ya yükləmə olmadan motoru təkbaşına istifadə etmək tövsiyə olunmur
1. Ultra-səssiz 63 dB işləmə: Cəmi 63 dB(A) səs səviyyəsi ilə FB3G133-48PL-70 bu sinifdə ən səssiz mühərrikli ventilyatorlardan biridir — adi danışığa nisbətən daha səssizdir. Dəqiq balanslaşdırılmış rotor, sinusoidal sürücü kommutasiyası və optimallaşdırılmış pərvanə forması tonal səs və geniş spektrli turbulensiyaları minimuma endirmək üçün birgə işləyir; bu da onu akustik performansın istifadəçilərin rahatlığına və avadanlığın funksionallığına birbaşa təsir etdiyi tibbi avadanlıqlar, laboratoriya tüstü kabineti, kitabxana HVAC sistemləri və yüksək keyfiyyətli yaşayış binalarının ventilyasiya sistemləri üçün uyğun edir.
2. Ultra-effektiv 28 Vt: 329 Pa təzyiqdə 400 m³/saat hava axını təmin edərkən yalnız 28 Vt istehlak edən bu ventilyator, batareyalı, günəş enerjisi ilə işləyən və enerji səmərəliliyinə diqqət yetirən tətbiqlər üçün ideal olan istisna olunmuş enerji səmərəliliyinə nail olur. 48 VDC qidalanma mənbəyindən yalnız 0,6 A cərəyan çəkərək, məhdud enerji büdcəsi daxilində maksimum iş vaxtını təmin edir. BLDC72 EC motoru giriş gücünün 80%-dən çoxunu faydalı hava axınına çevirir; buna müqayisə olaraq, eyni gücə malik AC kölgəli-qütb ventilyatorlarının səmərəliliyi 40–60% təşkil edir.
3. Kompleks Müdafiə Dəstəsi: Yumuşaq başlama, cərəyan məhdudiyyəti, aşağı/yüksək gərginlik aşkarlaması (36–57 VDC), motor və elektronika üçün ayrı-ayrı termik yüklənmə qorunması, bloklanmış rotor qorunması və tərs pololyarlıq qorunması uzaq və tənqidli quraşdırmalarda etibarlı, qeyri-müəyyən iş rejimini təmin edir.
4. Kiçik və Davamlı: 133 mm ölçülü form-faktoru, döyülmüş alüminium korpus və IP44 qoruma dərəcəsi sıx yerləşdirilmiş qablaşdırmalara uyğundur. Toplu yataqlar 50 000 saata qədər L10 ömrü üçün nəzərdə tutulub. İş rejimi temperatur aralığı: -25°C-dən 60°C-yə qədər. CE, RoHS, ISO9001, ErP2026 sertifikatları və EN ISO 12100, EN 60204-1 və EMC uyğunluq standartlarına uyğun.

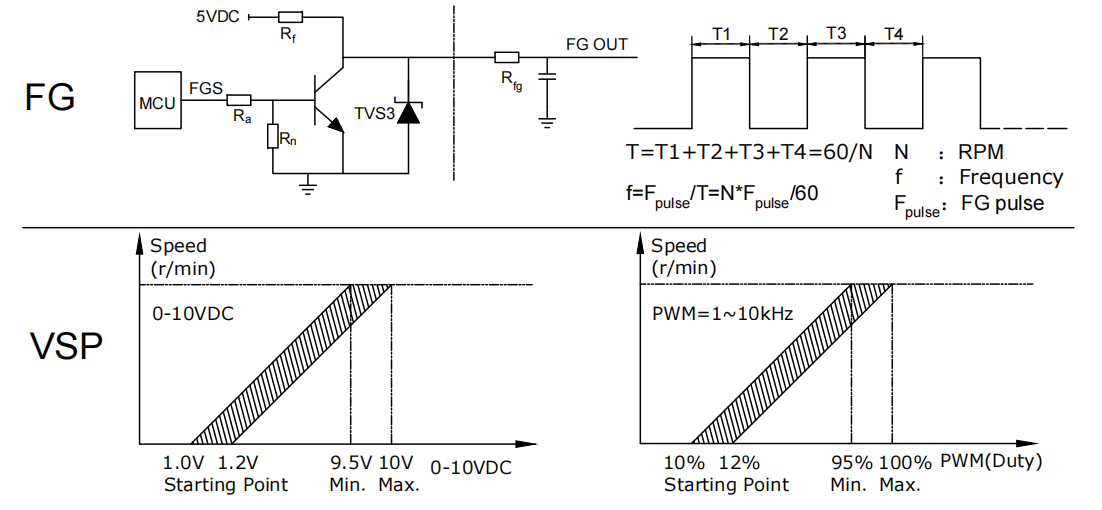

5. Dəqiqlik İdarəetmə: 0–3800 dəq.-də dövr sayı üçün 0–10 VDC/PWM sürət idarəetməsi və FG tахometr geri əlaqəsi (2 impuls/dövr). Modbus RTU RS485 isteğe bağlıdır. Fərdiləşdirilmiş gərginlik, konektor və kabellərin uzunluğu mövcuddur. 7 günlük nümunələr, 14–21 günlük istehsal.
S1: Hansı ödəniş üsullarını qəbul edirsiniz?
C1: Nümunə sifarişi üçün 100% ön ödəniş; Partiya sifarişi üçün isə 30% ön ödəniş və 70%-i çatdırılmazdan əvvəl ödənilir
Sual 2: Nümunə təqdim edəcəksinizmi?
Cavab 2: Nümunə mövcuddur və standart modellər üçün 7 gün ərzində çatdırıla bilər.
S3: Daha uyğun model necə seçə bilərəm?
A3: Bizə fanın növü, miqdarı, ölçüsü, materialı, gərginlik, hava axını və statik təzyiq kimi məlumatlar lazımdır.
S4: Sifarişi necə verə bilərəm?
Cavab 4: Adətən sorğunuzu aldıqdan sonra 24 saat ərzində sizə təklif veririk. İlk növbədə əmtəənin təchizatı haqqında müqaviləni imzalayın, ön ödəniş edin, sonra biz istehsalı təşkil edərik. İstehsal tamamlandıqdan sonra qalan məbləği ödəməlisiniz. Sonra əmtəəni göndəririk.
S5: Daşınma haqqında
A5: Bütün mövcud daşınma üsulları tətbiq oluna bilər — ekspres, havayolu və ya dəniz yolu ilə. Təyin edilmiş daşınma şirkəti və ya öz vahidimiz daşınmada istifadə edilə bilər. Mallarınızın təhvil verilməsinə qədər tam izləmə xidməti təqdim olunur.
S6: Zəmanət müddəti nə qədərdir?
A6: Hal-hazırda öz məhsullarımız üçün 3 illik keyfiyyət zəmanəti təklif edirik və cari məhsul problemlərinə cavab olaraq şirkətimiz xətt üzrə dəstək göstərir, bəzi müştərilər məhsullarını yaxşılaşdırmağı bacarıb.
