FB3G133-2APL-70
| Nominál Voltaj | VAC | 230 |
| Toxunulduqda cür | A | 0.35 |
| Sürət(d/dəq) | min -1 | 4500 |
| Enerji sömrəsi | W | 48 |
| Maks. Hava axını | CFM / m 3 /H | 275/467 |
| Maks. Statik təzyiq | İn.wg /Pa | 1.65/413 |
50DON
The FB3G133-2APL-70 230 VAC birfazlı EC arxa əyrilən mərkəzdənqaçma ventilatorudur və xarici DC enerji təchizatı olmadan birbaşa AC şəbəkəsinə qoşulmaq üçün nəzərdə tutulub. Onun BLEC72 motoru 4500 dəq.-də 48 Vt istehlak edərək 413 Pa-də 467 m³/saat (275 CFM) həcmi təmin edir — bu, 30–50% enerji qənaəti ilə köhnəlmiş AC gizli-qütb və PSC ventilatorlarının birbaşa əvəzi kimi istifadə oluna bilər. 133 mm ölçülü konstruksiyası sıx yerləşdirilən havanı təmizləyən qurğulara, fan-coil vahidlərinə və elektron cihazların soyudulması üçün nəzərdə tutulan rəflərə uyğundur. İki tezlikli — 50/60 Hz uyğunluğu Avropa və Asiya regionlarında sabit performans təmin edir. 0–10 VDC/PWM sürət idarəetməsi və FG tахometr geri əlaqəsi (3 impuls/dövr) dəqiq hava axını tənzimlənməsini təmin edir. CE, RoHS, ISO9001 və ErP2026 sertifikatlıdır; L10 yataq ömrü 50 000 saatdır.
The FB3G133-2APL-70 bLEC72 daimi maqnitli, sürtünməsiz, xarici rotorlu motorla təchiz olunub; bu motor birfazalı 230 VAC gərginliyində, 50/60 Hz tezliyində birbaşa işləmək üçün hazırlanmışdır. İnteqrasiya olunmuş AC-DC çevirici xarici enerji təchizatı qurğularına ehtiyac yaratmır, bu da quraşdırmanı sadələşdirir və sistem qiymətini azaldır. 4500 d/d-də fırlanan motor yalnız 0,35 A cərəyan çəkərək millə 48 Vt güc verir və 7 pərəli şüşə lifi ilə gücləndirilmiş PP impulsorunu idarə edərək 413 Pa təzyiqdə 467 m³/saat hava debisi yaradır. Geniş 184–270 VAC giriş gərginliyi şəbəkə gərginliyi dalğalanmalarını kompensasiya edir. Döyülmüş alüminium korpus IP44 qoruma dərəcəsi təmin edir və effektiv istilik daşınmasını təmin edir. Toplu bərkidilmə yataqları istənilən bucaqda quraşdırılmasına imkan verir və 40 °C temperaturda L10 xidmət müddəti 50 000 saata çatır. Qoruma sistemi: yumşaq başlama, cərəyan məhdudiyyəti, aşağı/yüksək gərginlik, istilik yükü, rotorun bloklanması, mürəkkəb qütblülük. FG taho (3 impuls/dövr). CE, RoHS, ISO9001, ErP2026 və EN ISO 12100, EN 60204-1, EMC standartlarına uyğun.
| EC Geriyə Mərkəzdənqaçma İstisna Fanı |  |
|
| Tip | FB3G133-2APL-70 | |
| Model | BLEC72 | |
| Faza | ~ | 1~ |
| Nominál Voltaj | VAC | 230 |
| Tezlik | Hz | 50/60 |
| Voltaj diapazonu | VAC | 184~270 |
| Toxunulduqda cür | A | 0.35 |
| Sürət(d/dəq) | min -1 | 4500 |
| Enerji sömrəsi | W | 48 |
| Səs təzyiq səviyyəsi | dB(A) | 67.8 |

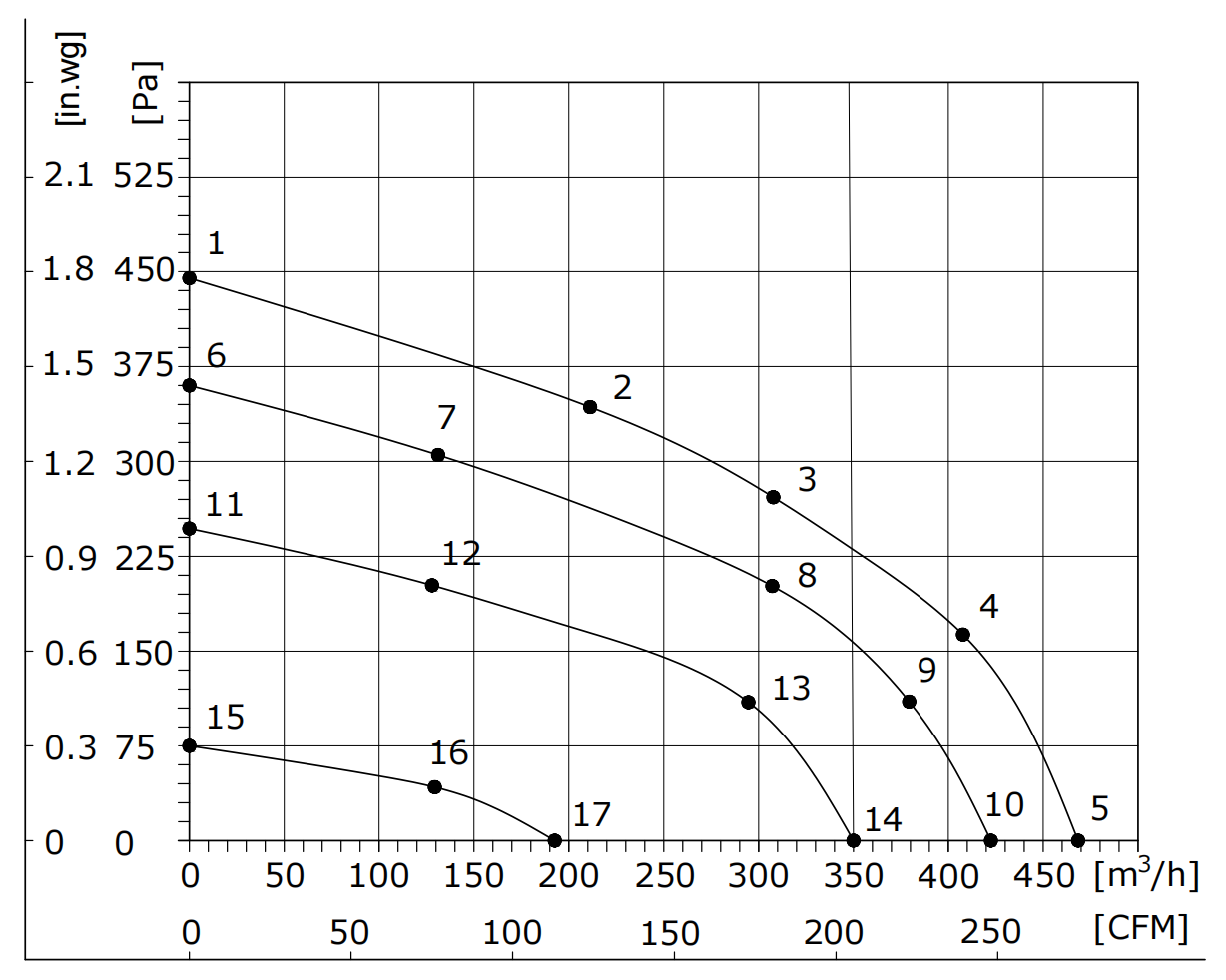

| Maks. Hava axını | CFM / m 3 /H | 275/467 |
| Maks. Statik təzyiq | İn.wg /Pa | 1.65/413 |
| İzolasiya sinfi | ~ | Sinif B |
| Qoruma dərəcəsi | ~ | IP44 |

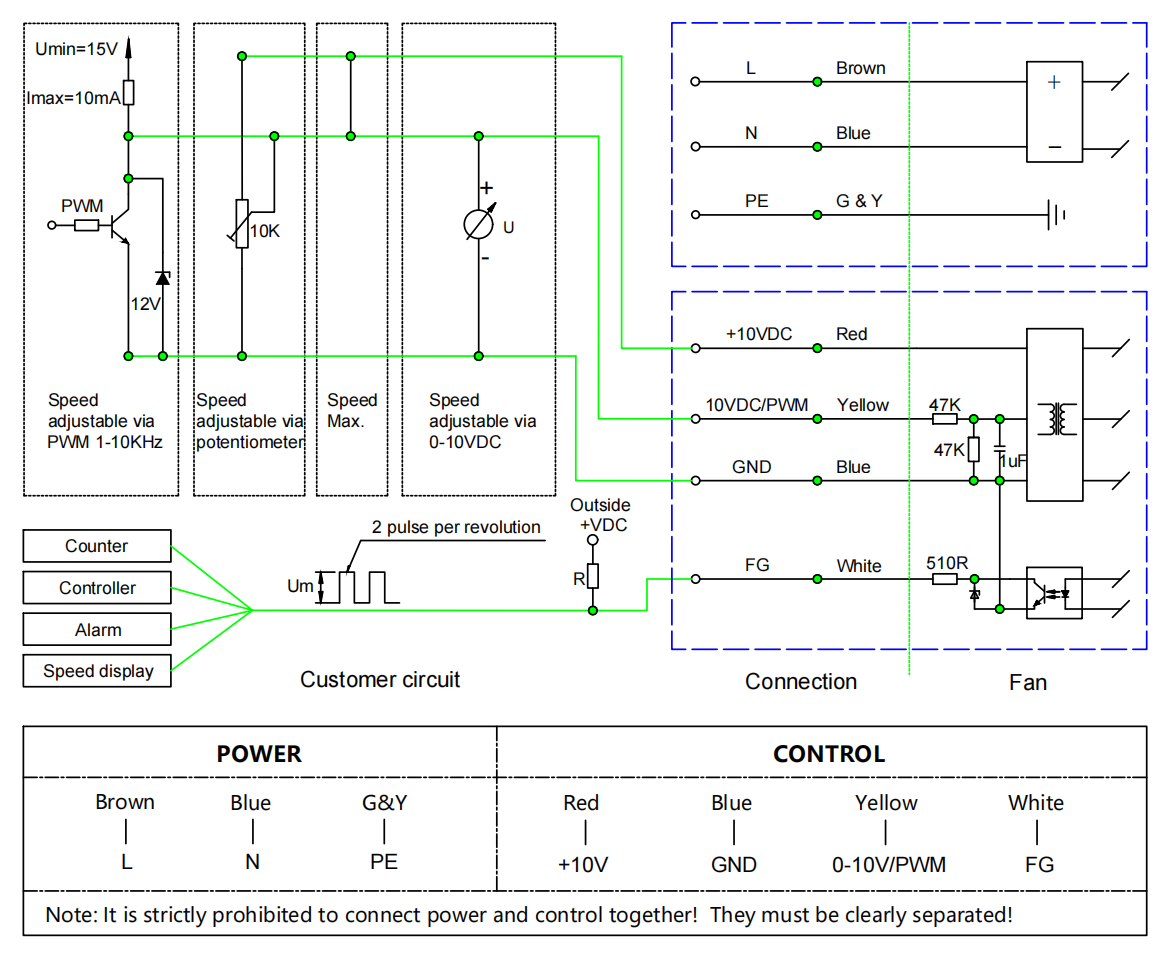

| İdarəetmə Giriş | ~ | 0~10VDC / PWM |
| Sinyal çıxışı | ~ | FG (Tahioqima çıxışı) |
Qeydlər:
I. Standart kabellərin uzunluğu. Kabellərin uzunluğu istəyə görə düzəldilə bilər.
II. Konvensiyonal rejim 0–10 V/PWM idarəetməsidir. Seçim olaraq RS485 üzərindən Modbus RTU dəstəklənir.
Sınaq şəraiti:
I. Sınaq məlumatları göstərilən mühit şəraitində və quraşdırma rejimində alınmışdır.
II. Giriş gərginliyi — İşləmə gərginliyi.
III. Temperatur — Otaq temperaturu 25 °C.
IV. Nəmlik — 65 % RH.
I. Ventilyatoru çıxararkən, ventilyatorun çıxış naqilini birbaşa qaldırmayın. Əgər çıxış naqili çox yüklənərsə, daxili lehimləmə hissəsi qopmağa bilər.
II. Ventilyator işləyərkən çıxış naqilinin qoşulma və çıxarılma qurğusunu qoşub çıxarmayın.
III. Ventilyator işə salındıqdan sonra işləmirsə, pərvanəni, rotoru və ya digər hissələrini toxunmayın; ventilyatorun qəflətən işə düşməsindən əldə və ya başqa şəxsi zədələrdən qorunmaq üçün ventilyatoru peşəkar texniki personal tərəfindən yoxlatdırılmalıdır.
IV. Ventilyatorun yumşaq işə salınma xüsusiyyətləri səbəbindən şəxsi zədələrdən qorunmaq üçün ventilyator elektrik cərəyanına qoşulduqda və ya aşağı sürətlərlə işləyərkən pərvanəyə və ya digər hissələrinə toxunmayın.
V. Uşaqların bu məhsula toxunmasının qarşısını almaq üçün ventilyatoru istismar etmək və istifadə etmək üçün peşəkar personalın rəhbərliyi tələb olunur.
VI. Əgər elektrik kabelləri aşınmış və ya zədələnmişdirsə, onlar istehsalçıya göndərilməlidir və ya istehsalçının rəhbərliyi altında dəyişdirilməlidir.
VII. Ventilyatorun bir hissəsi kimi, impeller və ya yükləmə olmadan motoru təkbaşına istifadə etmək tövsiyə olunmur
1. 230 VAC qoşulmaq üçün hazır sistem: FB3G133-2APL-70 modeli standart 230 VAC birfazalı şəbəkəyə birbaşa qoşulur — xarici DC enerji təchizatı, transformator və əlavə kabelləşmə tələb olunmur. 50/60 Hz iki tezlikli uyğunluq Avropada 50 Hz şəbəkələrindən Asiyada qarışıq tezlikli mühitlərə qədər pərəstişsiz işləməni təmin edir. 184–270 VAC giriş gərginliyi aralığı real dünyada gərginlik dalğalanmalarını qəbul edir.
2. AC ventilyatorun əvəzlənməsi: EC motorun səmərəliliyi ilə 48 Vt istehlak edən FB3G133-2APL-70 modeli 80–120 Vt istehlak edən köhnə 230 VAC kölgəli qütb və PSC ventilyatorların əvəzinə birbaşa quraşdırıla bilir. Eyni kabelləşmə, eyni gərginlik və enerji xərclərində 40–60 % azalma. 467 m³/saat həcmi sürəti 413 Pa təzyiqdə eyni ölçülü AC ventilyatorların performansını ya bərabərləşdirir, ya da üstələyir; lakin daha kiçik və yüngül konstruksiyaya malikdir.
3. Dəqiq sürət idarəetməsi: 0–10 VDC və PWM girişləri sürətin 0–4500 d/dk aralığında pilləsiz tənzimlənməsinə imkan verir. FG tахometr çıxışı (3 impuls/rev) qapalı dövr idarəetməsi üçün real vaxt rejimində sürət geri əlaqəsi təmin edir. Daxili idarəetmə qurğusu yumşaq işə salma, cərəyan məhdudiyyəti, istilik yükü, rotorun bloklanması, gərginlikdən aşağı/yuxarı və mənfı qütbün tərsinə qoşulması qorunmasını ehtiva edir.
4. Komplekt və sertifikatlaşdırılmış: Dəqiq alüminium soyuq döyülən korpuslu və IP44 qiymətləndirməli 133 mm ölçülü form-faktoru sıx yerləşdirilə bilən qutulara uyğundur. Toplaşdırıcı yataqlar L10 üçün 50 000 saata qədər ömrü nəzərdə tutulmuşdur. CE, RoHS, ISO9001, ErP2026 sertifikatları, həmçinin EN ISO 12100, EN 60204-1 və EMC uyğunluq standartları ilə təsdiqlənmişdir. İşlətmə temperatur aralığı: –25 °C-dən 60 °C-yə qədər.
5. OEM/ODM esnekliyi: Fərdiləşdirilmiş gərginlik nöqtələri, konektor tipləri, kabellərin uzunluğu və idarəetmə interfeysləri mövcuddur. Modbus RTU RS485 seçimi mümkündür. Standart nümunələr 7 gün, istehsal müddəti isə 14–21 gündür. EXW, FOB, CIF, DAP və DDP şərtləri mövcuddur.
S1: Hansı ödəniş üsullarını qəbul edirsiniz?
C1: Nümunə sifarişi üçün 100% ön ödəniş; Partiya sifarişi üçün isə 30% ön ödəniş və 70%-i çatdırılmazdan əvvəl ödənilir
Sual 2: Nümunə təqdim edəcəksinizmi?
Cavab 2: Nümunə mövcuddur və standart modellər üçün 7 gün ərzində çatdırıla bilər.
S3: Daha uyğun model necə seçə bilərəm?
A3: Bizə fanın növü, miqdarı, ölçüsü, materialı, gərginlik, hava axını və statik təzyiq kimi məlumatlar lazımdır.
S4: Sifarişi necə verə bilərəm?
Cavab 4: Adətən sorğunuzu aldıqdan sonra 24 saat ərzində sizə təklif veririk. İlk növbədə əmtəənin təchizatı haqqında müqaviləni imzalayın, ön ödəniş edin, sonra biz istehsalı təşkil edərik. İstehsal tamamlandıqdan sonra qalan məbləği ödəməlisiniz. Sonra əmtəəni göndəririk.
S5: Daşınma haqqında
A5: Bütün mövcud daşınma üsulları tətbiq oluna bilər — ekspres, havayolu və ya dəniz yolu ilə. Təyin edilmiş daşınma şirkəti və ya öz vahidimiz daşınmada istifadə edilə bilər. Mallarınızın təhvil verilməsinə qədər tam izləmə xidməti təqdim olunur.
S6: Zəmanət müddəti nə qədərdir?
A6: Hal-hazırda öz məhsullarımız üçün 3 illik keyfiyyət zəmanəti təklif edirik və cari məhsul problemlərinə cavab olaraq şirkətimiz xətt üzrə dəstək göstərir, bəzi müştərilər məhsullarını yaxşılaşdırmağı bacarıb.
